多级缓存一致性矩阵：ABP vNext 下的旁路 / 写穿 / 写回组合实战

多级缓存一致性矩阵：ABP vNext 下的旁路 / 写穿 / 写回组合实战

---

---

1. 概念速览与边界

• 多级缓存：L1 进程内 IMemoryCache 🔐；L2 分布式 IDistributedCache/Redis 🧑‍💻；L3 边缘（CDN/反代） 🌐。
• 写策略：旁路（Cache-Aside） 🔄、写穿（Write-Through） 📝、写回/写后（Write-Back/Behind） 🔄。
• 一致性指标：读你所写（强一致性/同步） ⚖️、软实时（≤N 秒追平） ⏱️、最终一致 🔁。
• 本文关注策略组合与治理，讨论如何在多租户 SaaS 环境下，合理配置缓存，提升系统的可用性与性能 ⚡。

---

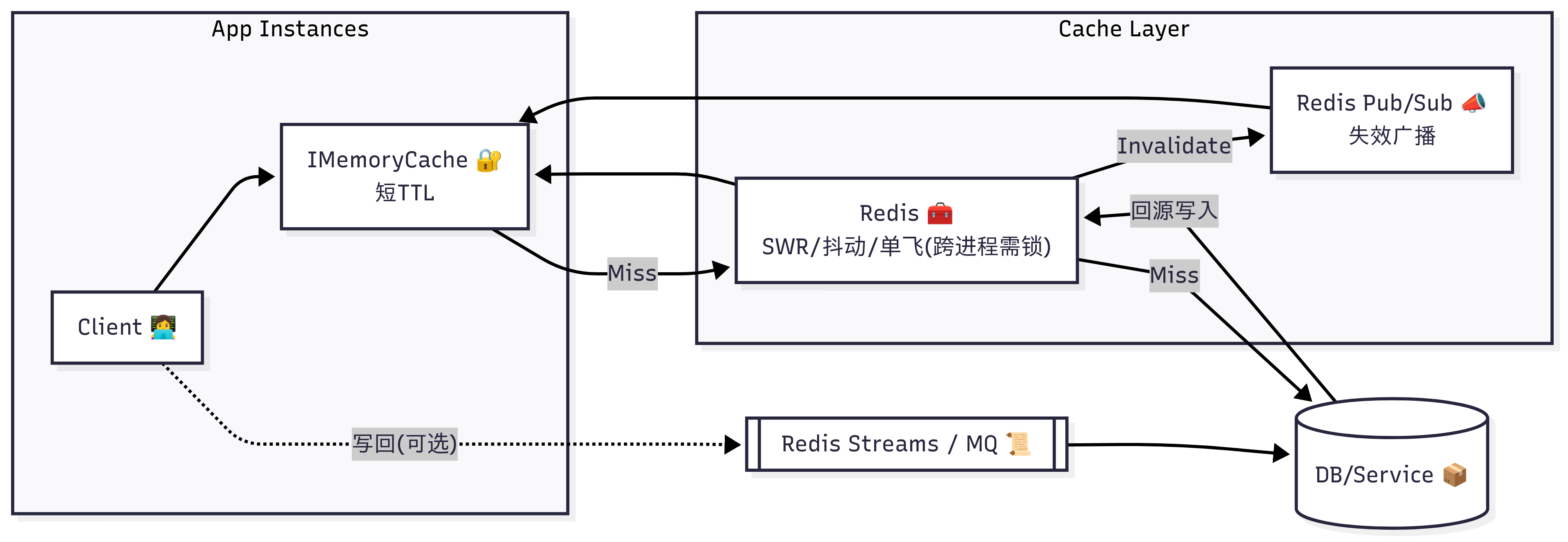

2. 体系结构

• 读路径：L1 命中 → 否则查 L2 → 再否回源并回写 L2/L1（带 SWR 与抖动）。SWR=先返回陈旧值，后台重验证。
• 写路径：根据业务在旁路/写穿/写回之间选择；多实例间靠 Redis Pub/Sub 做 L1 失效广播。
• 多租户：ABP 支持多租户隔离，建议采用 租户隔离的 Key 空间与 TTL 策略，保证不同租户缓存不受影响。

---

3. Key 规范与租户维度 TTL

Key 模板：{app}:{env}:{tenant}:{entity}:{id}（ABP 统一管理缓存前缀）
TTL 计算：TTL = BaseTTL(tenant,entity) × Jitter(±10~25%)（加 TTL 抖动 以减少雪崩效应）。

策略提供器接口（放入 ABP 模块中）：

public interface ICachePolicyProvider {CachePolicy Get(string tenant, string entity);  // 包含 hardTtl, softTtl, jitter, negativeTtl 等
}
public record CachePolicy(TimeSpan HardTtl, TimeSpan SoftTtl, double JitterPct,TimeSpan NegativeTtl, bool EnableSWR, bool EnableBloom);

---

4. 三种写法的组合与适用

写法	一致性	典型风险	适用场景
旁路 Cache-Aside	软实时/最终一致	击穿/回源洪峰	读多写少，允许轻微延迟
写穿 Write-Through	较强一致性	写延迟变大	单体/中低写压、需强一致性
写回 Write-Back/Behind	低延迟/高吞吐	数据丢失/回放复杂	高写入、可容忍短暂不一致

组合建议：

• 读多写少：旁路 + SWR + Single-Flight + 负缓存
• 中等写压、需读你所写：写穿 + L1 失效广播
• 写峰值极高：写回（Redis Streams/队列 + 持久化日志）+ 回放与审计

---

5. 雪崩 / 穿透 / 击穿 治理

• 雪崩：通过 TTL 抖动、SWR 软过期、热点预热、分布式锁保护回源。
• 穿透：RedisBloom（布隆过滤器）+ 负缓存（短 TTL）+ 参数白名单。
• 击穿：Single-Flight（同 key 回源去重）+ 后台刷新。

Single-Flight（L2 保护示例）

public sealed class SingleFlight {private readonly ConcurrentDictionary<string, SemaphoreSlim> _locks = new();public async Task<T> RunAsync<T>(string key, Func<Task<T>> loader) {var gate = _locks.GetOrAdd(key, _ => new SemaphoreSlim(1, 1));await gate.WaitAsync();try {return await loader();} finally {gate.Release();_locks.TryRemove(key, out _);}}
}

---

6. SWR：Soft-Expire

• 逻辑：当 SoftTTL 超过但 HardTTL 未到时，返回陈旧值并后台刷新数据。
• 优点：有效削峰、改善尾延迟；缺点：短时间内读到陈旧数据。

SWR 实现骨架（Redis + 单飞 + 失效广播）

public async Task<T?> GetWithSwrAsync<T>(string key, Func<Task<T>> dbLoader, CachePolicy p,IDistributedCache cache, SingleFlight sf, ISubscriber pub, string? invChannel = null)
{var bytes = await cache.GetAsync(key);var entry = bytes?.FromBytes<CacheEnvelope<T>>();// 新鲜if (entry is { } && entry.SoftExpireAt > DateTimeOffset.UtcNow)return entry.Value;// 软过期：先旧后新if (entry is { } && entry.HardExpireAt > DateTimeOffset.UtcNow) {_ = Task.Run(async () => {var v = await sf.RunAsync(key, dbLoader, CancellationToken.None);await cache.SetAsync(key, new CacheEnvelope<T>(v, p).ToBytes(), new DistributedCacheEntryOptions {AbsoluteExpirationRelativeToNow = p.HardTtl.WithJitter(p.JitterPct)});if (invChannel is not null) await pub.PublishAsync(invChannel, key);});return entry.Value;}// 完全过期：受单飞保护var fresh = await sf.RunAsync(key, dbLoader);await cache.SetAsync(key, new CacheEnvelope<T>(fresh, p).ToBytes(),new DistributedCacheEntryOptions { AbsoluteExpirationRelativeToNow = p.HardTtl.WithJitter(p.JitterPct) });return fresh;
}public readonly record struct CacheEnvelope<T>(T Value, DateTimeOffset SoftExpireAt, DateTimeOffset HardExpireAt) {public CacheEnvelope(T value, CachePolicy p) : this(value,DateTimeOffset.UtcNow + p.SoftTtl,DateTimeOffset.UtcNow + p.HardTtl) { }
}public static class TtlJitterExtensions {static readonly ThreadLocal<Random> R = new(() => new Random());public static TimeSpan WithJitter(this TimeSpan ttl, double pct) {var j = 1.0 + (R.Value!.NextDouble() * 2 - 1) * pct; // ±pctreturn TimeSpan.FromMilliseconds(ttl.TotalMilliseconds * j);}
}

---

7. 本地缓存（L1）与失效广播

• L1 使用 IMemoryCache，TTL 应设置 短于 L2；写成功或回源后，通过 Redis Pub/Sub 广播失效。

订阅器（StackExchange.Redis）

public sealed class L1InvalidationSubscriber : IHostedService {private readonly IMemoryCache _l1;private readonly IConnectionMultiplexer _mux;private readonly string _channel;public L1InvalidationSubscriber(IMemoryCache l1, IConnectionMultiplexer mux, IOptions<AppCacheOptions> opt) {_l1 = l1; _mux = mux; _channel = opt.Value.InvalidationChannel ?? "inv:cache";}public Task StartAsync(CancellationToken ct) {_mux.GetSubscriber().Subscribe(_channel, (_, key) => _l1.Remove((string)key));return Task.CompletedTask;}public Task StopAsync(CancellationToken ct) => Task.CompletedTask;
}

---

8. 布隆过滤器与负缓存

• 布隆过滤器：按 租户/实体 维度构建，避免缓存穿透。
• 负缓存：对不存在的 Key 写入空标记（短 TTL）。

依赖 & using

// NuGet: StackExchange.Redis, Microsoft.Extensions.Caching.Abstractions
using System;
using System.Threading;
using System.Threading.Tasks;
using Microsoft.Extensions.Caching.Distributed;
using StackExchange.Redis;
using System.Text.Json;

---

统一序列化（JSON，生产可换 MessagePack）

public static class CacheSerExtensions
{public static byte[] ToBytes<T>(this T value) =>JsonSerializer.SerializeToUtf8Bytes(value);public static T? FromBytes<T>(this byte[]? bytes) =>bytes is null ? default : JsonSerializer.Deserialize<T>(bytes);
}

---

TTL 抖动扩展（用 Random.Shared）

public static class TtlJitterExtensions
{public static TimeSpan WithJitter(this TimeSpan ttl, double pct){var j = 1.0 + (Random.Shared.NextDouble() * 2 - 1) * pct; // ±pctreturn TimeSpan.FromMilliseconds(ttl.TotalMilliseconds * j);}
}

---

策略与缓存信封

public readonly record struct CacheEnvelope<T>(T Value, DateTimeOffset SoftExpireAt, DateTimeOffset HardExpireAt)
{public CacheEnvelope(T value, CachePolicy p) : this(value,DateTimeOffset.UtcNow + p.SoftTtl,DateTimeOffset.UtcNow + p.HardTtl) { }
}public sealed record CachePolicy(TimeSpan HardTtl,TimeSpan SoftTtl,double JitterPct,TimeSpan NegativeTtl,bool EnableSWR,bool EnableBloom);

---

RedisBloom 轻量客户端封装

public sealed class RedisBloomClient
{private readonly IDatabase _db;public RedisBloomClient(IConnectionMultiplexer mux) => _db = mux.GetDatabase();public async Task EnsureFilterAsync(string key, double errorRate = 0.01, long capacity = 1_000_000, int expansion = 2){if (await _db.KeyExistsAsync(key)) return;try{// BF.RESERVE key error_rate capacity [EXPANSION expansion]await _db.ExecuteAsync("BF.RESERVE", key, errorRate, capacity, "EXPANSION", expansion);}catch (RedisServerException ex) when (ex.Message.Contains("exists", StringComparison.OrdinalIgnoreCase)){// 过滤器已存在，无需处理}}public async Task<bool> MayExistAsync(string key, string item){var res = (long)await _db.ExecuteAsync("BF.EXISTS", key, item);return res == 1;}public Task AddAsync(string key, string item) =>_db.ExecuteAsync("BF.ADD", key, item);
}

---

关键服务：布隆 + 负缓存 + 正常缓存回写

• 顺序：先 Bloom → 再查负缓存 → 再查正缓存 → 回源 → 设置正缓存 / 写负缓存 → （存在时）把 ID 加入 Bloom
• Key 规范：{prefix}:{tenant}:{entity}:{id}；负缓存 :neg 后缀；Bloom Key bf:{prefix}:{tenant}:{entity}
• 返回 T?；null 代表 NotFound（与 Controller 层/业务约定）

public sealed class BloomNegativeCacheService
{private static readonly byte[] NegMarker = new byte[] { 1 };private readonly IDistributedCache _cache;private readonly IConnectionMultiplexer _mux;private readonly RedisBloomClient _bloom;private readonly string _prefix;public BloomNegativeCacheService(IDistributedCache cache,IConnectionMultiplexer mux,string keyPrefix = "myapp:prod"){_cache = cache;_mux = mux;_bloom = new RedisBloomClient(mux);_prefix = keyPrefix;}private string CacheKey(string tenant, string entity, string id) => $"{_prefix}:{tenant}:{entity}:{id}";private string NegKey(string key) => $"{key}:neg";private string BloomKey(string tenant, string entity) => $"bf:{_prefix}:{tenant}:{entity}";/// <summary>/// 读取带 Bloom/负缓存 的统一入口。/// loader: 回源方法（如 DB 查找），返回 null 代表不存在。/// </summary>public async Task<T?> GetByIdAsync<T>(string tenant,string entity,string id,Func<Task<T?>> loader,CachePolicy p,CancellationToken ct = default){var key = CacheKey(tenant, entity, id);var negKey = NegKey(key);var bfKey = BloomKey(tenant, entity);// 1) Bloom 预判（可选）if (p.EnableBloom){await _bloom.EnsureFilterAsync(bfKey);var mayExist = await _bloom.MayExistAsync(bfKey, id);if (!mayExist){// 一定不存在（在误判率内），直接返回 NotFoundreturn default;}}// 2) 负缓存检查（短 TTL 的 NotFound 标记）var negBytes = await _cache.GetAsync(negKey, ct);if (negBytes is not null){return default; // 命中负缓存：NotFound}// 3) 正常缓存var hitBytes = await _cache.GetAsync(key, ct);if (hitBytes is not null){// 与 SWR 体系兼容：存的是 CacheEnvelope<T>var env = hitBytes.FromBytes<CacheEnvelope<T>>();if (env is not null){// 给上层选择：直接返回值（是否检查 SoftTTL 由 SWR 装饰器处理）return env.Value;}// 若历史数据不是 Envelope，可兼容反序列化为 Tvar v2 = hitBytes.FromBytes<T>();if (v2 is not null) return v2;}// 4) 回源var dbVal = await loader();if (dbVal is null){// 写负缓存（短 TTL）await _cache.SetAsync(negKey, NegMarker,new DistributedCacheEntryOptions{AbsoluteExpirationRelativeToNow = p.NegativeTtl}, ct);return default;}// 5) 写正缓存（与 SWR 一致：写入 Envelope）var envFresh = new CacheEnvelope<T>(dbVal, p).ToBytes();await _cache.SetAsync(key, envFresh,new DistributedCacheEntryOptions{AbsoluteExpirationRelativeToNow = p.HardTtl.WithJitter(p.JitterPct)}, ct);// 6) Bloom 加入（让后续查询更快拒绝不存在分支；存在则持续巩固）if (p.EnableBloom){await _bloom.AddAsync(bfKey, id);}return dbVal;}
}

---

使用示例（Controller/Service 层）

// 假设从 DI 获取
// IDistributedCache _distributedCache
// IConnectionMultiplexer _mux
// var svc = new BloomNegativeCacheService(_distributedCache, _mux);// 示例策略（可从 ICachePolicyProvider 获取）
var policy = new CachePolicy(HardTtl: TimeSpan.FromMinutes(10),SoftTtl: TimeSpan.FromMinutes(2),JitterPct: 0.15,NegativeTtl: TimeSpan.FromSeconds(30),EnableSWR: true,EnableBloom: true);// 业务回源
Task<MyPost?> Loader(string id) => _db.Posts.FindAsync(id).AsTask(); // 示例// 调用
var post = await svc.GetByIdAsync<MyPost>(tenant: "t-hot",entity: "post",id: "100001",loader: () => Loader("100001"),p: policy,ct: HttpContext.RequestAborted);if (post is null) return NotFound();
// return Ok(post);

注意

• MyPost 是你的实体类型。
• 若你在更上层已经使用了 SWR 装饰器 + CacheEnvelope<T>，本文方法写入 Envelope 与之兼容；如果你只想写入原始对象，可将 envFresh 改为 dbVal.ToBytes()。
• 负缓存 Key 使用 :neg 后缀，TTL 请保持很短（如 10–60 秒），并且包含租户维度，避免越权缓存。

---

可选增强

1. Single-Flight 合并回源：在 loader() 外再包一层单飞（引用计数实现），避免热点并发穿透 DB。
2. 分布式锁（RedLock）保护 Bloom 首次 Ensure/大型重建 与SWR 背景刷新。
3. 指标埋点：bloom_may_exist_false_total、neg_cache_hits_total、origin_load_total 等。
4. Bloom 预热/重建：批量把已有 ID 导入 Bloom；按日/周重建降低误判累积。
5. 兼容 Pub/Sub/Streams 失效：写成功后通知 L1 失效（关键路径建议用 Streams，Pub/Sub 作“快通知”、Streams 作“兜底”）。

---

9. 写回（Write-Back）落地（选配）

• 结构：写入 → 写日志/队列（Redis Streams/Kafka/RabbitMQ）→ 后台批量落库 → 成功后刷新/失效缓存。
• 风险控制：崩溃恢复回放（XREADGROUP），幂等键/批次 ID，审计与重试。

Redis Streams 持久日志示例

// produce
await db.StreamAddAsync("write_log", new NameValueEntry[]{ new("op","inc-like"), new("tenant",t), new("postId",id), new("delta","1") });
// consume
await db.StreamReadGroupAsync("write_log", "workers", "w1", ">", count: 100);

---

10. 策略决策树

1. 必须“读你所写”？是→ 写穿 + L1 失效广播 + 短 TTL；否→ ②
2. 写入峰值 很高？是→ 写回 + 批写 + 回放审计；否→ 旁路 + SWR + 单飞
3. 明显热点？是→ 单飞 + 预热 + 更长 SoftTTL；否→ 常规 TTL + 抖动
4. 存在穿透风险？是→ 布隆 + 负缓存 + 参数白名单

---

11. “缓存治理中间件包”——ABP 模块设计

职责清单

• Key 规范/租户 TTL 策略（ICachePolicyProvider）
• SWR 包装器（ICacheSWR）
• 分布式锁（RedLock.net）
• 布隆 & 负缓存拦截器
• L1 失效广播（Redis Pub/Sub/Streams）
• OTel 指标与追踪埋点

模块骨架

using Volo.Abp.Modularity;
using Volo.Abp.Caching;
using Microsoft.Extensions.Caching.Memory;
using Microsoft.Extensions.Caching.Distributed;
using StackExchange.Redis;
using RedLockNet.SERedis;[DependsOn(typeof(AbpCachingModule))]
public sealed class CacheGovernanceModule : AbpModule {public override void ConfigureServices(ServiceConfigurationContext ctx) {var svcs = ctx.Services;// Redis 连接svcs.AddSingleton<IConnectionMultiplexer>(_ =>ConnectionMultiplexer.Connect("localhost:6379"));// Redlock 分布式锁svcs.AddSingleton<IDistributedLockFactory>(sp => {var mux = sp.GetRequiredService<IConnectionMultiplexer>();return RedLockFactory.Create(new List<RedLockMultiplexer> { mux });});// 核心组件svcs.AddSingleton<ICachePolicyProvider, DefaultCachePolicyProvider>();svcs.AddSingleton<SingleFlight>();svcs.AddHostedService<L1InvalidationSubscriber>();svcs.AddSingleton<ICacheFacade, CacheFacade>(); // ABP 分布式缓存前缀svcs.AddOptions<Volo.Abp.Caching.AbpDistributedCacheOptions>().Configure(o => o.KeyPrefix = "myapp");}
}

---

12. 可观测性与 SLO

指标建议

• cache_l1_hit_ratio / cache_l2_hit_ratio
• cache_swr_return_ratio（SWR 返回占比）
• cache_singleflight_merge_rate（合并率）
• cache_lock_wait_ms（分布式锁等待）
• cache_origin_qps（回源 QPS）
• cache_avalanche_guard_hits / cache_penetration_blocked

---

13. 压测与验收（k6）

目标分布：Zipf 热点（θ≈0.8），并发 200–1000
场景：① 冷启动；② 热点同时失效（SWR+单飞验证）；③ 空 Key 穿透攻击（布隆/负缓存验证）
验收线：回源 QPS 降低 ≥ 80%（相对基线）；命中 p95 < 50ms / 回源 p95 < 200ms；雪崩模拟下无级联超时

k6 脚本（可直接运行）

import http from 'k6/http';
import { check, sleep } from 'k6';export let options = {scenarios: {cold_start: { executor: 'constant-vus', vus: 200, duration: '60s', startTime: '0s' },hotspot_expire: { executor: 'ramping-vus', startVUs: 100, stages: [{duration:'30s', target:800},{duration:'30s', target:0}], startTime: '70s' },penetration: { executor: 'constant-arrival-rate', rate: 500, timeUnit: '1s', duration: '30s', preAllocatedVUs: 300, startTime: '140s' }},thresholds: {http_req_duration: ['p(95)<2000'],'http_req_failed{scenario:penetration}': ['rate<0.01']}
};const TENANTS = ['t-hot','t-mid','t-cold'];
function zipf(n) {const r = Math.random(); const s = 0.8;return Math.floor(Math.pow(r, -1/(1+s))) % n;
}export default function () {const t = TENANTS[Math.floor(Math.random()\*TENANTS.length)];
const id = 100000 + zipf(5000);
const res = http.get(`http://localhost:5000/api/post/${t}/${id}`);
check(res, { '200': r => r.status === 200 || r.status===404 });
sleep(Math.random()\*0.05);
}

---

14. 常见坑与注意

• TTL 不分租户 → 热租户拖累冷租户
• L1/L2 TTL 颠倒（应 L1 < L2）
• 负缓存未绑定租户/权限 → 越权命中
• 写回队列未持久化 → 崩溃丢数据（请用 Streams/消息队列）
• SWR 后台刷新无单飞/锁 → 反而雪崩
• Pub/Sub 至多一次 → 关键失效建议 Streams/补偿扫描。

---
