05 ODS层（Operation Data Store）

news 2025/8/22 7:20:30

1. 概述

ODS层在数据仓库中代表操作数据存储层（Operational Data Store），它是数据仓库架构的最底层，主要负责从源系统（如数据库、消息队列等）直接接入和存储原始数据，并进行初步清洗、格式转换和质量保证‌。

1.1 ODS层核心特点

原始性：保留源系统数据的原始状态，仅进行必要的技术处理（如编码转换、字段重命名）。
时效性：通常按天分区存储增量或全量数据，支持T+1或近实时同步。
非易失性：数据一旦写入ODS层，通常不删除或修改，仅追加更新。
轻量清洗：仅处理基础脏数据（如NULL值填充、格式标准化），不涉及业务逻辑加工。

1.2 ODS层设计要点

表命名规范

  • 统一前缀标识（如ods_或ods.），例如：ods_order_info。
  • 分区字段通常为日期（dt=yyyyMMdd），便于增量同步和管理。

数据同步方式

  • 全量同步：每日覆盖或保留多版本，适用于小表或变化缓慢的维度表。
  • 增量同步：通过时间戳、日志解析（如CDC）捕获变更，适合大表。

字段处理原则

  • 保留源系统所有字段，即使当前未使用。
  • 添加技术字段（如etl_time、data_source）用于追溯。

注意事项

  • 数据量控制：合理设置保留周期（如7天热数据+1年冷备份），避免存储膨胀。
  • 监控机制：校验数据同步的完整性（如记录数波动、字段缺失）。
  • 权限隔离：限制直接访问ODS层的权限，防止误操作影响下游。

1.3 本项目中ODS层内容

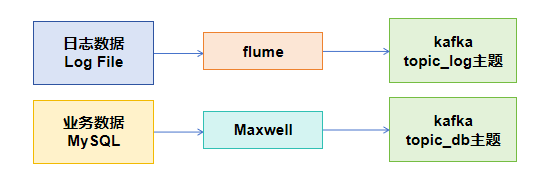

将日志数据和业务数据采集到 Kafka 的 topic_log 和 topic_db 主题

1. 电商系统的日志数据

电商系统的日志数据主要用于记录系统运行状态、用户行为以及异常情况，帮助进行故障排查、性能优化和用户行为分析。常见的日志数据类型包括：

访问日志
记录用户访问电商系统的行为，如页面浏览、点击、搜索等。包含IP地址、访问时间、请求URL、HTTP状态码、用户代理等信息。

交易日志
记录用户下单、支付、退款等交易行为。包含订单ID、用户ID、交易金额、支付方式、交易时间等字段。

错误日志
记录系统运行时出现的异常或错误，如数据库连接失败、服务超时等。包含错误级别、错误信息、堆栈跟踪、发生时间等。

性能日志
记录系统响应时间、吞吐量、资源占用率等性能指标，用于监控系统健康状态。

API调用日志
记录第三方服务或内部微服务之间的API调用情况，包括请求参数、响应结果、调用耗时等。

2. 电商系统的业务数据

电商系统的业务数据是核心运营数据，直接反映平台的运营状况和用户行为。主要包括以下几类：

用户数据
包括用户基本信息（如ID、姓名、联系方式）、注册时间、登录记录、会员等级、积分等。

商品数据
包括商品ID、名称、分类、价格、库存、上下架状态、销量、评价等。

订单数据
包括订单ID、用户ID、商品列表、订单金额、支付状态、配送状态、收货地址、创建时间等。

营销数据
包括优惠券、促销活动、折扣规则、用户参与记录等。

库存数据
记录商品库存变动，包括入库、出库、调拨、盘点等操作。

支付数据
记录支付流水，包括支付方式、交易金额、手续费、支付状态、对账信息等。

物流数据
记录配送信息，如物流公司、运单号、发货时间、签收状态等。

评价数据
包括用户对商品和服务的评分、评论内容、回复等。

2. 日志数据采集

2.1 模拟数据生成

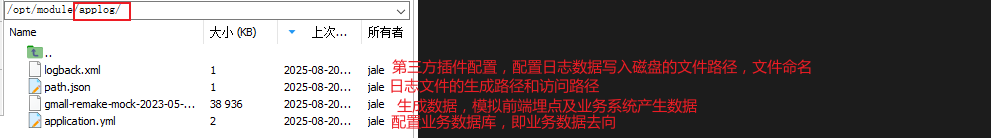

在/opt/module下创建applog文件夹，上传模拟电商数据的相关文件

注意：未建立MySQL业务数据库之前，直接运行jar包会报错，可用test模式

java -jar gmall-remake-mock-2023-05-15-3.jar test 100 2025-8-20    # 第一个参数表示test模式，此种模式下不会读取application.yml文件，第二个参数表示生成100个用户会话，第三个参数表示生成的日志的日期

运行后产生的日志文件在applog/log/中

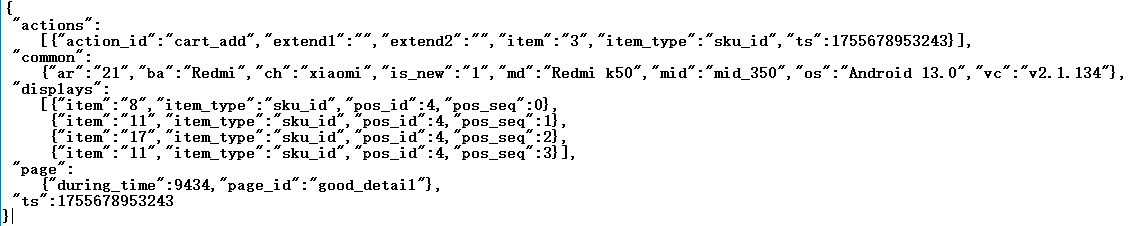

以json的格式保存

2.2 flume传输日志数据

2.2.1 flume的作用

Flume在这一流程中扮演数据采集、聚合与传输的核心角色，具体功能体现在以下方面：

数据源适配与采集
Flume通过配置Source组件（如ExecSource或SpoolingDirectorySource）监听本地磁盘的日志文件变化，实时捕获新增日志内容。支持文件滚动（如Log4j生成的日志）、断点续传等场景，避免数据丢失。

数据缓冲与可靠性保证
Channel组件（如MemoryChannel或FileChannel）提供临时存储，在Kafka不可用时缓存数据，平衡生产者和消费者的速度差异。通过事务机制确保数据在传输过程中不重复、不丢失。

数据格式化与路由
Sink组件（如KafkaSink）将日志按预设格式（如JSON、Avro）序列化，并根据配置的规则（如正则匹配、拦截器）将数据路由到Kafka的特定Topic，实现数据分类。

灵活的动态扩展
通过拦截器（Interceptor）可对日志进行实时过滤（如脱敏）、添加元数据（如时间戳、主机名）。多级Flume Agent可组成复杂拓扑，适应高吞吐或跨网络传输需求。

与直接写入Kafka的对比优势

  • 可靠性：Flume的Channel机制避免Kafka集群不可用时的数据丢失，而直接写入需自行处理重试逻辑。
  • 易用性：内置支持多种日志格式（如CSV、Syslog），无需在生产者端硬编码解析逻辑。
  • 资源隔离：将文件监听、解析等消耗资源的操作与Kafka生产解耦，降低Kafka客户端的压力。

2.2.2 配置flume

在/opt/module/flume/目录下创建job文件夹，在job文件夹中创建file_to_kafka.conf配置文件

cd /opt/module/flume/
mkdir job
cd job
touch file_to_kafka.conf



在file_to_kafka.conf文件中添加一下内容

# 定义Agent组件
a1.sources = r1
a1.channels = c1# 配置Source（监听目录新增文件）
a1.sources.r1.type = TAILDIR    # 支持断电续传
a1.sources.r1.filegroups = f1
a1.sources.r1.filegroups.f1 = /opt/module/applog/log/app.*
a1.sources.r1.positionFile = /opt/module/flume/taildir_position.json    # 记录日志文件的偏移量# 配置Channel（内存缓冲）
a1.channels.c1.type = org.apache.flume.channel.kafka.KafkaChannel
a1.channels.c1.kafka.bootstrap.servers = hadoop102:9092,hadoop103:9092,hadoop103:9092
a1.channels.c1.kafka.topic = topic_log
a1.channels.c1.parseAsFlumeEvent = false	# 如果 Flume 源正在写入通道，则应为 true，如果其他生产者正在写入通道正在使用的主题，则应为 false。# 组装
a1.sources.r1.channels = c1

不同source，sink，channel的具体配置详见官方文档：Flume 1.11.0 User Guide — Apache Flume

2.2.3 flume启停脚本

日志数据生成脚本lg.sh

#!/bin/bash
echo "========== hadoop102 生成日志数据 =========="
ssh hadoop102 "cd /opt/module/applog/; nohup java -jar gmall-remake-mock-2023-05-15-3.jar $1 $2 $3 >/dev/null 2>&1 &"

flume启停脚本f1.sh

#!/bin/bashcase $1 in
"start"){echo " ========== 启动 hadoop102 采集 flume =========="ssh hadoop102 "nohup /opt/module/flume/bin/flume-ng agent --conf /opt/module/flume/conf --conf-file /opt/module/flume/job/file_to_kafka.conf --name a1 >/dev/null 2>&1 &"
};;
"stop"){echo " ========== 停止 hadoop102 采集 flume =========="ssh hadoop102 "ps -ef | grep file_to_kafka | grep -v grep |awk '{print \$2}' | xargs -n1 kill -9"
};;
esac

2.2.4 启动flume

数据流向kafka，所以要先启动kafka，kafka需要Zookeeper进行协调，所以要先启动Zookeeper

zk.sh start
kf.sh start
f1.sh start
报错：-bash: /home/jale/bin/f1.sh: /bin/bash^M: 坏的解释器: 没有那个文件或目录

错误原因分析

该错误通常发生在Windows系统编辑的脚本文件在Linux环境下运行时。文件中的换行符为\r\n（Windows格式），而Linux系统只识别\n作为换行符。^M是\r的可见字符形式，导致解释器路径被错误识别为/bin/bash^M。

解决方法1：使用dos2unix工具转换

安装dos2unix工具后执行转换：

sudo apt-get install dos2unix  # Debian/Ubuntu
sudo yum install dos2unix      # CentOS/RHEL
dos2unix /home/jale/bin/f1.sh

解决方法2：sed命令去除\r

通过流编辑器直接修改文件：

sed -i 's/\r$//' /home/jale/bin/f1.sh

解决方法3：vim编辑器处理

用vim打开文件后执行转换：

vim /home/jale/bin/f1.sh
:set ff=unix
:wq

解决方法4：tr命令过滤

使用管道过滤文件内容：

tr -d '\r' < /home/jale/bin/f1.sh > fixed.sh
chmod +x fixed.sh
mv fixed.sh f1.sh

预防措施

  1. 在Windows下编辑时使用跨平台编辑器（如VS Code、Notepad++）
  2. 设置Git自动转换换行符：
git config --global core.autocrlf input

开启kafka消费者进程消费topic_log主题的数据，查看数据采集的结果

/opt/module/kafka/bin/kafka-console-consumer.sh --bootstrap-server hadoop102:9092 --topic topic_log

启动日志生成脚本

lg.sh test

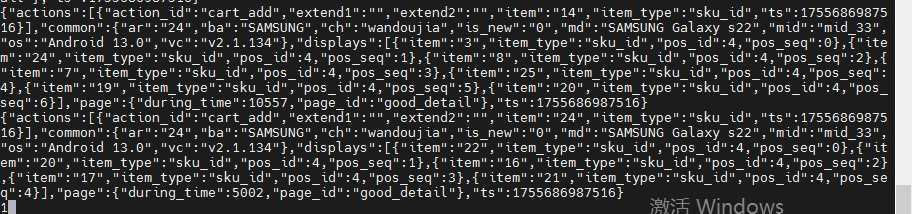

观察命令行 Kafka 消费者是否消费到数据。

3. 业务数据采集

数据通路：模拟生成业务数据存储在MySQL的业务数据库中，用binlog记录数据库的变化，Maxwell实现捕捉业务数据的变化，将数据传输到kafka的topic_db主题中。

3.1 创建业务数据库

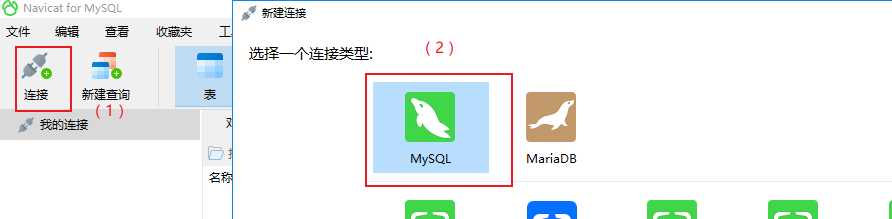

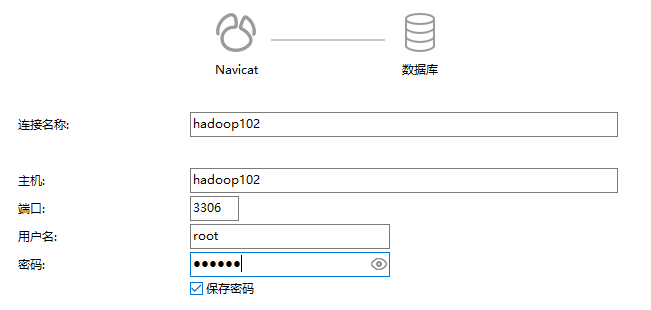

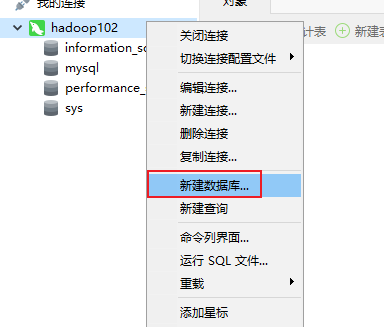

创建业务数据库（我用navicat17连接hadoop102上的MySQL数据库）

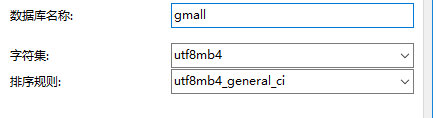

连接成功后，创建业务数据库

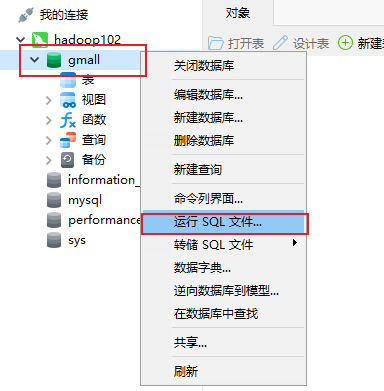

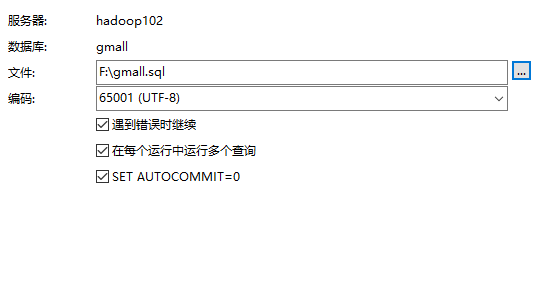

运行初始化建表语句

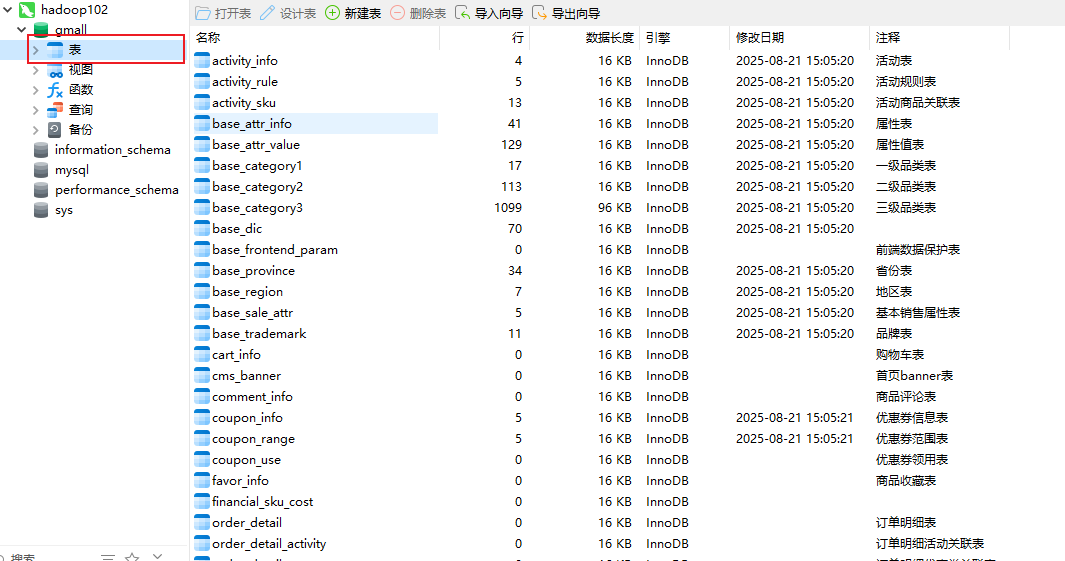

数据库中已经有表了

（建表语句中已经加入数据记录的表为活动表，商品品类表，属性等改动频率较低，相对固定的内容，模拟生成的数据主要为用户下单过程中涉及的各类数据内容，便于模拟电商系统的实时数据）

3.2 配置binlog记录业务数据变化

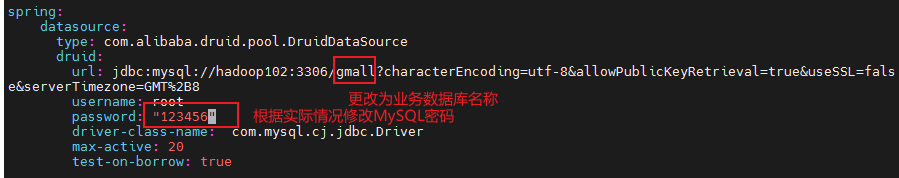

修改applog中的application.yml文件

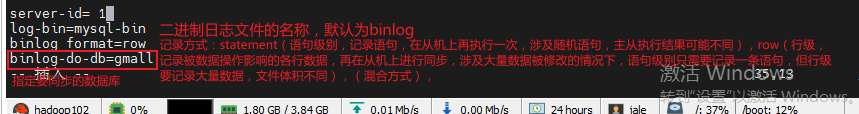

查看MySQL数据存放路径,修改/etc/my.cnf文件

sudo vim /etc/my.cnf

重启MySQL，使配置生效

 sudo systemctl restart mysqld

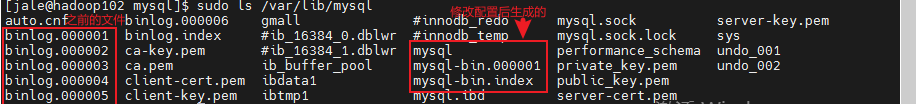

运行lg.sh 脚本，生成模拟数据（生成数据后，mysql-bin的文件大小变大，初始是157字节，说明记录了gmall数据库的变化）

3.3 配置Maxwell

Maxwell是一个开源的变更数据捕获（CDC）工具，专注于MySQL数据库的实时数据变更捕获。它通过解析MySQL的binlog日志，将数据库的变更事件（如插入、更新、删除）转换为JSON格式的消息，并发送到Kafka、RabbitMQ等消息队列或直接输出到标准输出。支持断点续传（元数据库记录数据位置偏移量）和历史数据处理（特定脚本对数据库做全表扫描）。

核心功能

  • 实时捕获MySQL变更：Maxwell监控MySQL的binlog，实时捕获数据变更事件。
  • 多种输出支持：支持将变更事件输出到Kafka、RabbitMQ、Redis或标准输出。
  • 轻量级设计：作为独立进程运行，无需复杂的中间件依赖。
  • 配置灵活：支持过滤表、字段映射等配置，适应不同业务需求。

工作原理

Maxwell作为MySQL的从库（slave），连接到MySQL服务器并请求binlog事件。它解析binlog中的行级变更，生成JSON格式的消息。消息包含表名、操作类型（insert/update/delete）、变更前后的数据以及时间戳等信息。

与其他CDC工具的对比

  • Debezium：支持多种数据库（MySQL、PostgreSQL、MongoDB等），但部署相对复杂。
  • Canal：阿里开源的MySQL CDC工具，主要针对阿里云生态优化。
  • Maxwell：轻量级，适合简单场景，但对非MySQL数据库支持有限。

Maxwell适合需要快速实现MySQL CDC且对轻量级解决方案有需求的场景。

3.3.1 创建Maxwell元数据库

创建元数据库

mysql> create database maxwell;

调整 MySQL 的密码验证策略，降低密码复杂度要求。

mysql> set global validate_password.length=4;    # 将密码的最小长度限制设置为 4 个字符。默认值通常为 8。
mysql> set global validate_password.policy=0;    # 将密码策略级别设置为最低（0）。可选策略包括：0 或 LOW：仅检查密码长度；1 或 MEDIUM：需包含数字、大小写字母和特殊字符；2 或 STRONG：在 MEDIUM 基础上增加字典文件检查

创建maxwell用户并赋予必要权限

create user 'maxwell'@'%' identified by '123456';    # 密码自行决定
grant all on maxwell.* to 'maxwell'@'%';    # 授予在Maxwell元数据库上的所有权限，%通配符允许从任何主机连接
grant select,replication client,replication slave on *.* to 'maxwell'@'%';    # 授予maxwell用户必要的全局权限，以支持MySQL binlog复制

 修改后需重启 MySQL 服务或重新加载权限使变更生效

FLUSH PRIVILEGES;

3.3.2 配置Maxwell

复制配置文件

cd /opt/module/maxwell/
cp config.properties.example config.properties

修改配置文件

# MySQL相关（主机名称和密码仅为示例）
host=hadoop102
user=maxwell
password=123456# kafka相关
producer=kafka
kafka.bootstrap.servers=hadoop102:9092,hadoop103:9092,hadoop104:9092
kafka_topic=topic_db# 分区策略（Maxwell的数据要传递到kafka的哪一个分区中去）
producer_partition_by= primary_key    # 选用主键，根据主键哈希分区，降低数据倾斜可能# jdbc设置
jdbc_options=useSSL=false&serverTimezone=Asia/Shanghai&allowPublicKeyRetrieval=true# 需要添加 后续初始化会用
client_id=maxwell_1# 过滤z_log表数据，该表是日志数据的备份，无须采集
filter=exclude:gmall.z_log

修改kafka每个主题的分区数（根据flink设置的并行度而定，这里设置为4，否则会对后续事件时间窗口产生影响）

vim /opt/module/kafka/config/server.properties

3.3.3 Maxwell启停脚本

vim ~/bin/maxwell.sh
/opt/module/maxwell/bin/maxwell --config /opt/module/maxwell/config.properties >/dev/null 2>&1 &

授予执行权限

 sudo chmod +x maxwell.sh

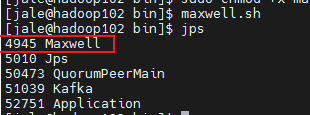

运行maxwell

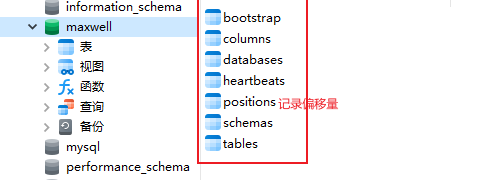

第一次启动maxwell后会元数据库maxwell会自动加载以下表格

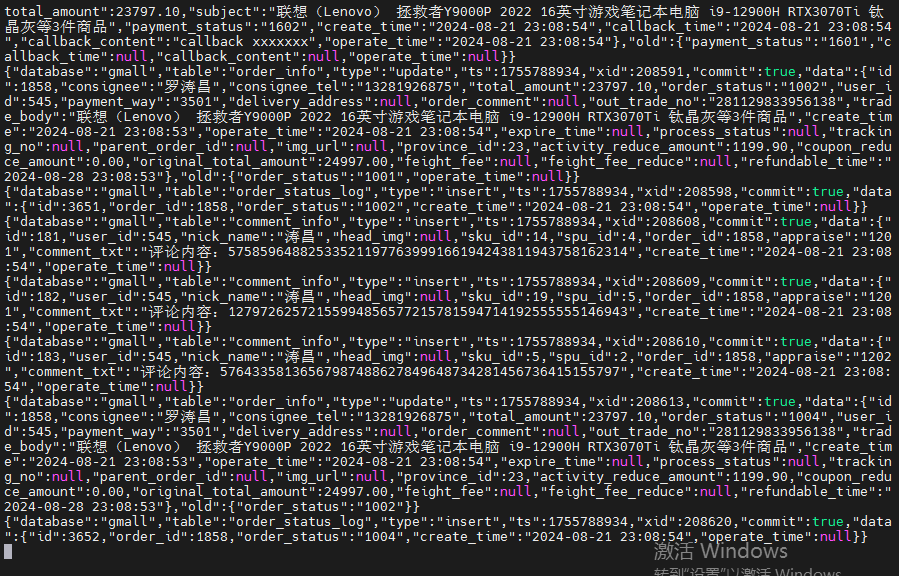

启动kafka消费者客户端，观察结果

{
"database":"gmall",
"table":"order_status_log",
"type":"insert",
"ts":1755788934,
"xid":208598,
"commit":true,
"data":{"id":3651,"order_id":1858,"order_status":"1002","create_time":"2024-08-21 23:08:54","operate_time":null}
}

3.4 同步维度历史数据

实时计算不考虑历史的事实数据，但要考虑历史维度数据。因此要对维度相关的业务表做一次全量同步。

与维度相关的业务表如下

activity_info    # 活动表
activity_rule    # 活动规则表
activity_sku    # 活动商品关联表
base_category1    # 一级品类表
base_category2    # 二级品类表
base_category3    # 三级品类表
base_dic    # 订单状态表
base_province    # 省份表
base_region    # 地区表
base_trademark    # 品牌表
coupon_info    # 优惠券信息表
coupon_range    # 优惠券范围表
financial_sku_cost
sku_info    # sku表
spu_info    # spu表
user_info    # 用户表

切换到 /home/atguigu/bin 目录，创建 mysql_to_kafka_init.sh 文件

#!/bin/bash# 该脚本的作用是初始化所有业务数据，只需要执行一次MAXWELL_HOME=/opt/module/maxwellimport_data(){$MAXWELL_HOME/bin/maxwell-bootstrap --database gmall --table $1 --config $MAXWELL_HOME/config.properties
}case $1 in
"activity_info")import_data activity_info
;;
"activity_rule")import_data activity_rule
;;
"activity_sku")import_data activity_sku
;;
"base_category1")import_data base_category1
;;
"base_category2")import_data base_category2
;;
"base_category3")import_data base_category3
;;
"base_dic")import_data base_dic
;;
"base_province")import_data base_province
;;
"base_region")import_data base_region
;;
"base_trademark")import_data base_trademark
;;
"coupon_info")import_data coupon_info
;;
"coupon_range")import_data coupon_range
;;
"financial_sku_cost")import_data financial_sku_cost
;;
"sku_info")import_data sku_info
;;
"spu_info")import_data spu_info
;;
"user_info")import_data user_info
;;
"all")import_data activity_infoimport_data activity_ruleimport_data activity_skuimport_data base_category1import_data base_category2import_data base_category3import_data base_dicimport_data base_provinceimport_data base_regionimport_data base_trademarkimport_data coupon_infoimport_data coupon_rangeimport_data financial_sku_costimport_data sku_infoimport_data spu_infoimport_data user_info
;;
esac

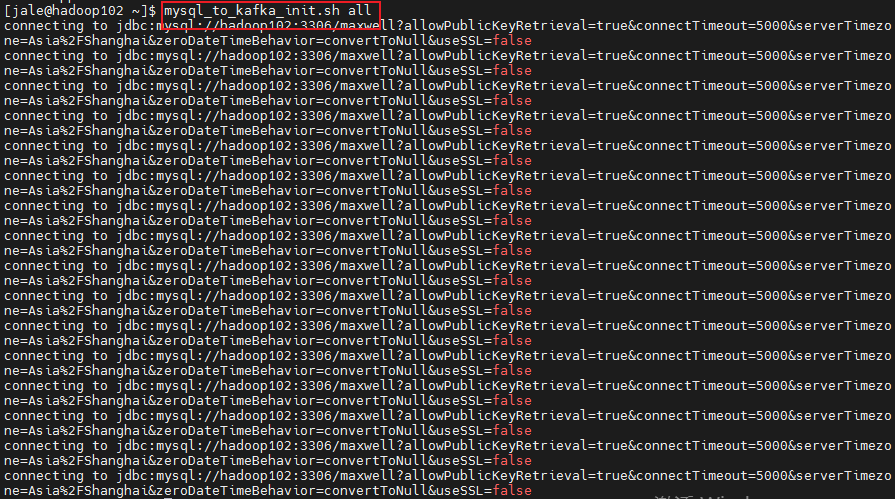

启动脚本

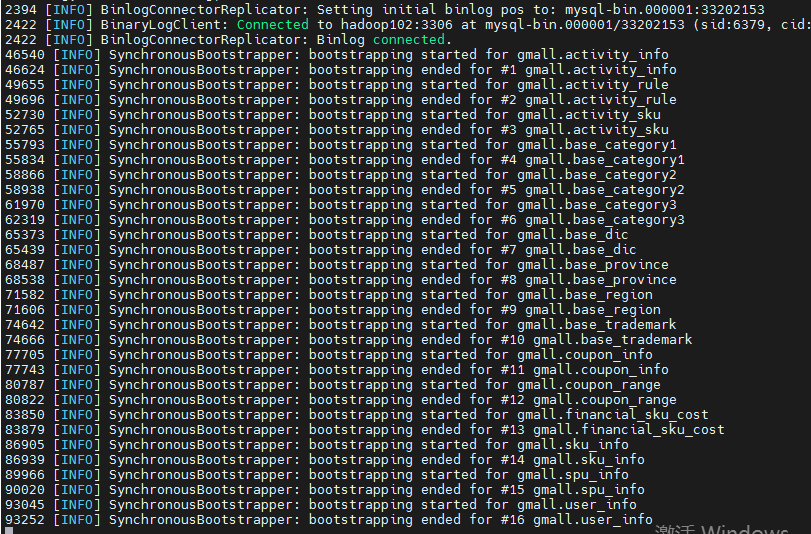

maxwell输出

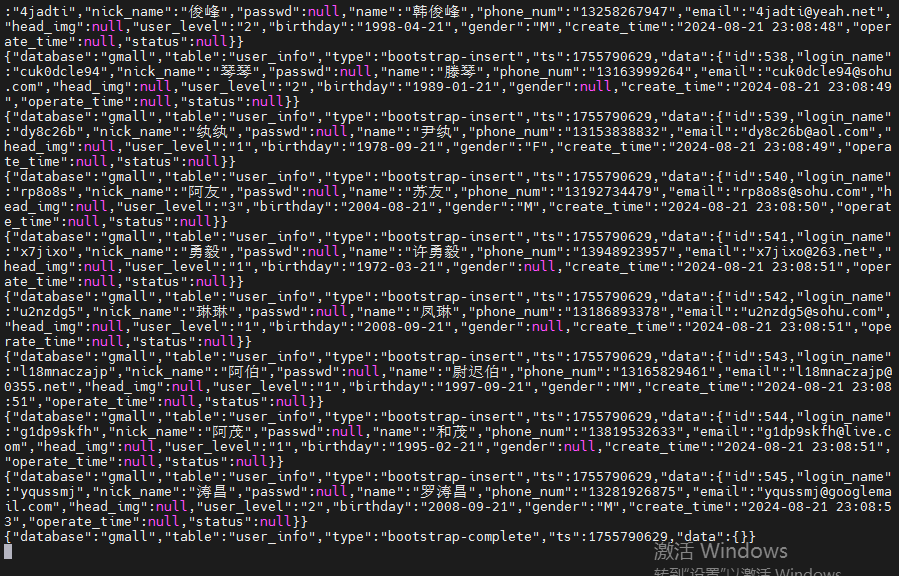

kafka消费者客户端界面

注意：所有在~/bin/目录下的脚本创建完成后都需要授予执行权限

chmod +x 脚本名称
