Wireshark USRP联合波形捕获

news 2025/8/22 6:35:09

一、目标

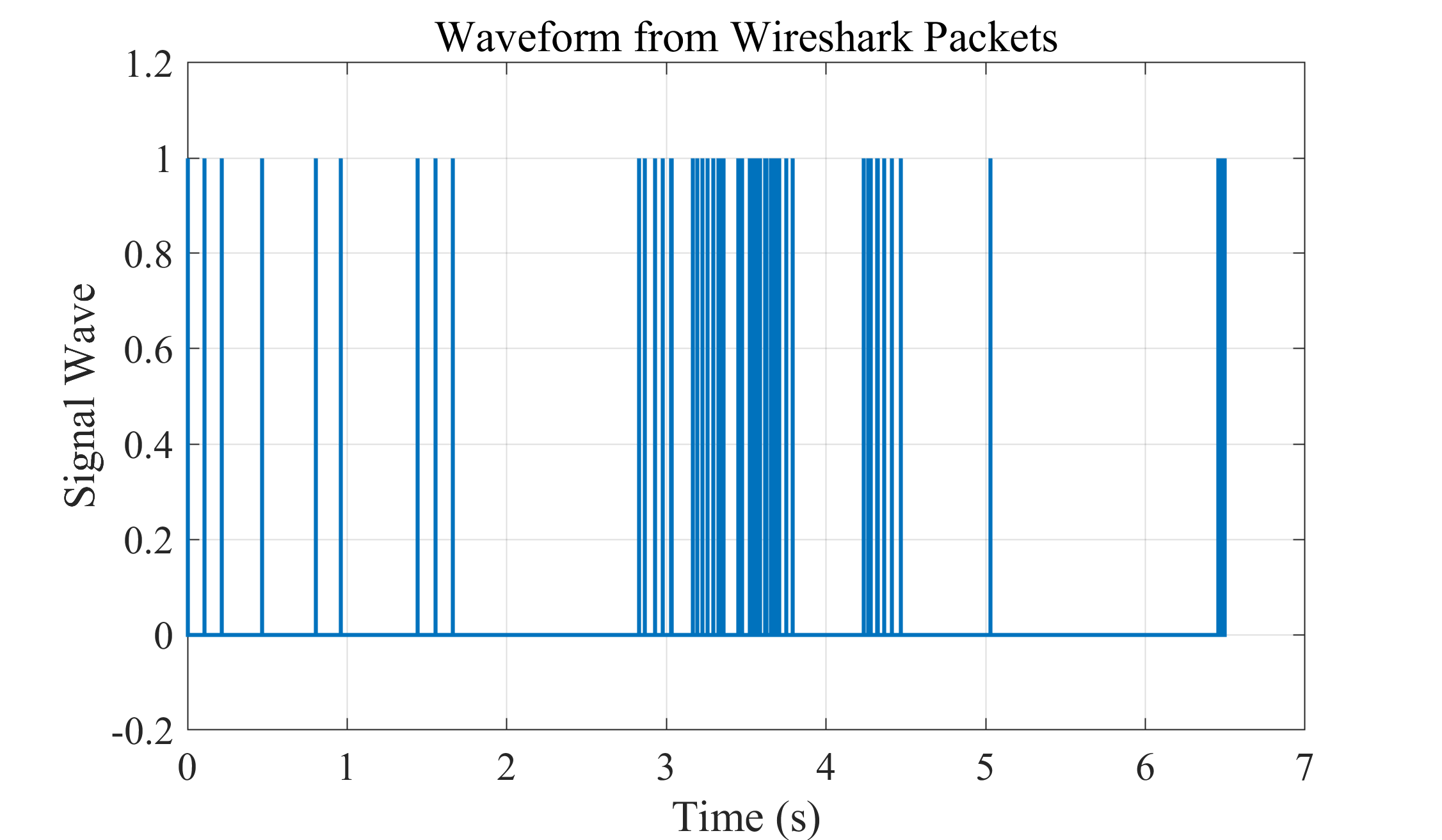

尝试根据Wireshark绘制的波形：

根据Wireshark捕获数据包时间和长度绘制电脑发射信号波形-CSDN博客

从USRP捕获的多用户信号中分离自己电脑、路由器（或手机热点）的那部分：

电脑手机热点方式通信（下）-CSDN博客

二、信号采集参数设置

2.1 绝对时间

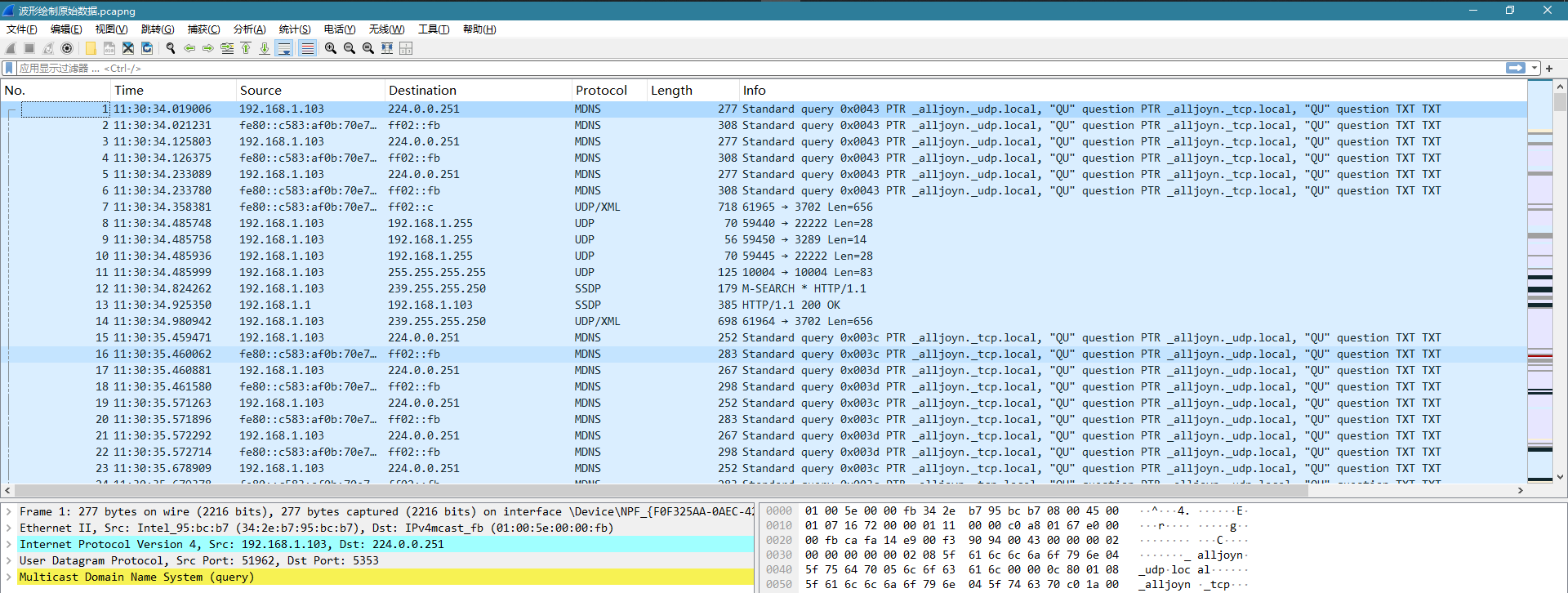

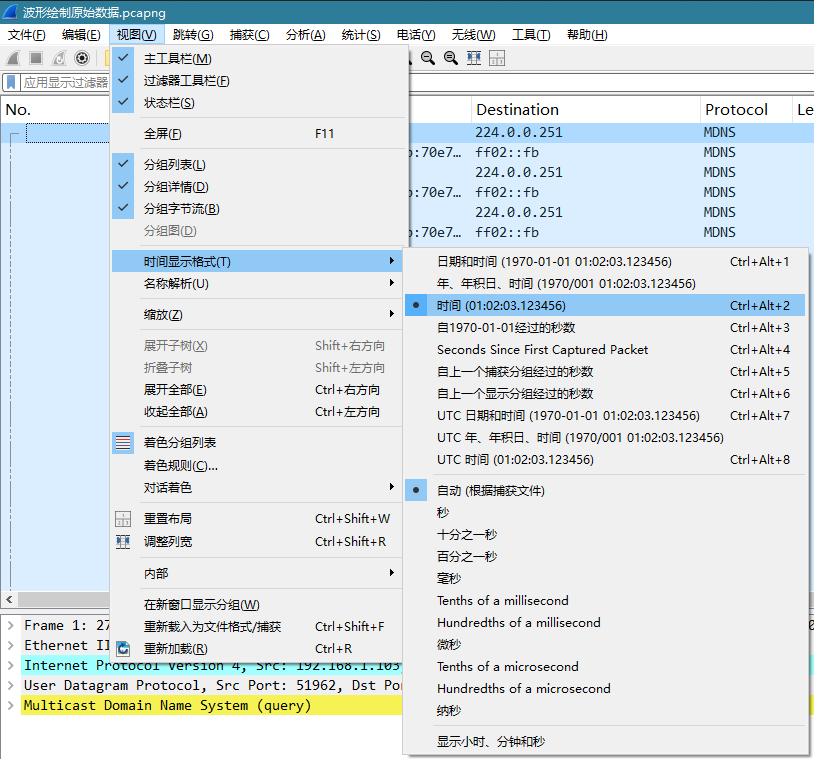

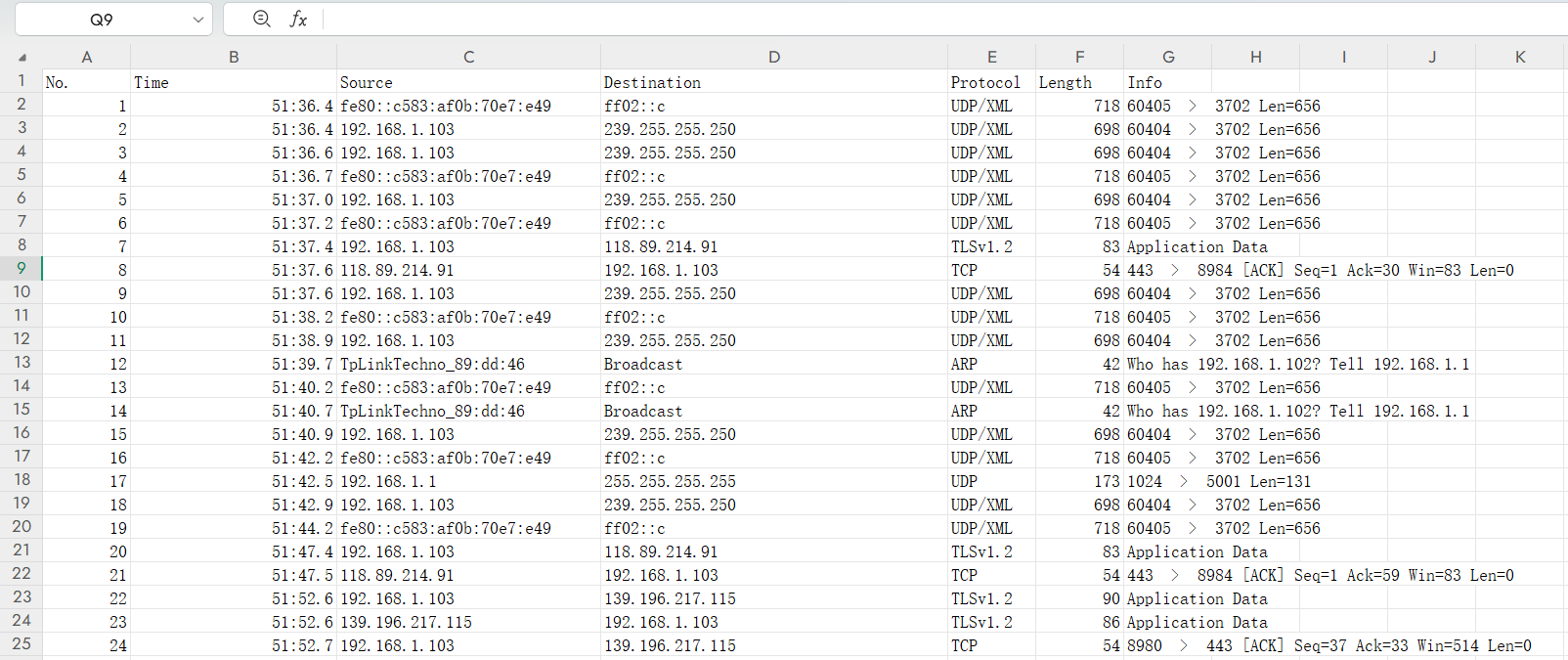

Wireshark捕获数据包时要用绝对时间：

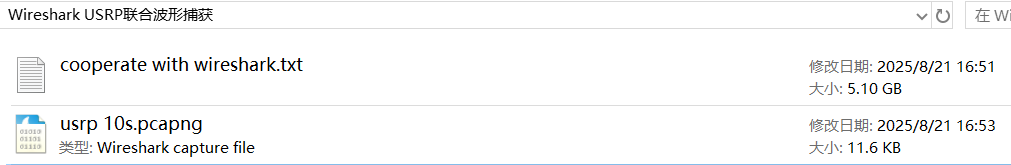

USRP采集信号保存时命名中包含采样率、采集时长及采集时间等关键信息：

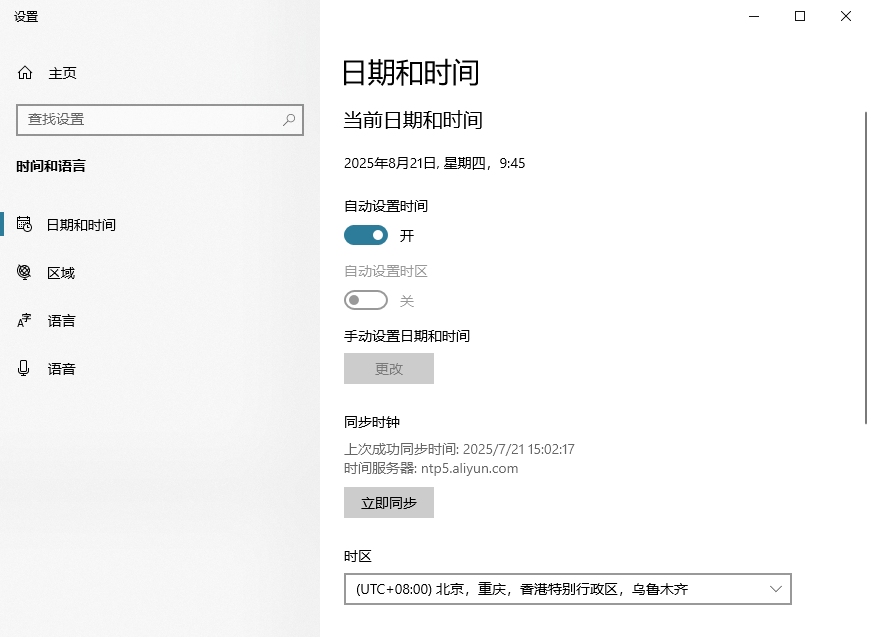

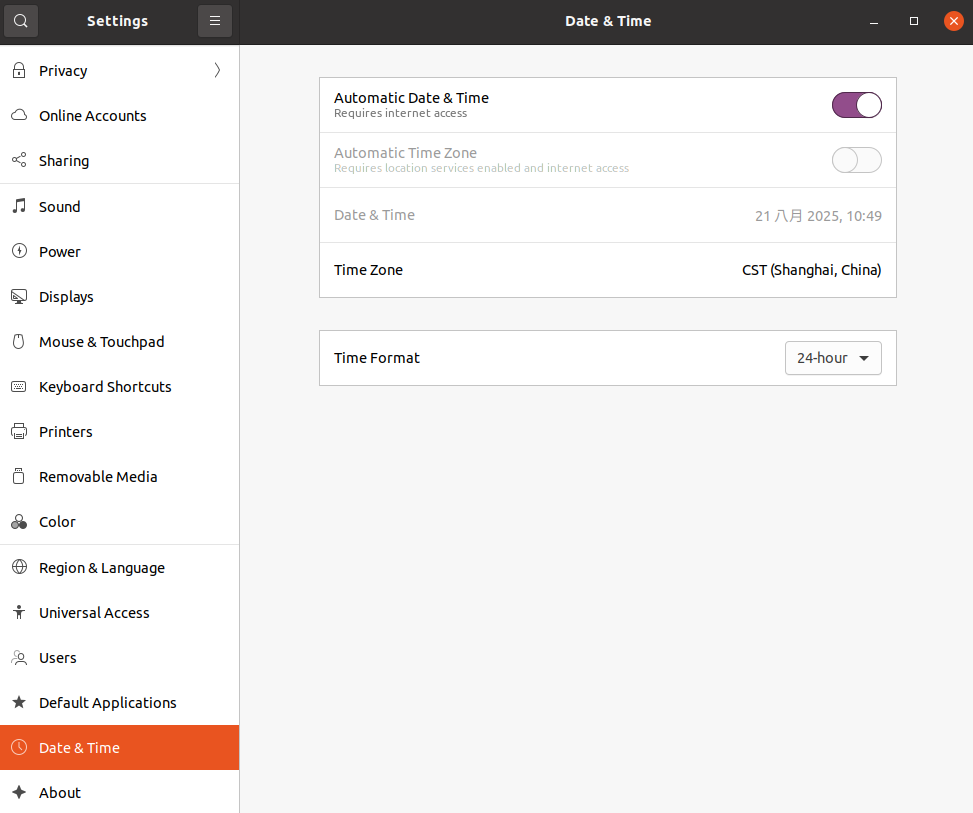

并且两台主机要提前做好时间同步：

同步Windows Wireshark和Ubuntu GNURadio数据捕获时间-CSDN博客

2.2 USRP采样率

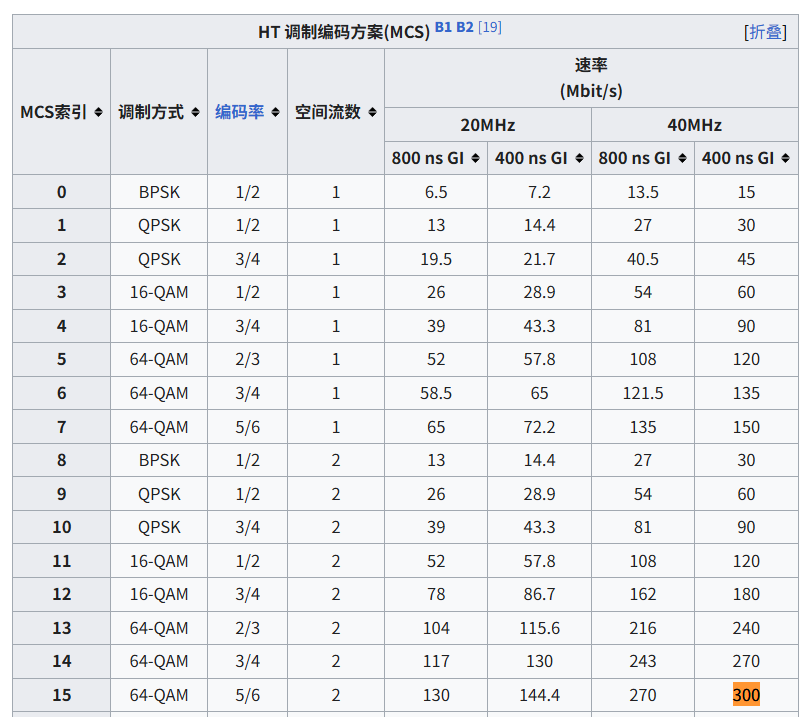

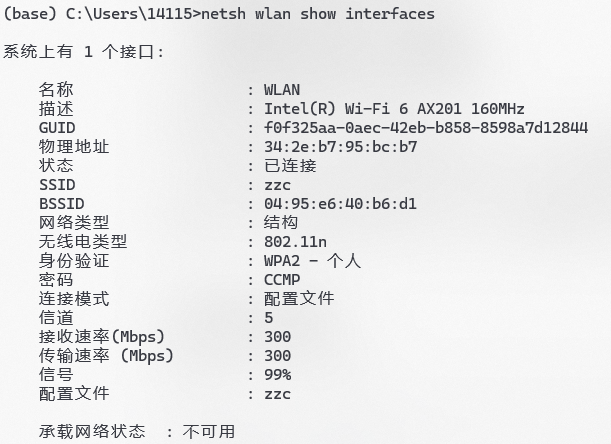

USRP采样率取决于信号最高频率，2.4G WiFi信号带宽40MHz：

具体细节可以参考我的这篇博客：

Wireshark获取数据传输的码元速率-CSDN博客

B210主时钟61.44MHz，看来得都用上了。

Wireshark先运行，GNU Radio采集信号程序马上运行，10s后结束，Wireshark捕获随后停止。

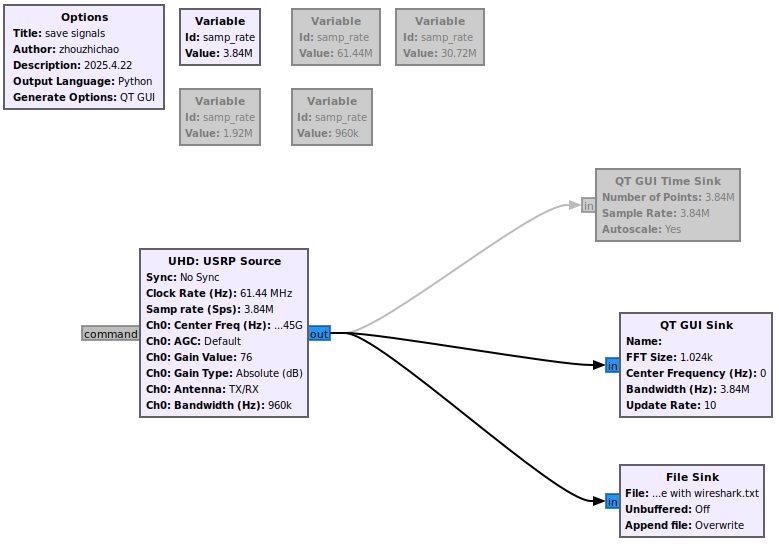

GNU Radio采集信号程序：

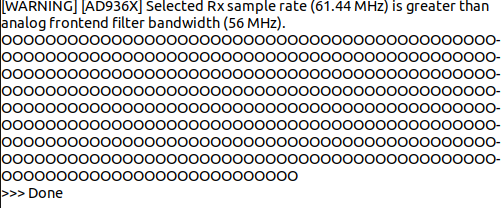

Selected Rxsample rate (61.44 MHz）is greater than analog frontend filter bandwidth (56 MHz).

选择的接收采样率（61.44 MHz）超过了模拟前端滤波器的带宽（56 MHz）。

大写字母O代表 “Overrun（溢出）”。但它表示的是“成功避免了一次溢出”。当数据到达一个块（比如音频输出设备、USRP 设备、或任何接收端）的输入缓冲区时，如果缓冲区快要满了，GNU Radio 的调度器会立刻处理这个块的数据，防止数据丢失。每次它成功做到这一点，就会打印一个 O。所以，看到 O 意味着你的流图正在高效地处理数据，防止了问题的发生。

小写字母x代表 “实际发生了溢出（Overrun）” 或 “欠载（Underrun）”。这是一个真正的错误信号。

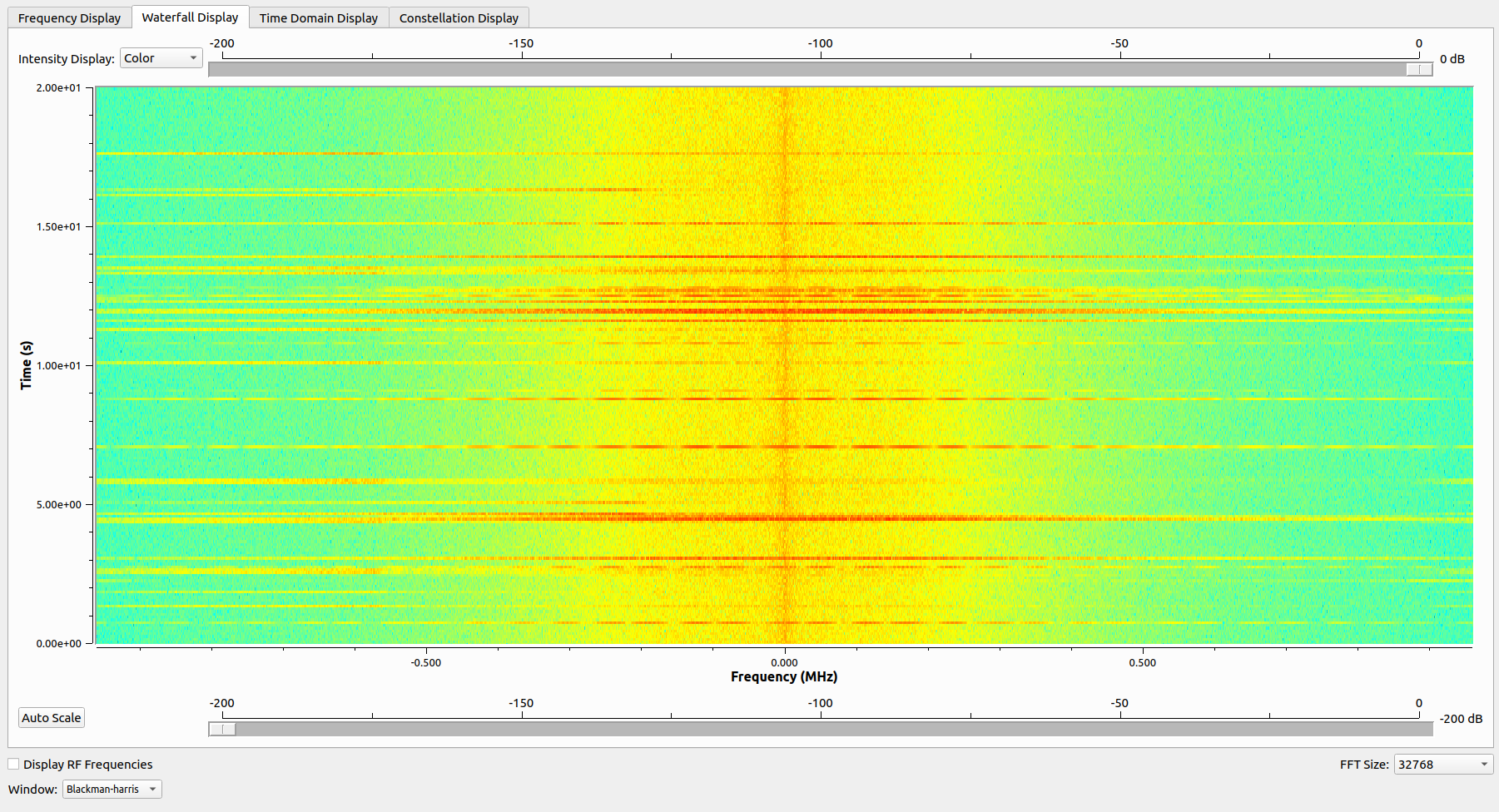

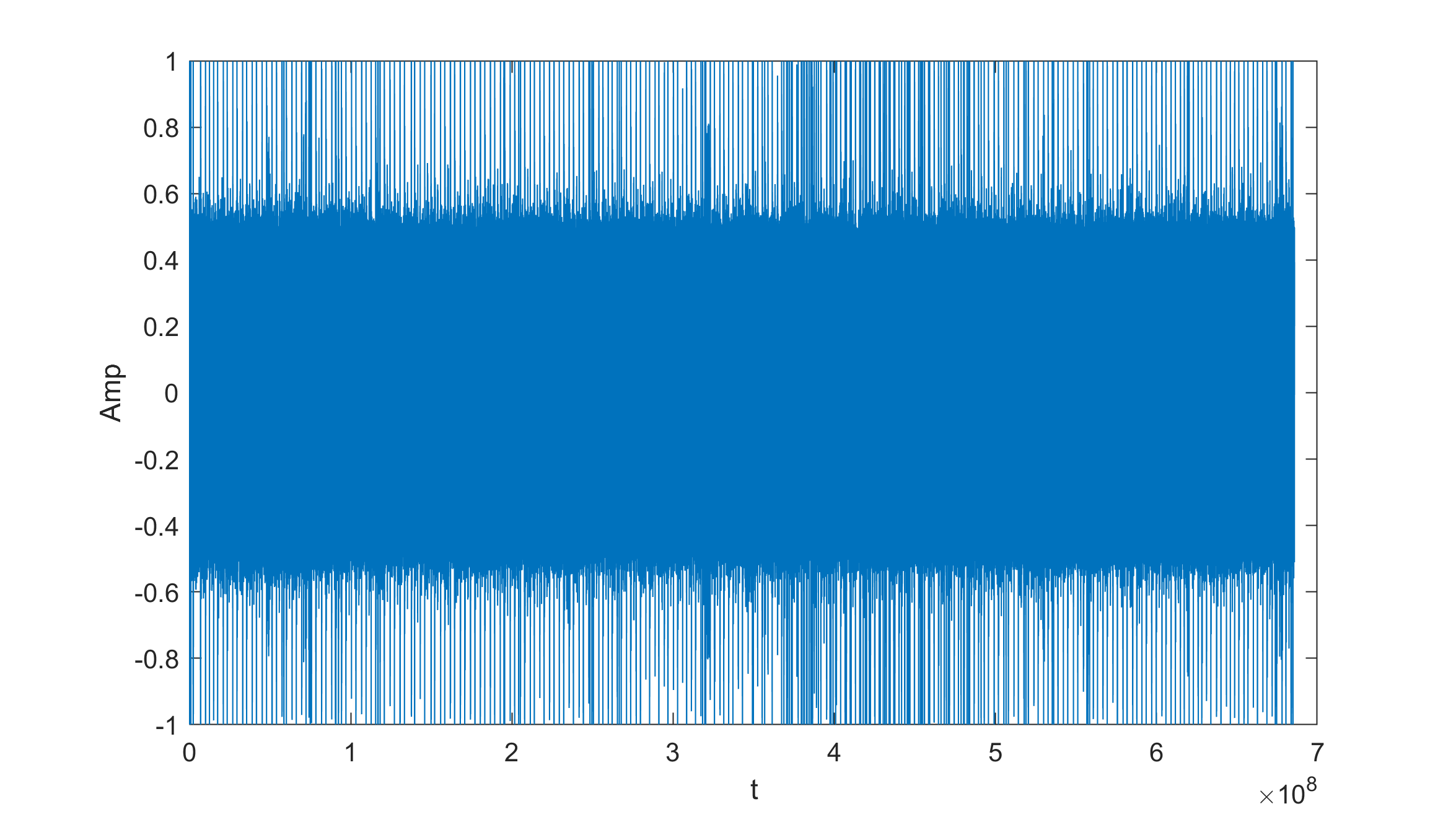

2.3 USRP采集信号绘制

USRP采集信号绘制方法如下：

USRP采集信号转换为时频图数据集（上）-CSDN博客

2.4 Wireshark波形绘制

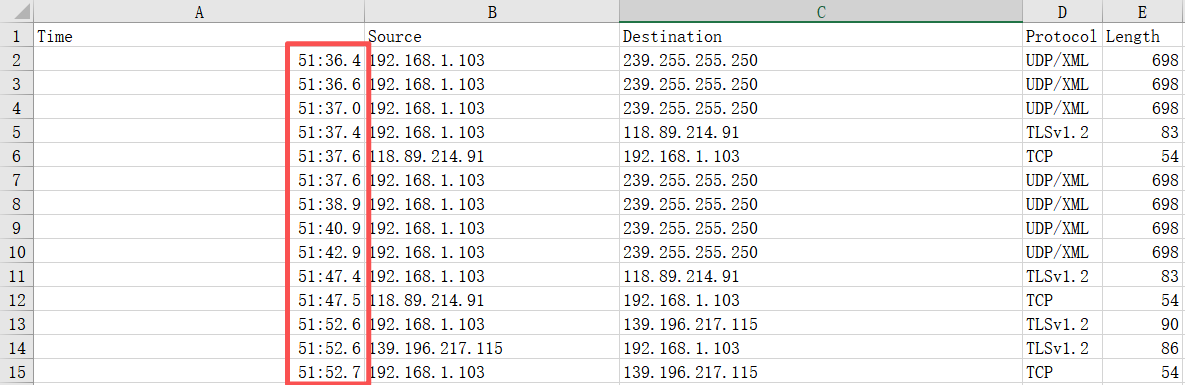

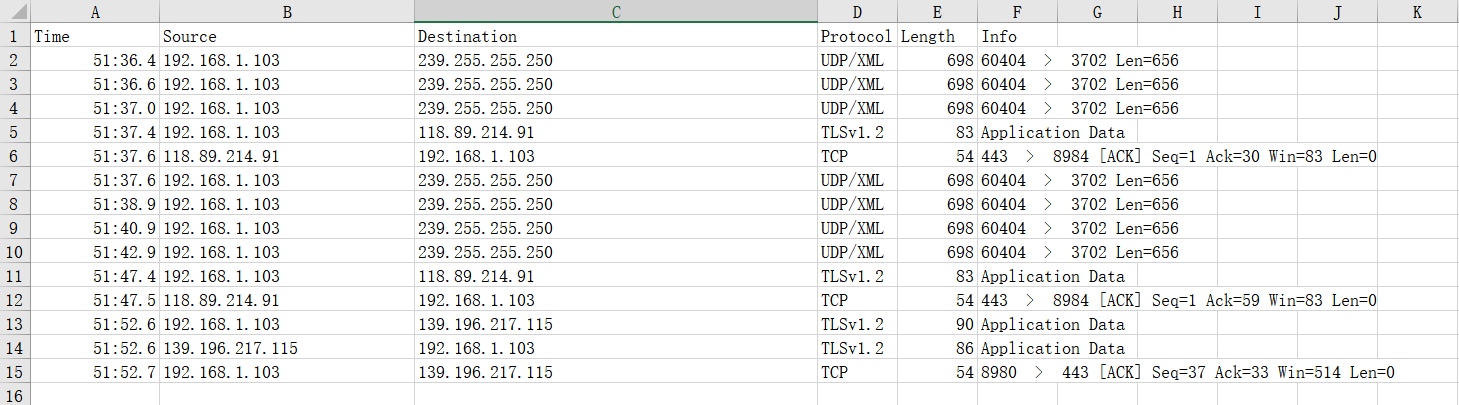

把192.168.1.103筛选出来：

用matlab读取：

%zhouzhichao
%2025年8月21日
%把Wireshark捕获的数据绘制为波形图clc
clear
close all% 读取 Excel 文件
data = readtable('D:\无线通信网络认知\通信学报\5G信号\Wireshark USRP联合波形捕获\only 192.168.1.103.xlsx');% 查看前几行
head(data)% 单独取出时间和长度
time = data.Time;
length = data.Length;
% 基本清洗
mask = ~isnan(time) & ~isnan(length);
time   = time(mask);
length = length(mask);

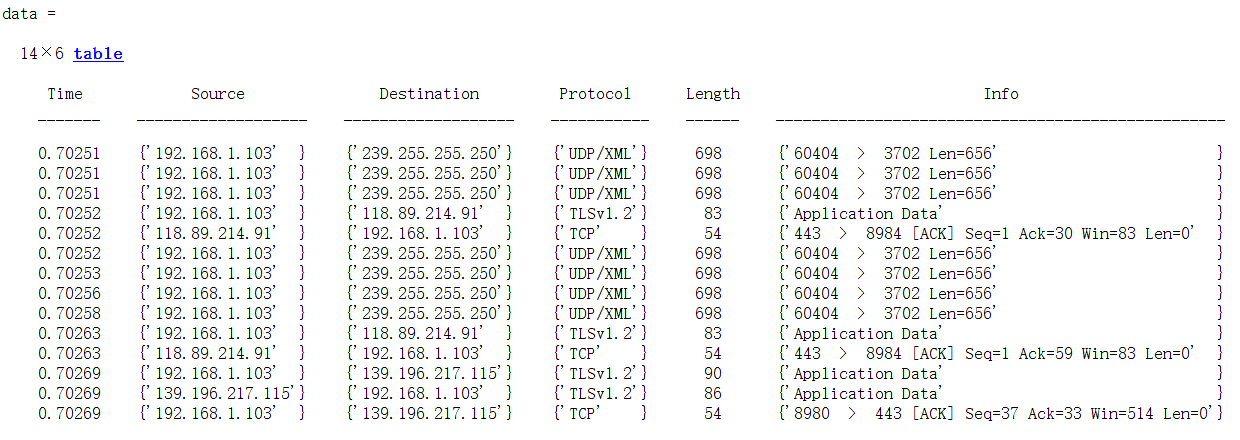

读取结果：
