S32K3 的图形化配置和EB配置mcal差异

32K3系列的图形化配置工具（如S32 Design Studio, S32DS）与EB配置工具（基于EB tresos Studio）在配置MCAL（Microcontroller Abstraction Layer）时存在关键差异，主要体现在工具环境、配置流程、代码生成机制及目标应用场景上。以下基于相关资源分析主要差异点：‌

1. ‌工具环境与目的‌
   ‌EB配置工具（EB tresos Studio）‌：专为AUTOSAR合规设计，提供标准化图形界面配置MCAL模块（如Port、DIO、GPT），强调与AUTOSAR架构的无缝集成。需独立安装并指定路径，支持RTD（Real-Time Drivers）插件，适用于严格的汽车电子开发‌

‌图形化配置工具（如S32DS）‌：NXP官方IDE内置的配置功能，非AUTOSAR专用，界面更通用。配置项与EB基本一致，但格式和操作流程简化，适合快速原型开发和初学者‌
。
2. ‌配置流程差异‌

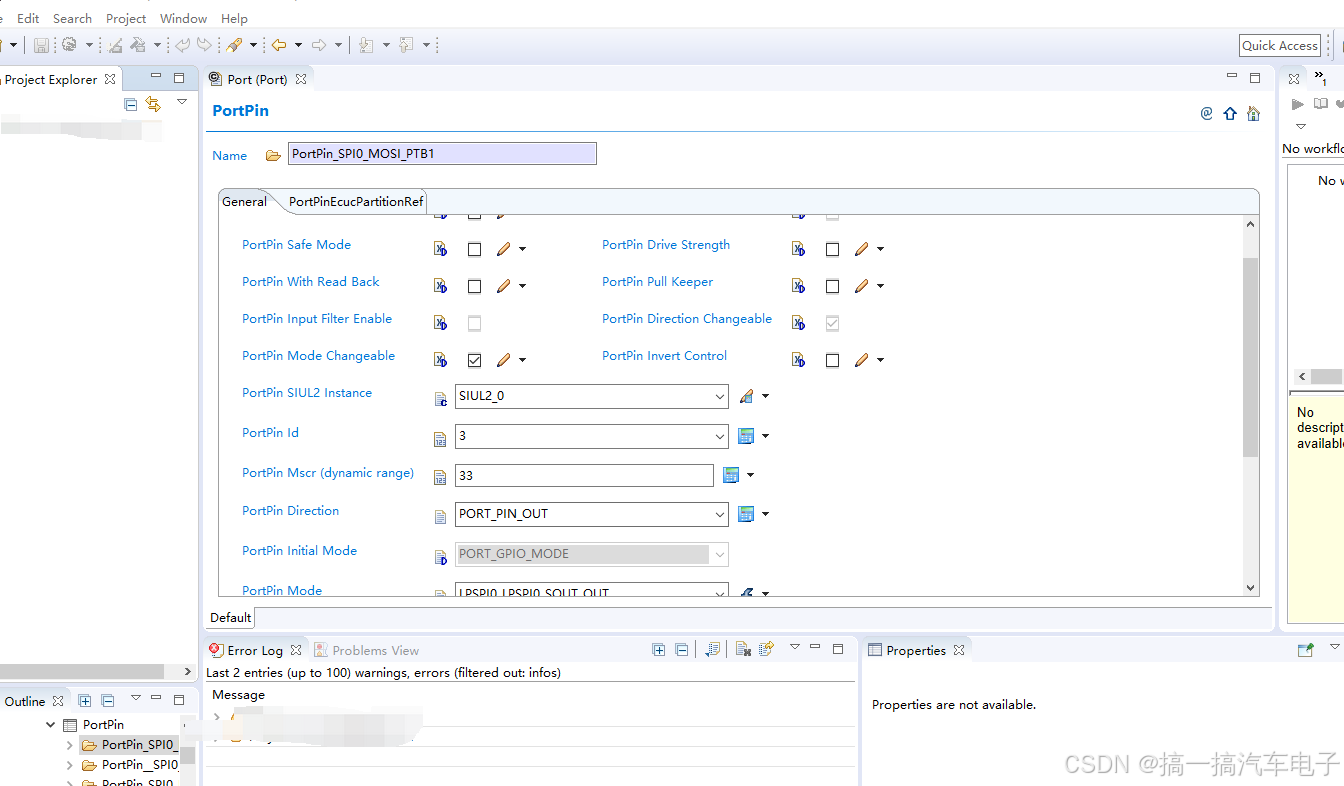

‌EB配置流程‌：需手动导入模块（如Port、DIO），配置General Config Variant（选择Pre-Build或PostBuild模式）、PortContainer（指定MSCR寄存器映射）及UntouchedPortPin等参数。步骤繁琐，但确保与芯片手册（如S32K3xxx_IOMUX.xlsx）严格匹配，生成代码前需点击“小锤子”图标编译‌
示例：Port模块配置中，必须根据引脚选择正确MSCR值（如PTH6对应MSCR 230）‌

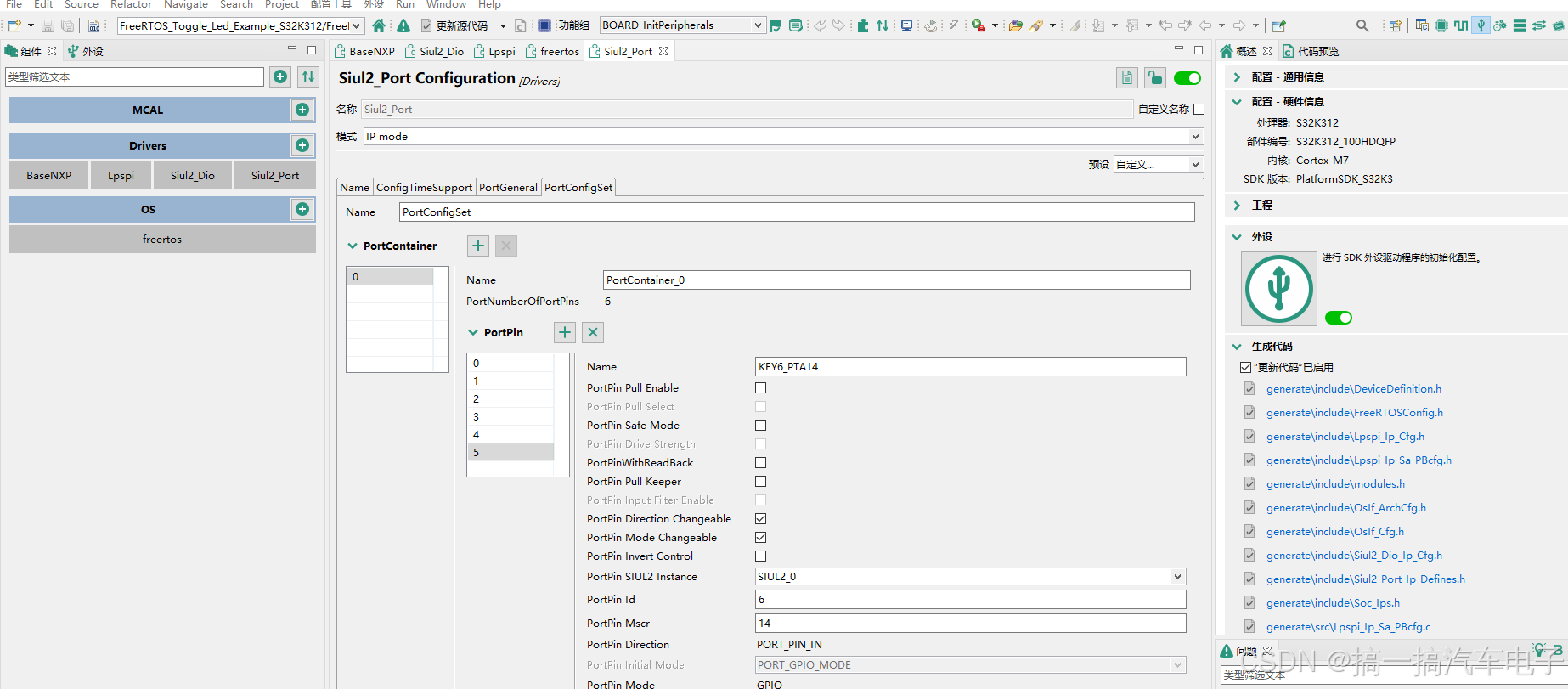

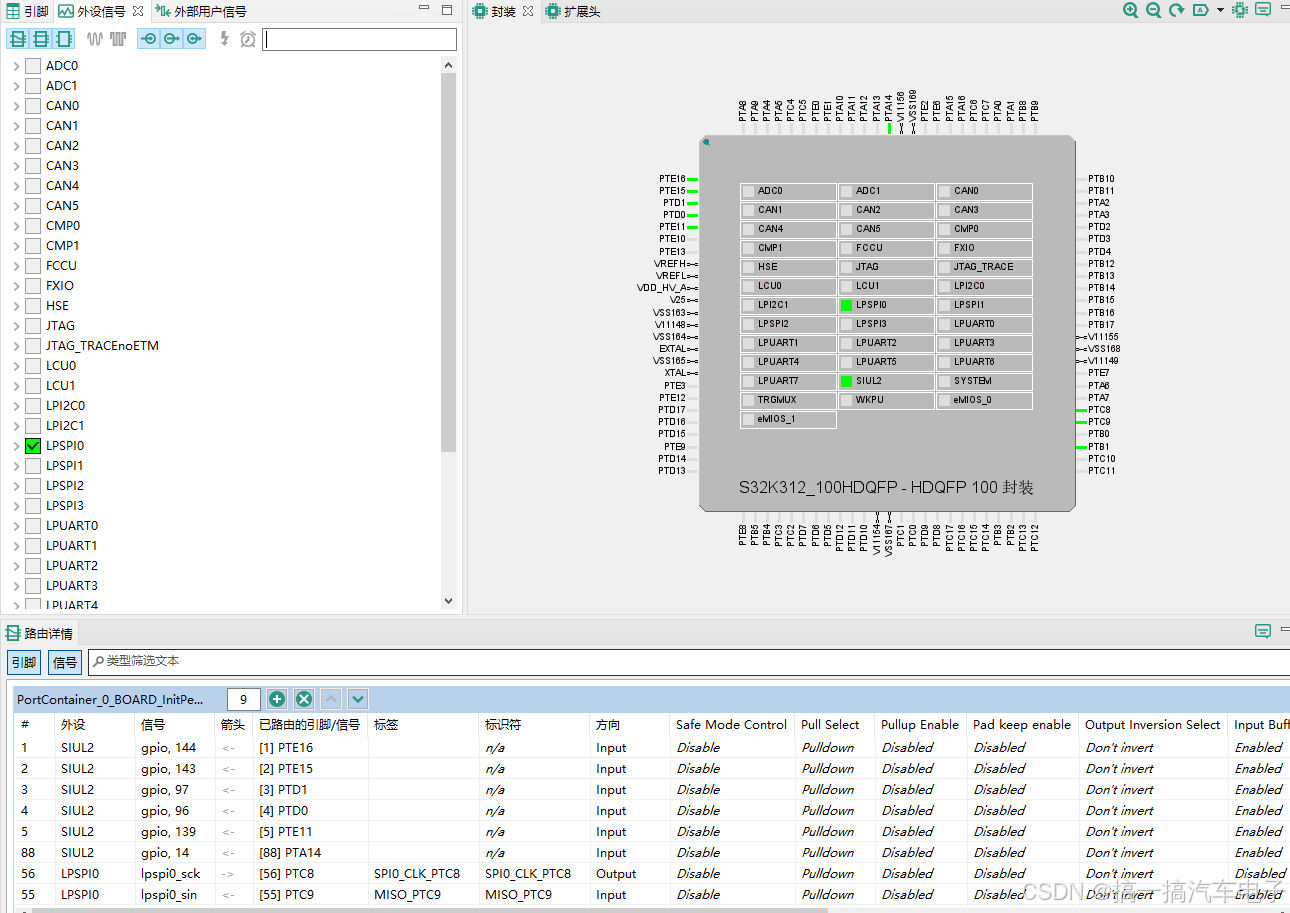

‌图形化配置流程（S32DS）‌：类似CT（Configuration Tool）界面，配置项直接内置在IDE中，无需额外插件管理。用户反馈其操作更直观，但核心配置（如Port引脚定义）与EB兼容，减少学习曲线‌

3. ‌代码生成机制‌
   ‌Pre-Build vs PostBuild模式‌：这是核心差异点。
   EB配置中，若选择‌Pre-Build‌，生成代码如Port_Init(NULL_PTR)，初始化参数硬编码，减少运行时开销但灵活性低‌

选择‌PostBuild‌时，代码如Port_Init(Port_Config)，通过结构体动态传递配置，便于调试但增加内存占用。EB需显式配置此选项，而S32DS图形化工具通常默认简化处理，较少暴露此细节‌
生成文件差异：EB输出Port_Cfg.h等文件包含Precompile开关，而S32DS生成代码更精简，但两者均需与上层应用（如Autosar OS）集成‌

4. ‌模块支持与扩展性‌
   EB配置提供更完整的MCAL模块覆盖（如DMA、GPT），支持复杂功能如DMAMUX触发模式（Always/Normal/Periodic trigger）和eDMA通道管理，需结合TRIGMUX等外设实现硬件加速‌

图形化配置（S32DS）在基础模块（如DIO、PWM）上表现相当，但高级功能（如DMA周期触发）需手动编码补充，扩展性较弱‌

5。
总结
EB配置工具更注重AUTOSAR标准化和可追溯性，适合车规级项目；图形化工具（S32DS）则以易用性和快速开发见长，两者配置项高度相似但EB在细节控制和合规性上更优‌。实践中，可根据项目复杂度选择工具组合（如EB用于MCAL底层，S32DS用于应用层）以平衡效率与规范。在这里插入代码片
