Unity 开源分享一个轻量路点编辑器插件 常用于对象寻路

Unity 食用文档（WaypointPath & Bezier 移动） 源码在最下方

---

1. 简介

本系统实现了一个可视化路点编辑器，支持：

• 在 Scene 视图中添加、删除、拖动路点

• 路点数据存储在 List<Vector3> 中

• 运行时对象沿路点移动

• 平滑贝塞尔曲线移动

• 移动时自动旋转以跟随方向

适合用于：

• NPC 巡逻

• 车辆行驶

• 相机轨迹

---

2. 核心组件

2.1 WaypointPath.cs

• 作用：存储路点数据，并在 Scene 中可视化

• 字段

字段	类型	说明
m_Points	List<Vector3>	路点列表（本地空间坐标）
m_Closed	bool	是否闭合路径
m_LineColor	Color	Gizmos 线颜色
m_SelectedColor	Color	当前选中点颜色
m_PointSize	float	路点球体大小
m_ShowIndices	bool	显示索引标签
m_SelectedIndex	int	当前选中路点（编辑器用）

• 功能

  • 在 Scene 中显示路点球体

  • 通过 Inspector 或 Scene 操作增删点

  • 支持闭合路径显示

• 示例 Gizmos 代码（编辑器显示点与索引）：

private void OnDrawGizmos() { Gizmos.matrix = transform.localToWorldMatrix; for (int i = 0; i < m_Points.Count; i++) { Gizmos.color = (i == m_SelectedIndex) ? m_SelectedColor : m_LineColor; Gizmos.DrawSphere(m_Points[i], m_PointSize); } }

---

2.2 WaypointPathEditor.cs

• 作用：自定义 Inspector 和 Scene 交互

• 功能

  • ReorderableList 显示路点

  • Inspector 上支持：

    • 添加 / 删除 / 插入路点

    • 闭合路径设置

    • 曲线平移 / 归中 / 等间距重采样（可选）

  • Scene 视图操作：

    • Shift + 左键：添加路点

    • 点击球体：选中路点

    • 拖动手柄：移动路点

    • Delete / Backspace：删除选中点

---

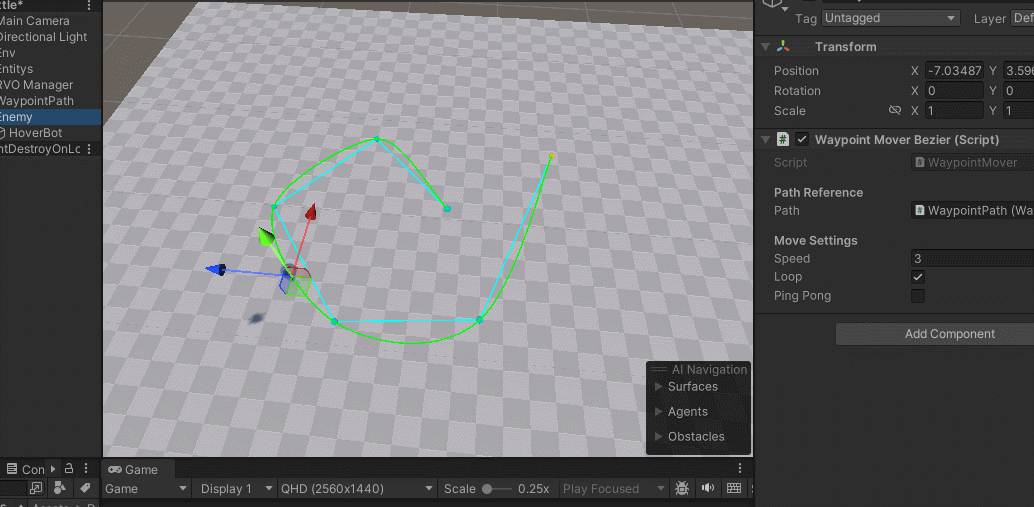

2.3 WaypointMoverBezier.cs

• 作用：运行时沿路点移动，并平滑旋转跟随方向

• 字段

字段	类型	说明
m_Path	WaypointPath	路点引用
m_Speed	float	移动速度
m_Loop	bool	循环播放
m_PingPong	bool	来回播放
m_CurrentIndex	int	当前起始点索引
m_Direction	int	来回模式方向
m_T	float	曲线进度 [0,1]

• 移动方式

  • 使用 Catmull-Rom 样条插值点

  • m_T 记录曲线段进度

  • 到达下一个点后切换索引

• 旋转方式

  • 计算切线方向：

  Vector3 dir = (CatmullRom(P0, P1, P2, P3, t + 0.01f) - pos).normalized; transform.rotation = Quaternion.LookRotation(dir, Vector3.up);

• Scene 视图可视化

  • 绘制 Catmull-Rom 样条曲线

  • 当前移动对象 → 下一个目标点线段

---

3. 使用方法

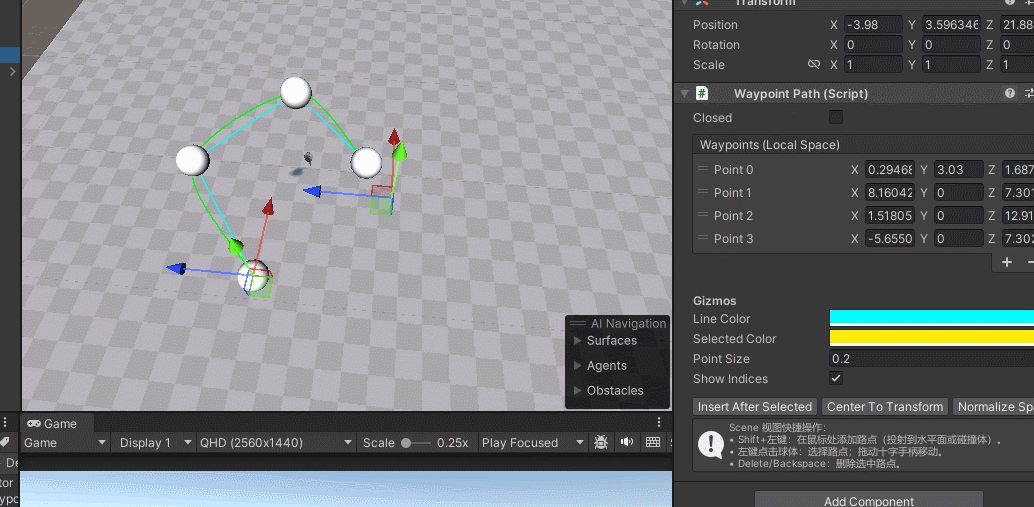

3.1 路点编辑

1. 创建空对象，挂上 WaypointPath。

2. 在 Inspector 添加几个路点，或在 Scene：

   • Shift + 左键点击地面添加

   • 左键点击球体选择，拖动调整

   • Delete 删除选中点

3. 可选：

   • 勾选 Closed 让路径闭合

   • 调整 m_LineColor / m_SelectedColor / m_PointSize

---

3.2 运行时移动

1. 找一个对象（Cube 或 NPC），挂上 WaypointMoverBezier。
