《防雷电路设计》---TVS介绍

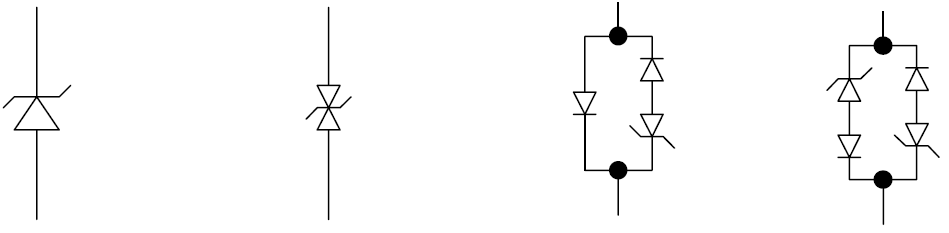

TVS的中文全称是瞬态电压抑制器（Transient Voltage Suppression），一种电压钳位型瞬态抑制二极管。

TVS是一种限压保护器件，作用与压敏电阻很类似。也是利用器件的非线性特性将过电压钳位到一个较低的电压值实现对后级电路的保护。

TVS（瞬态电压抑制二极管）与压敏电阻（MOV，金属氧化物压敏电阻）是两种常用的过压保护元件，但它们在工作原理、性能和应用上有显著区别。以下是它们的主要区别：

1. 工作原理

TVS（瞬态电压抑制二极管）： TVS是一种二极管，基于齐纳击穿原理工作。当反向电压超过其击穿电压时，TVS会迅速导通，将电压箝位在安全水平，并将电流引导到地。其响应时间非常快（纳秒级别），适用于保护敏感电路免受瞬态过压的损害。 压敏电阻（MOV）： 压敏电阻是一种非线性电阻元件，基于电压依赖性电阻（VDR）特性。当电压超过其阈值时，电阻急剧下降，吸收过压能量。其响应时间较慢（微秒级别），适用于吸收较大的浪涌电流。

2. 击穿电压与箝位电压

TVS：TVS的击穿电压和箝位电压非常精确，且箝位电压较低，适合对电压敏感的电路（如CMOS电路）。 + **压敏电阻**：压敏电阻的击穿电压范围较宽，且箝位电压较高，通常用于吸收较大的浪涌电流，但对电压精度要求不高的场合。

3. 响应时间

VS
