三极管驱动led灯搭配的电阻选取方法

1.三极管用来驱动指示灯；

2.目的让三极管工作在饱和区域，展示三极管的三种工作状态，截至，放大，饱和；

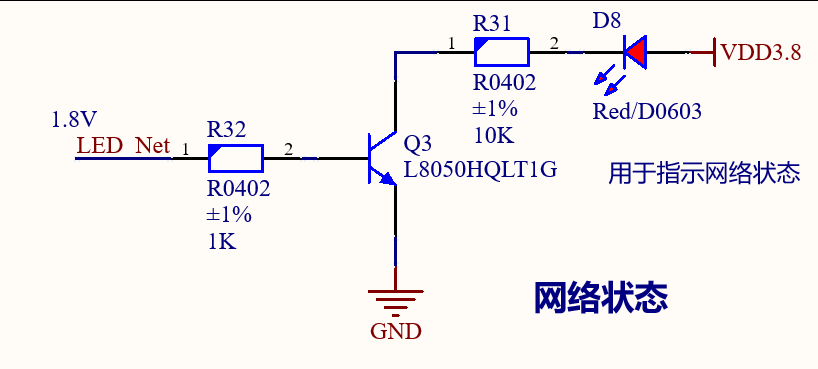

3.电路分析；

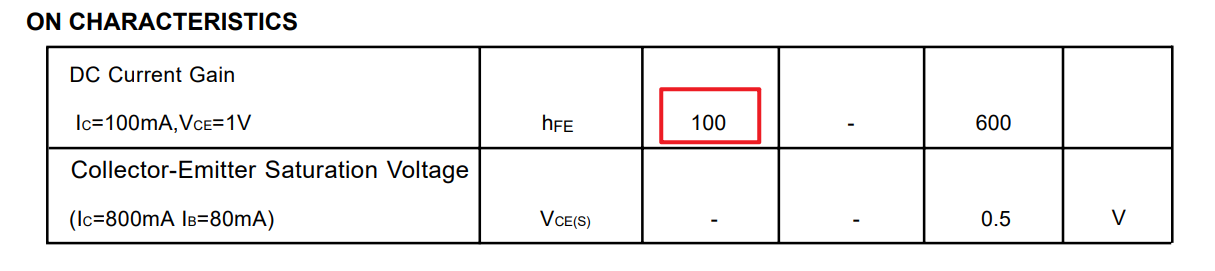

三极管 L8050HQLT1G放大倍数β等于100

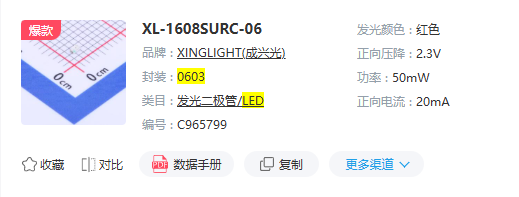

led灯的压降 2.3V

当三极管导通的时候Vce压降一般认为是0V

R31=（3.8-2.3）/20=75R

Ib=20/100=200ua

当三极管导通的时候，认为Vbe=0.7v

R23=（1.8-0.7）/200=5.5K

R23取小于5.5K

4.进行反向验证；

当R23取1K的时候

Ib=（1.8-0.7）/1=1.1ma

Ic=βIb=100*1.1=110ma

R31的压降就是

110*75=8.25V

这已经超过 Vcc 了，所以管子肯定是工作在饱和状态的。
