佰力博检测与您探讨电晕极化时有时会击穿是什么原因

1、材料缺陷与结构问题
材料内部的缺陷（如气孔、杂质、夹层等）是导致击穿的主要原因。例如，提到，元件内部存在气孔、杂质或致密度低等问题，会导致局部电场集中，从而引发击穿。此外，元件内部的应力集中或极化过程中的不均匀形变也可能导致击穿。

2、电场分布不均与局部放电
电场均匀性对击穿电压有显著影响。在不均匀电场中，局部放电会加速绝缘材料的劣化，最终导致击穿。此外，局部放电产生的活性气体和机械损伤也会加速材料老化，降低击穿电压。

3、温度与时间效应
温度升高和长时间作用会显著降低击穿电压。例如，热击穿在高频或长时间作用下更容易发生。此外，长时间的局部放电会导致材料老化，最终导致电化学击穿。

4、材料本身性能不足
材料的电阻率低、绝缘性能差或烧结工艺不当（如还原气氛导致绝缘下降）也可能导致击穿。

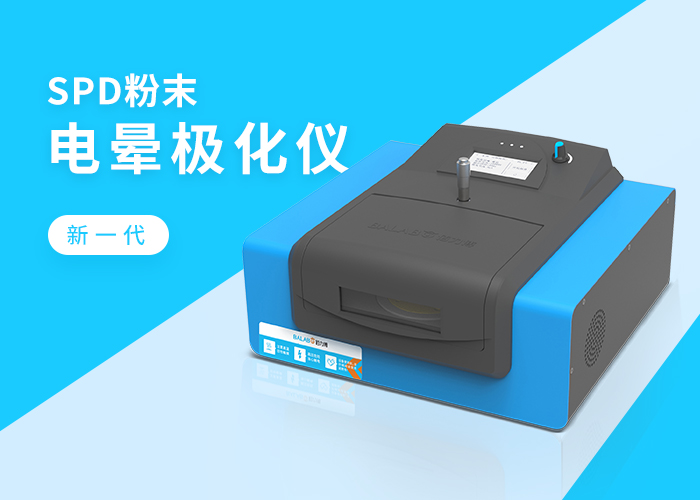

SPD电晕单通道高压极化仪是针对高校实践压电陶瓷极化而研发的，设备精密小巧，操作简单快捷，适用于薄膜和薄片材料的极化，可以让学生熟悉和掌握压电陶瓷材料的极化方法，培养他们理论实践、分析问题和解决问题的能力，是教学型压电陶瓷极化研究的必备实验仪器！

高压极化仪在极化时击穿，可能由材料缺陷、电场不均、局部放电、温度效应、工艺控制不当或材料性能不足等多方面原因引起。解决此类问题需从材料选择、工艺优化、极化参数控制及环境条件等方面综合考虑。
