【Proteus仿真】【51单片机】基于51单片机密码锁

news 2025/8/20 9:16:06

一、主要功能

二、使用步骤

三、硬件资源

四、软件设计

五、实验现象

一、主要功能

1、LCD1602液晶显示
2、矩阵按键
3、掉电存储保护，修改密码，两种用户模式
4、密码输出错误提示，超过次数警报
5、密码输出正确，指示灯点亮

二、使用步骤

按下开机键启动系统，LCD显示屏提示"输入密码"并显示光标闪烁‌
通过4×4矩阵键盘输入数字密码(输入时以"*"号显示保密)‌
按"#"键确认输入，系统验证密码‌

三、硬件资源

1、51单片机核心模块
2、按键模块
3、24C02存储模块
4、蜂鸣器模块
5、继电器模块
6、LCD1602显示模块

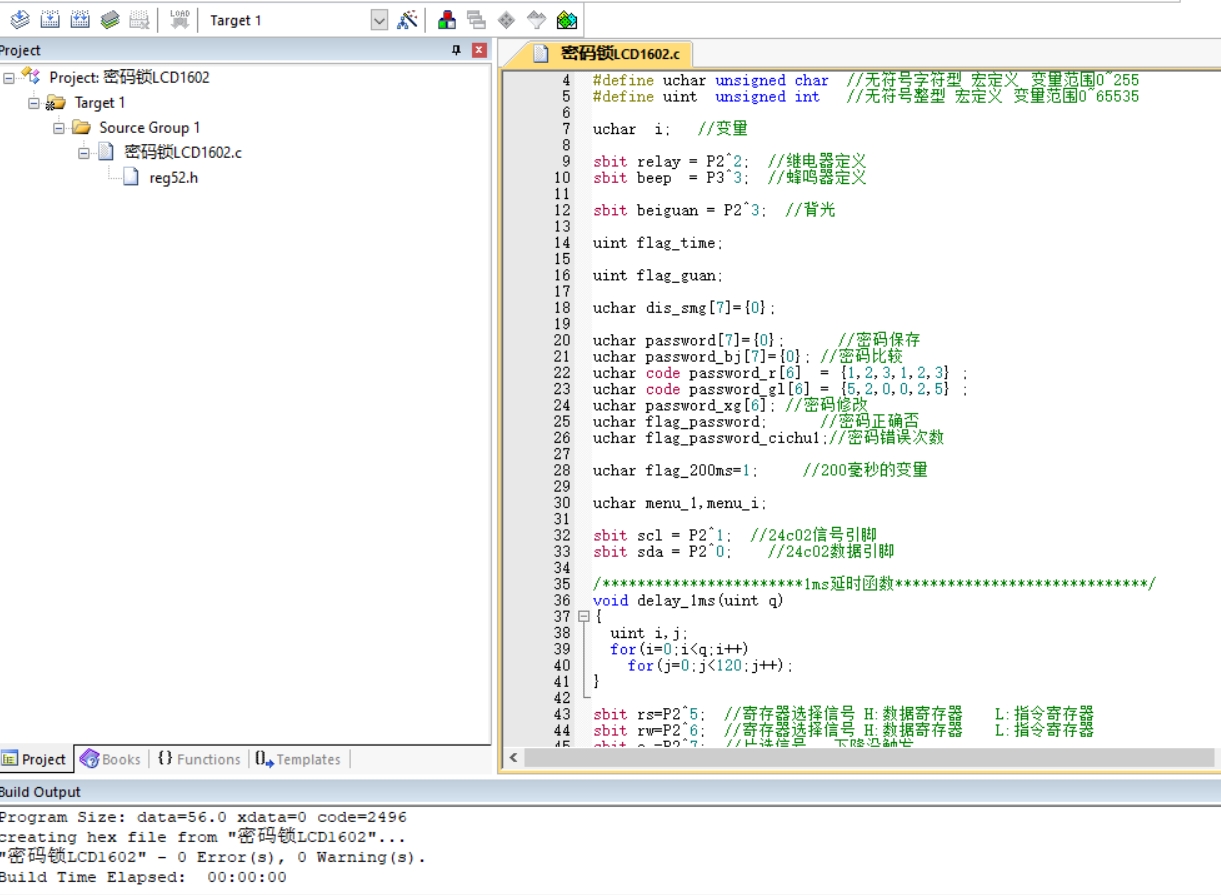

四、软件设计

#include <reg52.h>   //调用单片机头文件
#define uchar unsigned char //无符号字符型宏定义   变量范围0~255
#define uint unsigned int   //无符号整型宏定义   变量范围0~65535

uchar i; //变量

sbit relay = P2^2; //继电器定义
sbit beep = P3^3; //蜂鸣器定义

sbit beiguan = P2^3; //背光

uint flag_time;

uint flag_guan;

uchar dis_smg[7]={0};

uchar password[7]={0};   //密码保存
uchar password_bj[7]={0};   //密码比较
uchar code password_r[6] = {1,2,3,1,2,3} ;
uchar code password_gl[6] = {5,2,0,0,2,5} ;
uchar password_xg[6];   //密码修改
uchar flag_password; //密码正确否
uchar flag_password_cichu1;//密码错误次数

uchar flag_200ms=1; //200毫秒的变量

uchar menu_1,menu_i;

sbit scl = P2^1;   //24c02信号引脚
sbit sda = P2^0; //24c02数据引脚

/***********************1ms延时函数*****************************/
void delay_1ms(uint q)
{
   uint i,j;
   for(i=0;i<q;i++)
       for(j=0;j<120;j++);
}

sbit rs=P2^5;   //寄存器选择信号 H:数据寄存器     L:指令寄存器
sbit rw=P2^6;   //寄存器选择信号 H:数据寄存器     L:指令寄存器
sbit e =P2^7;   //片选信号下降沿触发

/********************************************************************
* 名称 : delay_uint()
* 功能 : 小延时。
* 输入 : 无
* 输出 : 无
***********************************************************************/
void delay_uint(uint q)
{
while(q--);
}

/********************************************************************
* 名称 : write_com(uchar com)
* 功能 : 1602指令函数
* 输入 : 输入的指令值
* 输出 : 无
***********************************************************************/
void write_com(uchar com)
{
    rs=0;   //写指令
   rw=0;   //对1602写操作
   P0=com;   //P0口对1602写指令数据
   delay_uint(25);
   e=1;       //e=1使能信号
   delay_uint(100); //延时一下等1602完成操作
   e=0;
}

/********************************************************************
* 名称 : write_data(uchar dat)
* 功能 : 1602写数据函数
* 输入 : 需要写入1602的数据
* 输出 : 无
***********************************************************************/
void write_data(uchar dat)
{
    rs=1;   //写数据
   rw=0;   //对1602写操作
   P0=dat;      //P0口对1602写数据
   delay_uint(25);
   e=1;       //e=1使能信号
   delay_uint(100); //延时一下等1602完成操作
   e=0;
}

/*********************光标控制***********************/
void lcd1602_guanbiao(uchar open_off,uchar add)
{
   if(open_off == 1) //开光标
   {
       write_com(0x80+add); //将光标移动到秒个位
       write_com(0x0f); //显示光标并且闪烁
   }
   else
   {
       write_com(0x0c); //关光标
   }
}

/***********************lcd1602上显示两位十进制数************************/
void write_lcd2(uchar hang,uchar add,uchar date)
{
    if(hang==1)
       write_com(0x80+add);       //1602写第一行的地址
   else
       write_com(0x80+0x40+add);   //1602写第二行的地址
    write_data(0x30+date/10%10);   //显示十位数
   write_data(0x30+date%10);   //显示个位数
}

/***********************lcd1602上显示这字符函数************************/
void write_string(uchar hang,uchar add,uchar *p)
{
   if(hang==1)
       write_com(0x80+add);   //1602写第一行的地址
   else
       write_com(0x80+0x40+add); //1602写第二行的地址
   while(1)
   {
       if(*p == '\0') break;   //\0字符串的结尾标志 break结束while循环结束写字符
       write_data(*p);   //写数据
       p++;   //指针地址加1
   }
}
