变电站智能辅助监控系统：结构框架、功能模块及配套设备指南
1 变电站智能辅助监控系统结构
变电站智能辅助监控系统由视频监控子系统、环境监测子系统、安全警卫子系统、门禁子系统、灯光智能控制子系统等组成。同时平台还预留了通信接口，以便接入相当独立的消防子系统。
变电站智能辅助监控系统不是独立的系统，还需与站内信息一体化平台进行 信息交互，并通过信息一体化平台与变电站自动化系统（SCADA系统）进行信 息交互、行为互动，满足智能变电站对变电站智能辅助监控系统提出的新需求， 综合监控平台与信息一体化平台间采用DL/T860规约进行通信。根据现行的国 网集采招标文件，变电站智能辅助监控系统（虚线框内）各子系统连接、和其他系统的连接详见上图。
2 变电站智能辅助系统业务子系统
2.1 环境监测子系统

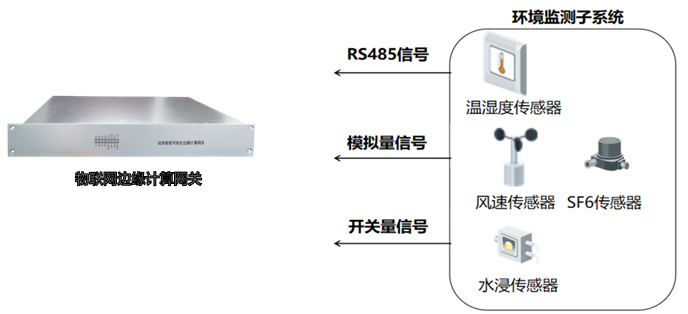

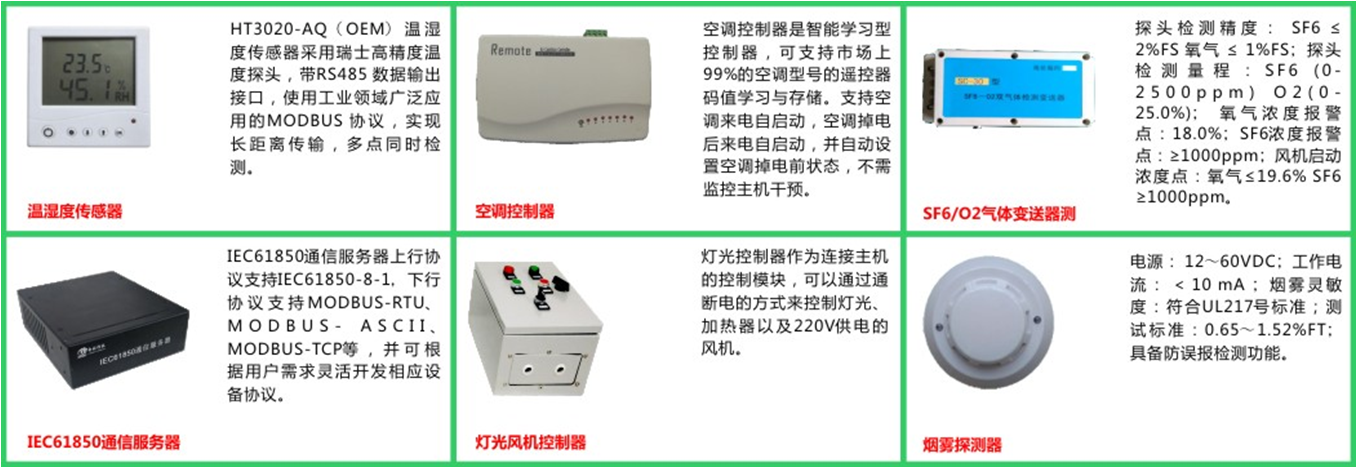

环境监测子系统可根据变电站的实际需求，配置温湿度、风速、水浸、液位、SF6等探测器等环境监测设备，并这些环境信息通过信号处理单元实现数据集中上传。并可以以电子地图、表盘等多种方式实时显示并记录每个温湿度、风速传感器所监测到的数值，显示短时间段内的变化情况曲线图。
2.2 视频监控子系统

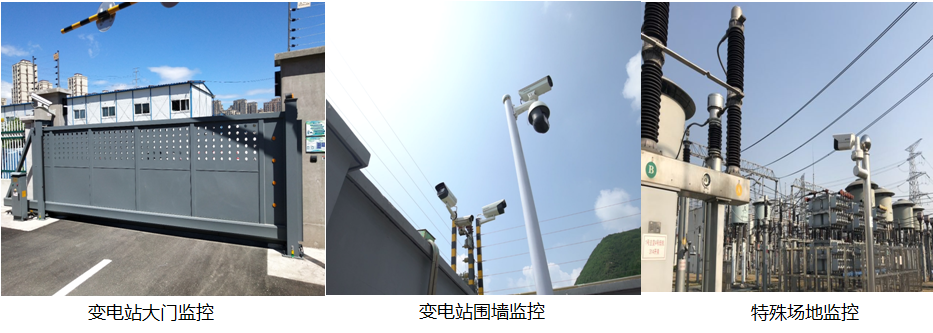

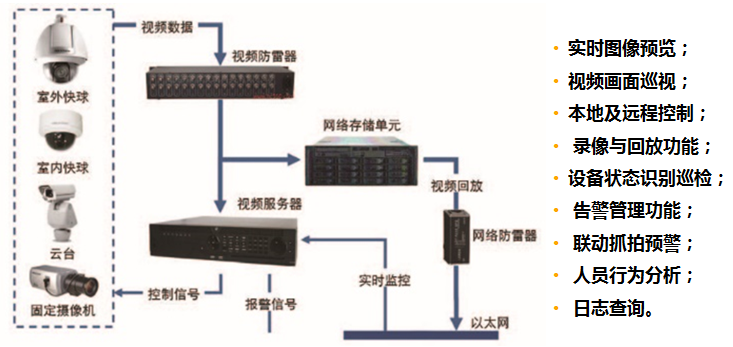

视频监控子系统主要由室内外球机、固定摄像机、视频服务器(处理单元)、视频存储单元、智能分析服务器等设备组成。负责对全站重要电气设备、安装地点及变电站环境、变电站安全进行全天候的视频监视。
视频监控子系统与环境检测子系统、安防子系统、门禁子系统进行无缝集成，当其他子系统发生警情时，可以联动云台摄像机预置位瞬间定位到报警现场、联动摄像机抓拍报警画面，联动摄像机对报警现场进行实时录像，方便进行事后查询取证。
2.3 门禁子系统

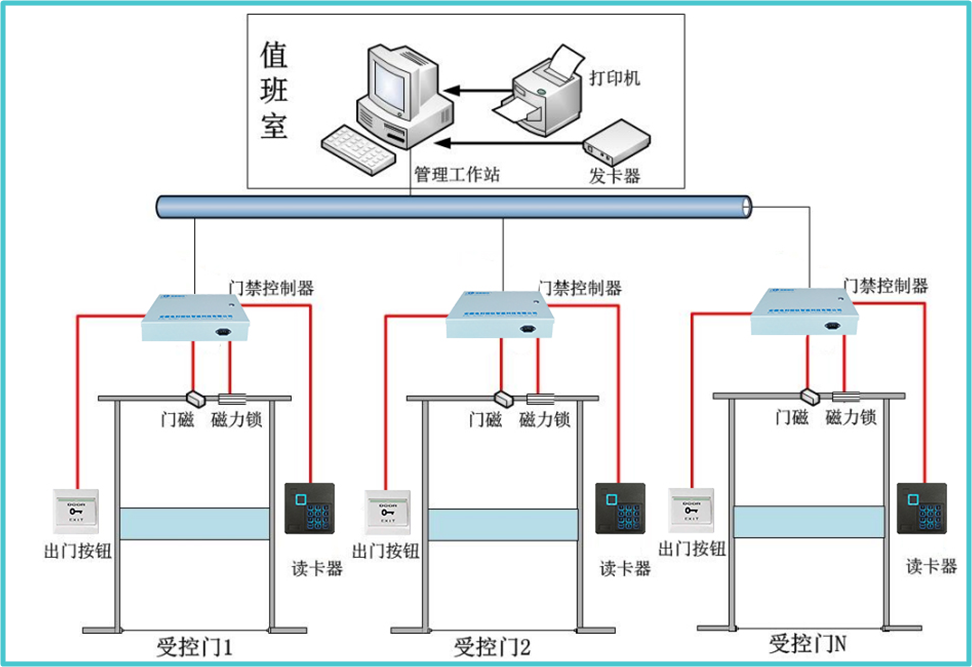

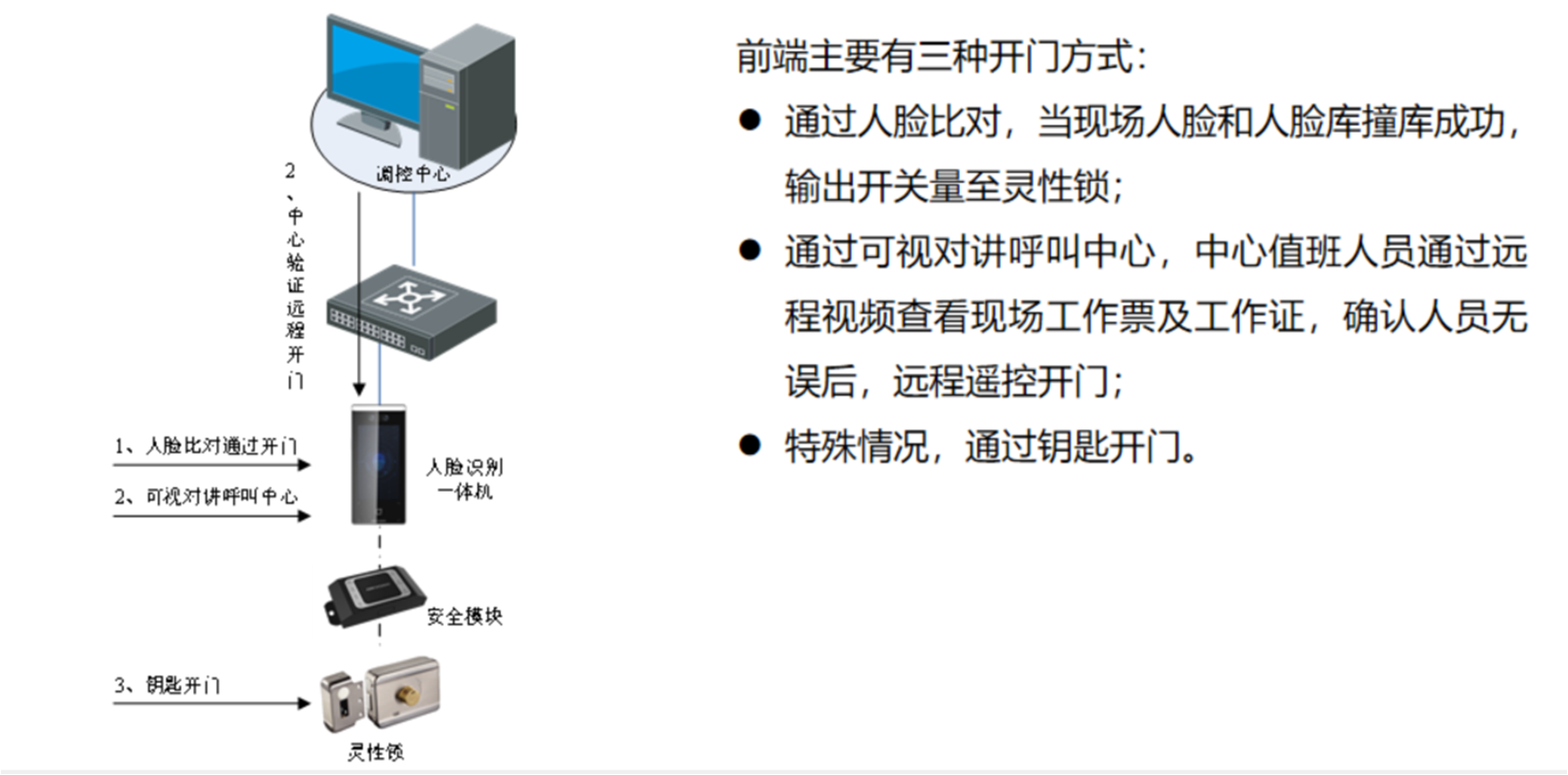

门禁子系统主要由门禁控制器、读卡器、门铃、门磁和电锁等组成。
具有对变电站大门及相关门户出入远程控制、实时监控、保安防盗报警、对多种开门方式及进出状态记录、存储、远程读取、分析处理等多种功能。
2.4 安全警卫子系统
2.5 灯光智能控制子系统

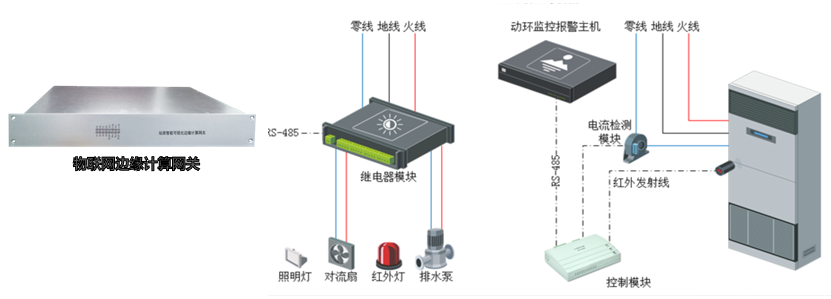

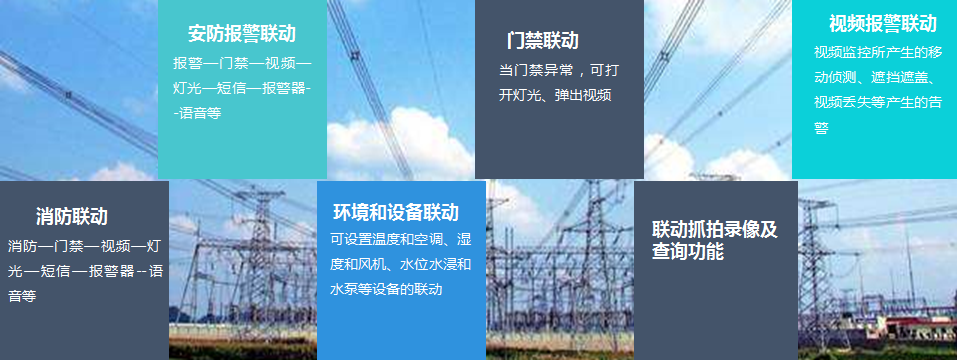

灯光智能控制子系统主要由各种输出继电器模块、以及空调控制器等设备控制模块组成。继电器模块、空调控制模块通过线缆直接与物联网智能主机连接，当触发预警条件时，主机根据联动配置规则，通过控制模块实时驱动相关设备开关，如非法入侵联动辅助灯光照明、温湿度联动空调、消防报警联动声光、视频等。
2.6 消防子系统接入

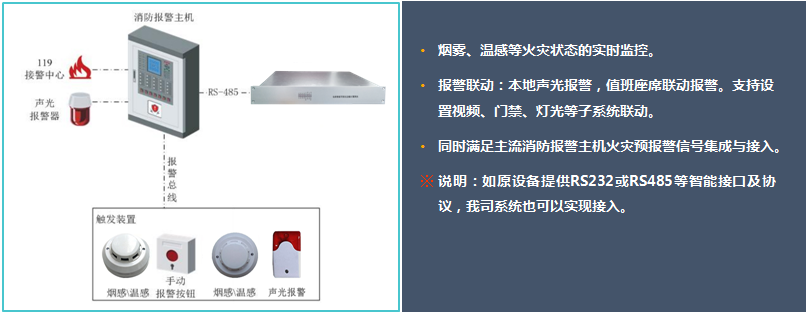

消防子系统通过感烟、感温探测器等探测装置，实时监测变电站室内主要区域的火情状态，发生火灾时，及时发出报警信号。
系统主要由感烟探测器、感温探测器、明火探测器、手动报警按钮、火灾报警控制器等组成。
2.7 智能联动子系统
2.8 SF6在线监测子系统
SF6 泄漏在线监测系统由 SF6 监测主机、SF6 和氧气变送器、温湿度变送器、 风机控制器、电缆、后台软件组成。
传感采集器内可实时测量 GIS 开关室内 SF6 气体浓度、氧气浓度和环境温、 湿度等相关参数，后台监控系统可实时显示各参数数值，超限预警，历史数据及曲线查询统计等功能。
2.9 电缆无线测温子系统系统

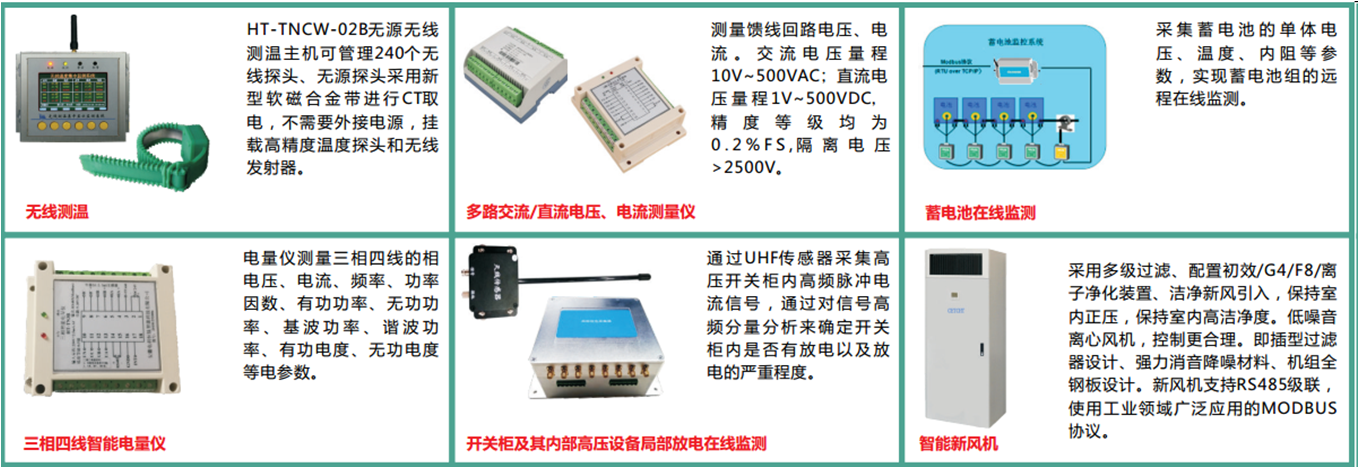

CT感应电流取电测量，实时监测柜体内部易发热电气部件（开关触头、母排等）监测温度。
序号 | 监测项目 | 安装位置 |
1 | 开关柜 动静触头 | 上、下ABC三相触头铜排 |
2 | 母线接头 | 接头部位 |
3 | 电缆接头 | 接头部位 |
4 | 易过热点 | 易过热点部位 |
2.10 机器人智能巡检子系统

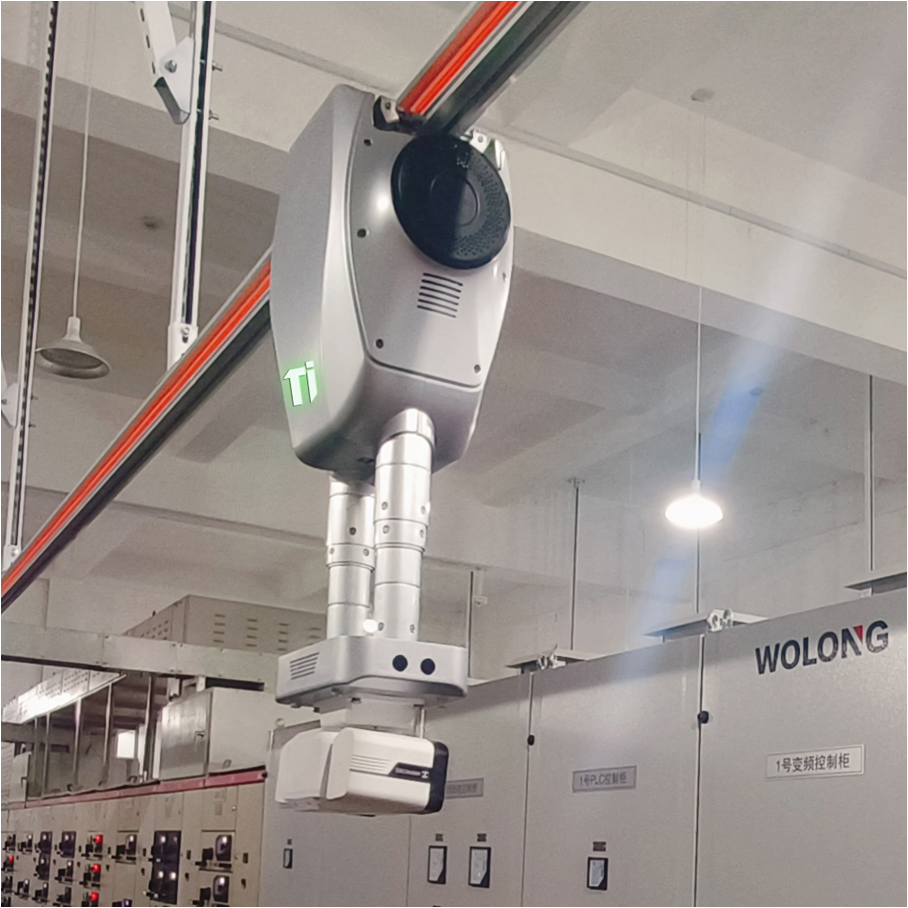

挂轨式室内智能巡检机器人由电源模块、通讯模块、运动模块、检测组件、防碰撞模块、语音对讲模块、辅助照明模块等组成。检测组件具备可见光检测模块、环境温湿度检测模块、声音检测模块，可选配红外测温模块、环境气体检测模块、局部放电检测模块。
3 配套设备

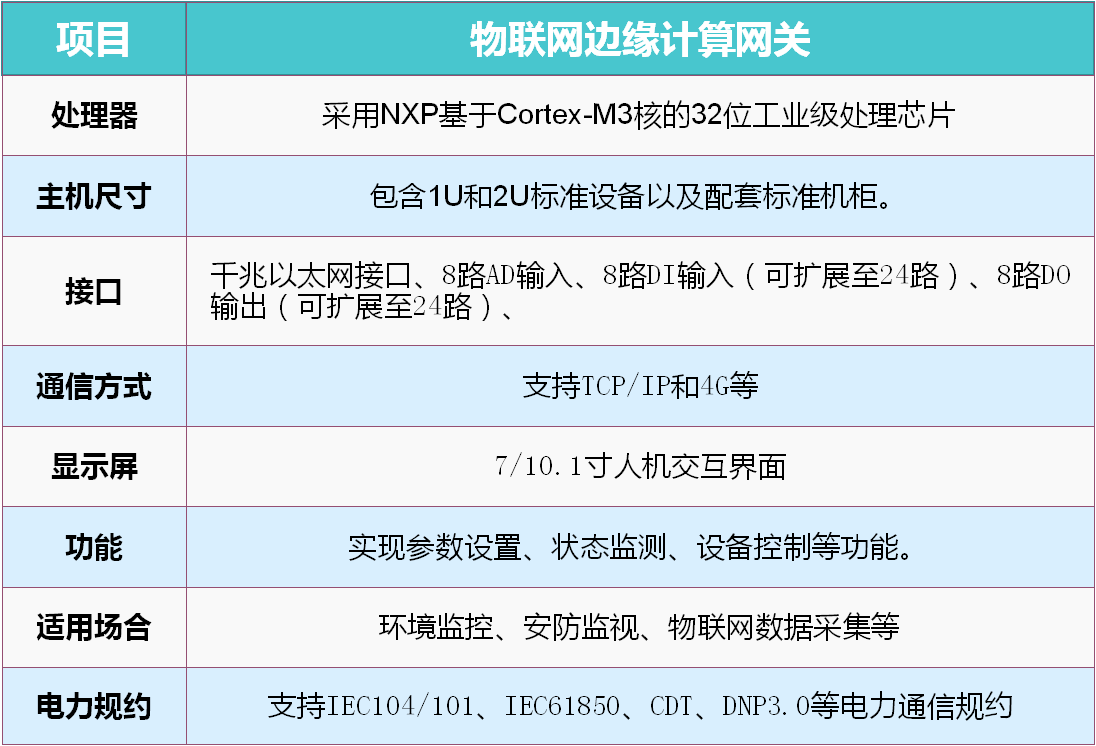

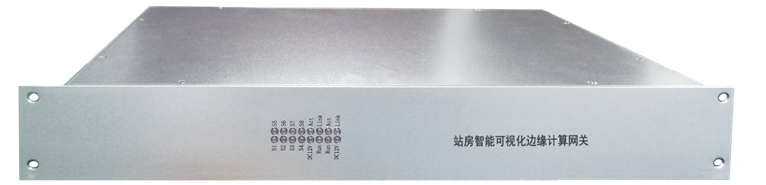

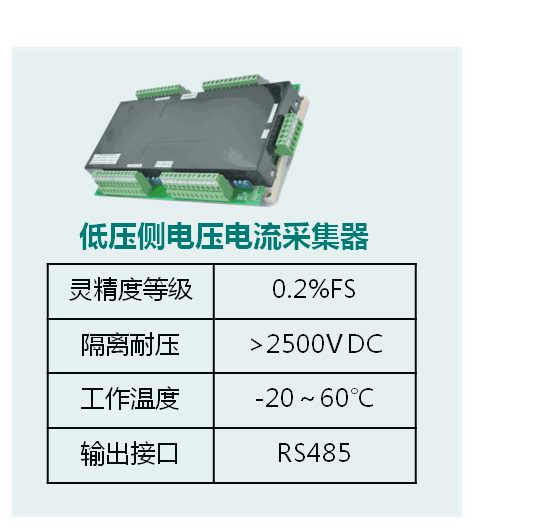

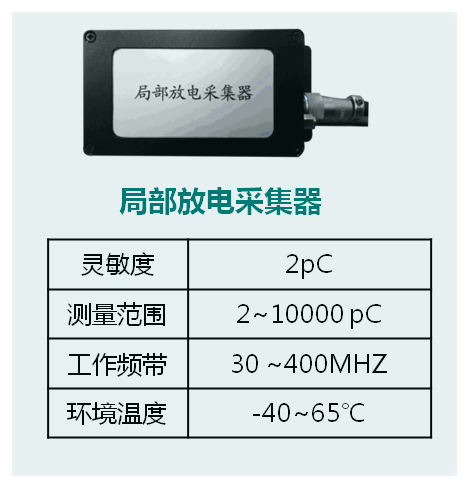

物联网边缘计算网关 是变电站辅助监控系统的核心设备，主要解决站端多系统集成问题。
通过IO\4-20mA\RS485接口与各业务子系统连接，实现设备状态，电气量、环境量等各种数据汇聚、处理为数字信号，实现报警信息实时分析、存储、传输等功能。
并同时支持电力规约提供向上数据接口，供平台访问与管理。
