dc_shell (六)

### 使用 Milkyway 数据库
Milkyway 数据库是 Synopsys Galaxy™ 设计平台统一的设计存储格式。该数据库为物理设计数据提供持久存储，将 Galaxy 平台工具连接在一起。它会定期更新新功能，以支持 EDA 技术。

设计编译器将经过映射且未统一的设计写入 Milkyway 数据库，包括网表、综合约束以及任何物理指导信息，此时使用 `write_milkyway` 命令。您可以在整个 Galaxy 流程中使用单个 Milkyway 库。

**注意**：设计编译器不支持 `read_milkyway` 命令。

使用 Milkyway 数据库时，您无需使用诸如 Verilog 或 VHDL 之类的中间网表文件交换格式，来与其他 Synopsys Galaxy 平台工具通信。在设计编译器中使用 Milkyway 数据库之前，您必须准备一个设计库，并了解以下概念和任务：
- 关于 Milkyway 数据库
- 使用 Milkyway 数据库的指南
- 准备使用 Milkyway 数据库
- 写入 Milkyway 数据库

### 关于 Milkyway 数据库
Milkyway 数据库将设计数据存储在 Milkyway 设计库中，将物理库数据存储在 Milkyway 参考库中。
- **Milkyway 设计库**
用于存储设计数据（即未统一的、已映射的网表和约束）的 Milkyway 目录结构被称为 Milkyway 设计库。您可以通过设置 `mw_design_library` 变量，为当前会话指定 Milkyway 设计库的根目录路径。
- **Milkyway 参考库**
用于存储物理库数据的 Milkyway 目录结构被称为 Milkyway 参考库。参考库包含标准单元、宏单元和焊盘单元。有关创建参考库的信息，请参阅 Milkyway 文档。
您可以通过将 `mw_reference_library` 变量设置为根目录路径，为当前会话指定 Milkyway 参考库。列表中的顺序意味着冲突解决的优先级。如果多个参考库中有同名单元，第一个参考库具有优先权。

在使用 Milkyway 数据库之前，请参阅：
- **所需许可证和文件**
- **调用 Milkyway 环境工具**

### 所需许可证和文件
在使用 Milkyway 数据库之前，您需要具备以下所需的许可证和文件：
- **Milkyway 接口许可证**
设计编译器提供此许可证，用于运行 `write_milkyway` 命令。
- **逻辑库源文件（.lib）**
- **已编译的数据库**
- 逻辑库（.db），包含标准单元的时序、功耗、功能、测试等信息。
- Milkyway 库（FRAM），包含工艺技术数据。

调用 Milkyway 环境工具
要调用 Milkyway 环境工具，请输入：



该命令会检出 Milkyway 接口许可证。Milkyway 环境工具是一个图形用户界面（GUI），可用于操作 Milkyway 库。您可以使用该工具维护 Milkyway 设计库，例如删除设计中未使用的版本。

使用 Milkyway 数据库的准则
当使用 write_milkyway 命令时，请遵循以下准则：

确保 Milkyway 参考库中存在的所有单元在时序库中有对应的单元。Milkyway 参考库中单元的端口方向是根据时序库中单元的端口方向设置的。如果 Milkyway 参考库中有单元但时序库中没有，那么 Milkyway 参考库中这些单元的端口方向将不会被设置。
在运行 write_milkyway 命令之前，先运行 uniquify 命令。
必须确保逻辑库和 Milkyway 工艺文件中的单位一致。
SDC 文件不包含单位信息。如果逻辑库和 Milkyway 工艺文件中的单位不一致，write_milkyway 命令无法自动转换它们。例如，如果逻辑库使用f法（femtofarad）作为电容单位，而 Milkyway 工艺文件使用皮法（picofarad）作为电容单位，write_sdc 命令的输出将显示不同的网络负载值。
在以下示例中，运行 write_milkyway 命令之前，逻辑库和 Milkyway 工艺文件中的电容单位不一致。显示了网络 gpdhi_word_d_21 的负载信息：

运行 write_milkyway 命令后，SDC 文件显示：

设计编译器区分大小写。在运行 write_milkyway 命令之前，您可以通过执行以下任务，以不区分大小写的模式使用该工具：
准备链接库中所使用库的大写版本。
使用 change_names 命令确保网表为大写形式。

准备使用 Milkyway 数据库
您使用 Milkyway 设计库来指定物理库，并以 Milkyway 格式保存设计。创建 Milkyway 设计库所需的输入是 Milkyway 参考库和 Milkyway 工艺文件。

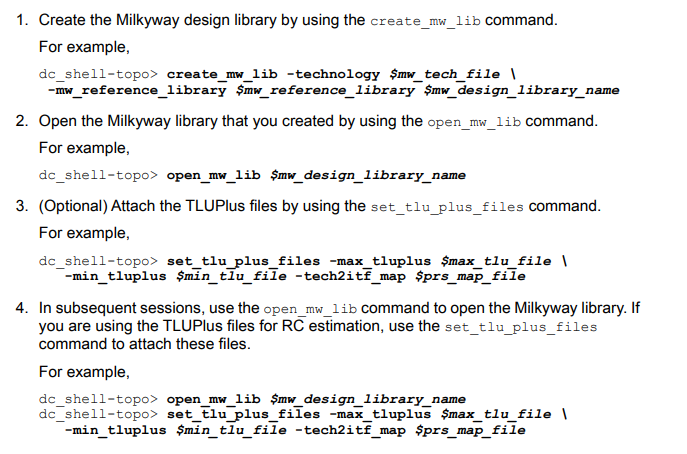

要创建一个 Milkyway 设计库，

写入 Milkyway 数据库
要将设计数据保存到 Milkyway 设计库中，请使用write_milkyway命令。write_milkyway命令将网表和物理数据从内存写入 Milkyway 设计库格式，重新创建层次结构保留信息，并将当前设计的设计数据保存到一个设计文件中。设计文件的路径为 design_dir/CEL_file_name.version，其中 design_dir 是在mw_design_library变量中指定的位置。

例如，使用-output选项指定文件名。



要将内存中的设计信息写入名为 testmw 的 Milkyway 库，并将设计命名为 TOP，请执行以下操作：

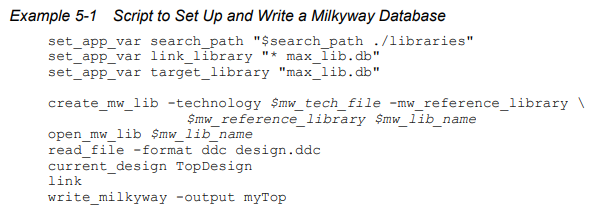

示例 5 - 1 展示了一个用于设置和写入 Milkyway 数据库的脚本。

### 关于 write_milkyway 命令的要点
使用 write_milkyway 命令时，请记住以下几点：
- 必须在运行 write_milkyway 命令之前运行 create_mw_lib 命令。
- 如果设计文件已经存在（即，在相同输出目录的设计上运行过 write_milkyway 命令），write_milkyway 命令会创建一个额外的设计文件，并增加版本号。必须确保在 Milkyway 中打开正确的版本；默认情况下，Milkyway 会打开最新版本。为避免创建额外版本，请使用 -overwrite 选项覆盖当前版本的设计文件，以节省磁盘空间。
- 该命令不会修改内存中的数据。
- 内存中设计里存在的、在 Milkyway 中有等效属性的属性会被转换（并非设计数据库中的所有属性都会被转换）。
- 使用 write_milkyway 命令转换的层次化网表会在 Milkyway 数据库中保留其层次结构。

### 写入Milkyway格式时的限制
在以Milkyway格式写入设计时，需注意以下限制：
- **设计必须是已映射的**
由于Milkyway格式描述的是物理信息，它仅支持已映射的设计。不能使用Milkyway格式存储未映射设计的设计数据。
- **设计不能包含多个实例**
在以Milkyway格式保存设计之前，必须对设计进行唯一化处理。使用`check_design -multiple_designs`命令来报告与多重实例化设计相关的信息。
- **write_milkyway命令将整个层次化设计保存到单个文件中**
write_milkyway命令将整个层次化设计保存到单个Milkyway设计文件中。无法为每个子设计生成单独的设计文件。
- **保存设计时，write_milkyway命令不会保存模块抽象实例**
当以Milkyway格式保存设计时，write_milkyway命令不会在Milkyway设计库中保存模块抽象实例。必须以`.ddc`格式显式保存每个模块抽象。有关模块抽象使用的更多信息，请参阅分层模型文档。
