基于wireshark的USB 全速硬件抓包工具USB Sniffer Lite的使用
1、前言
随着MCU的发展和需求的增多，USB已成为主流MCU的标配外设，但很多还是全速或低速IP，因此往往用不上高速抓包设备。
2、安装wireshark和拷贝抓包插件
将抓包插件拷贝到wireshark的extcap目录里，可参考基于wireshark的USB 高速硬件抓包工具USB Sniffer的使用-CSDN博客
抓包插件下载链接 【免费】USBSnifferLite全速版Wireshark抓包插件中文版资源-CSDN下载
3、抓包工具选购链接
有需要的朋友可支持一下，小巧实惠，且满足常见MCU的USB软件开发工作，支持自动速度识别，支持硬件包过滤、端点过滤，支持硬件时间戳及包序号
淘宝链接
4、线路连接
USB Sniffer Lite 的Type A公头接装有wireshark的Monitor（监控）电脑，接入后红灯闪烁，Type C接测试主机（Host）,可以和Monitor是同一台，也可以是不同的，Type A 母座接被测试设备（Device)，如下示意图

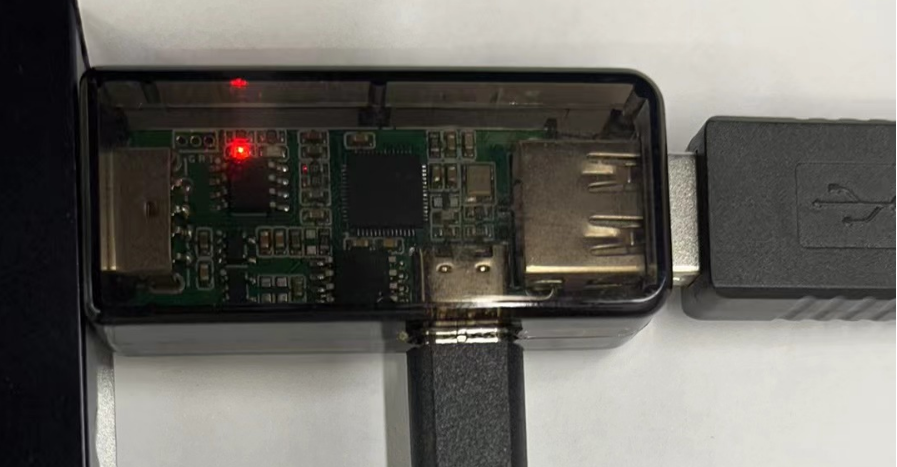

接入后红灯闪烁
5、抓包设置

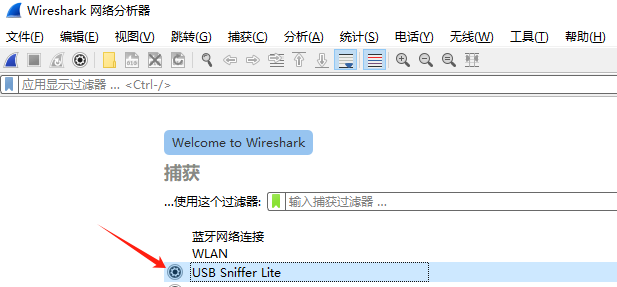

5.1 打开wireshark，点击USB Sniffer Lite前的选项按钮

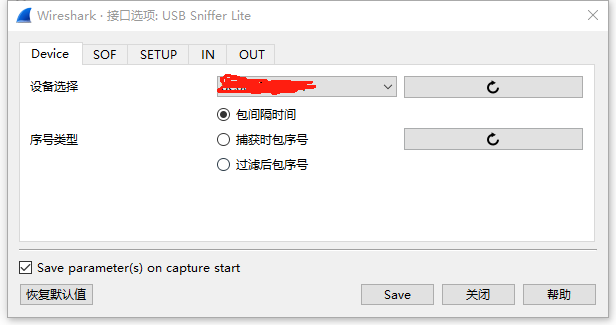

5.2 Device页内容如下：
5.2.1 设备选择：当有多个Sniffer时选择用哪个Sniffer进行捕获
5.2.2 序号类型：

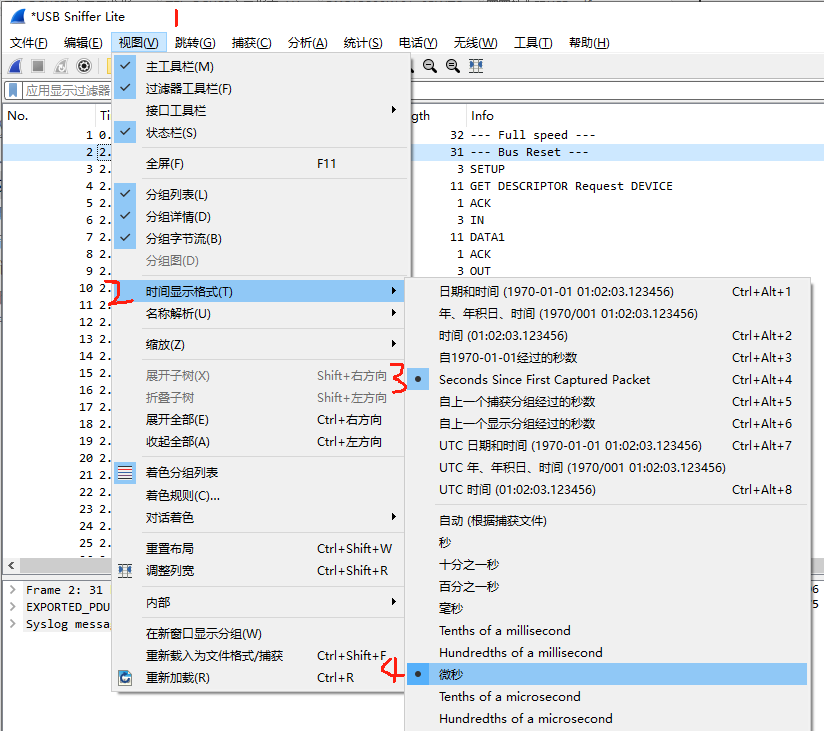

a) 包间隔时间，数据包出现时的时间戳，精度为微秒，在捕获页面显示时可设置为
捕获后的效果如下：

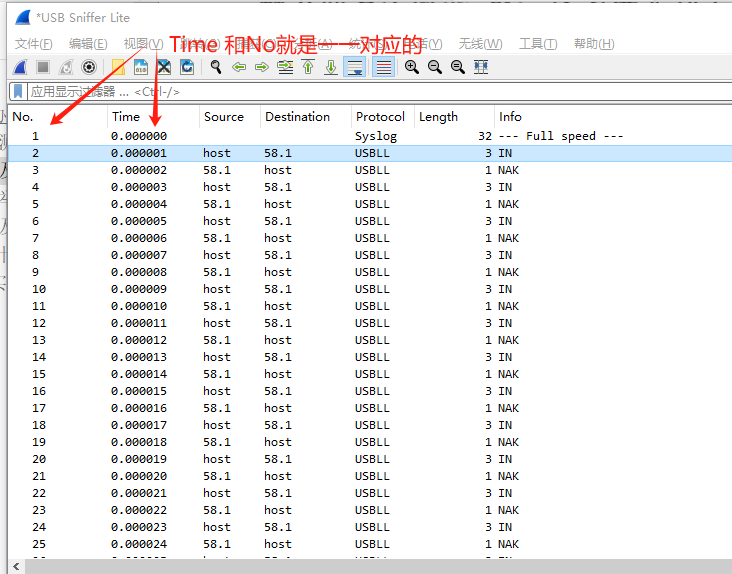

b) 捕获时包序号，数据包被捕获时的顺序号，第一包为0，第二包为1,以此类推，这样可以知道是否有丢包，只是显示格式目前还没研究清楚，如何让它显示整数
c) 过滤后包序号，数据包经过滤后的顺序号，过滤掉的就不计入，比如设置为不捕获SOF，不勾选IN的NAK（也就是不捕获未应答的IN数据包），这样上传上来的序号就是连续的

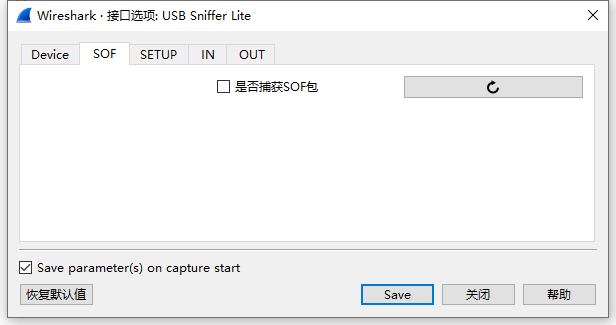

5.2 SOF页，用于设置是否捕获SOF包，当您不需要SOF包时，可以选择不捕获，从而减少包数

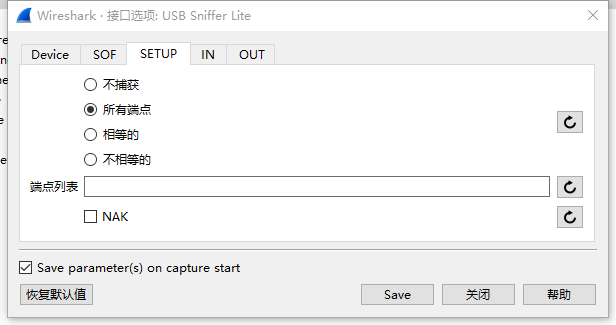

5.3 SETUP页，用于设置是否捕获SETUP包
可以是不捕获，可以是捕获所有端点的，可以是捕获指定端点的，也可以是捕获与指定端点不相等的，指定的端点在端点列表里给出。比如只想捕获端点1的控制传输，则选择相等的，端点列表填1
SETUP令牌包后只能使用DATA0数据包，且只能发送到设备的控制端点，而且设备必须接收，所以NAK其实是没有必要，这里只是保留着。
一般来说SETUP包都不是很多，所以可捕获所有端点的。

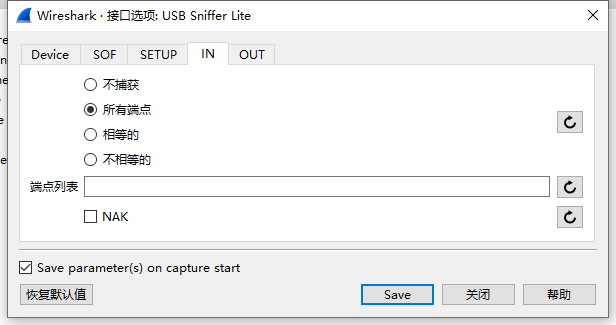

5.4 IN 页，用于设置如何捕获输入数据包
和SETUP类似，不同在于，当勾选NAK时，Device否认（NAK）包也会被捕获，这是可能会产生大量的无效数据包；当不勾选时，只捕获Device应答（ACK）的数据。

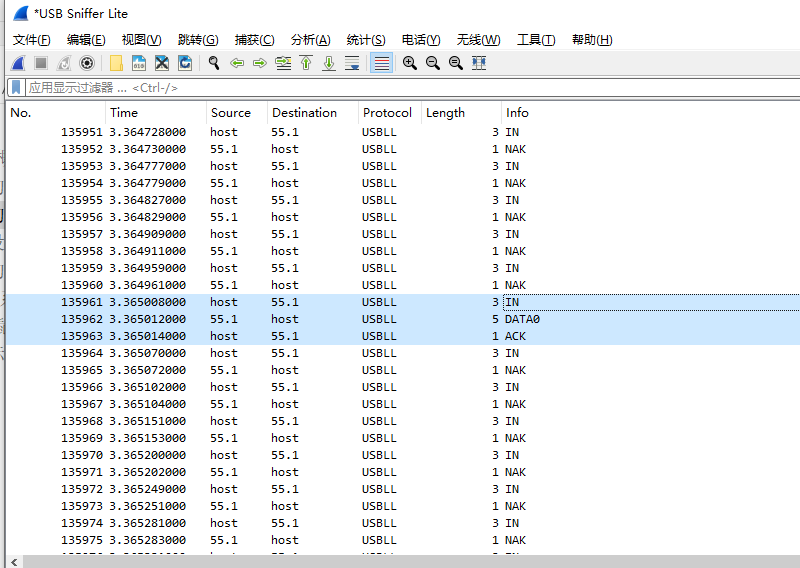

如下是勾选的情况，可以看出有大量的NAK的IN包

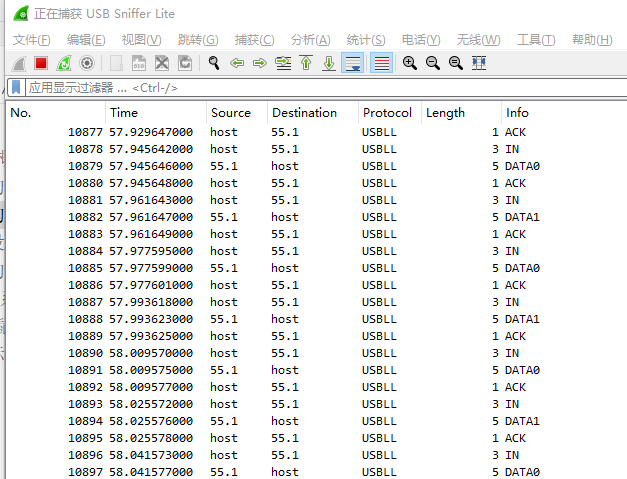

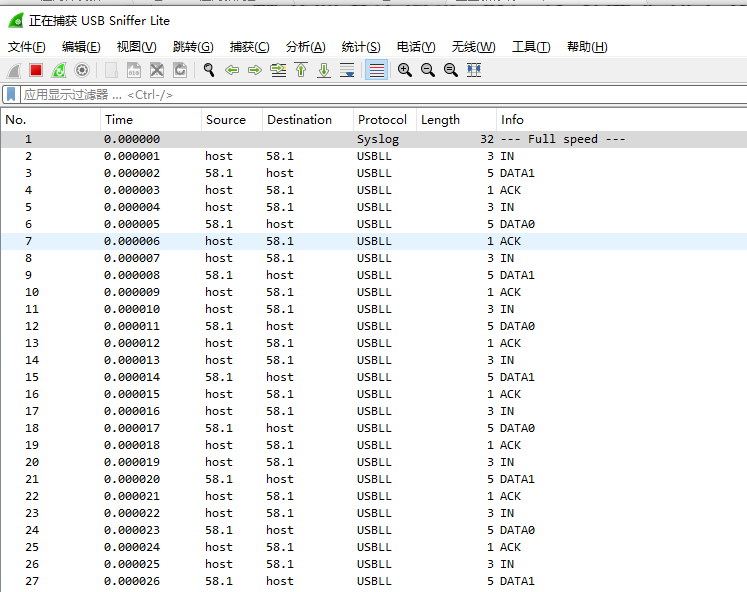

如下是不勾选的情况，可以看出只有被Device ACK的包被捕获下来

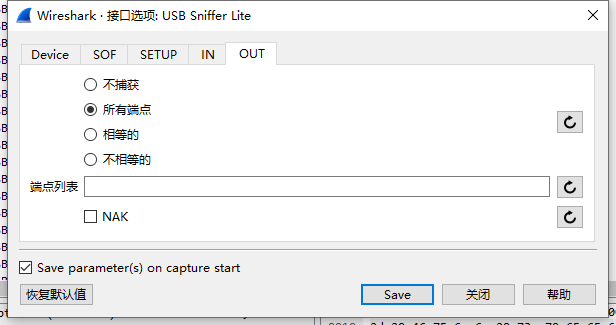

5.5 OUT页，用于设置如何捕获输出数据包

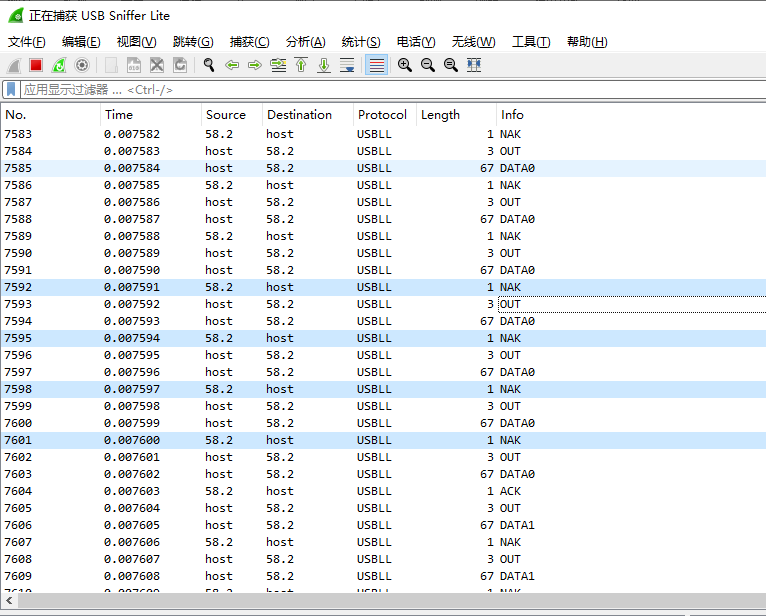

功能和IN 页类似，如勾选NAK，有大量的未应答包别捕获进来

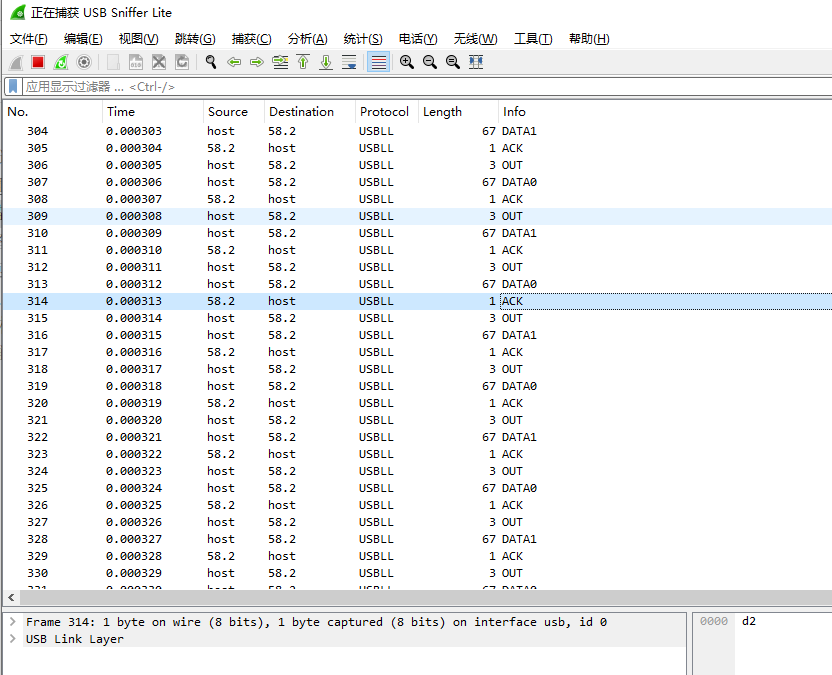

如下是不勾选，只有被ACK的包被捕获进来了
设置好后，进行保存
6、开始抓包

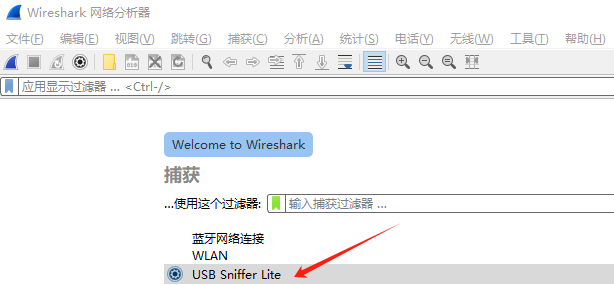

双击 USB Sniffer Lite，即可启动抓包

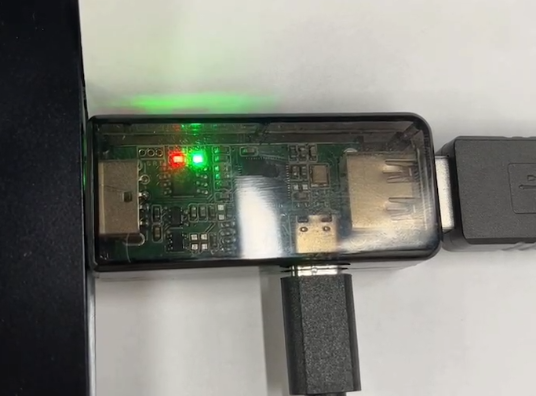

这时Sniffer的绿灯亮起，然后插入USB 全速或低速Device，绿灯开始闪烁

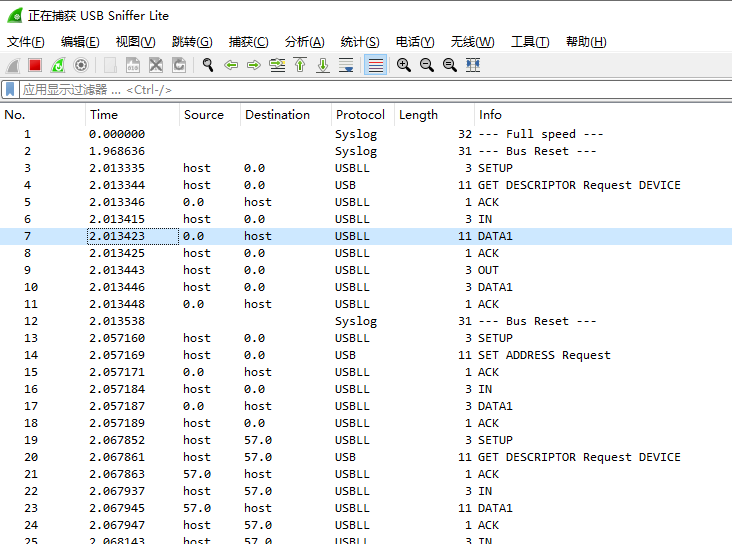

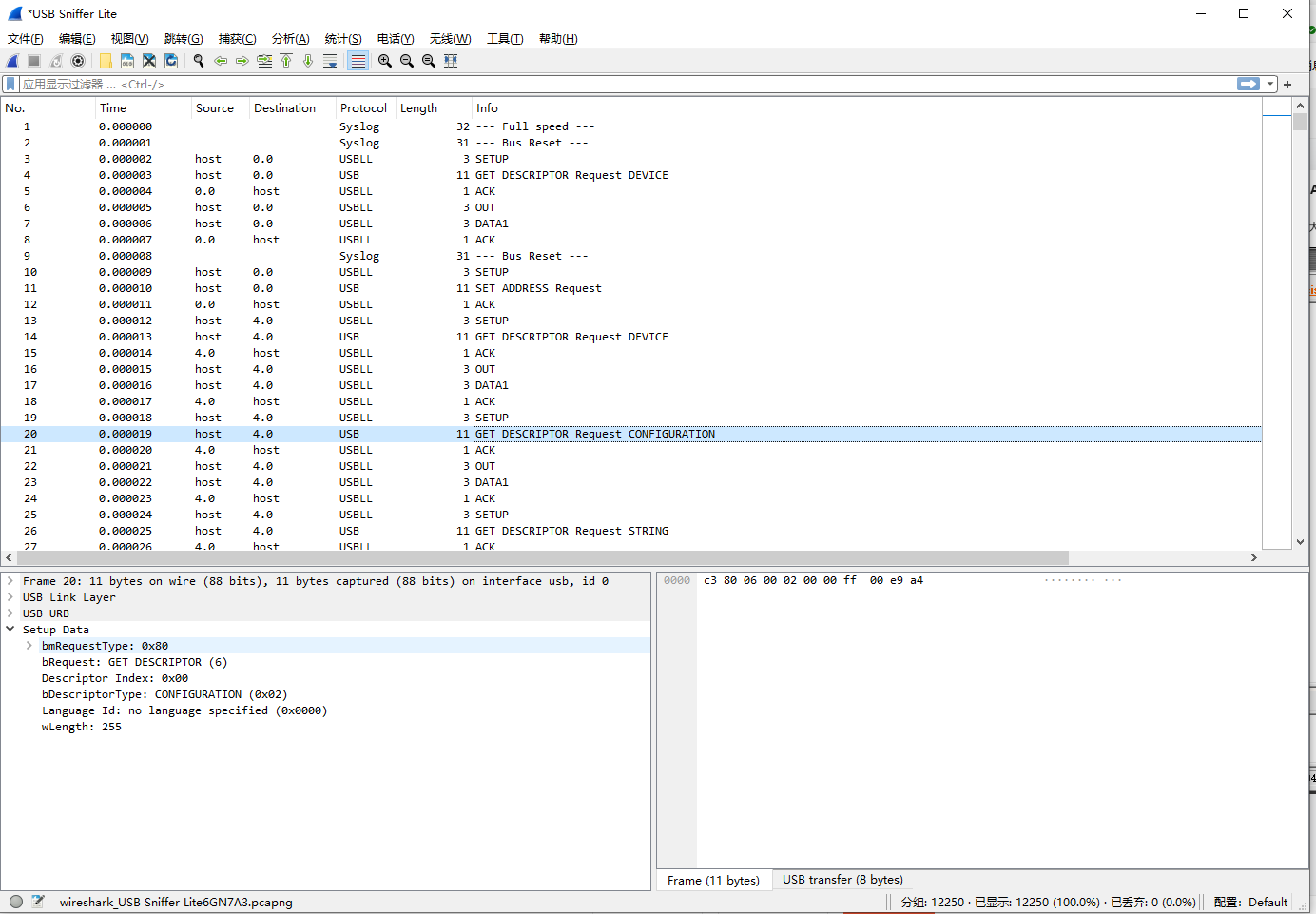

如下是捕获的数据
5、结语
USB协议比较复杂，不对的地方欢迎大家批评指正
