DevOps进阶

代码审计

介绍

SonarQube 是一个开源的代码质量管理平台，用于自动化检测代码中的质量问题和安全漏洞，帮助团队持续提升代码质量。

官方地址：https://www.sonarsource.com/products/sonarqube/downloads/

核心功能

静态代码分析

• 自动识别代码缺陷（如空指针异常）、安全漏洞（如SQL注入）和代码异味（不良设计），支持30+编程语言（Java、C#、Python等）。

• 集成PMD、FindBugs、Checkstyle等插件增强检测能力，提供深度规则定制。

多维质量指标

• 分析代码重复率、复杂度（圈复杂度）、注释覆盖率及单元测试覆盖率（需集成JaCoCo等工具）。

• 量化技术债务，生成修复优先级建议。

开发流程集成

• 无缝对接CI/CD工具（Jenkins、GitLab CI、GitHub Actions），提交代码后自动触发扫描。

• 通过IDE插件（SonarLint）实时反馈问题，支持开发阶段即时修复。

质量门禁（Quality Gate）

• 定义质量阈值（如漏洞数量上限），未达标代码自动阻断合并或部署。

部署

# 在jenkins服务器上拉取postgres数据库和代码审计sonarqube镜像
[root@Jenkins docker]# docker pull postgres
# 此版本为TLS长期稳定版
[root@Jenkins docker]# docker pull sonarqube:8.9.6-community# 创建代码审计容器脚本
[root@Jenkins docker]# mkdir /usr/local/docker/sonarqube-docker/
[root@Jenkins docker]# cd /usr/local/docker/sonarqube-docker/
[root@Jenkins sonarqube-docker]# cat > docker-compose.yaml << EOF
version: '3.1'
services:db:image: postgrescontainer_name: dbports:- 5432:5432networks:- sonarnetenvironment:POSTGRES_USER: sonarPOSTGRES_PASSWORD: sonarsonarquebe:image: sonarqube:8.9.6-communitycontainer_name: sonarqubedepends_on:- dbports:- 9000:9000networks:- sonarnetenvironment:SONAR_JDBC_URL: jdbc:postgresql://db:5432/sonarSONAR_JDBC_USERNAME: sonarSONAR_JDBC_PASSWORD: sonar
networks:sonarnet:driver: bridge
EOF
[root@Jenkins sonarqube-docker]# docker-compose up -d# 查看容器
[root@Jenkins sonarqube-docker]# docker ps -a
CONTAINER ID   IMAGE                              COMMAND                   CREATED              STATUS                          PORTS                                                                                      NAMES
e95cf1837d4d   sonarqube:8.9.6-community          "bin/run.sh bin/sona…"   About a minute ago   Exited (0) About a minute ago                                                                                              sonarqube
edecbb87c868   postgres                           "docker-entrypoint.s…"   49 seconds ago   Up 48 seconds   0.0.0.0:5432->5432/tcp, :::5432->5432/tcp                                                                      db

查看日志，查找失败原因

# 容器未运行查看日志
[root@Jenkins sonarqube-docker]# docker logs -f sonarqube
ERROR: [1] bootstrap checks failed. You must address the points described in the following [1] lines before starting Elasticsearch.
bootstrap check failure [1] of [1]: max virtual memory areas vm.max_map_count [65530] is too low, increase to at least [262144]
ERROR: Elasticsearch did not exit normally - check the logs at /opt/sonarqube/logs/sonarqube.log
2025.08.11 03:53:00 INFO  es[][o.e.n.Node] stopping ...
2025.08.11 03:53:00 INFO  es[][o.e.n.Node] stopped
2025.08.11 03:53:00 INFO  es[][o.e.n.Node] closing ...
2025.08.11 03:53:00 INFO  es[][o.e.n.Node] closed
2025.08.11 03:53:00 WARN  app[][o.s.a.p.AbstractManagedProcess] Process exited with exit value [es]: 78
2025.08.11 03:53:00 INFO  app[][o.s.a.SchedulerImpl] Process[es] is stopped
2025.08.11 03:53:00 INFO  app[][o.s.a.SchedulerImpl] SonarQube is stopped

解决问题：虚拟内存太小，max virtual memory areas vm.max_map_count [65530] is too low,increase to at least [262144]，需要扩容

[root@Jenkins sonarqube-docker]# cat /etc/sysctl.conf
......
vm.max_map_count=262144
[root@Jenkins sonarqube-docker]# sysctl -p
vm.max_map_count = 262144
# 重新创建
[root@Jenkins sonarqube-docker]# docker-compose up -d
Starting db ... done
Starting sonarqube ... done
[root@Jenkins sonarqube-docker]# docker ps -a
CONTAINER ID   IMAGE                              COMMAND                   CREATED          STATUS          PORTS                                                                                      NAMES
814750ad3b62   sonarqube:8.9.6-community          "bin/run.sh bin/sona…"   39 seconds ago   Up 38 seconds   0.0.0.0:9000->9000/tcp, :::9000->9000/tcp                                                  sonarqube
edecbb87c868   postgres                           "docker-entrypoint.s…"   49 seconds ago   Up 48 seconds   0.0.0.0:5432->5432/tcp, :::5432->5432/tcp                                                  db

页面访问

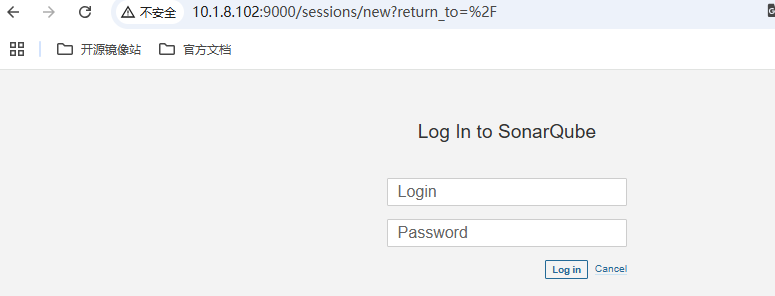

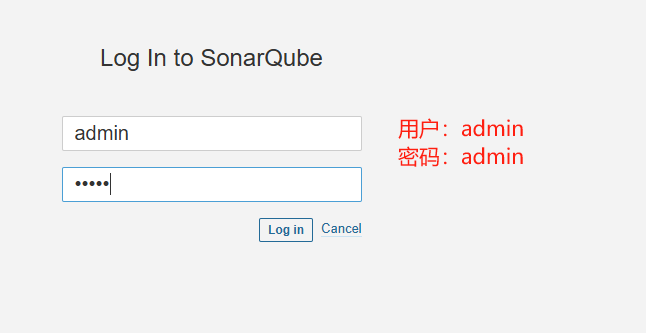

登录

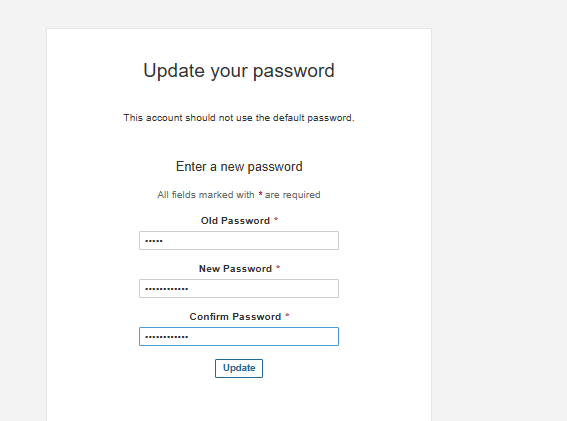

更新密码

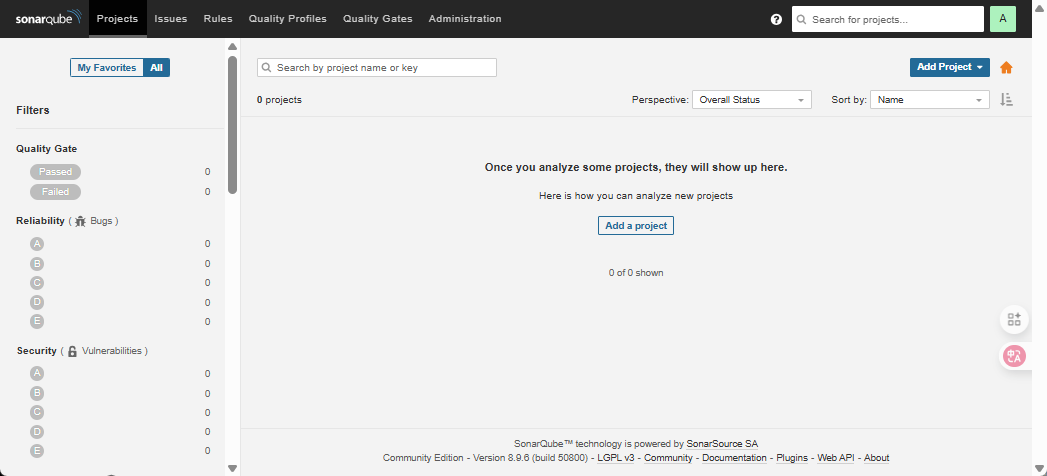

登陆成功

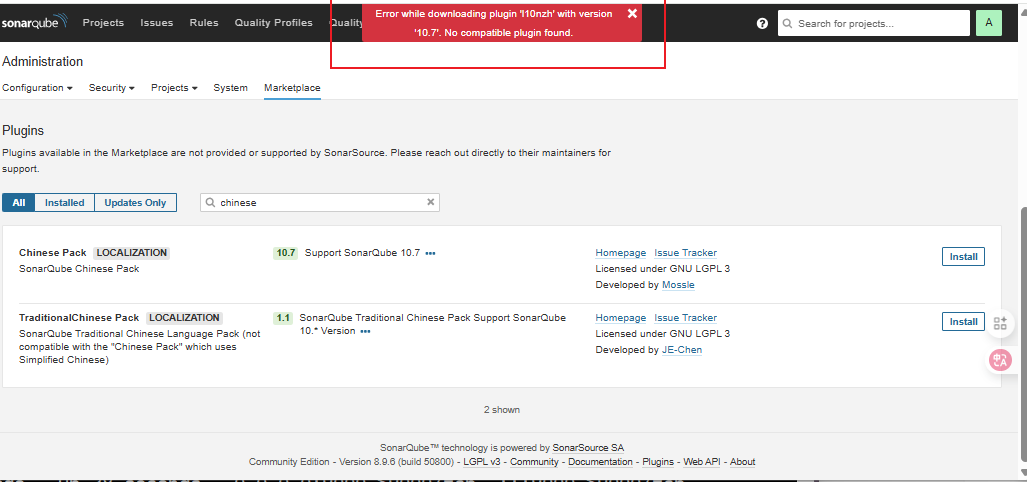

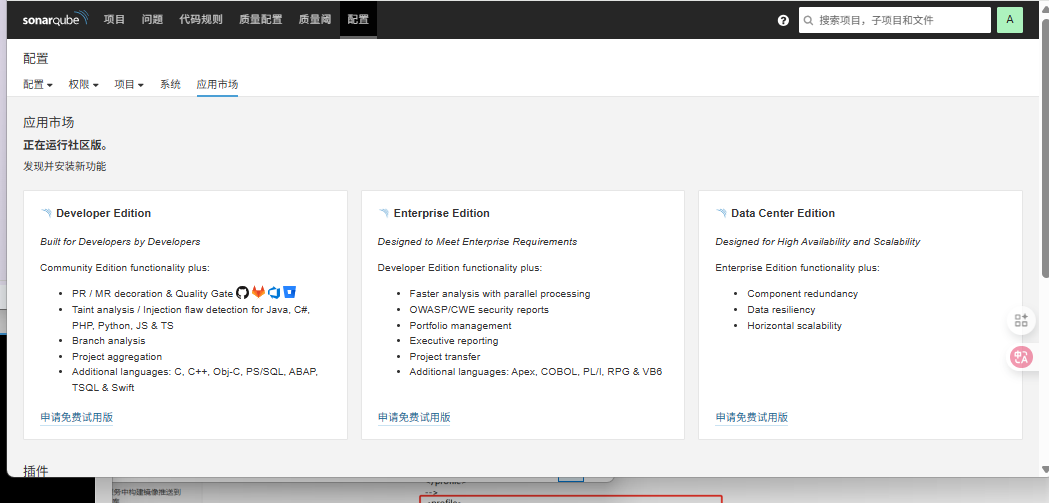

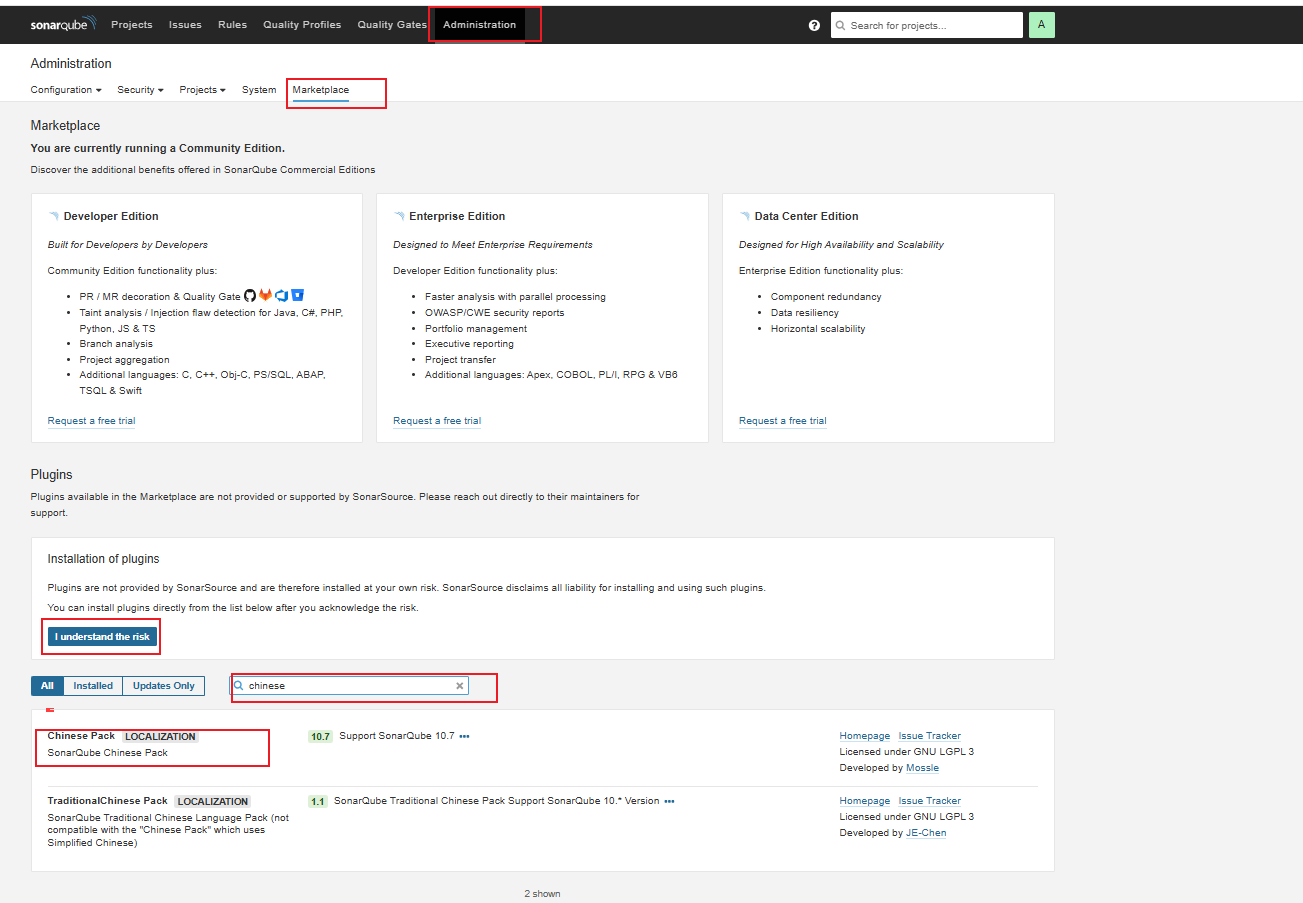

安装中文插件

安装会报错

问题解决：

修正docker-compose.yaml文件

[root@Jenkins sonarqube-docker]# cat docker-compose.yaml
version: '3.1'
services:db:image: postgrescontainer_name: dbports:- 5432:5432networks:- sonarnetenvironment:POSTGRES_USER: sonarPOSTGRES_PASSWORD: sonarsonarquebe:image: sonarqube:8.9.6-communitycontainer_name: sonarqubedepends_on:- dbports:- 9000:9000volumes:- ./plugins/:/opt/sonarqube/extensions/plugins           # 添加创建仓库数据卷networks:- sonarnetenvironment:SONAR_JDBC_URL: jdbc:postgresql://db:5432/sonarSONAR_JDBC_USERNAME: sonarSONAR_JDBC_PASSWORD: sonar
networks:sonarnet:driver: bridge# 重启服务
[root@Jenkins sonarqube-docker]# docker-compose stop
Stopping sonarqube ... done
Stopping db        ... done
[root@Jenkins sonarqube-docker]# docker-compose up -d
Starting db ... done
Recreating sonarqube ... done
[root@Jenkins sonarqube-docker]# ls
docker-compose.yaml  plugins
# 将本地插件sonar-l10n-zh-plugin-8.9.jar复制到plugins目录中，再次重启
[root@Jenkins sonarqube-docker]# cp sonar-l10n-zh-plugin-8.9.jar plugins/
[root@Jenkins sonarqube-docker]# docker-compose restart
Restarting sonarqube ... done
Restarting db        ... done

页面显示为中文

代码测试

回到Windows系统的idea上

sonarqube会支持两种方式测试代码：

maven方式

1：maven方式，sonarqube对maven有支持，可以使用maven命令对代码测试。

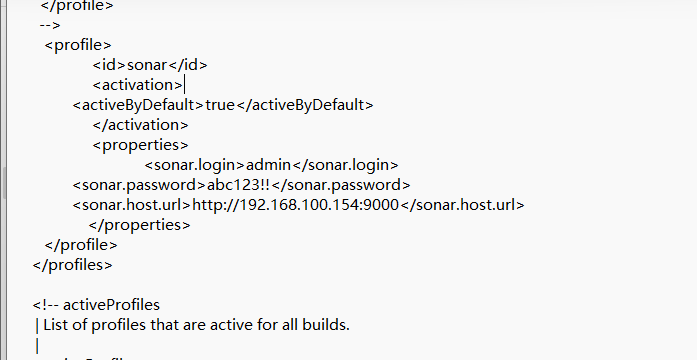

修改maven目录下的settings.xml文件

指定位置插入如下内容：sonarqube的用户名、密码和Jenkins主机节点

<profile><id>sonar</id><activation><activeByDefault>true</activeByDefault></activation><properties><sonar.login>admin</sonar.login><sonar.password>Gzq20000308.</sonar.password>             # sonarqube密码<sonar.host.url>http://10.1.8.102:9000</sonar.host.url>   # jenkins主机节点</properties>
</profile>

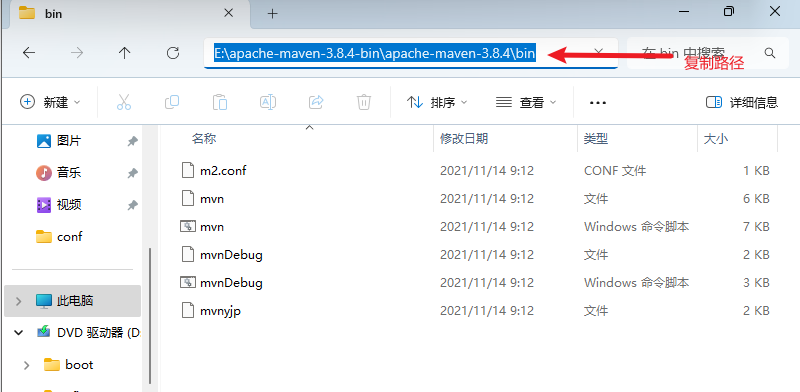

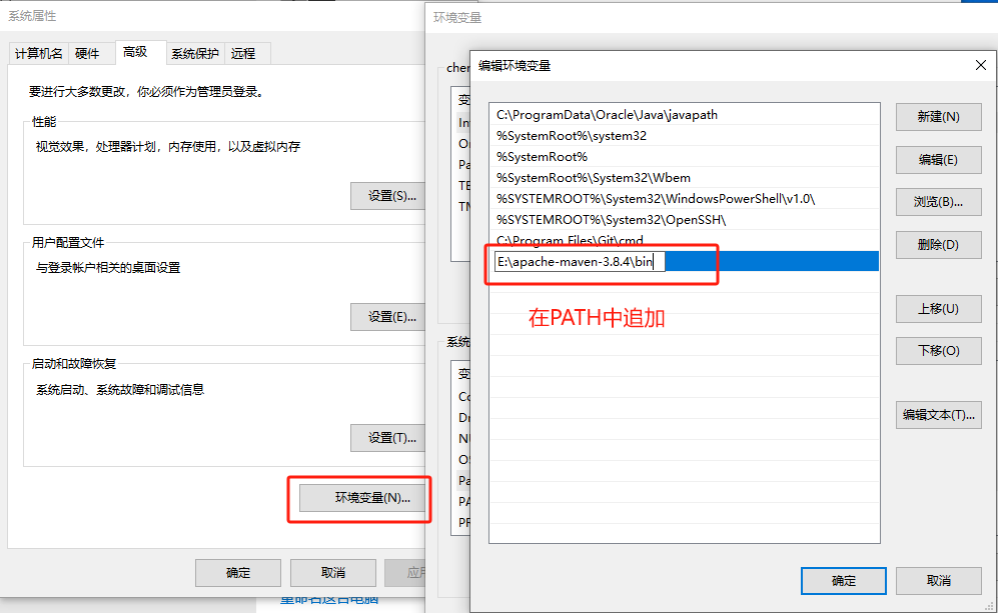

设置环境变量

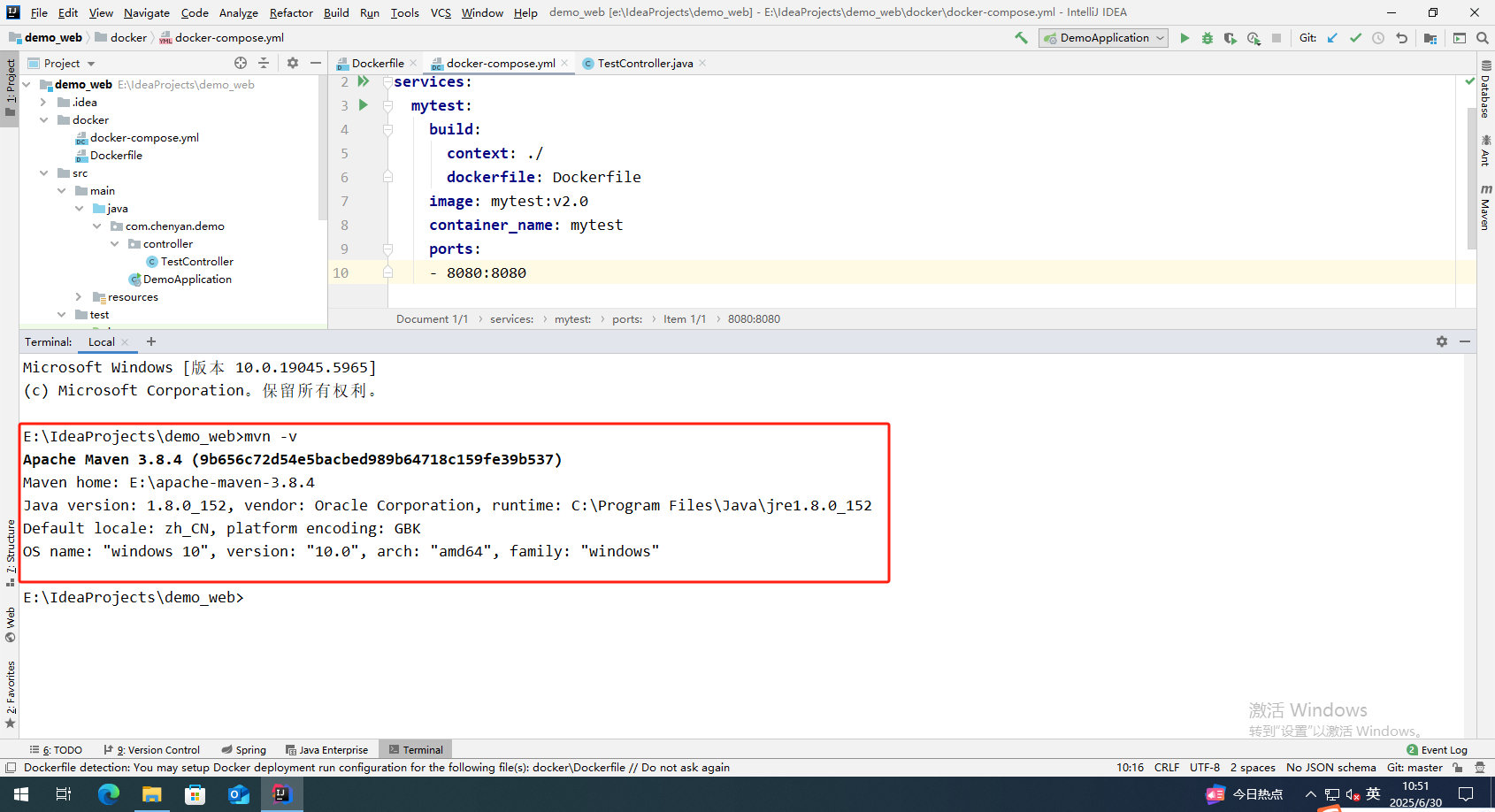

重启idea，终端执行命令

执行代码

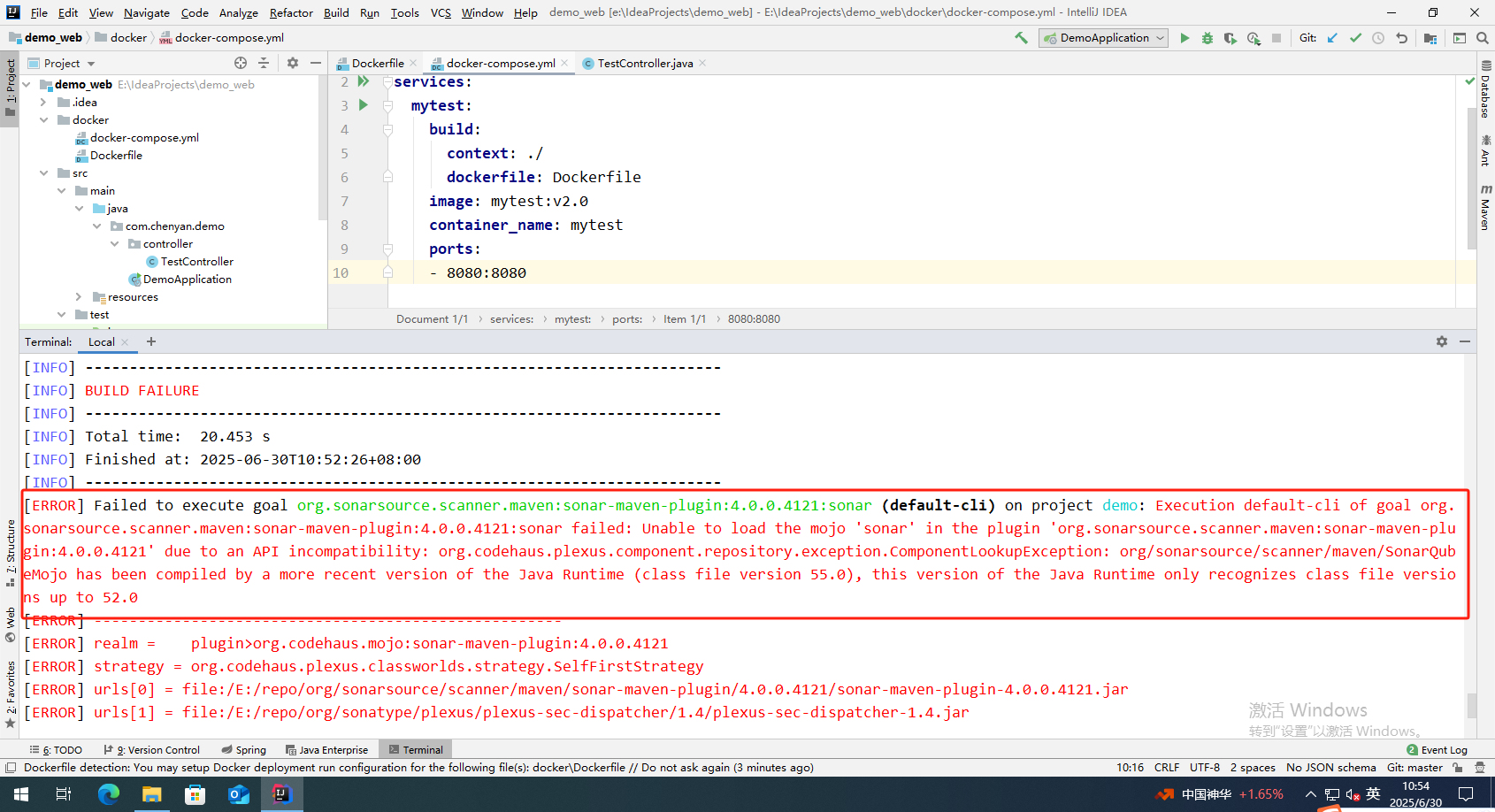

版本报错

原因：sonar-maven-plugin:4.0.0.4121默认支持jdk11，而项目中使用的是jdk8，导致版本出错

解决问题：

可以采用下载对应的sonar-maven-plugin:3.11.0.3922版本来解决

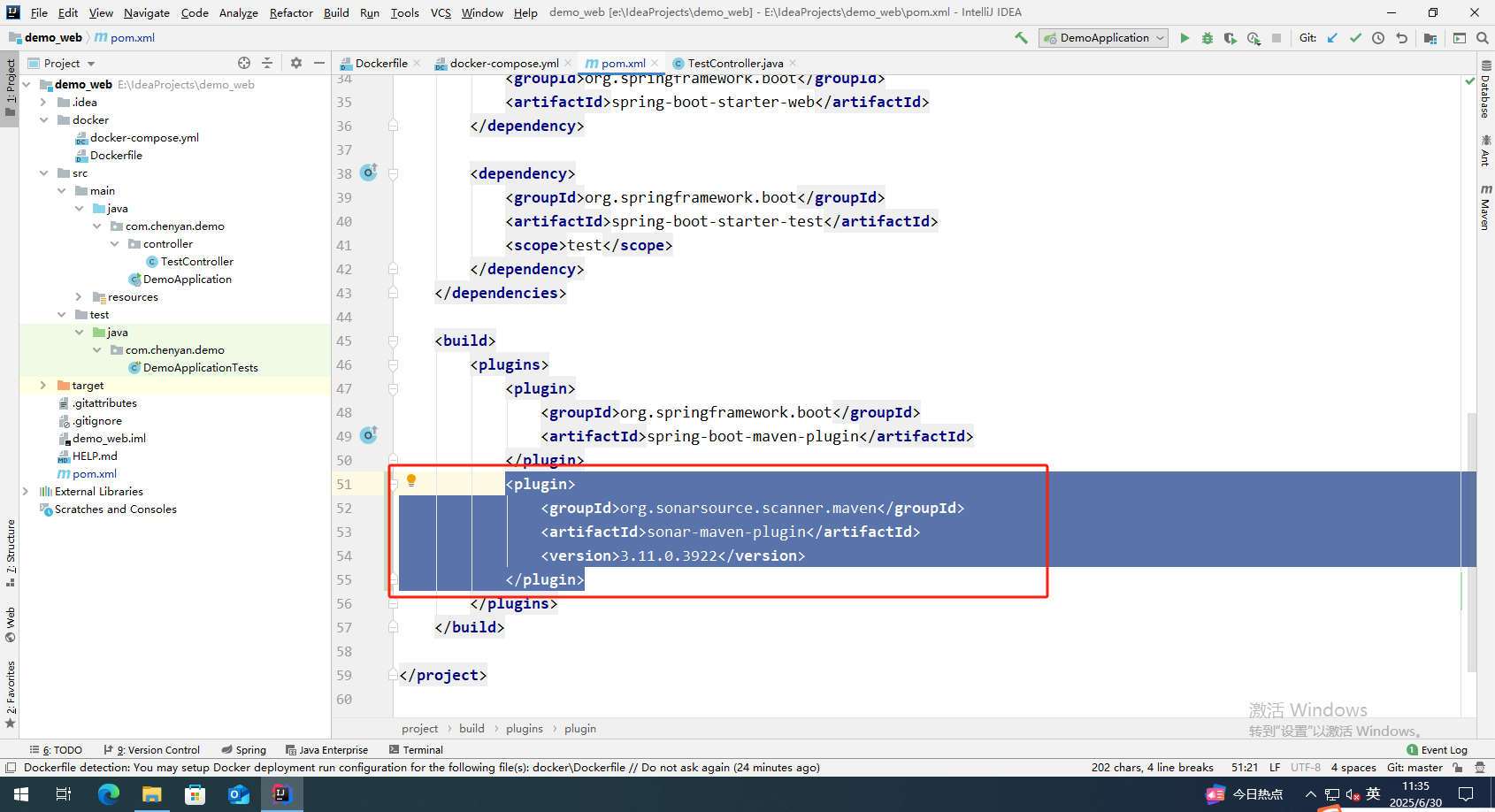

在pom.xml中插入以下内容：

<plugin><groupId>org.sonarsource.scanner.maven</groupId><artifactId>sonar-maven-plugin</artifactId><version>3.11.0.3922</version>
</plugin>

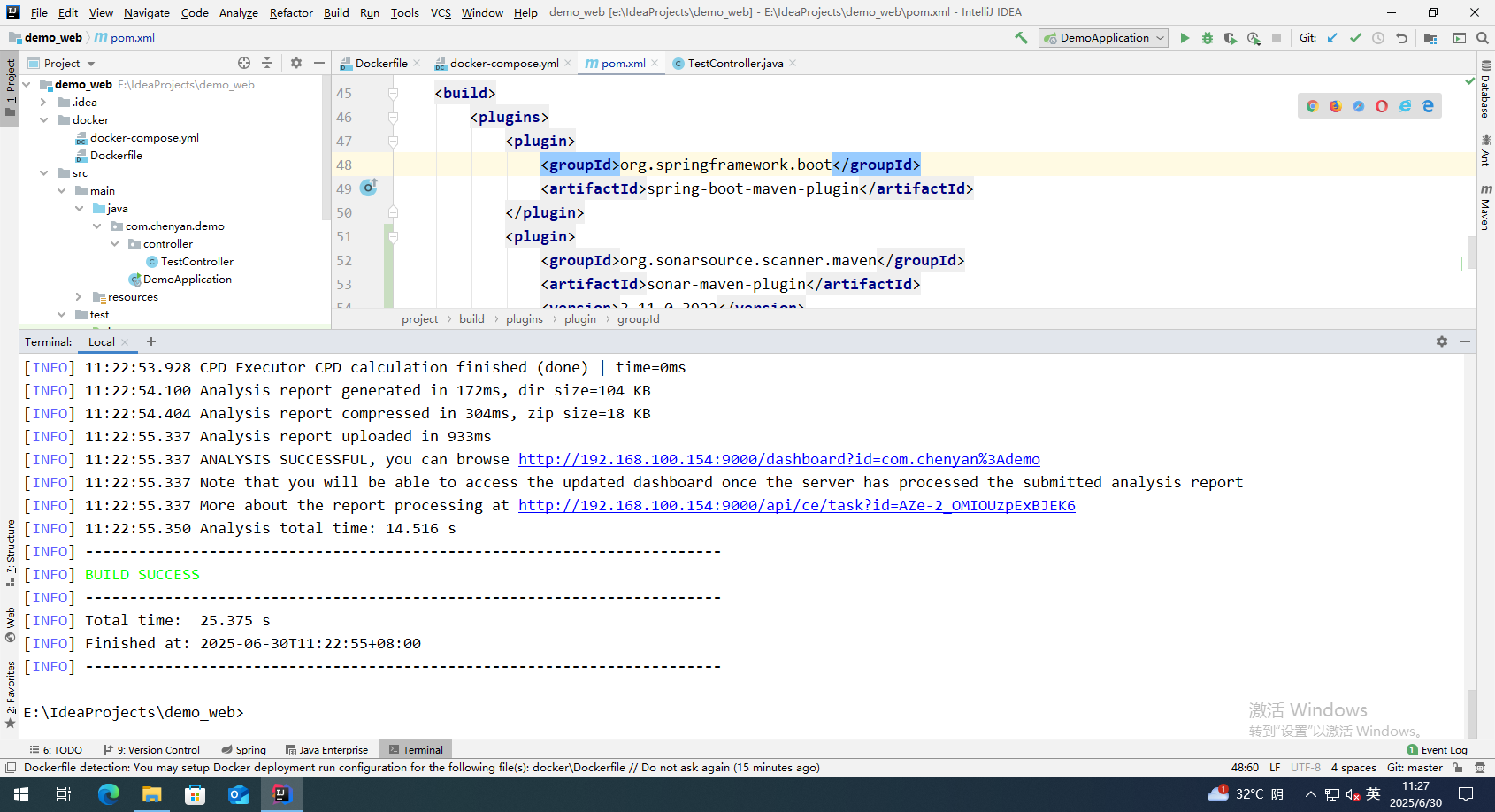

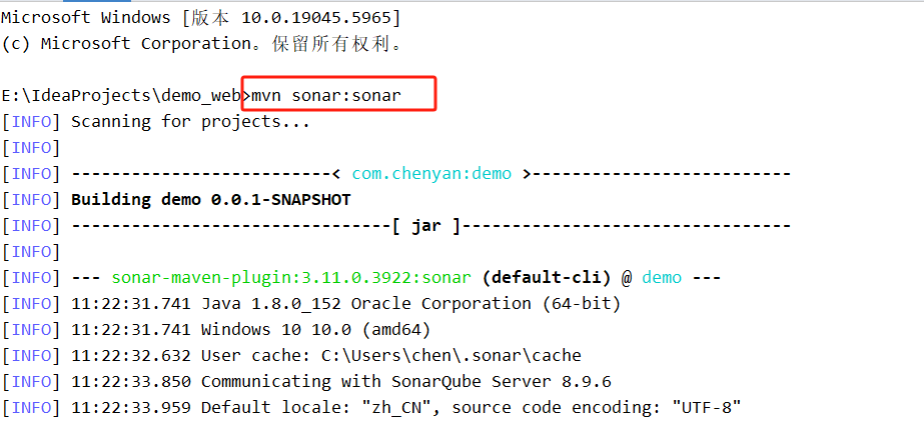

重启执行mvn sonar:sonar,进行加载

打开sonarqube网页，完成项目代码审计

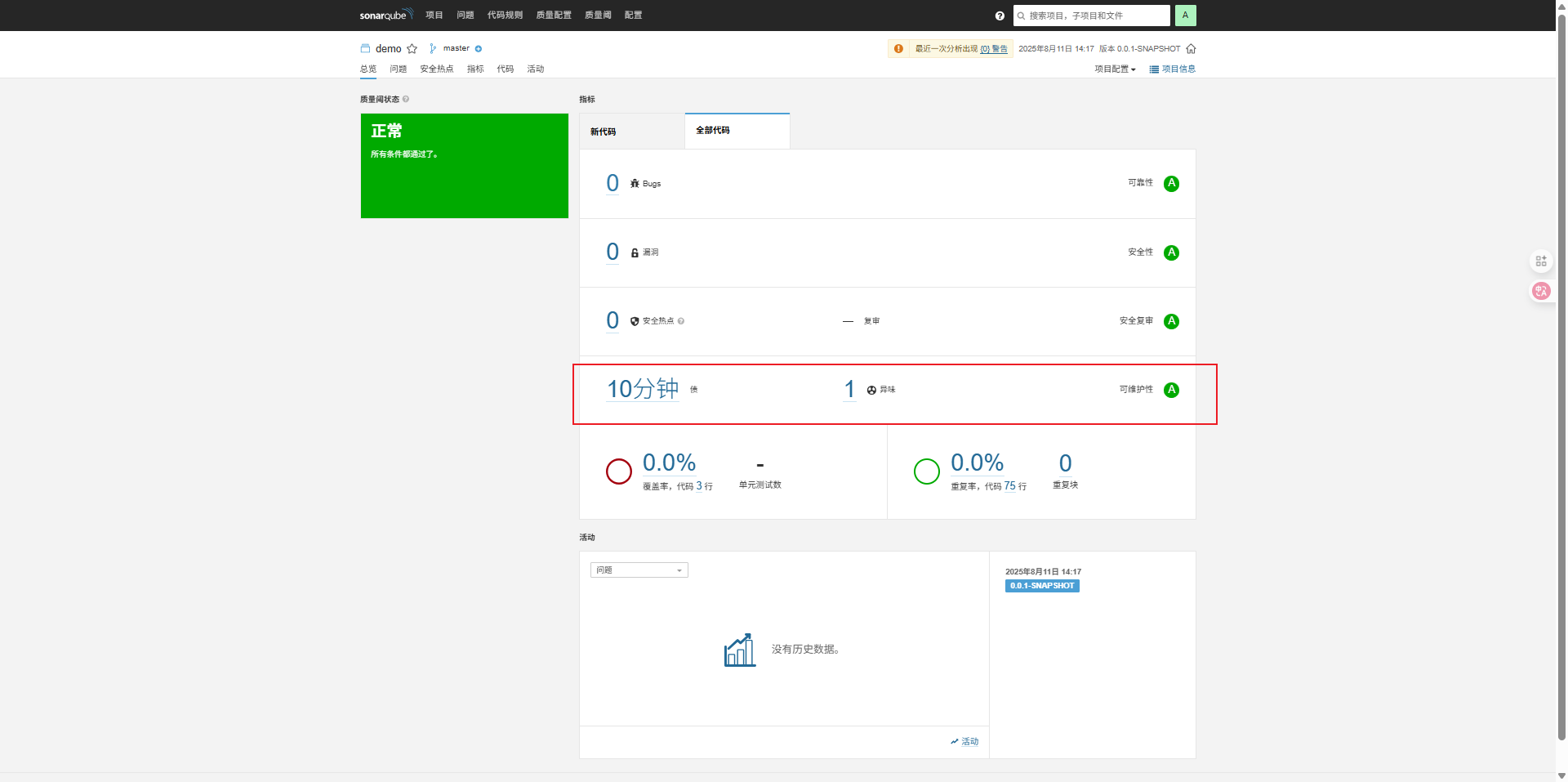

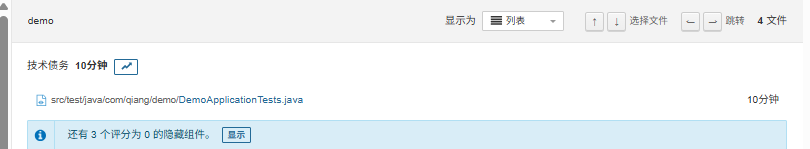

查看检测结果

sonar-scanner方式

官方插件下载地址：https://docs.sonarsource.com/sonarqube-server/latest/analyzing-source-code/scanners/sonarscanner/

# 把本地压缩包sonar-scanner-cli-4.6.0.2311-linux.zip解压到Jenkins的data目录中
[root@Jenkins ~]# unzip sonar-scanner-cli-4.6.0.2311-linux.zip
[root@Jenkins ~]# mv sonar-scanner-4.6.0.2311-linux/ /usr/local/docker/jenkins-docker/data/sonar-scanner# 修改配置
[root@Jenkins ~]# cd /usr/local/docker/jenkins-docker/data/sonar-scanner/conf
[root@Jenkins conf]# cat sonar-scanner.properties
#Configure here general information about the environment, such as SonarQube server connection details for example
#No information about specific project should appear here#----- Default SonarQube server
sonar.host.url=http://10.1.8.102:9000      # 去掉注释，改为jenkins地址#----- Default source code encoding
sonar.sourceEncoding=UTF-8                 # 去掉注释# 进行项目代码测试
[root@Jenkins conf]# cd /usr/local/docker/jenkins-docker/data/workspace/mytest
[root@Jenkins mytest]# /usr/local/docker/jenkins-docker/data/sonar-scanner/bin/sonar-scanner -Dsonar.sources=./ -Dsonar.projectname=linux-test
INFO: Scanner configuration file: /usr/local/docker/jenkins-docker/data/sonar-scanner/conf/sonar-scanner.properties
INFO: Project root configuration file: NONE
INFO: SonarScanner 4.6.0.2311
INFO: Java 11.0.3 AdoptOpenJDK (64-bit)
INFO: Linux 3.10.0-693.el7.x86_64 amd64
INFO: User cache: /root/.sonar/cache
INFO: Scanner configuration file: /usr/local/docker/jenkins-docker/data/sonar-scanner/conf/sonar-scanner.properties
INFO: Project root configuration file: NONE
INFO: Analyzing on SonarQube server 8.9.6
INFO: Default locale: "zh_CN", source code encoding: "UTF-8"
INFO: Load global settings
INFO: ------------------------------------------------------------------------
INFO: EXECUTION FAILURE
INFO: ------------------------------------------------------------------------
INFO: Total time: 1.251s
INFO: Final Memory: 4M/17M
INFO: ------------------------------------------------------------------------
ERROR: Error during SonarScanner execution
ERROR: Not authorized. Analyzing this project requires authentication. Please provide a user token in sonar.login or other credentials in sonar.login and sonar.password.
ERROR:
ERROR: Re-run SonarScanner using the -X switch to enable full debug logging.

错误显示为未授权，需要进行token令牌身份已验证

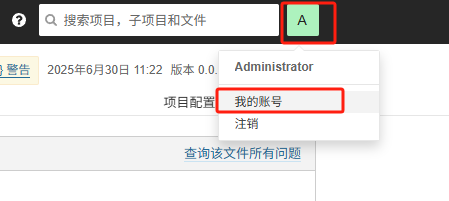

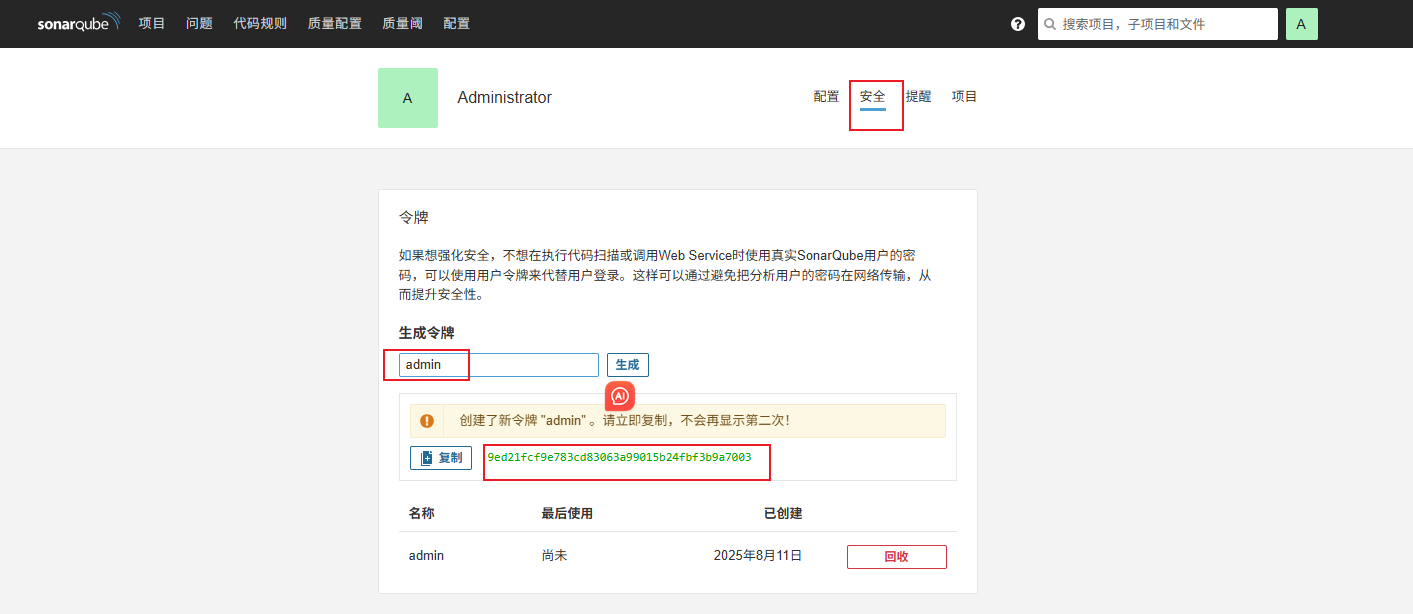

sonar页面右上角-用户-我的账号

输入admin生成token

添加参数，再次执行

# 添加token
[root@Jenkins mytest]# /usr/local/docker/jenkins-docker/data/sonar-scanner/bin/sonar-scanner -Dsonar.sources=./ -Dsonar.projectname=linux-test -Dsonar.login=9ed21fcf9e783cd83063a99015b24fbf3b9a7003 -Dsonar.projectKey=linux-test
......
ERROR: Error during SonarScanner execution
org.sonar.java.AnalysisException: Your project contains .java files, please provide compiled classes with sonar.java.binaries property, or exclude them from the analysis with sonar.exclusions property.# 继续添加参数，重新执行，指定java目标库
[root@Jenkins mytest]# /usr/local/docker/jenkins-docker/data/sonar-scanner/bin/sonar-scanner -Dsonar.sources=./ -Dsonar.projectname=linux-test -Dsonar.login=9ed21fcf9e783cd83063a99015b24fbf3b9a7003 -Dsonar.projectKey=linux-test -Dsonar.java.binaries=./target/

回到sonarqube网页查看

代码审计整合Jenkins

整合sonarqube实现自动化代码审计

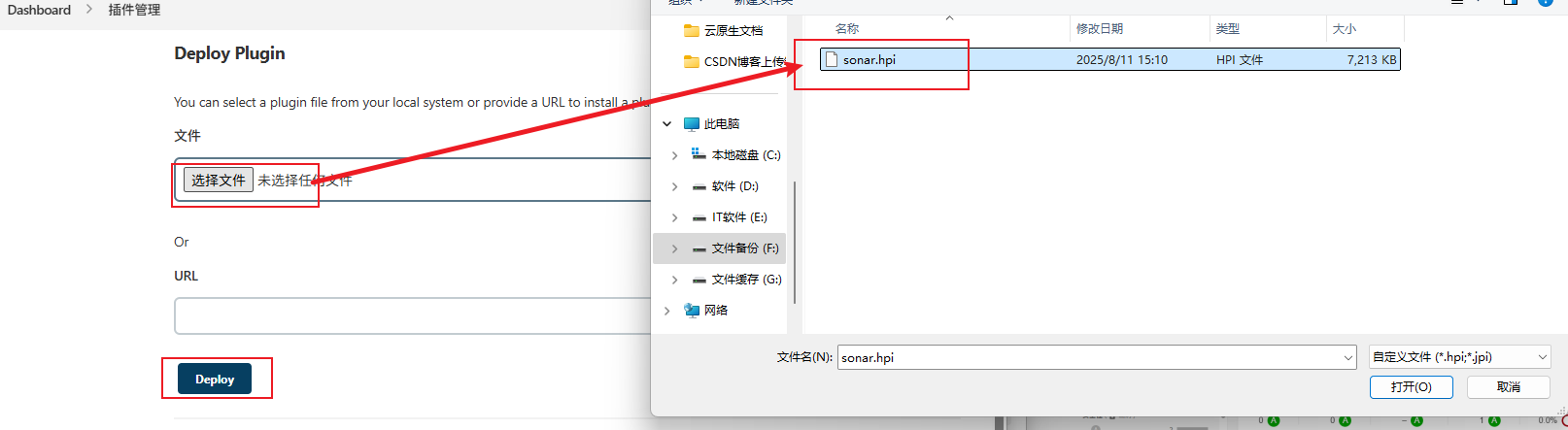

使用插件导入sonar.hpi

jenkins页面-系统管理-插件管理-

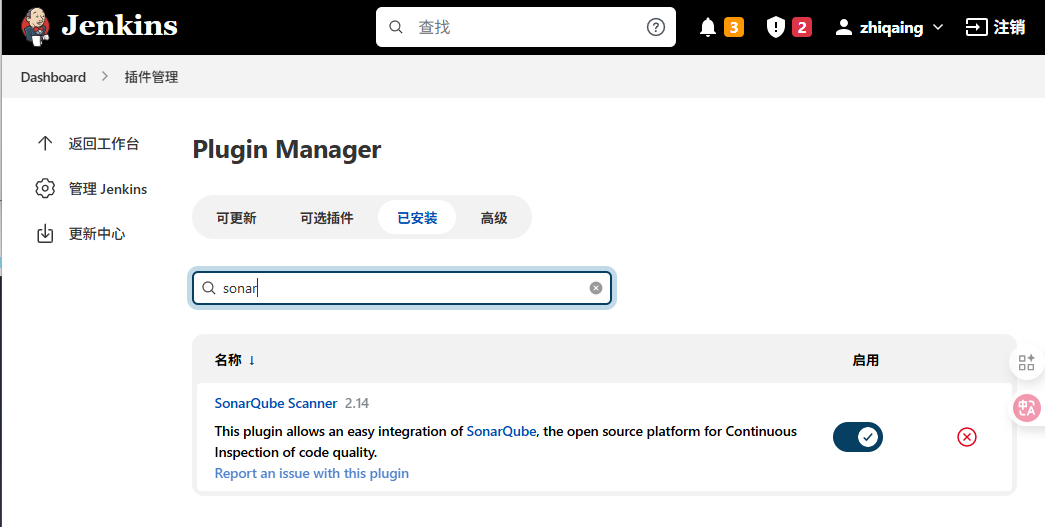

查看已安装插件

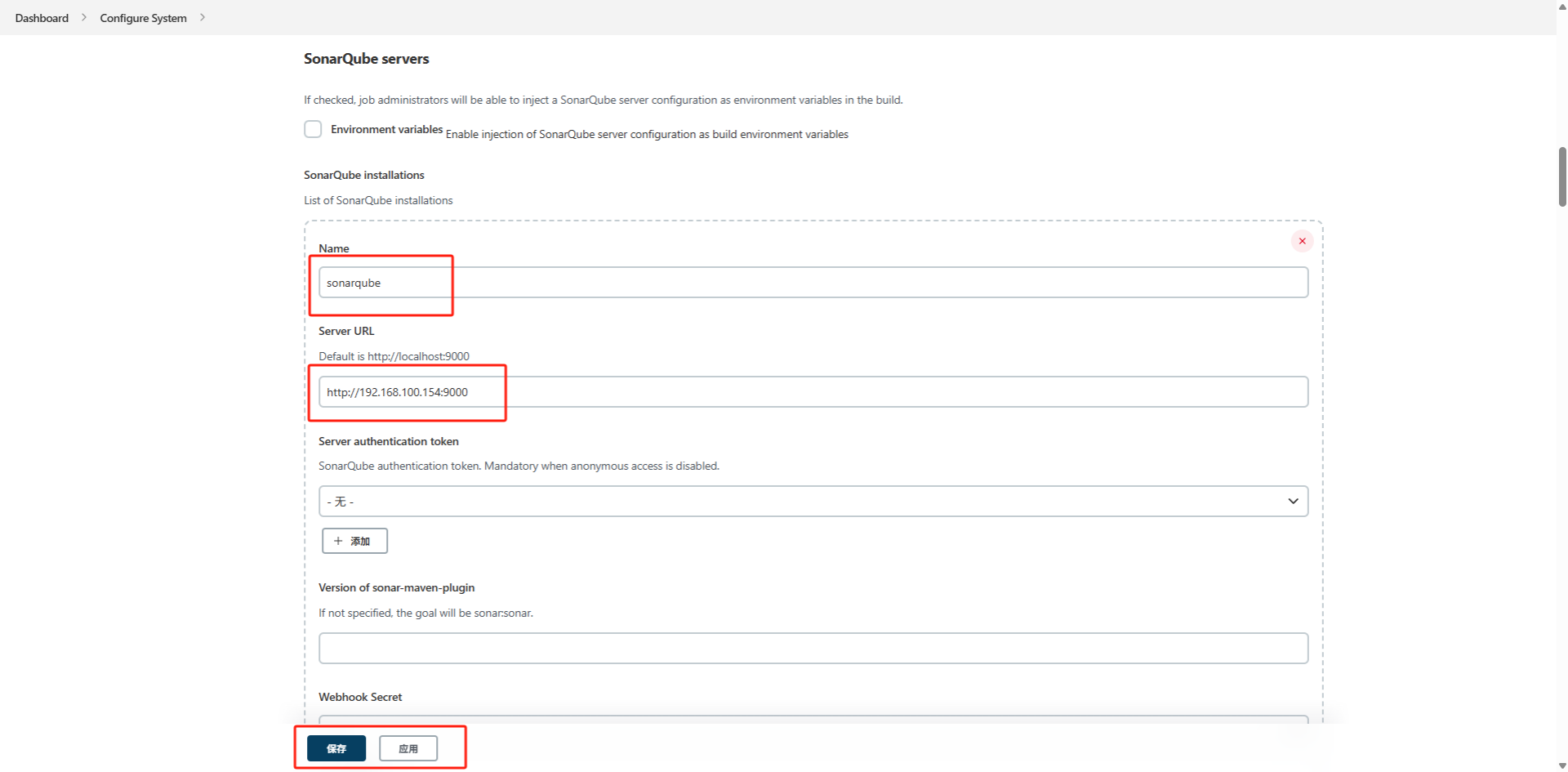

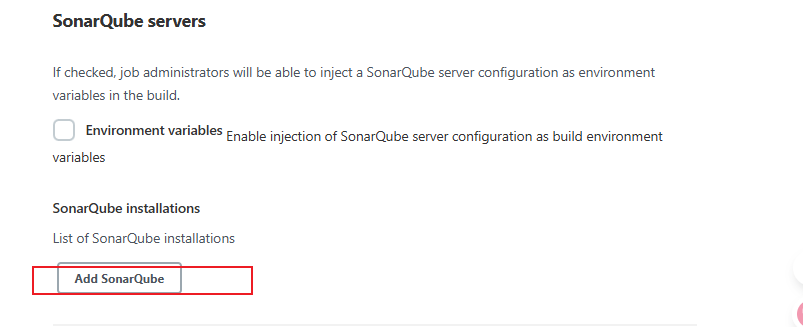

系统管理-系统配置-sonarQube servers

返回系统配置

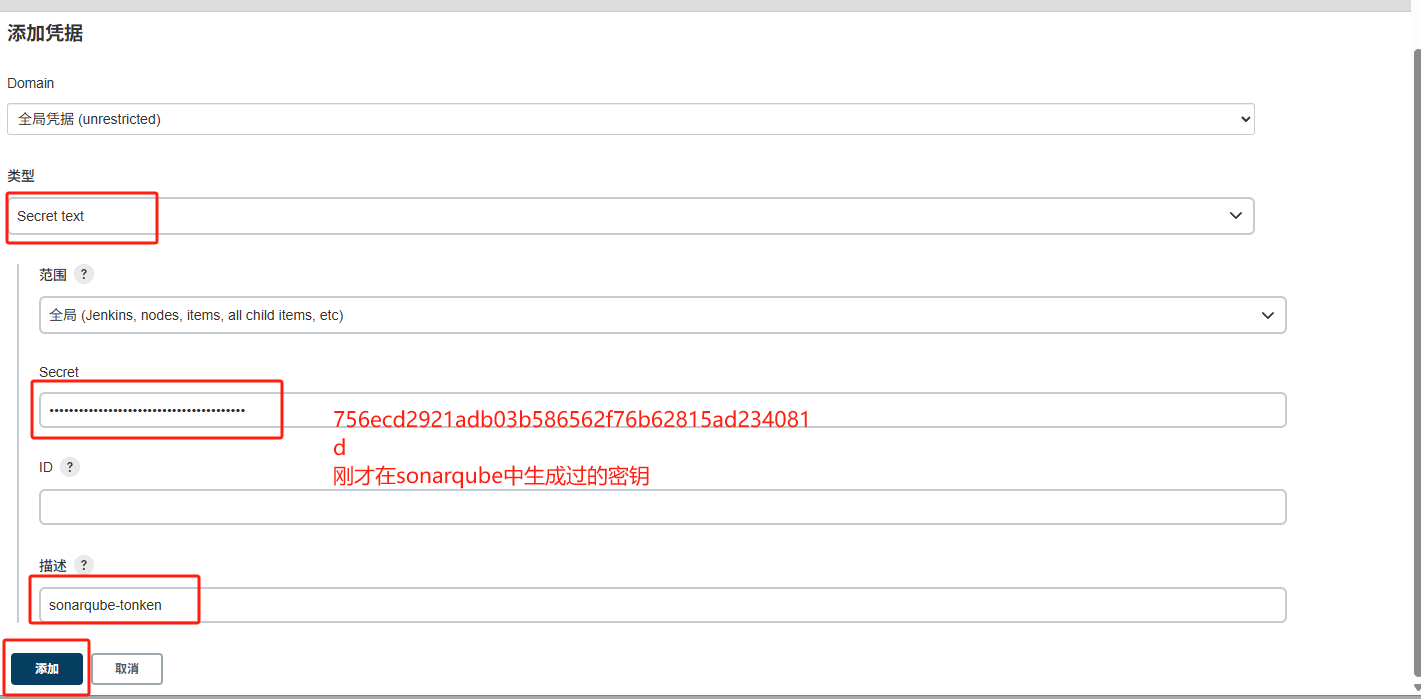

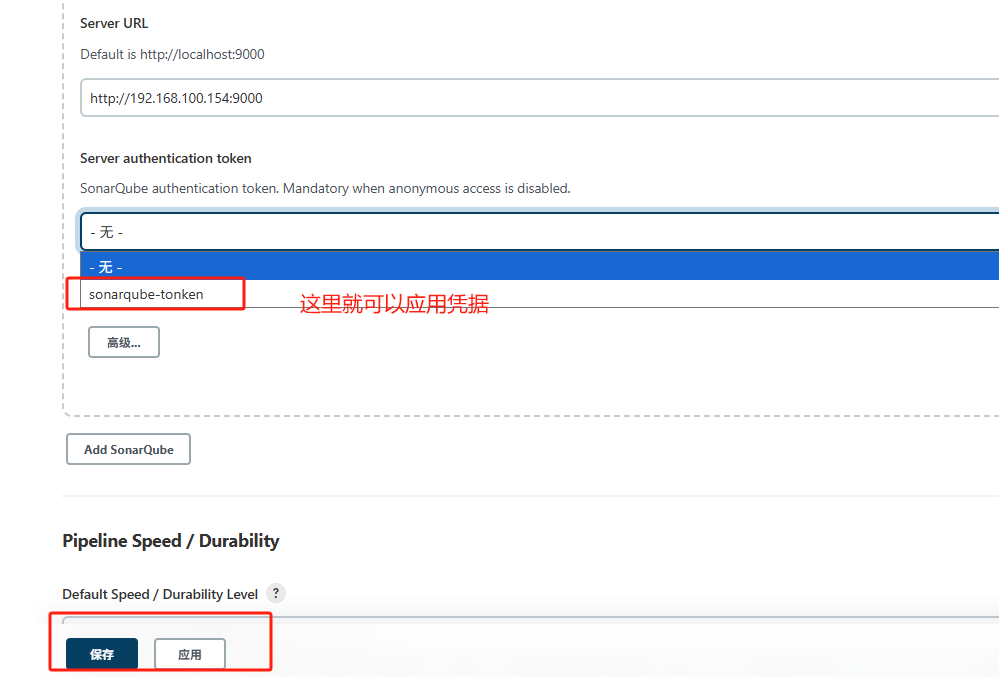

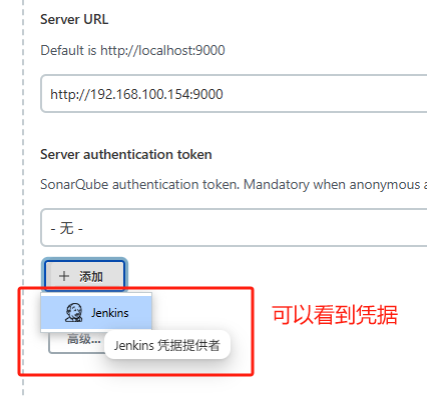

添加凭据

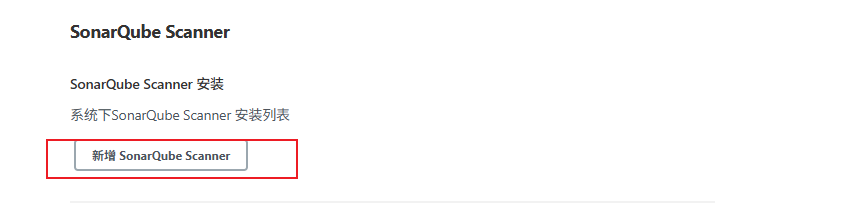

调用sonar-scanner工具

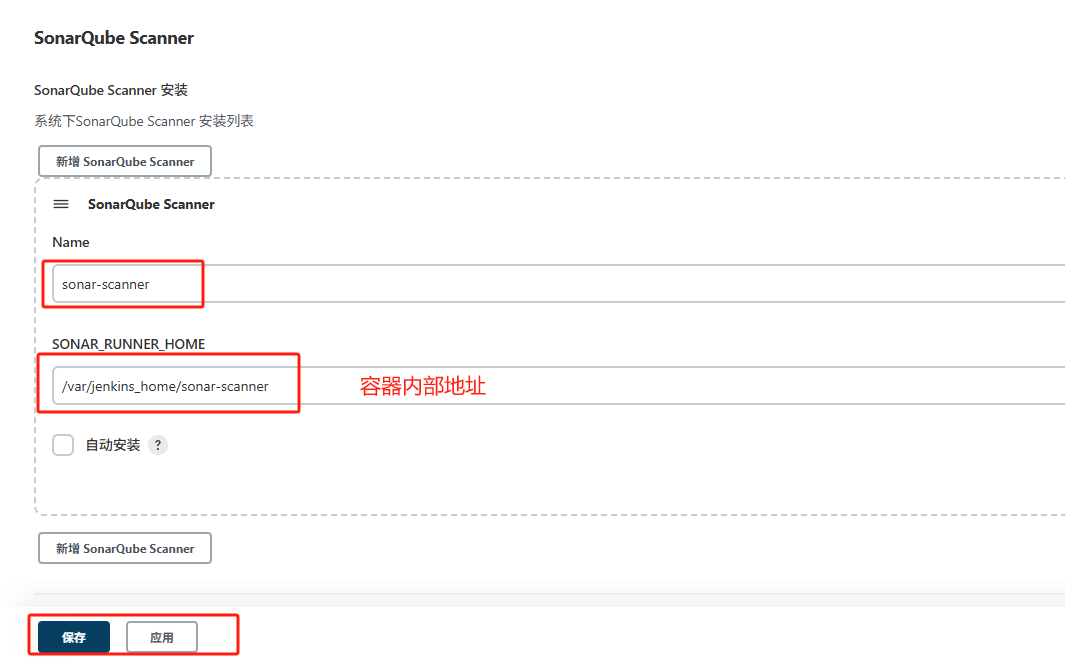

系统管理-全局工具配置

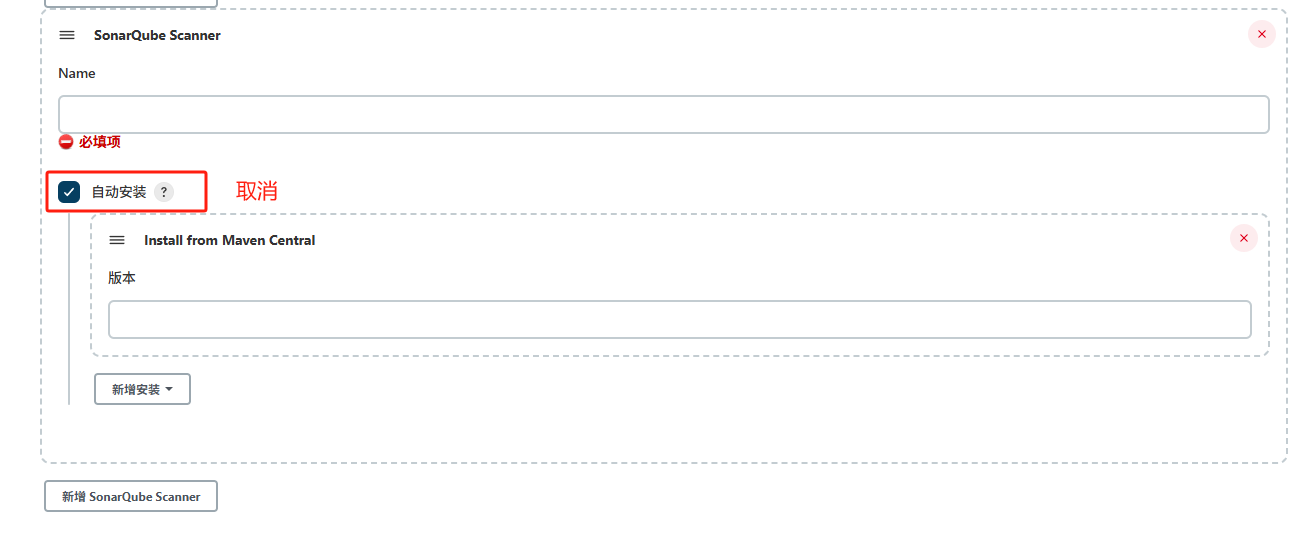

添加容器内部路径

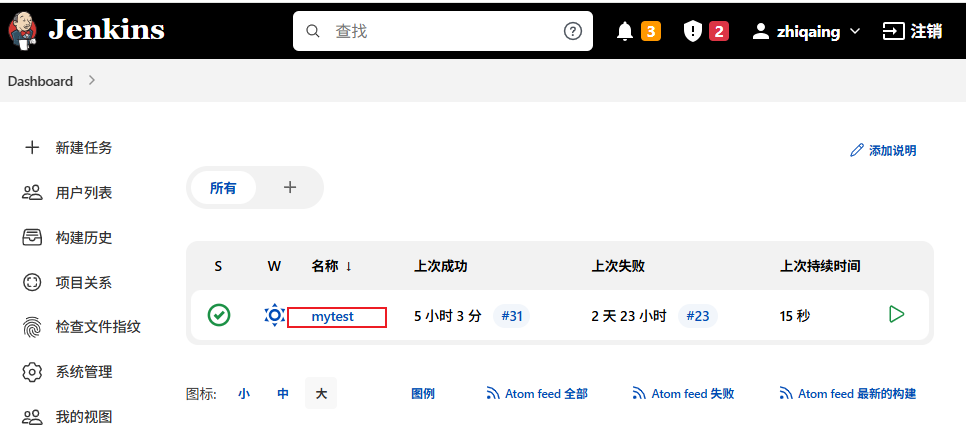

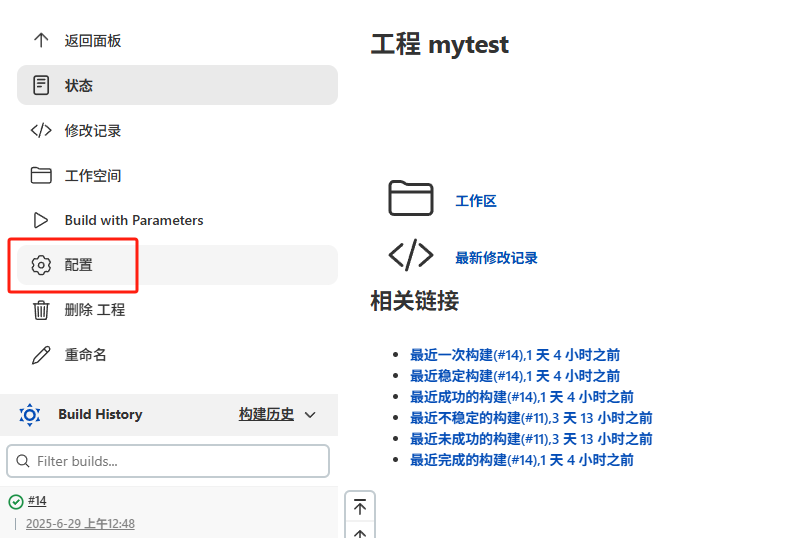

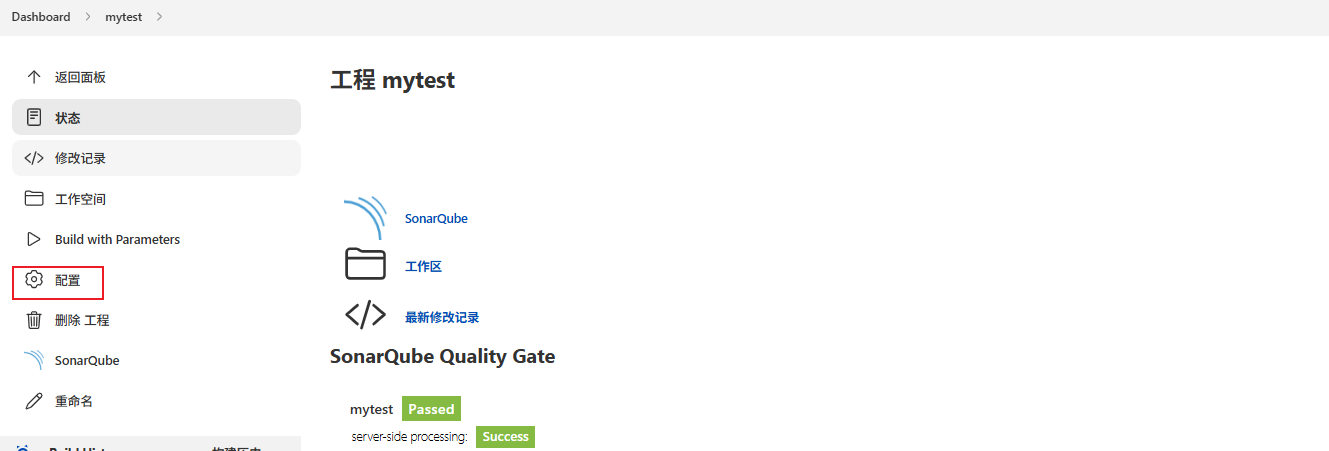

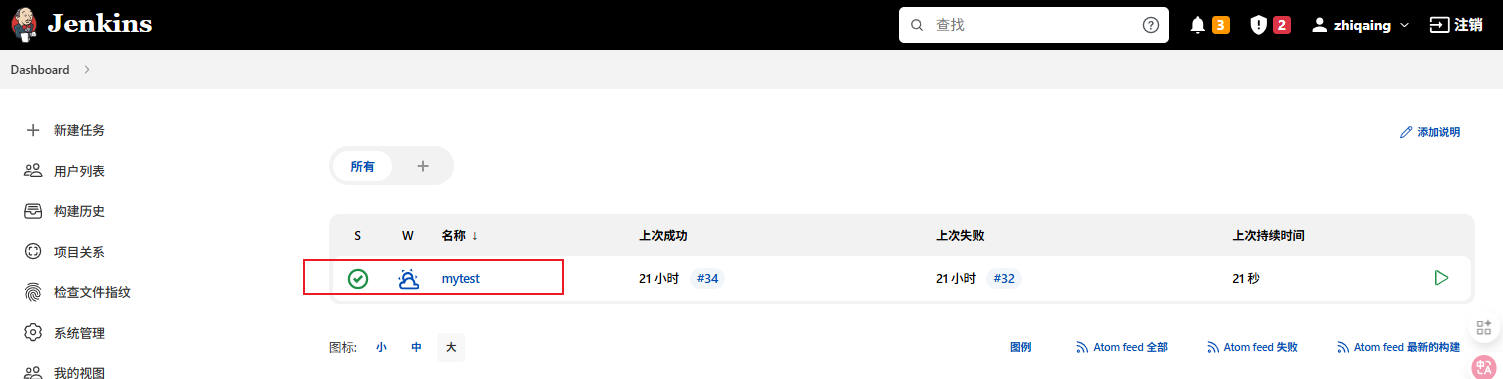

jenkins首页项目中配置

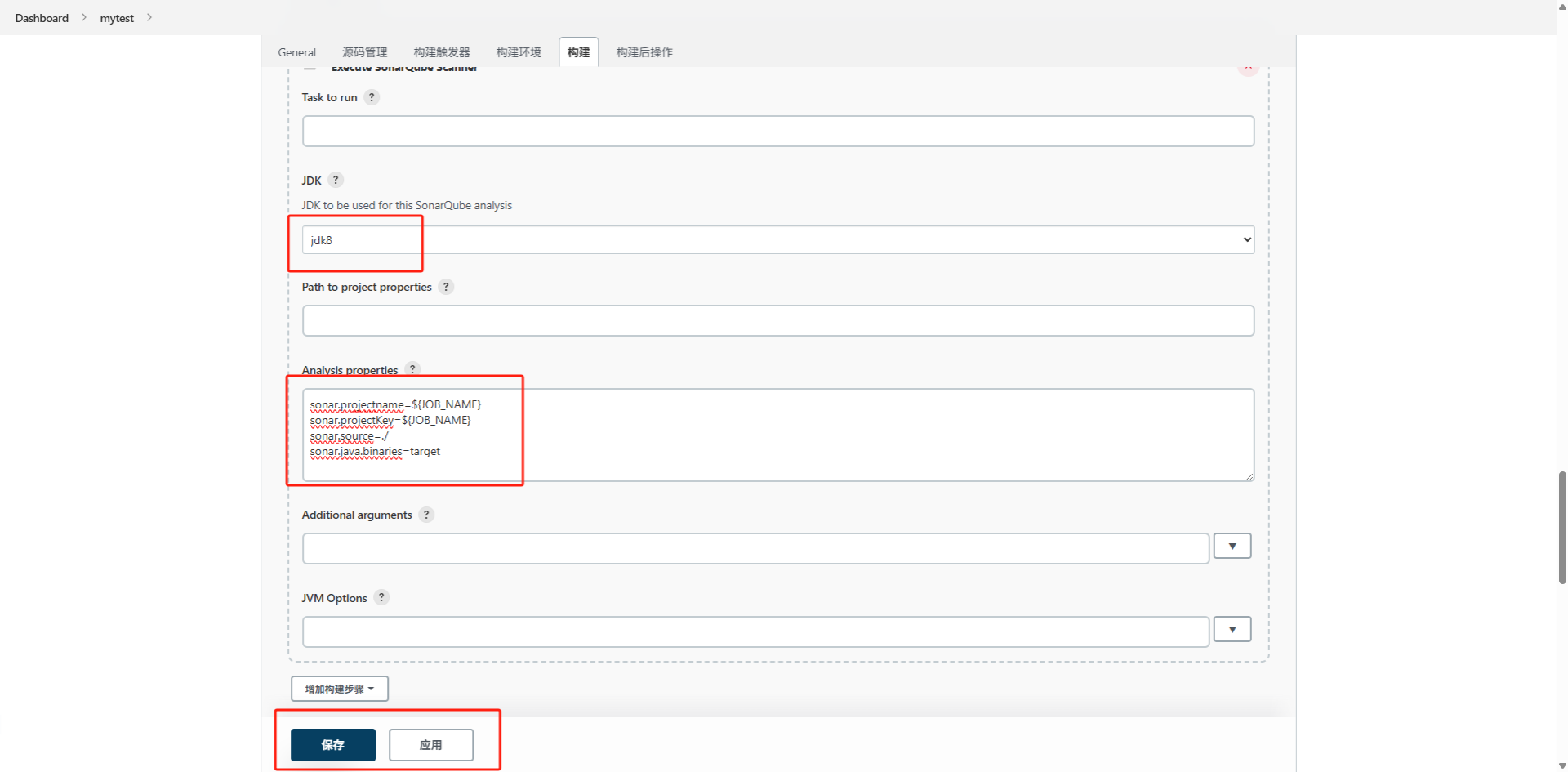

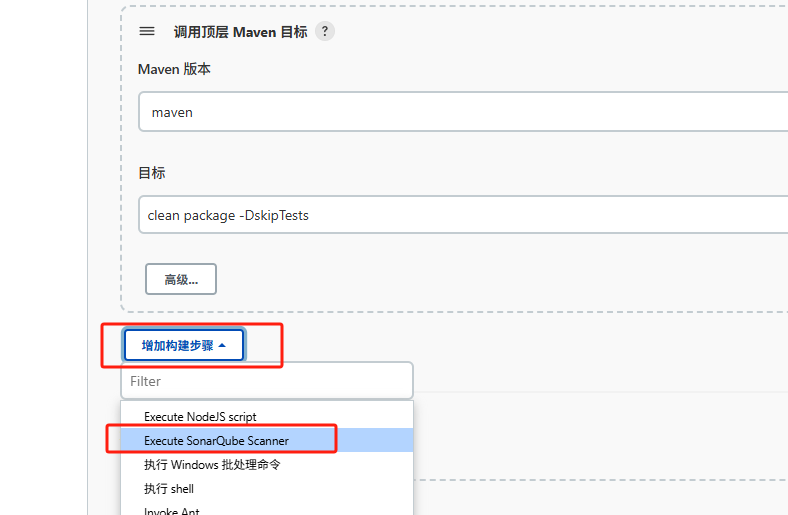

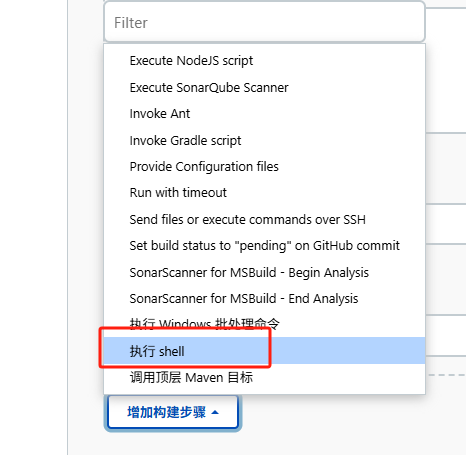

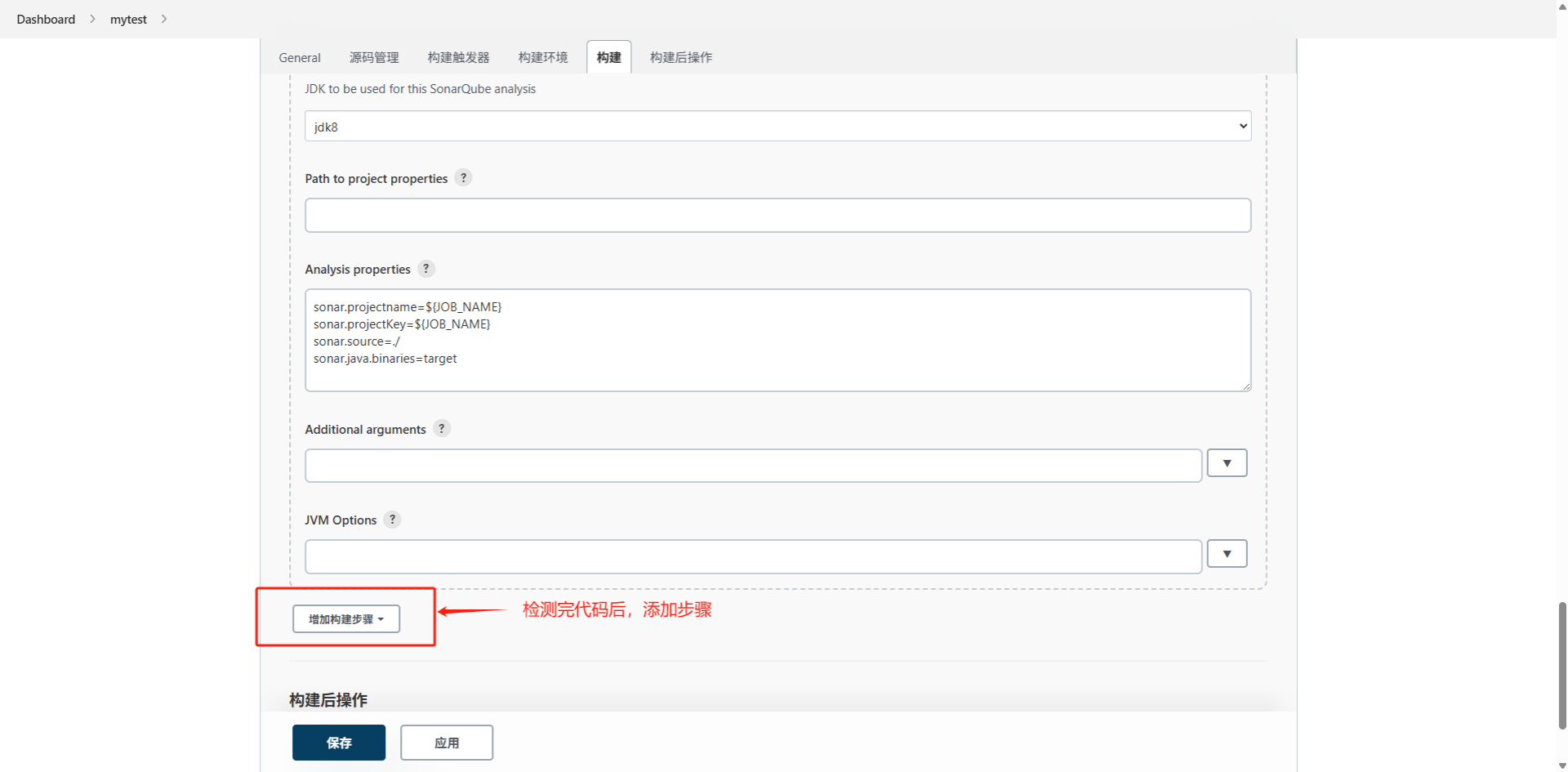

构建位置进行添加构建步骤

代码如下

sonar.projectname=${JOB_NAME}
sonar.projectKey=${JOB_NAME}
sonar.source=./
sonar.java.binaries=target

进行构建

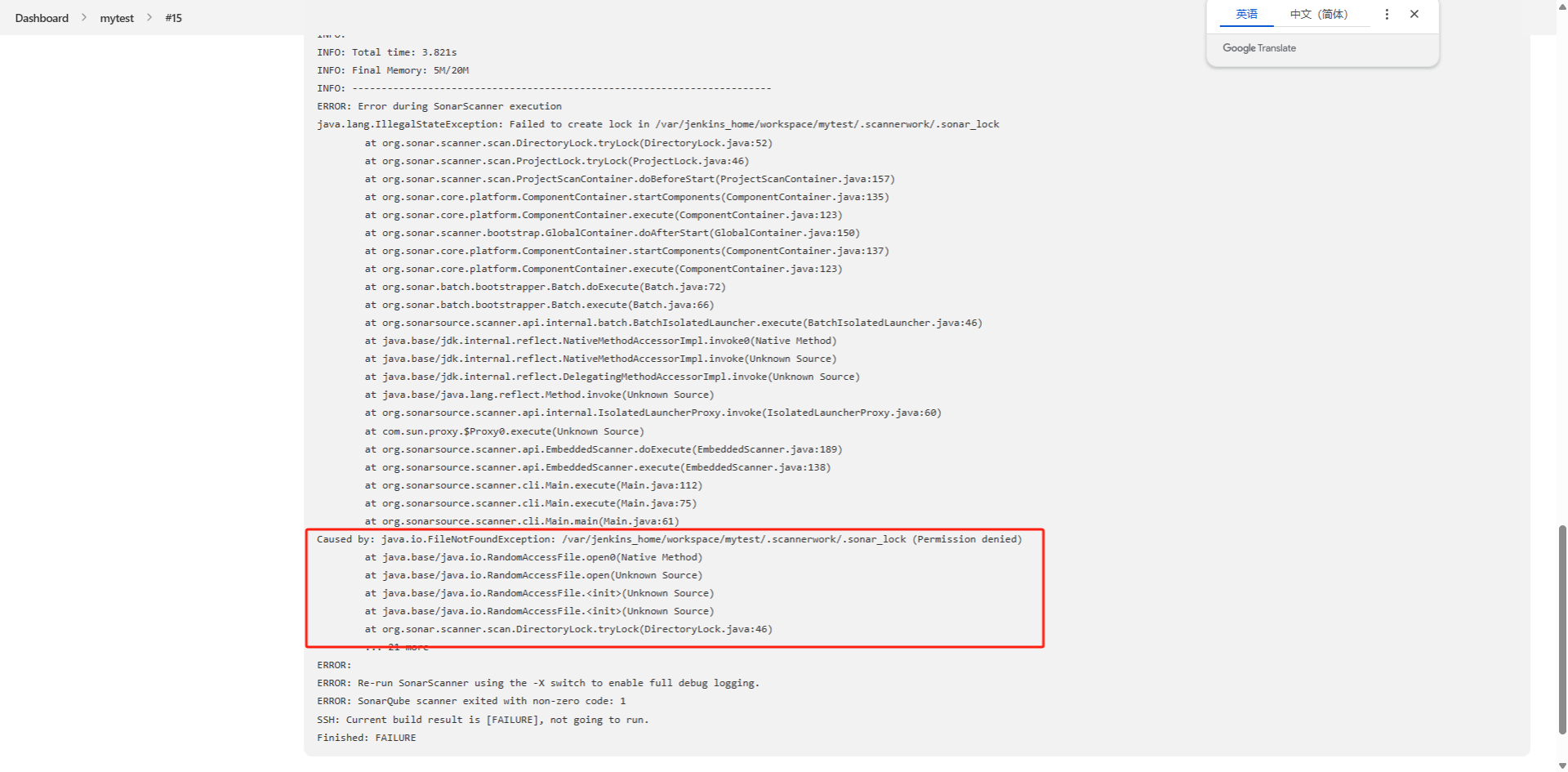

解决问题：因为之前在Jenkins服务器上使用命令进行了构建，产生过隐藏文件.scannerwork夹需要删除

[root@Jenkins mytest]# ls -a
.   demo-web.iml  .git            .gitignore  .idea    .scannerwork  target
..  docker        .gitattributes  HELP.md     pom.xml  src
[root@Jenkins mytest]# rm .scannerwork/ -rf

再次构建

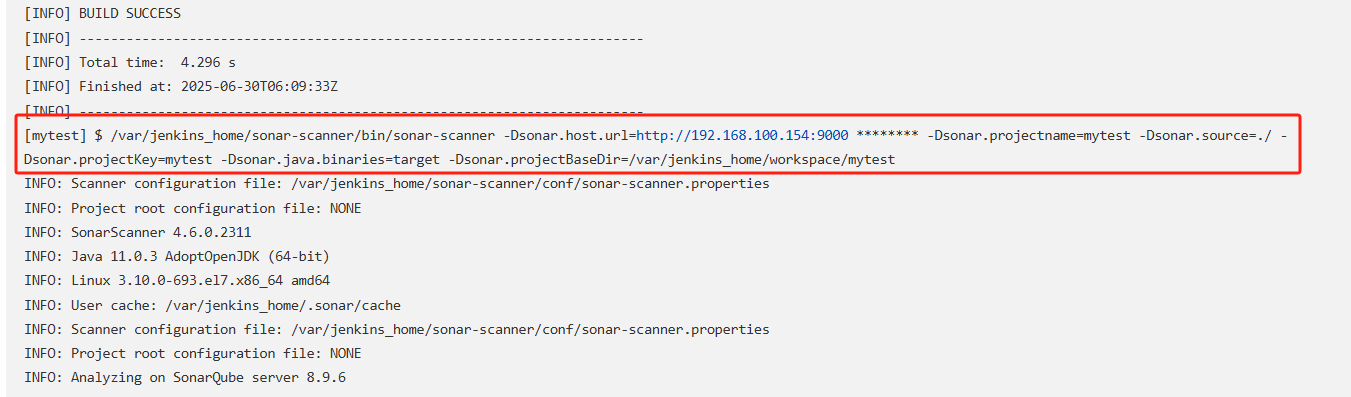

构建完成，过程中调用了sonarqube

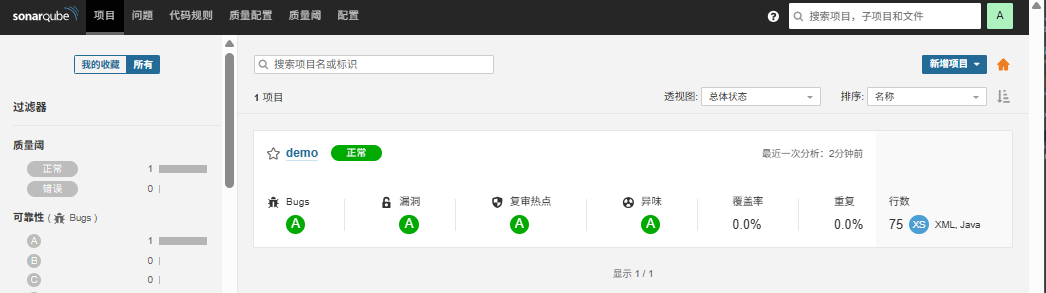

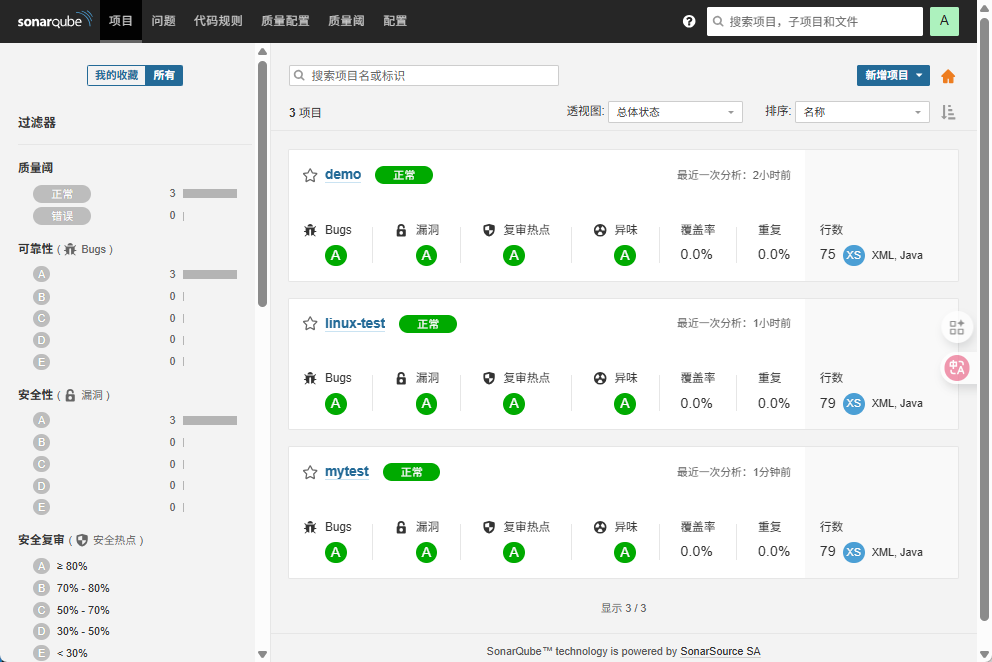

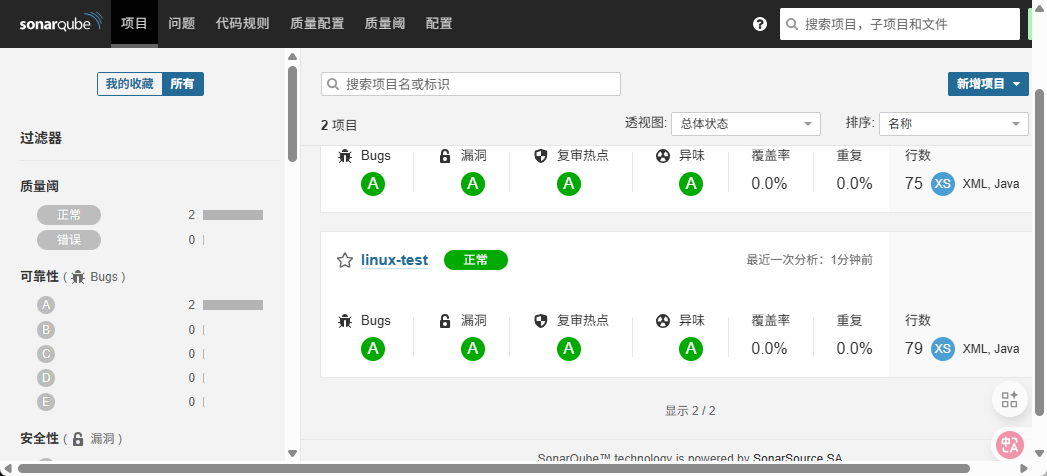

查看sonarqube网页，观察结果

Jenkins整合harbor

Harbor镜像仓库

部署

# 将本地harbor压缩包上传至jenkins服务器，并解压
[root@Jenkins ~]# tar -xf harbor-offline-installer-v2.8.2.tgz -C /usr/local/
[root@Jenkins ~]# cd /usr/local/harbor/
[root@Jenkins harbor]# cp -p harbor.yml.tmpl harbor.yml
# 修改配置
[root@Jenkins harbor]# cat harbor.yml
......
hostname: 10.1.8.102                         # 5行
......
#https:
#  # https port for harbor, default is 443   # 13行
#  port: 443
#  # The path of cert and key files for nginx
#  certificate: /your/certificate/path
#  private_key: /your/private/key/path
......
harbor_admin_password: Gzq20000308.          # 34行
......
# 安装脚本
[root@Jenkins harbor]# ./install.sh

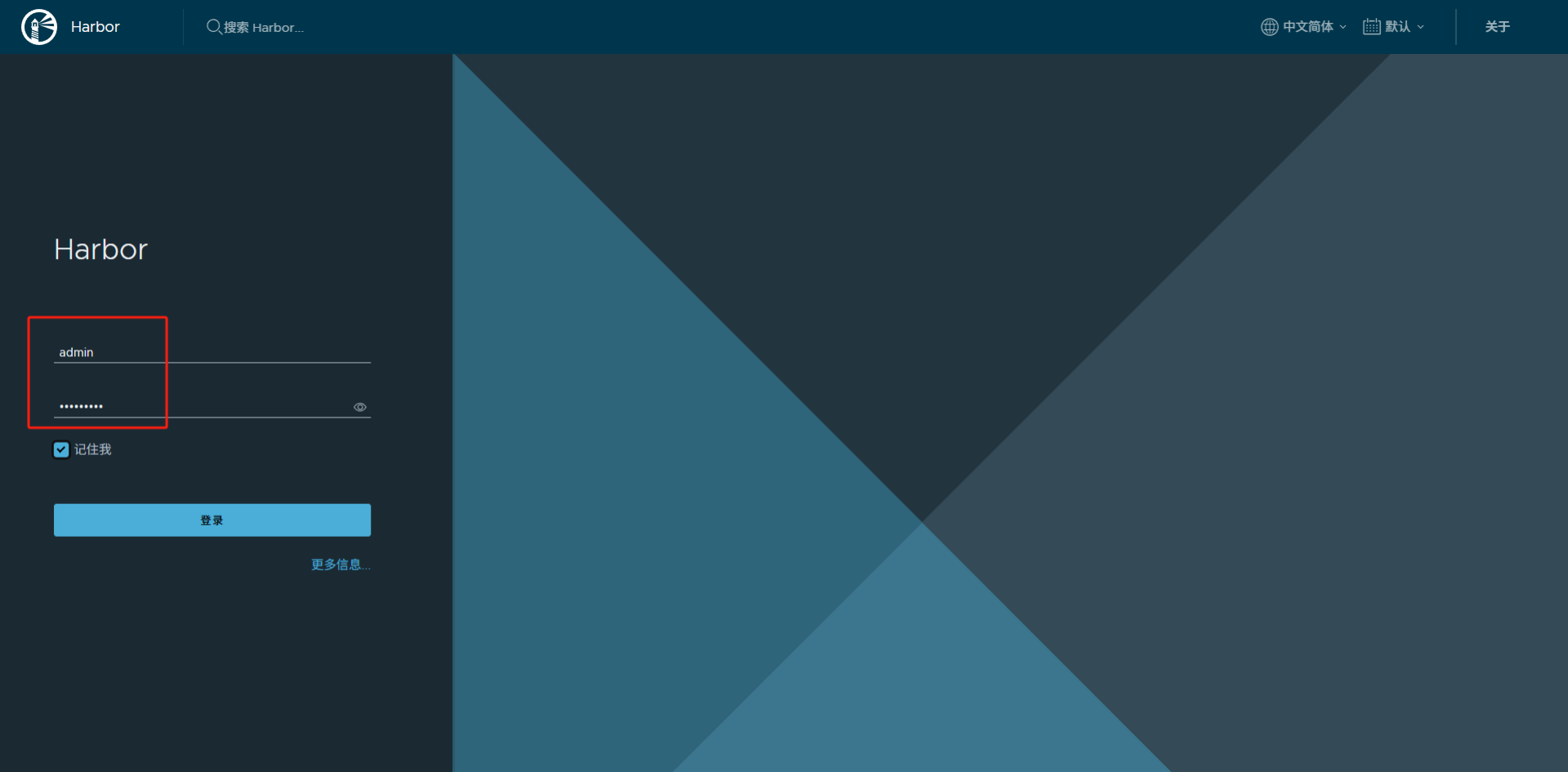

页面访问harbor，用户:admin

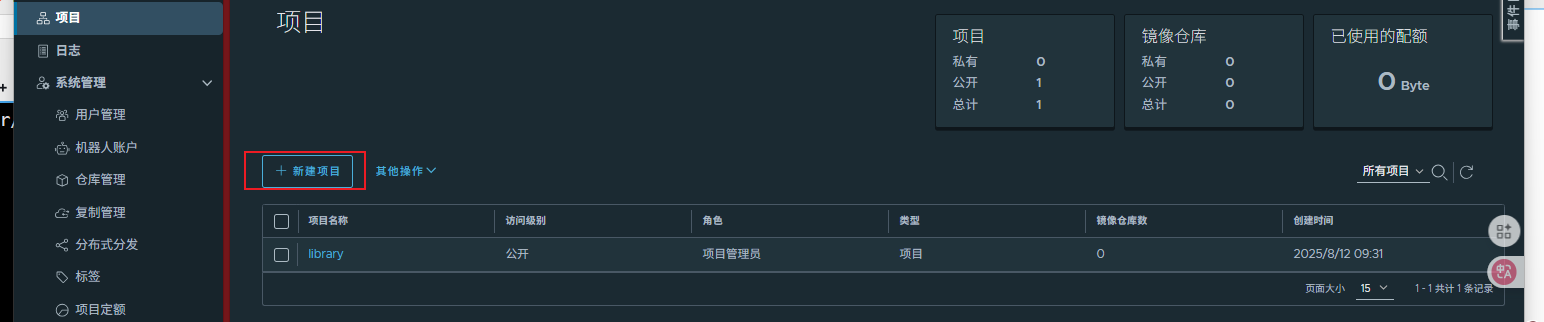

新建项目

设置项目公开

添加仓库地址

# 修改daemon.json配置文件添加仓库地址
[root@Jenkins harbor]# cat /etc/docker/daemon.json
{
"insecure-registries":["10.1.8.102:80"],  # 添加仓库地址及端口
"registry-mirrors": [
"https://09def58152000fc00ff0c00057bad7e0.mirror.swr.myhuaweicloud.com",
"https://do.nark.eu.org",
"https://dc.j8.work",
"https://docker.m.daocloud.io",
"https://dockerproxy.com",
"https://docker.mirrors.ustc.edu.cn",
"https://docker.nju.edu.cn",
"https://registry.docker-cn.com",
"https://hub-mirror.c.163.com",
"https://hub.uuuadc.top",
"https://docker.anyhub.us.kg",
"https://dockerhub.jobcher.com",
"https://dockerhub.icu",
"https://docker.ckyl.me",
"https://docker.awsl9527.cn",
"https://mirror.baidubce.com",
"https://docker.1panel.live"
]
}# 重启所有需要运行 docker 的服务，以识别 harbor 仓库
# 重启 docker
[root@Jenkins harbor]# systemctl restart docker
# 重启 harbor
[root@Jenkins harbor]# docker-compose restart
Restarting harbor-jobservice ... done
Restarting nginx             ... done
Restarting harbor-core       ... done
Restarting harbor-db         ... done
Restarting harbor-portal     ... done
Restarting registryctl       ... done
Restarting registry          ... done
Restarting redis             ... done
Restarting harbor-log        ... done
# 重启 jenkins
[root@Jenkins harbor]# cd /usr/local/docker/jenkins-docker/
[root@Jenkins jenkins-docker]# docker-compose restart
Restarting jenkins ... done
[root@Jenkins jenkins-docker]# cd /usr/local/docker/sonarqube-docker/
[root@Jenkins sonarqube-docker]# docker-compose restart
Restarting sonarqube ... done
Restarting db        ... done

推送镜像

Jenkins服务器本地登录harbor，并测试镜像推送

# 本地登录harbor
[root@Jenkins ~]# docker login -u admin -p Gzq20000308. 10.1.8.102:80
WARNING! Using --password via the CLI is insecure. Use --password-stdin.
WARNING! Your password will be stored unencrypted in /root/.docker/config.json.
Configure a credential helper to remove this warning. See
https://docs.docker.com/engine/reference/commandline/login/#credentials-storeLogin Succeeded# 拉取镜像
[root@Jenkins ~]# docker pull nginx
# 将镜像打上tag标签
# 镜像命名规范：仓库IP地址/项目名称/镜像名称:版本号
[root@Jenkins ~]# docker tag nginx:latest 10.1.8.102:80/repo/nginx:test
# 推送镜像到 harbor
[root@Jenkins ~]# docker push 10.1.8.102:80/repo/nginx:test

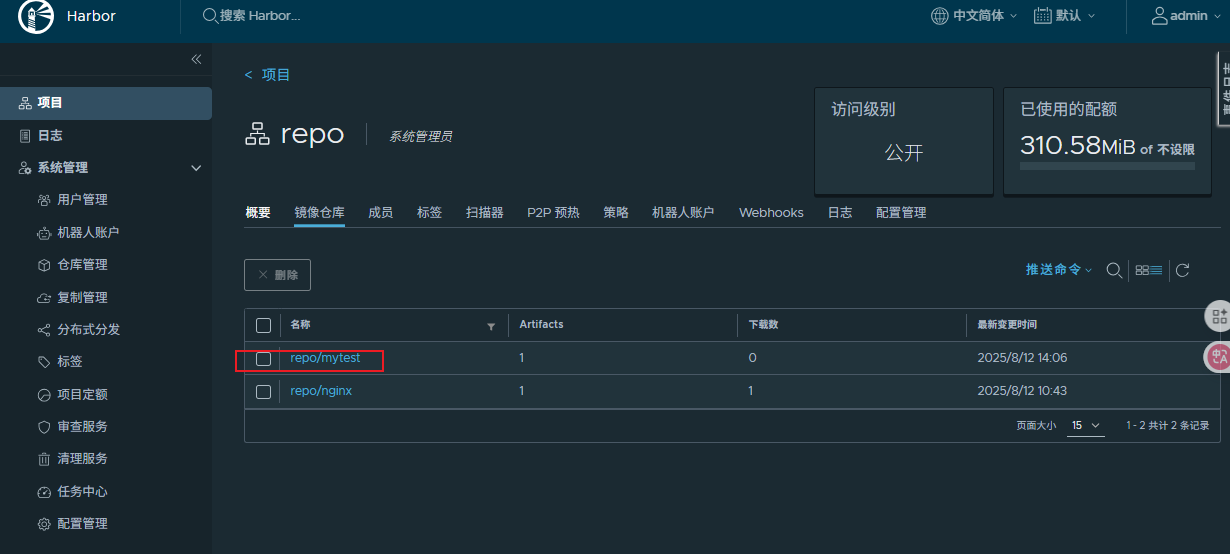

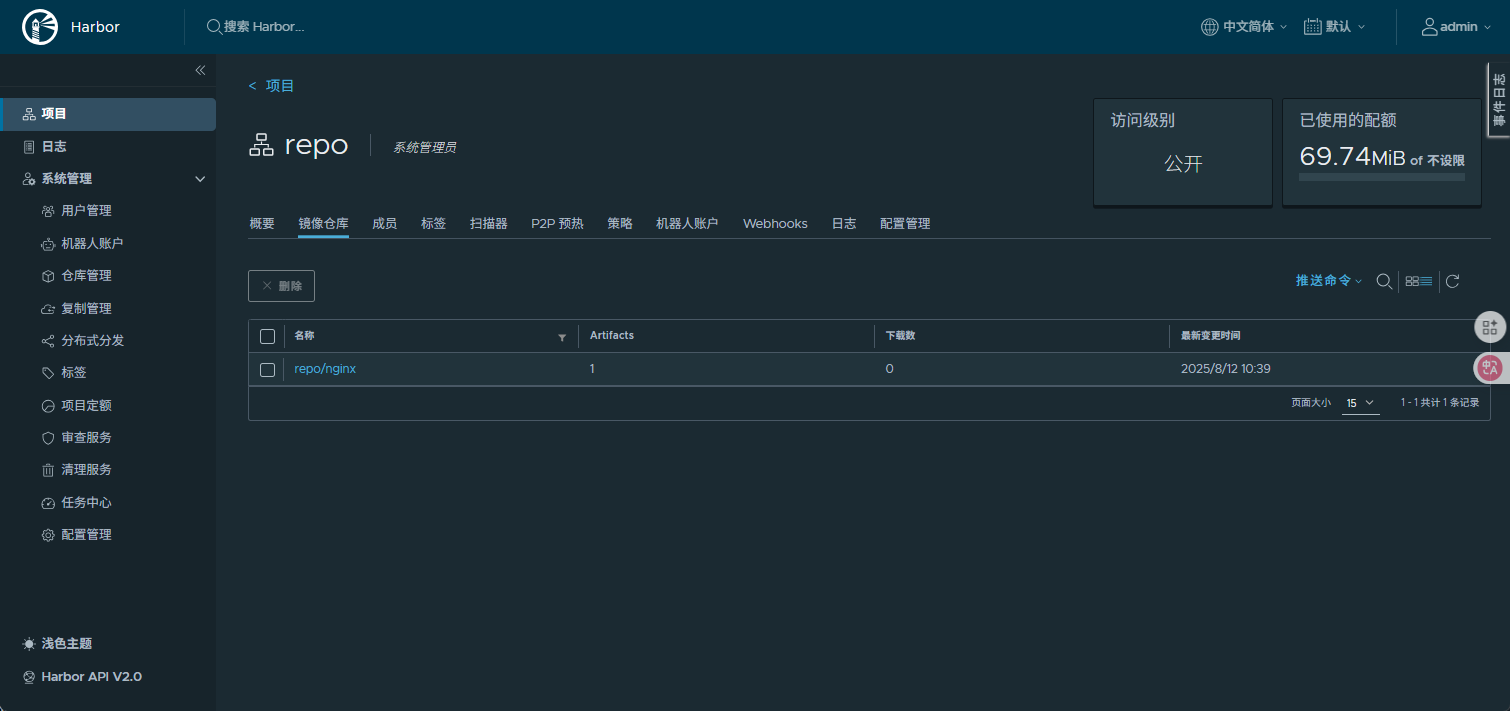

到 harbor 仓库查看镜像是否推送成功

拉取镜像

本地测试拉取镜像

# 删除原有镜像
[root@Jenkins ~]# docker rmi 10.1.8.102:80/repo/nginx:test
[root@Jenkins ~]# docker rmi nginx:latest
# 拉取镜像
[root@Jenkins ~]# docker pull 10.1.8.102:80/repo/nginx:test
[root@Jenkins ~]# docker images 10.1.8.102:80/repo/nginx
REPOSITORY                 TAG       IMAGE ID       CREATED       SIZE
10.1.8.102:80/repo/nginx   test      2cd1d97f893f   4 weeks ago   192MB

Jenkins服务使用Docker

Jenkins需要把镜像制作并推送到harbor中，就需要具备docker环境让Jenkins容器使用宿主机中docker环境

# 修改docker。sock权限
[root@Jenkins ~]# ll /var/run/docker.sock
srw-rw---- 1 root docker 0 8月   8 10:47 /var/run/docker.sock
[root@Jenkins ~]# chown root:root /var/run/docker.sock
[root@Jenkins ~]# chmod o+rw /var/run/docker.sock
[root@Jenkins ~]# ll /var/run/docker.sock
srw-rw-rw- 1 root root 0 8月   8 10:47 /var/run/docker.sock# 修改脚本配置文件
version: "3.1"
services:jenkins:image: jenkins/jenkins:2.346.3-lts-jdk8container_name: jenkinsports:                                       # 映射端口- 8080:8080- 50000:50000volumes:                                     # 映射目录- ./data/:/var/jenkins_home/- /var/run/docker.sock:/var/run/docker.sock  # 添加- /usr/bin/docker:/usr/bin/docker             # 添加- /etc/docker/daemon.json:/etc/docker/daemon.json # 添加
# 启动服务
[root@Jenkins jenkins-docker]# docker-compose up -d
# 进入容器验证docker命令
[root@Jenkins jenkins-docker]# docker exec -it jenkins bash
jenkins@392ae884a4ea:/$ docker version
Client: Docker Engine - CommunityVersion:           26.1.4API version:       1.45Go version:        go1.21.11Git commit:        5650f9bBuilt:             Wed Jun  5 11:32:04 2024OS/Arch:           linux/amd64Context:           defaultServer: Docker Engine - CommunityEngine:Version:          26.1.4API version:      1.45 (minimum version 1.24)Go version:       go1.21.11Git commit:       de5c9cfBuilt:            Wed Jun  5 11:31:02 2024OS/Arch:          linux/amd64Experimental:     falsecontainerd:Version:          1.6.33GitCommit:        d2d58213f83a351ca8f528a95fbd145f5654e957runc:Version:          1.1.12GitCommit:        v1.1.12-0-g51d5e94docker-init:Version:          0.19.0GitCommit:        de40ad0

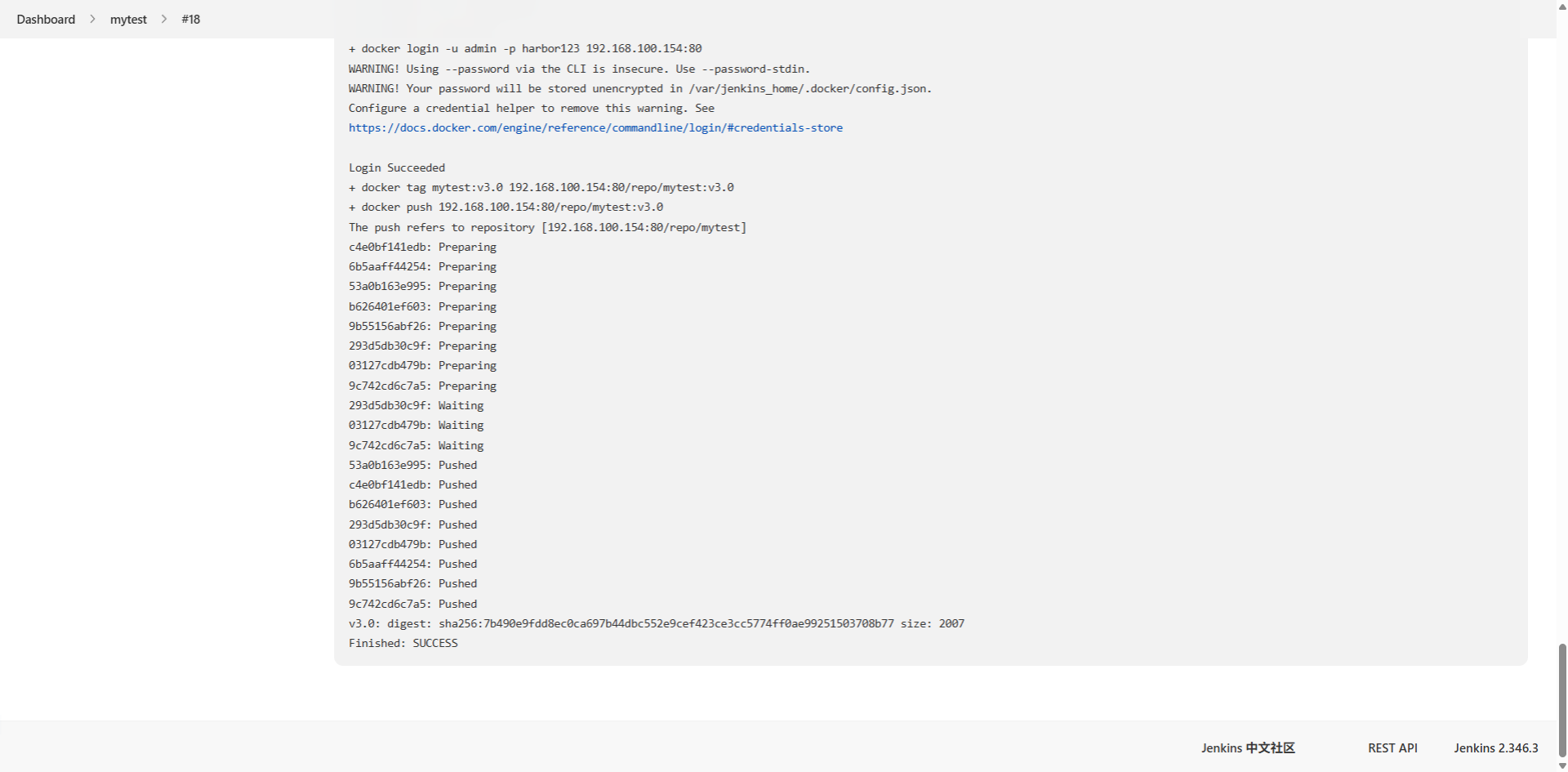

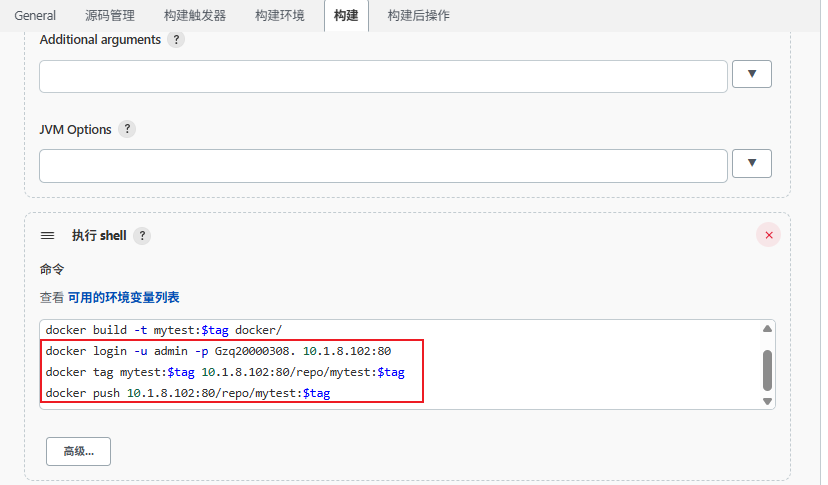

Jenkins服务构建镜像推送harbor仓库

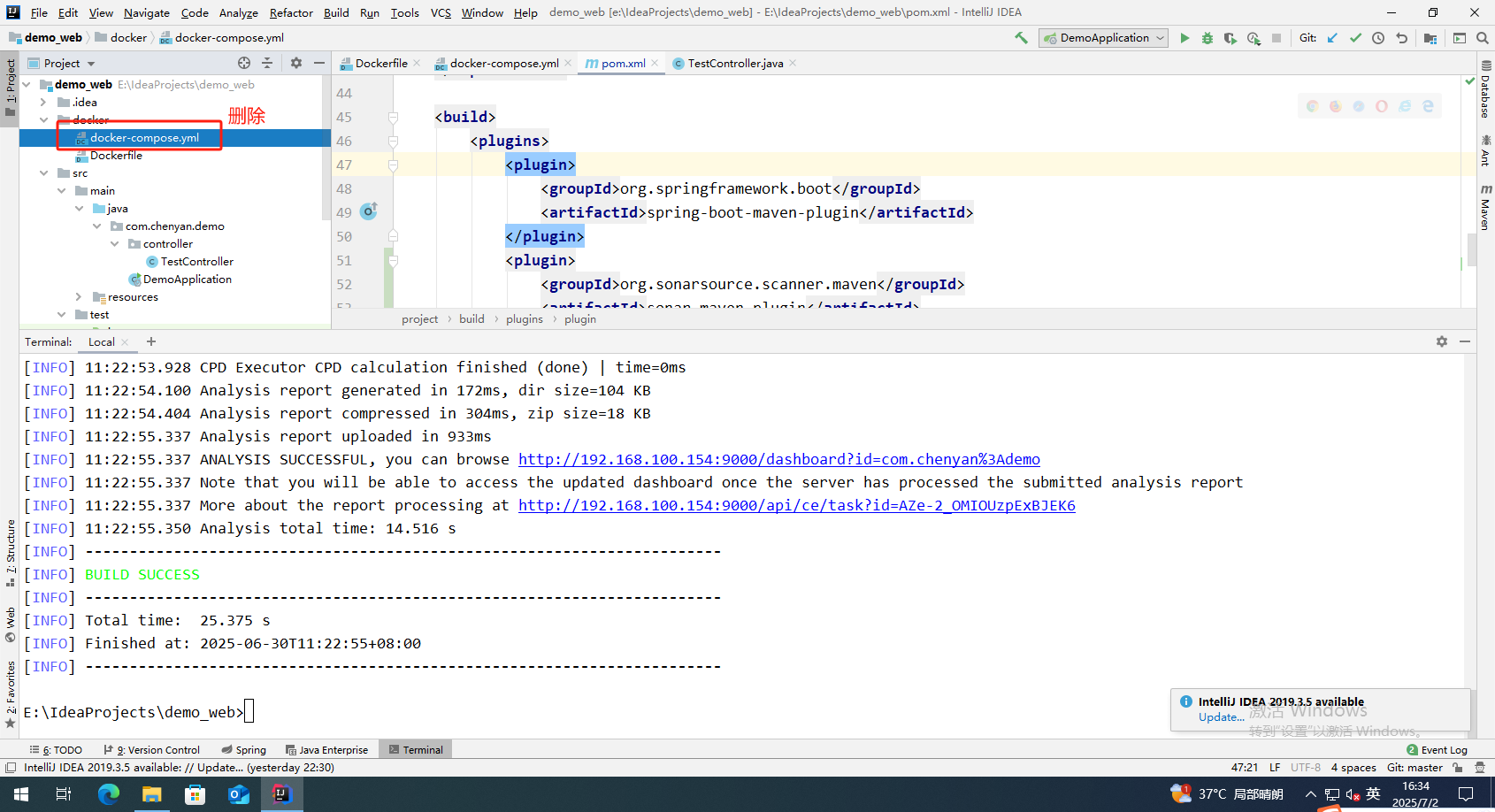

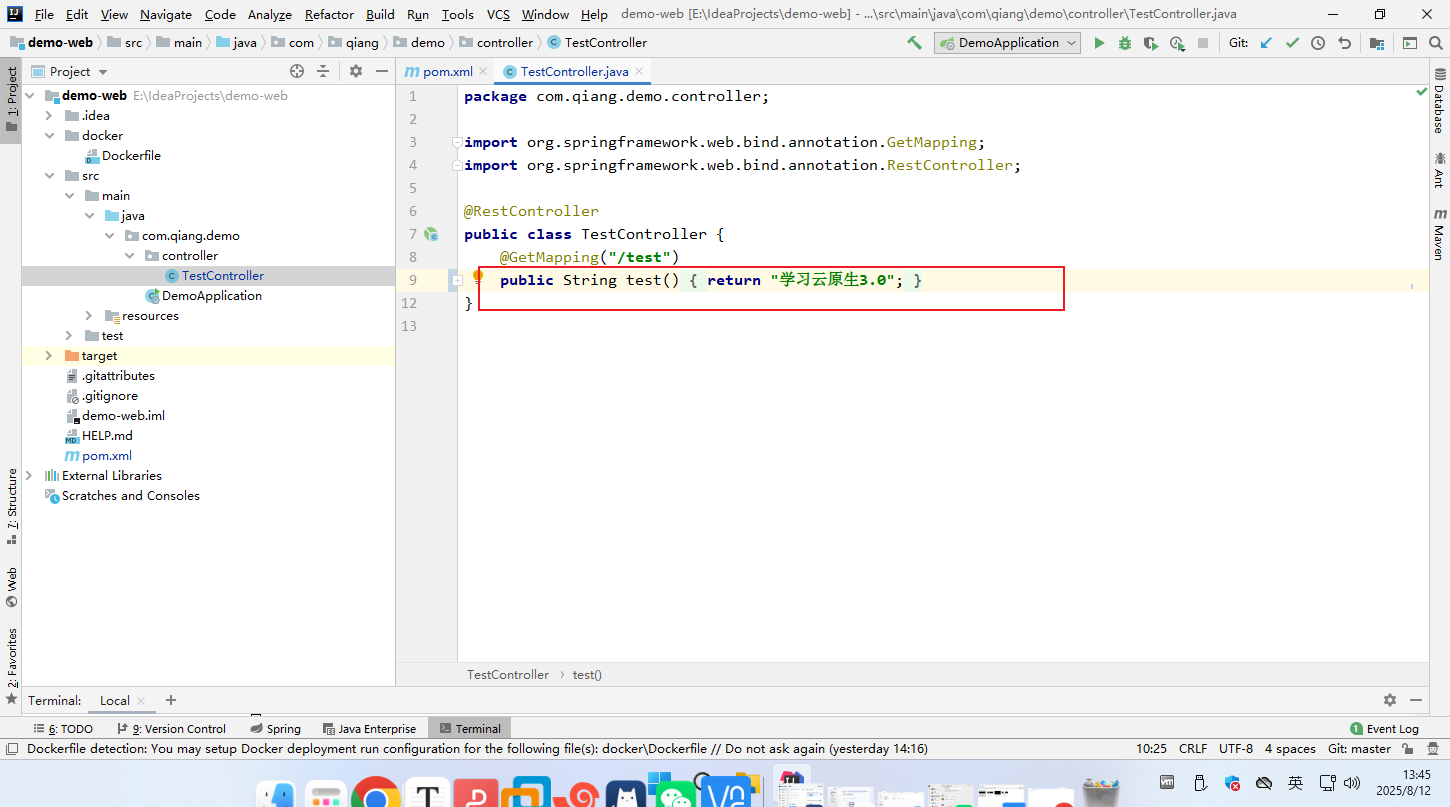

到Windows系统的idea中，删除docker-compose文件

修改一下内容3.0重新提交

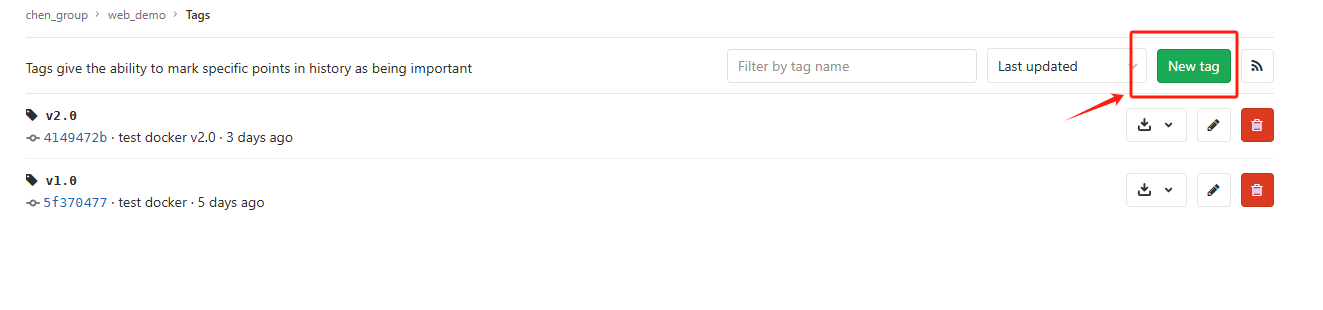

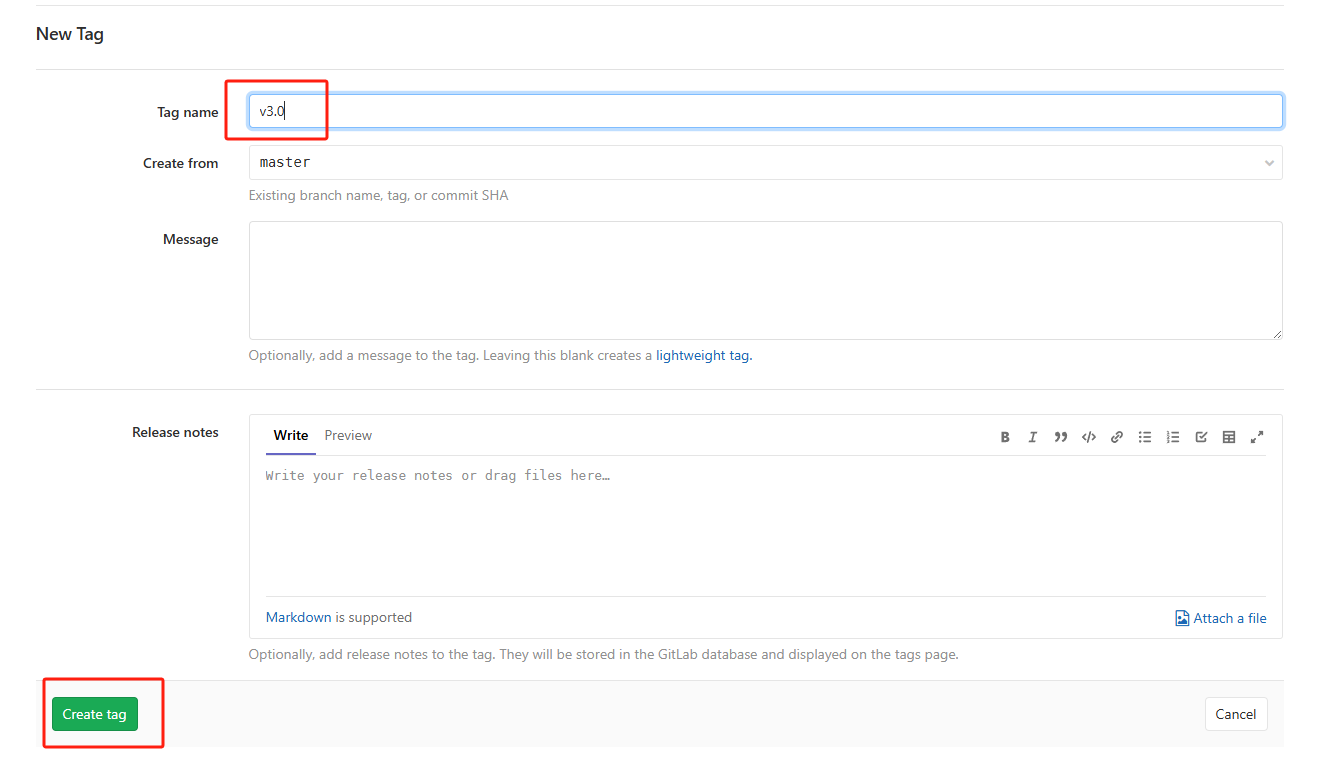

添加3.0标签

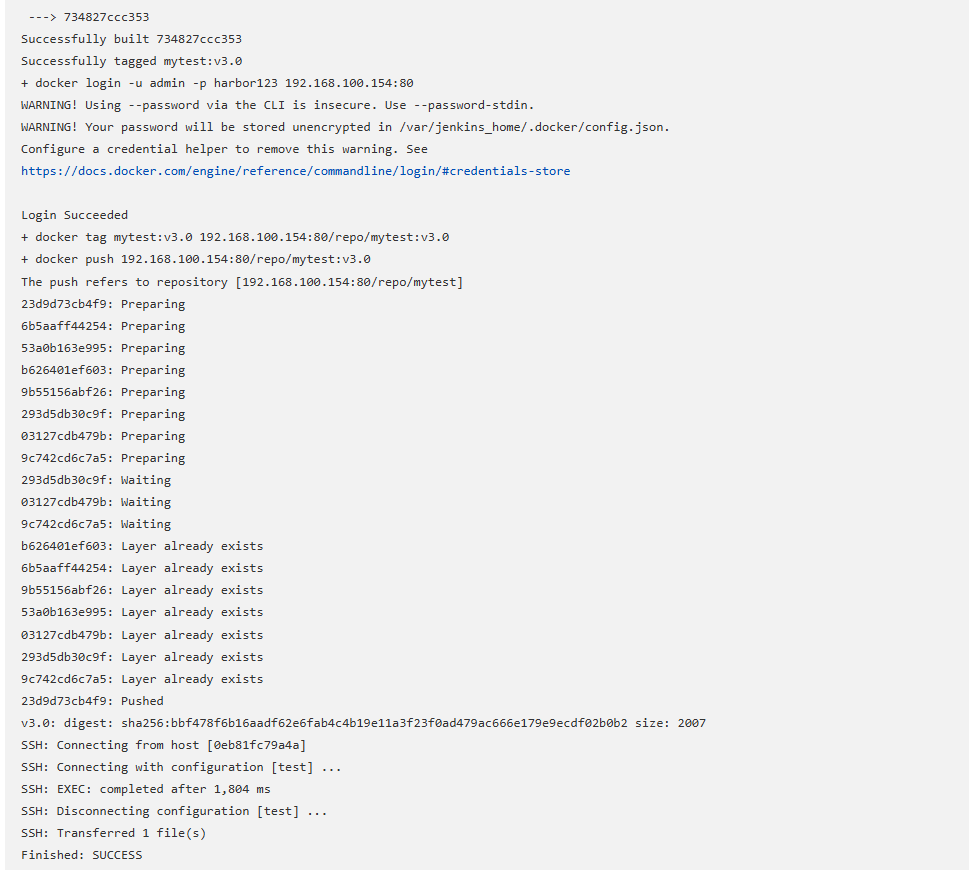

本地构建镜像

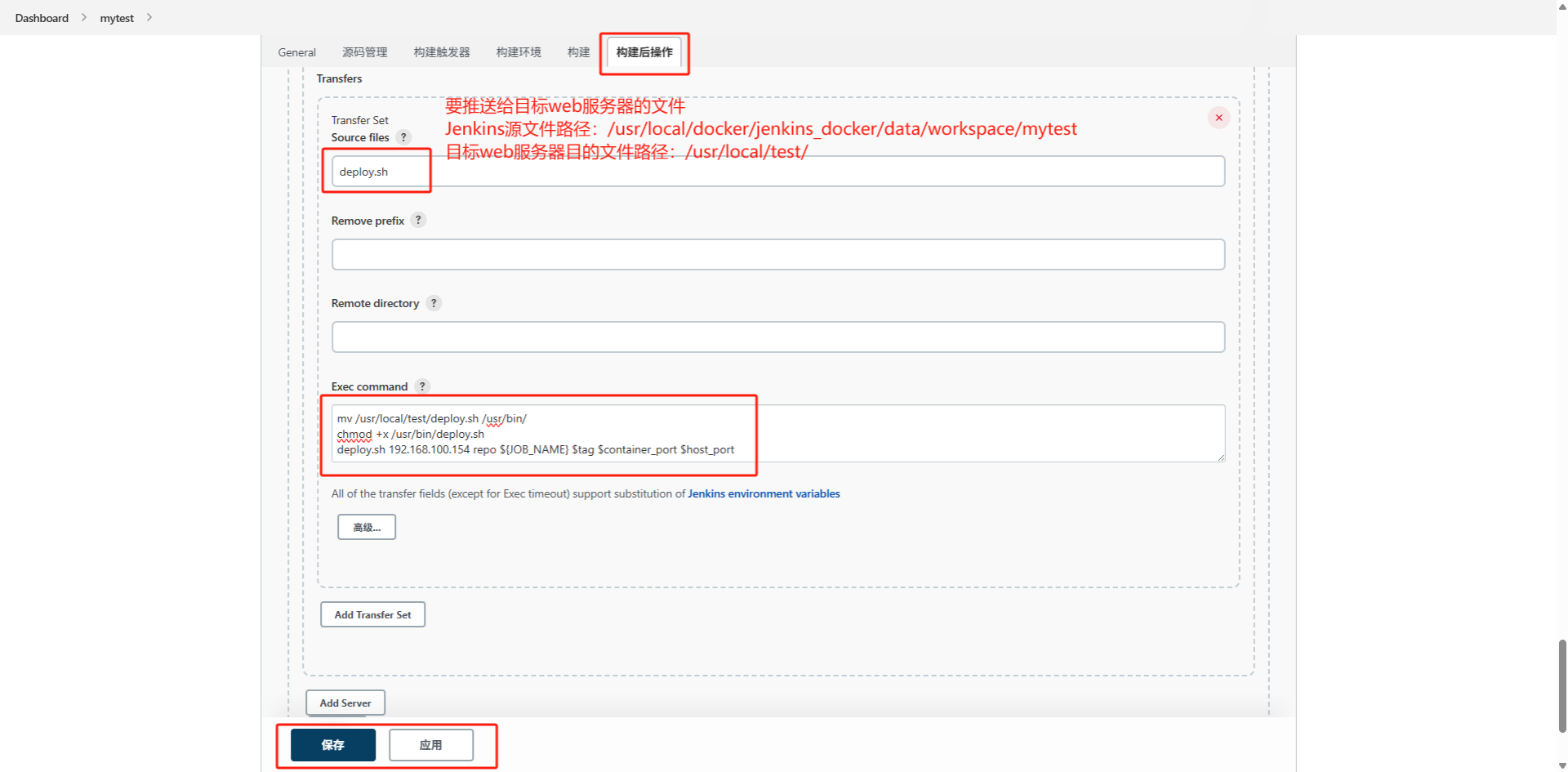

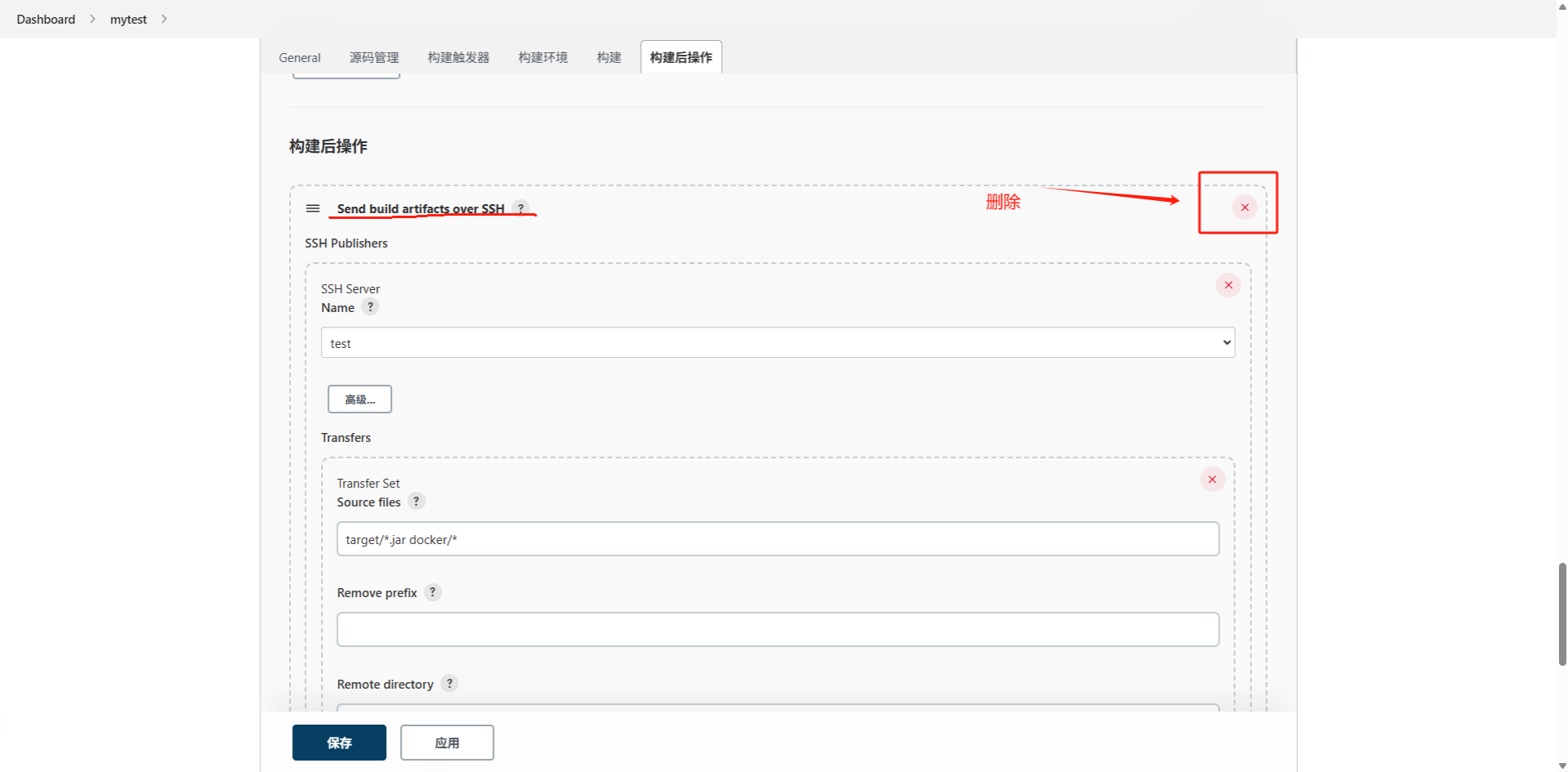

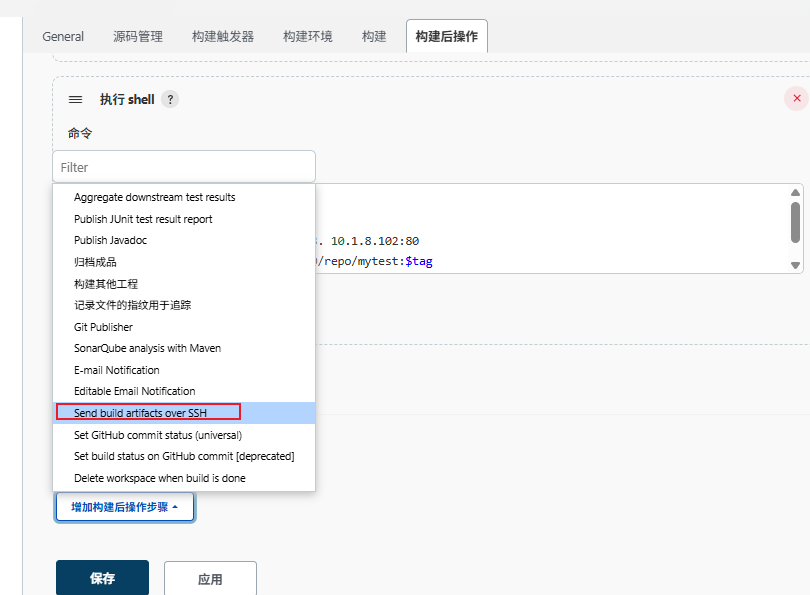

jenkins页面-项目-配置-构建后操作

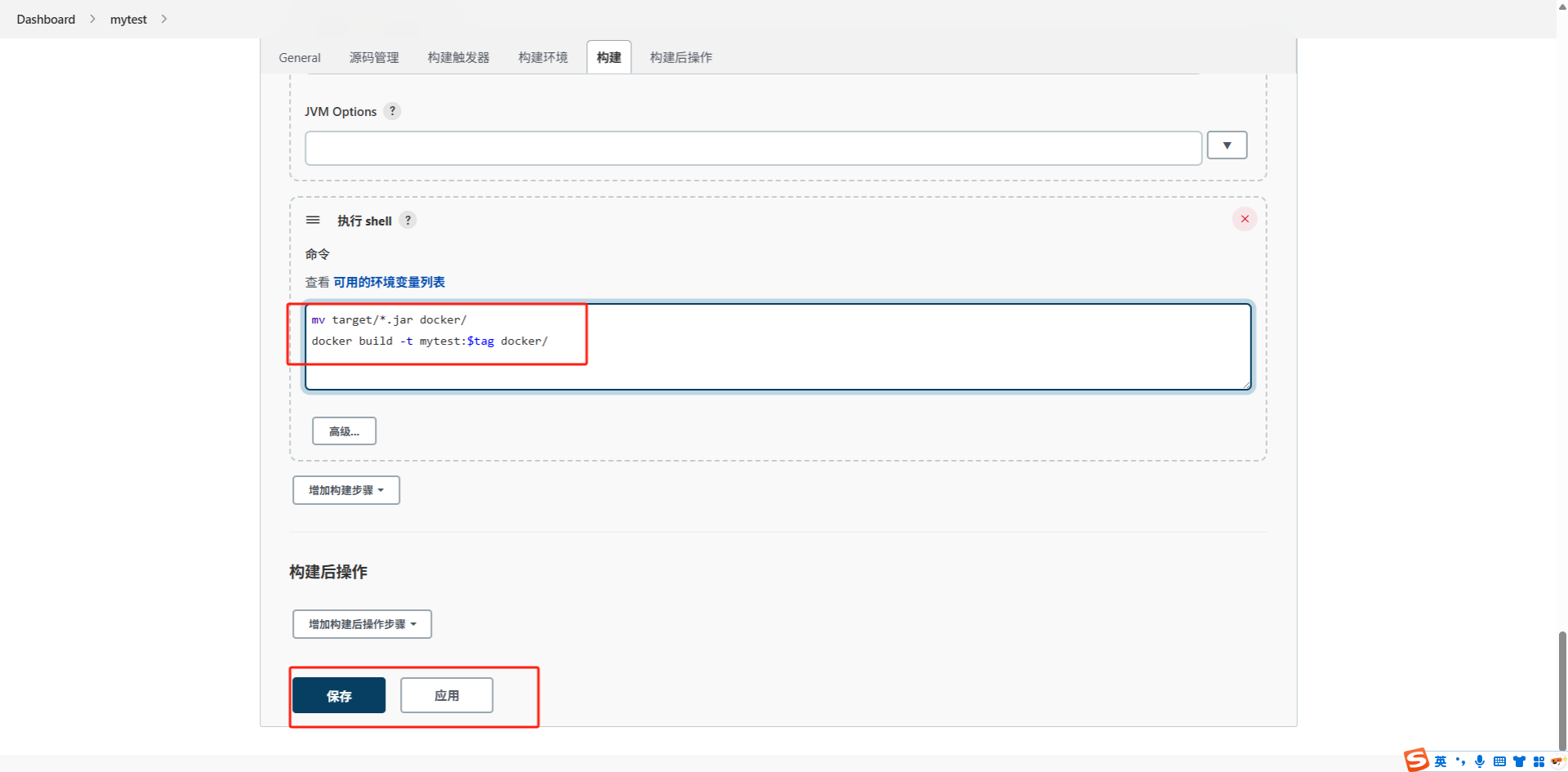

mv target/*.jar docker/
docker build -t mytest:$tag docker/

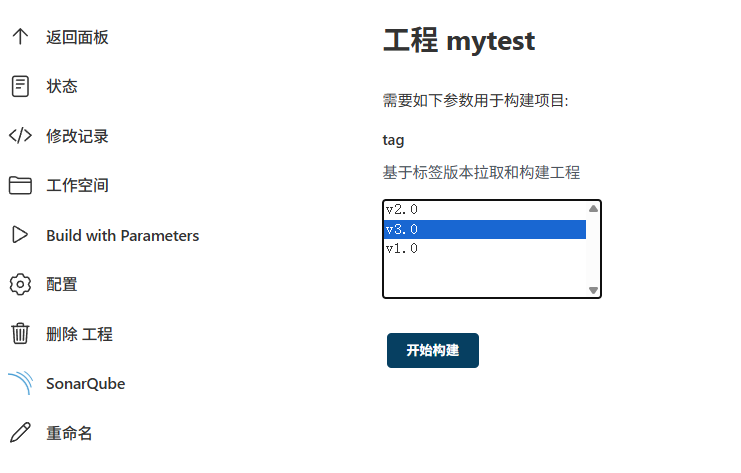

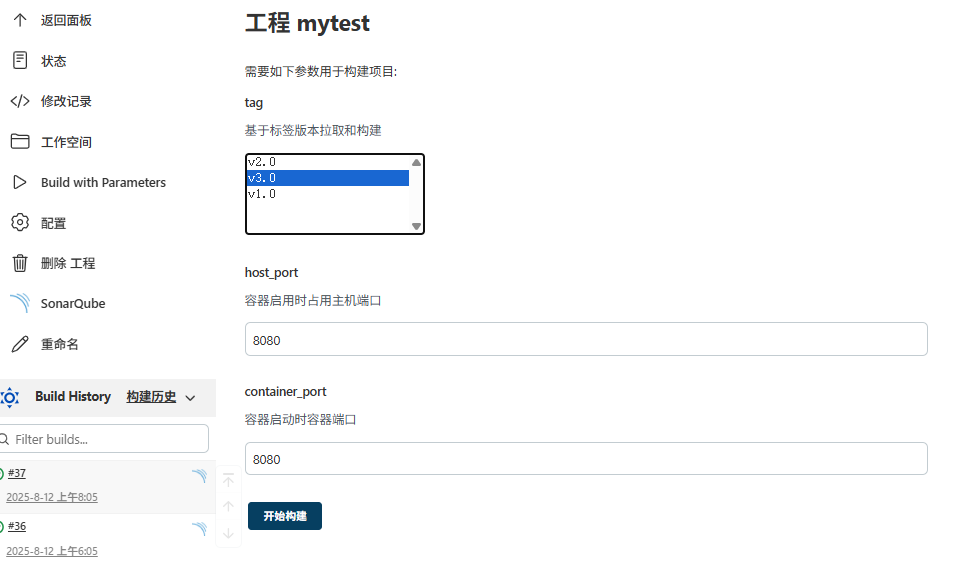

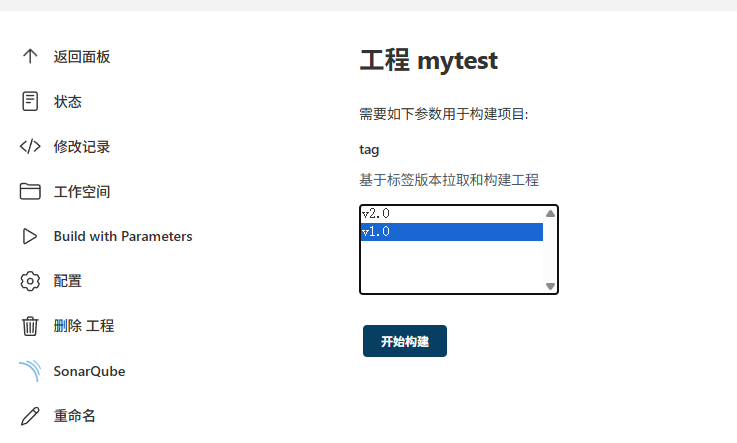

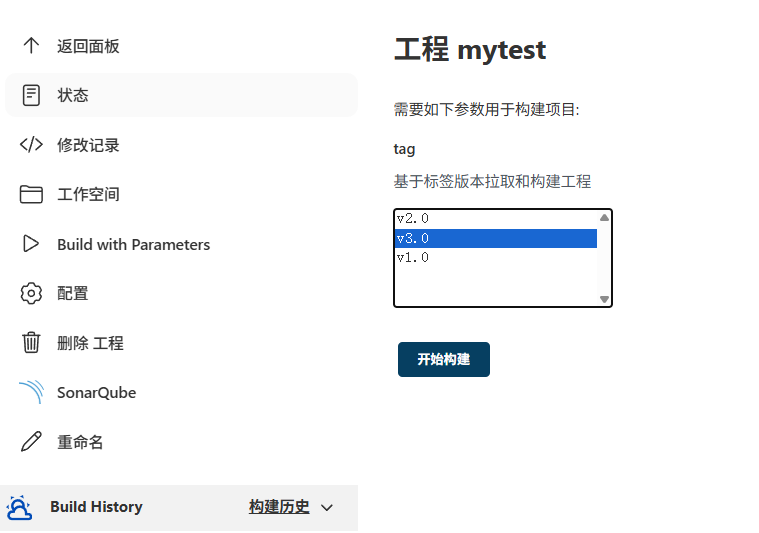

选择对应标签进行构建

在Jenkins服务器这种查看镜像

[root@Jenkins workspace]# docker images mytest
REPOSITORY   TAG       IMAGE ID       CREATED              SIZE
mytest       v3.0      1561ce81f5f5   About a minute ago   543MB

推送至harbor

jenkins-项目-配置-构建

docker login -u admin -p Gzq20000308. 10.1.8.102:80
docker tag mytest:$tag 10.1.8.102:80/repo/mytest:$tag
docker push 10.1.8.102:80/repo/mytest:$tag

再次进行构建3.0项目

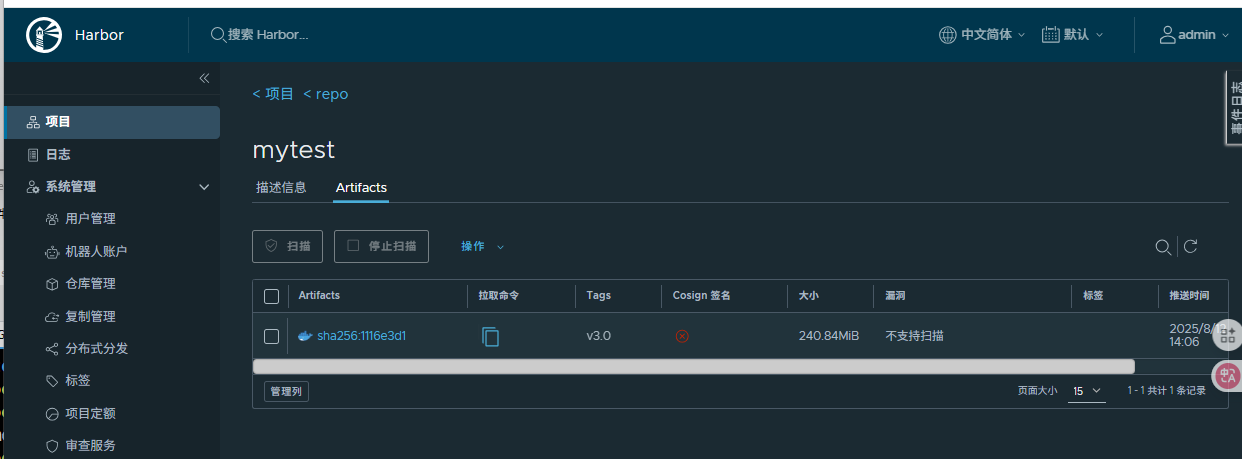

harbor仓库查看存储的镜像

镜像部署到目标web服务器

• 告知目标服务器拉取哪个镜像。告知内容（harbor地址；harbor仓库名；镜像名；镜像版本；容器运行端口号）

• 判断当前服务器是否正在运行该容器，如果正在运行则需要删除。

• 如果目标服务器已经存在当前镜像，则需要删除该镜像。

• 目标服务器拉取harbor上的镜像。

• 将拉取的镜像运行为容器

在jenkins编写脚本

[root@Jenkins ~]# cat /usr/local/docker/jenkins-docker/data/workspace/mytest/deploy.sh
#!/bin/bash
harbor_ip=$1                          # harbor地址
harbor_repo=$2                        # harbor仓库名
project=$3                            # 项目名
version=$4                            # 镜像版本
container_port=$5                     # 容器暴露端口
host_port=$6                          # 主机暴露端口imageName=$harbor_ip/$harbor_repo/$project:$version   # 镜像名
echo $imageName# 查找项目容器id
container_id=`docker ps -a | grep ${project} | awk '{print $1}'`
echo $container_id
# 如果项目容器id不为空，则停止同ID容器并删除
if [ "$container_id" != "" ]
thendocker stop $container_iddocker rm $container_id
fi# 查找项目镜像标签tag
tag=`docker images | grep ${project} | awk '{print $2}'`
echo $tag
# 如果拉取的项目镜像标签已存在，则删除镜像
if [[ "$tag" =~ "$version" ]]
thendocker rmi $imageName
fi# 登录harbor仓库
cp /lib/systemd/system/docker.service /lib/systemd/system/docker.service.bak
sed -i 's#ExecStart=/usr/bin/dockerd -H fd:// --containerd=/run/containerd/containerd.sock#ExecStart=/usr/bin/dockerd -H fd:// --insecure-registry 10.1.8.102 --containerd=/run/containerd/containerd.sock#g' /lib/systemd/system/docker.service
# 重启docker，并登录仓库
systemctl daemon-reload && systemctl restart docker && docker login -u admin -p Gzq20000308. $harbor_ip# 拉取镜像
docker pull $imageName# 运行容器
docker run -d -p $host_port:$container_port --name $project $imageName echo "SUCCESS"# 将脚本放到mytest项目目录下，等待发送给目标服务器
[root@Jenkins ~]# mv deploy.sh /usr/local/docker/jenkins-docker/data/workspace/mytest

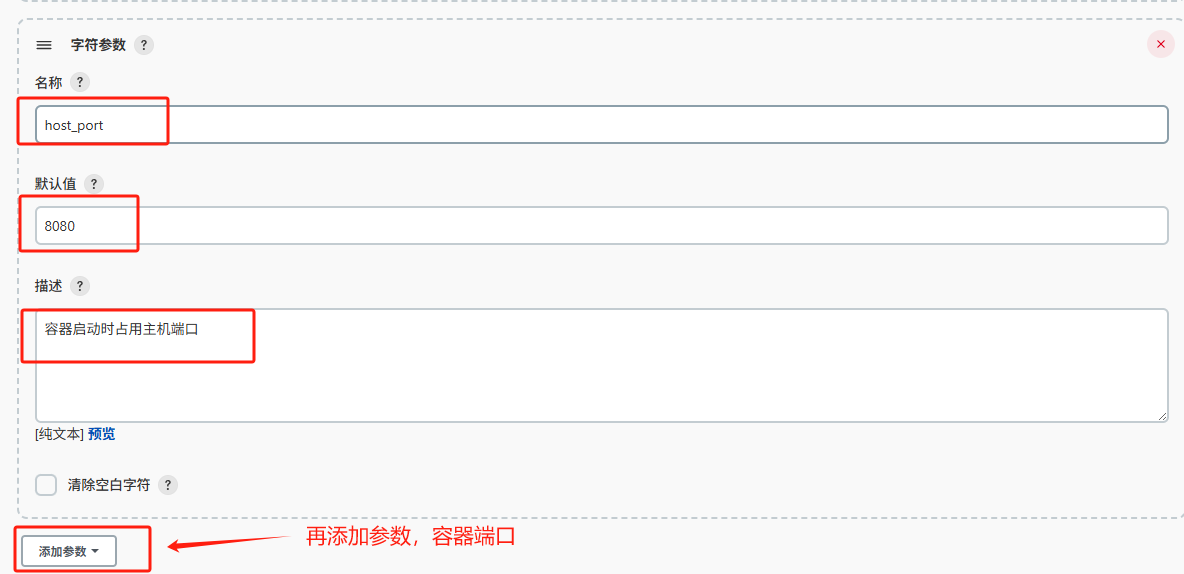

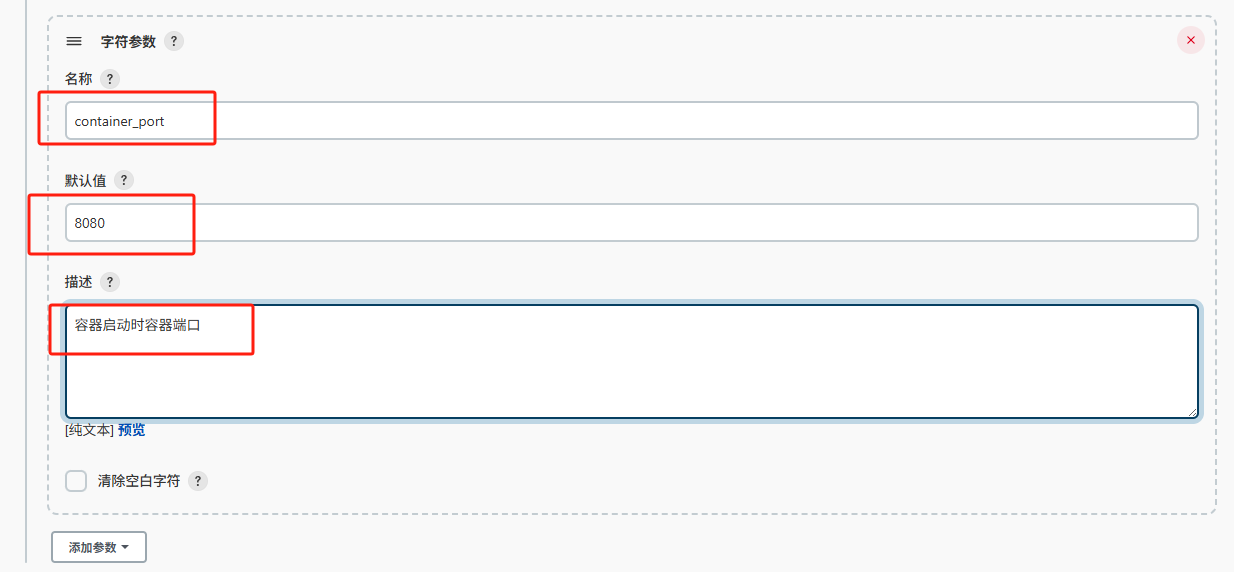

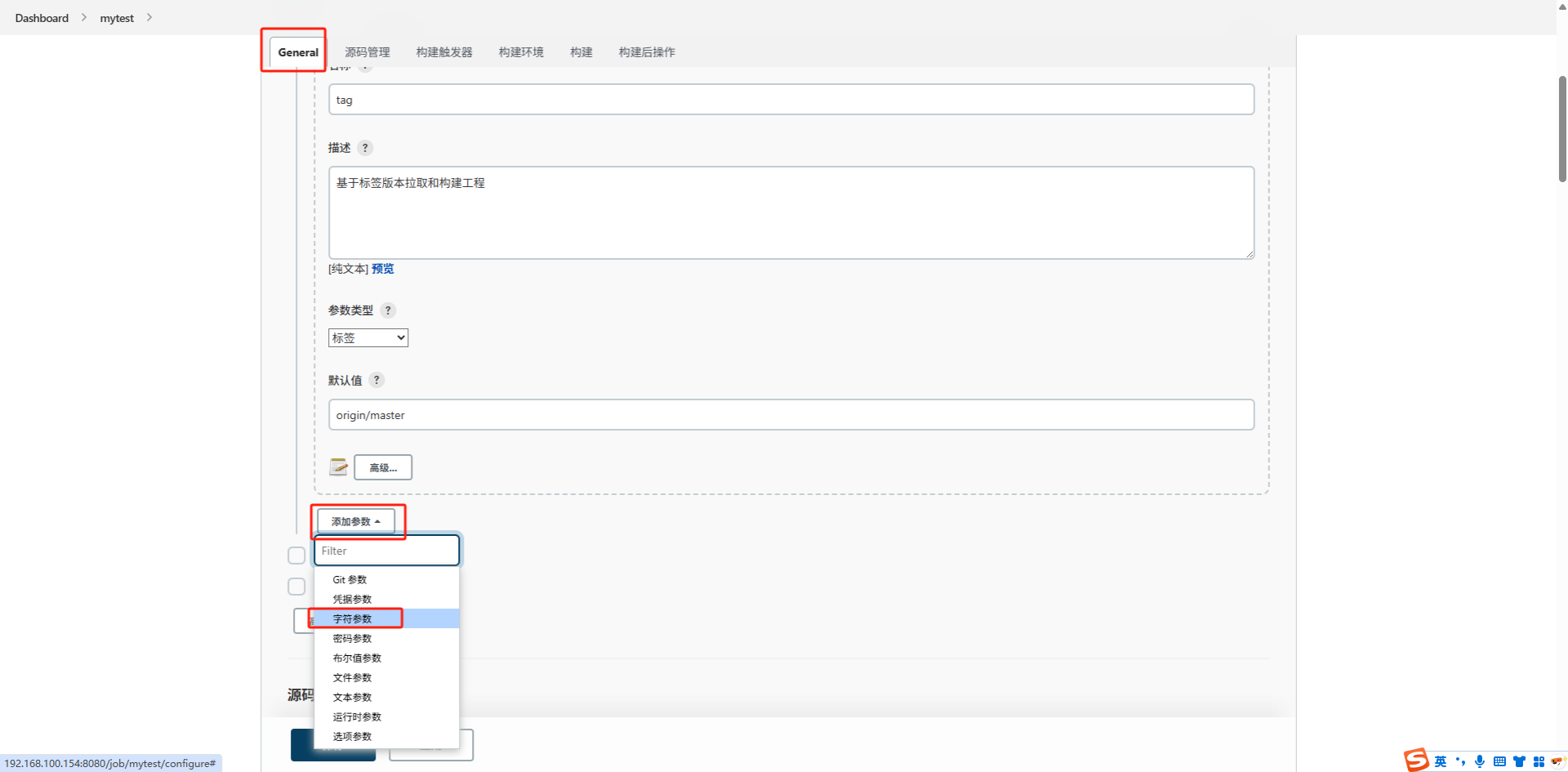

jenkins页面-项目-配置-General

构建后操作

mv /usr/local/test/deploy.sh /usr/bin/
chmod +x /usr/bin/deploy.sh
deploy.sh 10.1.8.102 repo ${JOB_NAME} $tag $container_port $host_port

进行构建

到目标服务器web中查看镜像

[root@Web ~]# docker images | grep 10.1.8.102
10.1.8.102/repo/mytest   v3.0      19d59e0f6f8a   14 minutes ago   543MB

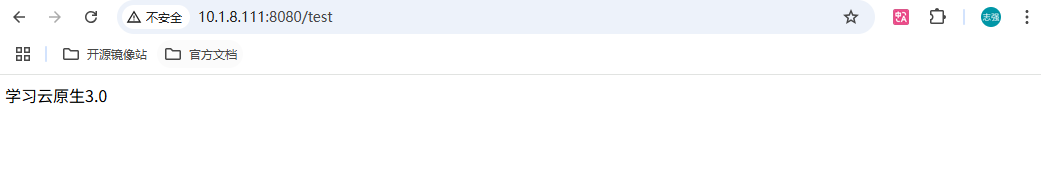

页面访问验证
