西门子TIA-PID功能块在温控项目中的测试总结
一、PID_Compact说明（官方资料）
提示：为了后续讲解变量时的铺垫
1. 指令说明
PID_Compact 指令提供了一种可对具有比例作用的执行器进行集成调节的 PID 控制器。
存在下列工作模式：
❇️未激活
❇️预调节
❇️精确调节
❇️自动模式
❇️手动模式
含错误监视功能的替代输出值；

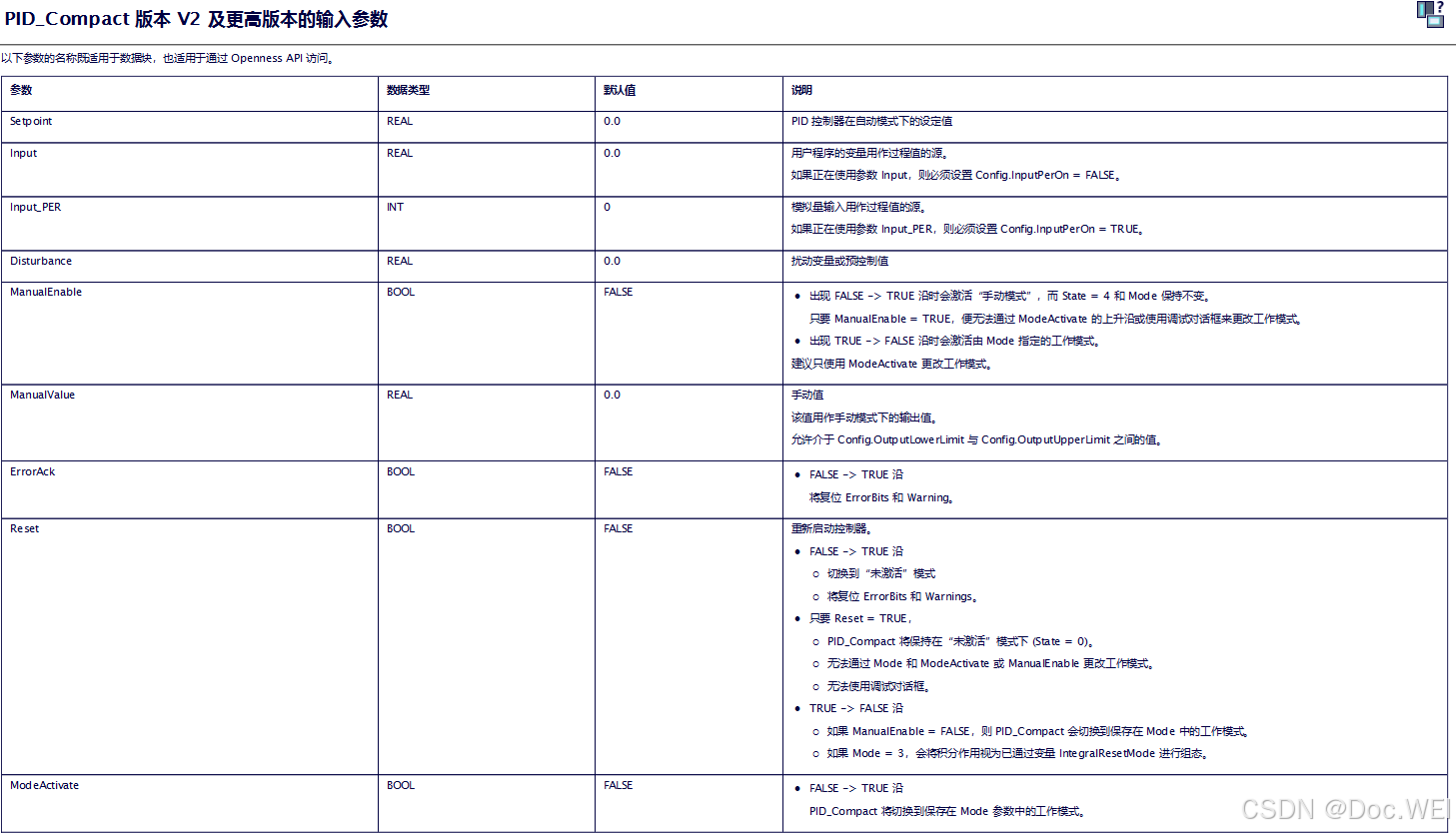

2.输入参数

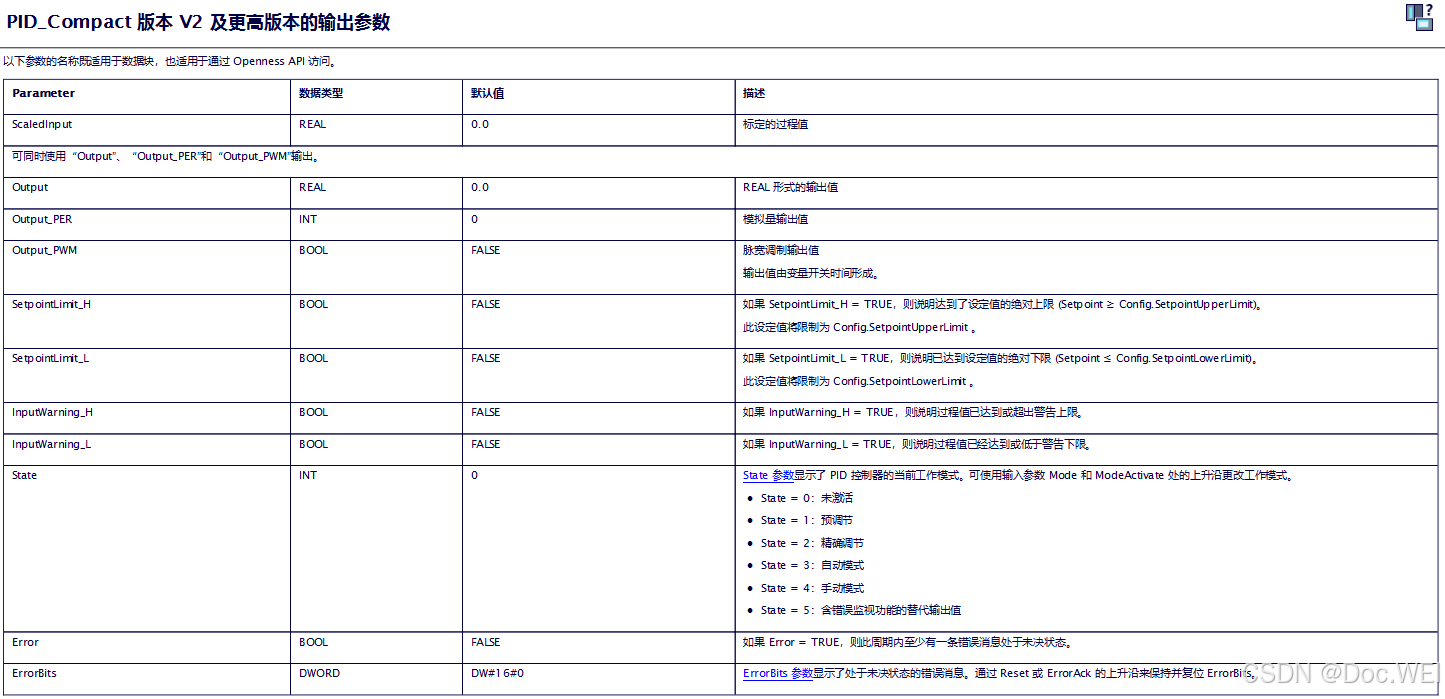

3.输出参数
4.输入输出参数

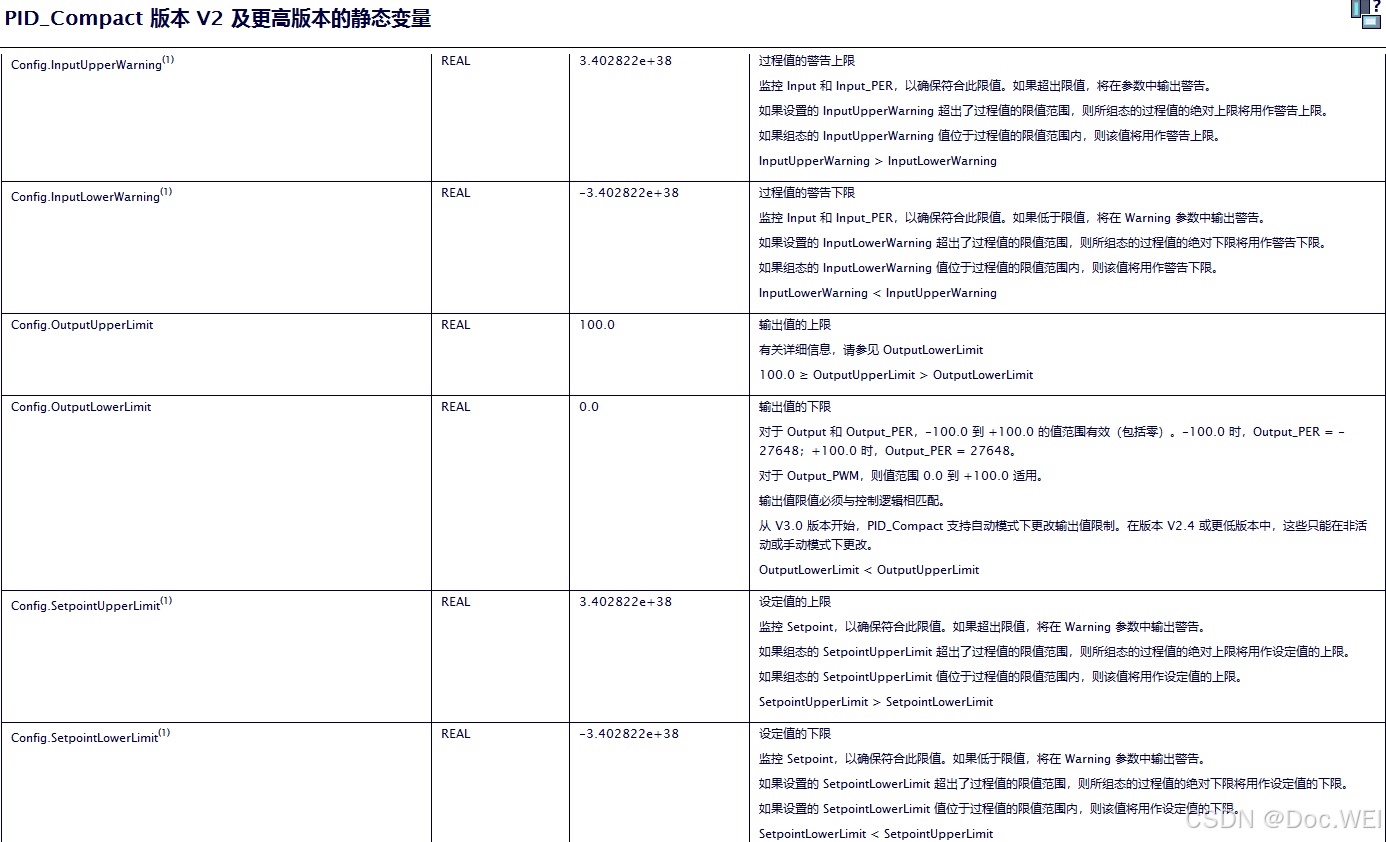

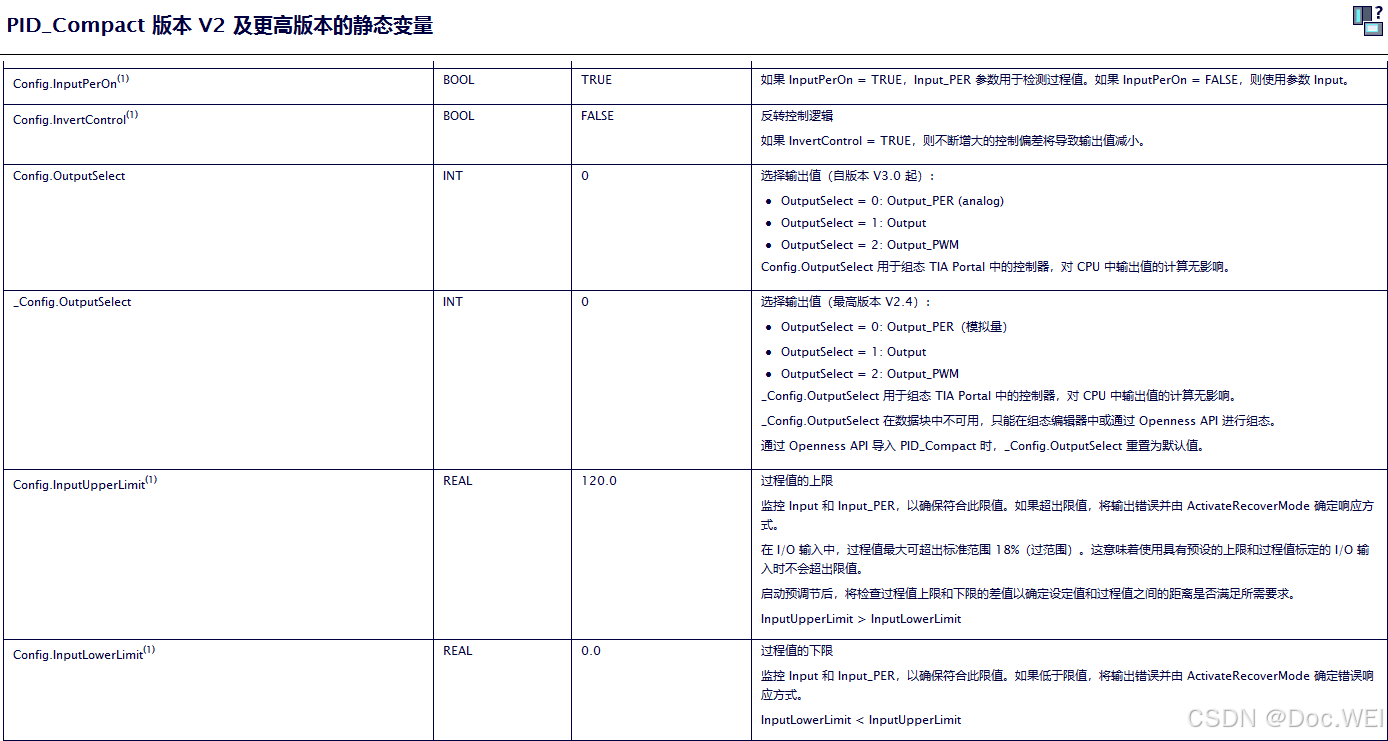

5.Config参数

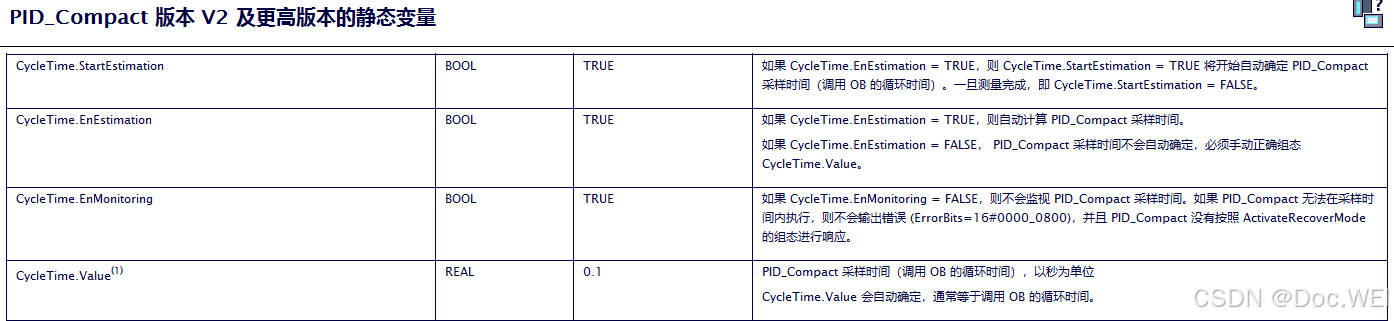

6.CycleTime参数
