芯伯乐300kHz降压DC/DC转换器XBL4005：4.5V~40V宽电压范围，5A大电流高效输出

产品概述

XBL4005是芯伯乐推出的40V/5A PWM同步降压转换器，采用300kHz固定频率控制，集成高效功率MOSFET与多重保护机制。其0.8V~37V输出及最大100%占空比特性，可应对工业现场复杂电压场景，显著提升通信基站、车载电力系统的供电可靠性。93%转换效率+短路保护，赋能严苛工况设备零宕机运行。

产品选用设计优势

1. 4.5V~40V宽电压输入

宽电压输入具有强大的兼容性，可适应不同电源环境；在系统设计中提供高灵活性，能有效应对电压波动。

1. 93%峰值转换效率

能效表现卓越，可显著降低运行中的散热需求，不仅能提高长期使用寿命，还能提升系统整体性能和可靠性。

1. 短路保护+ 8A峰值限流

短路保护能在电路短路时迅速切断电源，避免过大的短路电流对电路中的导线、元器件以及设备造成损坏，有效保护电路和设备，同时降低短路带来的危险情况。

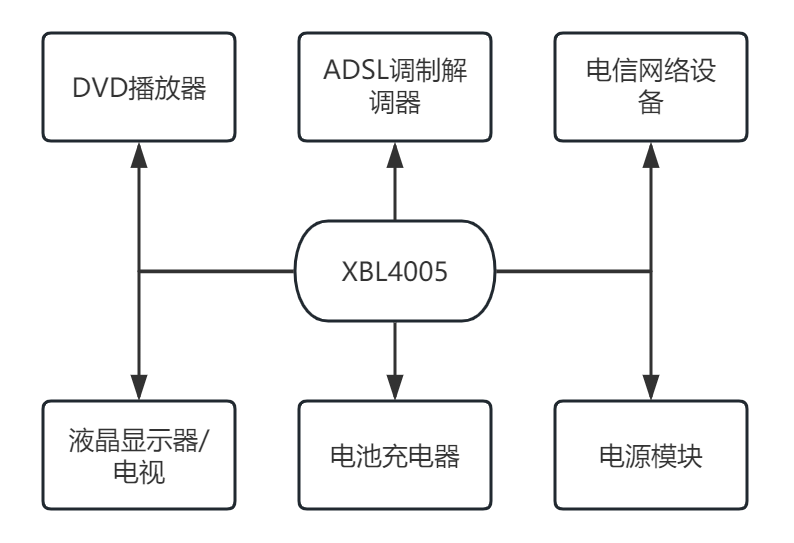

 应用场景

  工业控制：PLC模块/传感器供电

  通信设备：5G微基站电源/光纤收发器

  车载电子：行车记录仪/导航主机供电中枢

  储能系统：锂电池降压转换

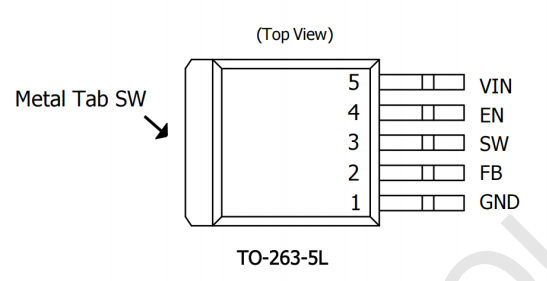

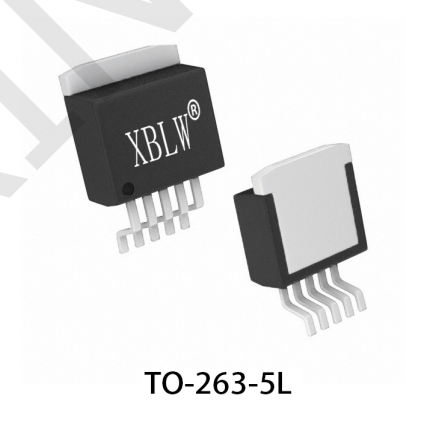

 引脚配置（TO2635L封装顶视图）

引脚	名称	功能说明
1	GND	低噪声接地：需独立远离续流二极管回路
2	FB	反馈端：外接电阻设定输出电压
3	SW	功率输出：连接电感与续流二极管
4	EN	使能端：＞1.2V开启，＜0.8V关断（支持逻辑控制）
5	VIN	电源输入：4.5V~40V宽电压，需并联220μF电容滤波
金属基板	SW	大电流散热通道：须接PCB散热铺铜

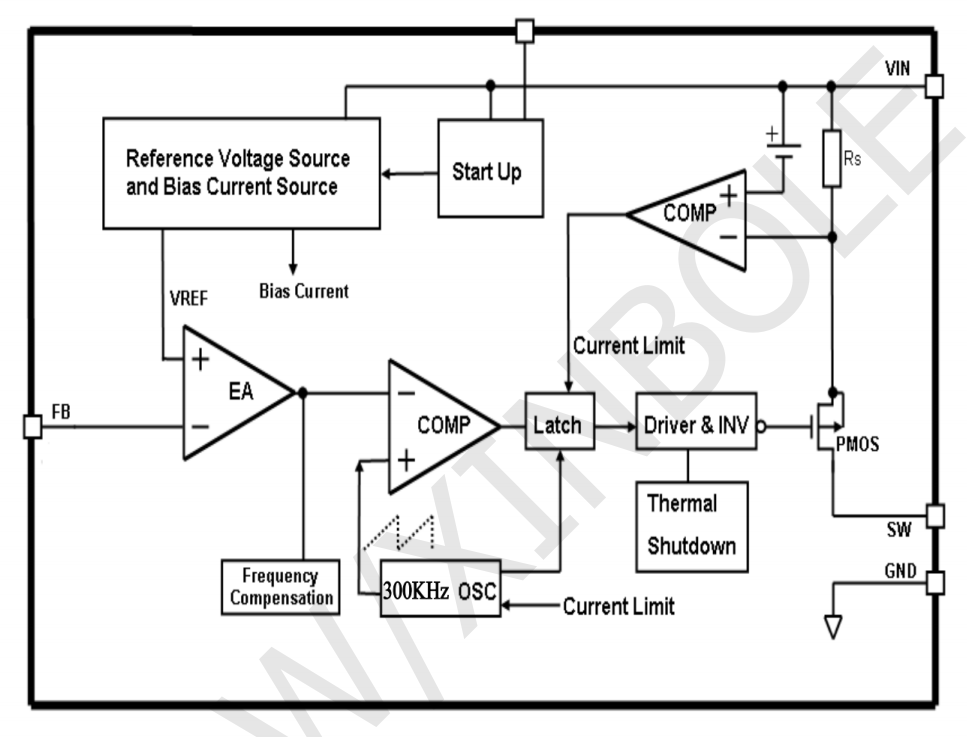

功能框图

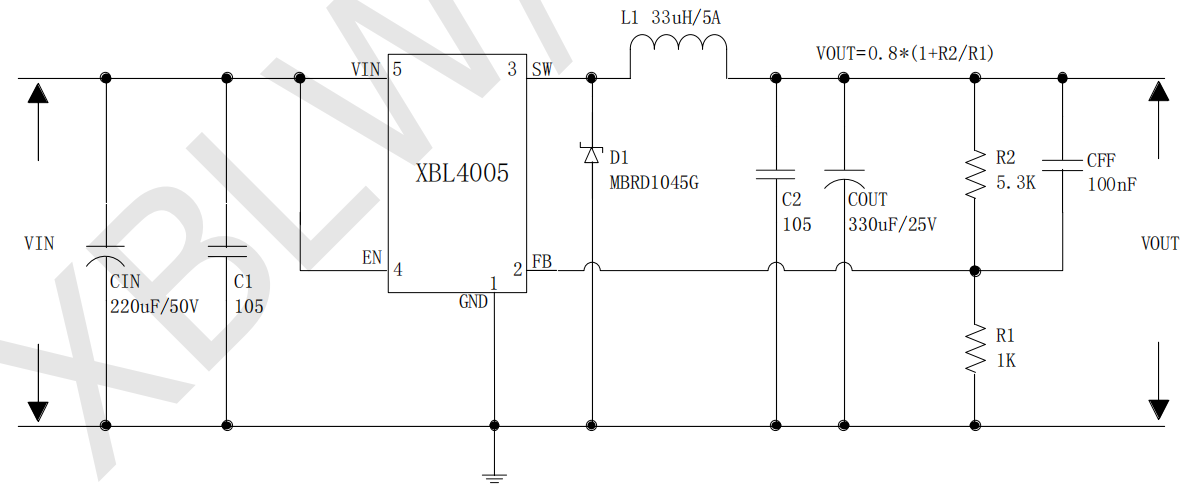

典型应用电路

5V/5A工业传感器供电方案

此电路为XBL4005典型应用电路，输入电压经CIN（220μF/50V）滤波后接入XBL4005芯片的VIN引脚，芯片通过内部电路控制SW引脚的开关动作，搭配电感L1（33μH/5A）、二极管D1、输出电容COUT（330μF/25V）实现升压功能，输出电压VOUT由反馈电阻R1和R2分压后反馈至FB引脚，通过公式VOUT=0.8*(1+R2/R1)设定，同时具备过流、过热等保护功能。

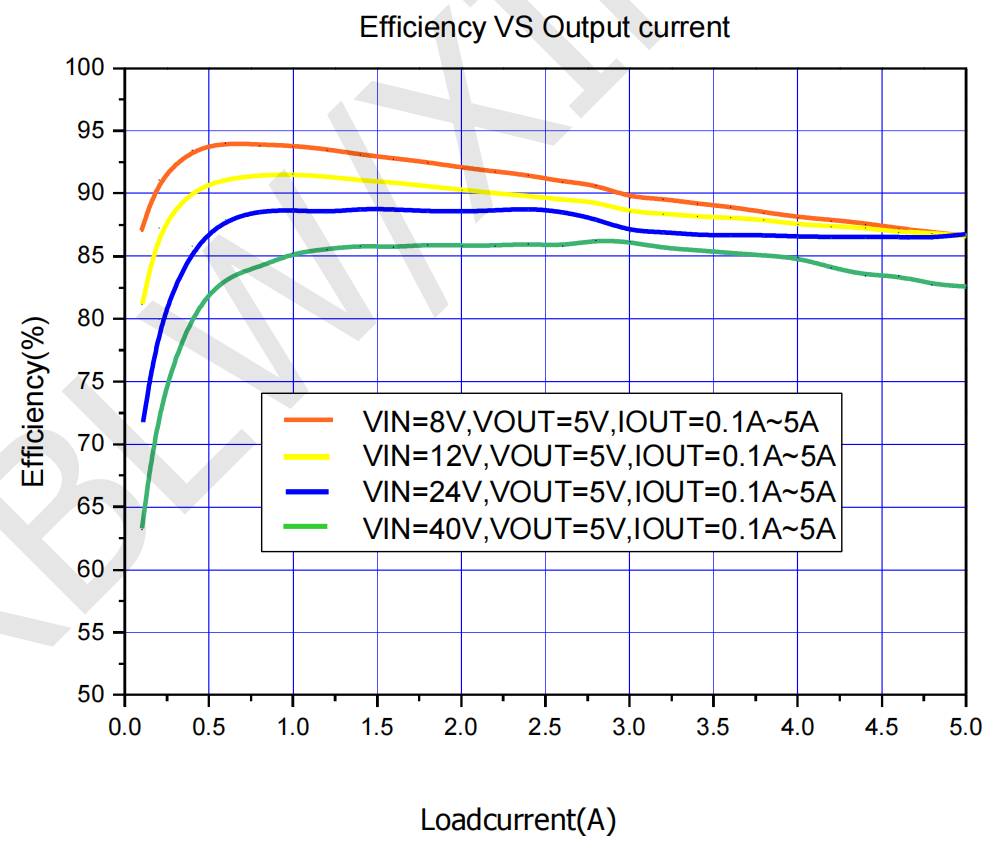

效率曲线图

总结

在电源管理领域，芯伯乐XBL4005以其出色的性能和广泛的应用前景脱颖而出。这款300kHz降压DC/DC转换器在4.5V~40V宽电压范围内能实现5A大电流高效输出，为工程师提供了强大的电源管理解决方案。

最高93%的峰值转换效率，有效降低了散热需求，延长使用寿命并提升系统可靠性。同时，具备短路保护、8A峰值限流和热关断功能，全方位保障电路安全运行。
