工业视觉检测中的常见的四种打光方式

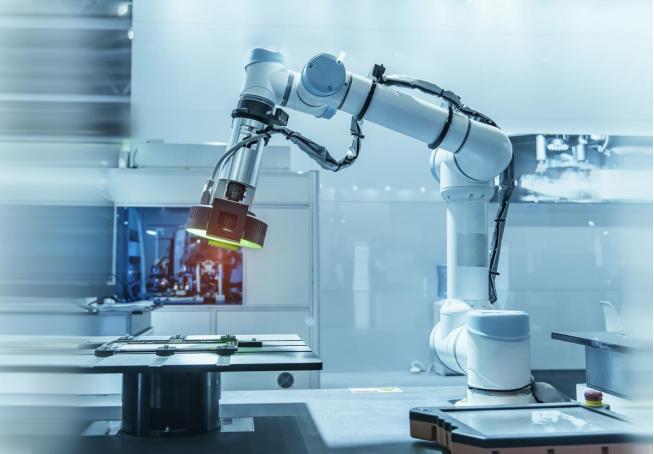

在自动化生产线上，机器视觉系统就像一双永不疲惫的"电子眼"。但您知道吗？这双眼睛的"视力"好坏，很大程度上取决于打光方式的选择。就像摄影师需要专业灯光来捕捉完美画面，工业检测中的打光技术直接影响着产品缺陷的识别精度。

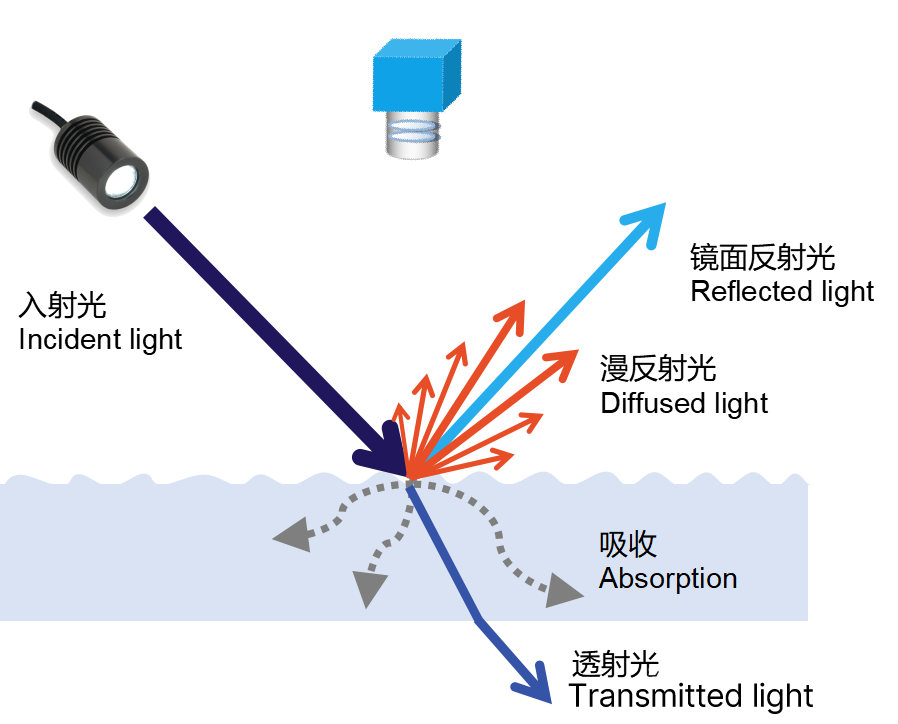

当流水线上的零件经过摄像头时，光线与物体表面的互动会产生微妙变化，光滑表面会形成镜面反射，粗糙表面产生漫反射，透明材质会让光线穿透。机器视觉系统正是通过捕捉这些光影变化，将物理特征转化为数字信号进行分析。

以手机中框检测为例，若采用普通顶光拍摄，金属表面的细微划痕可能被强光反射掩盖。而改用低角度环形光后，划痕处因表面不平产生的光影边界就会被清晰捕捉。这种光线与材质的"对话"，正是打光检测的核心原理。

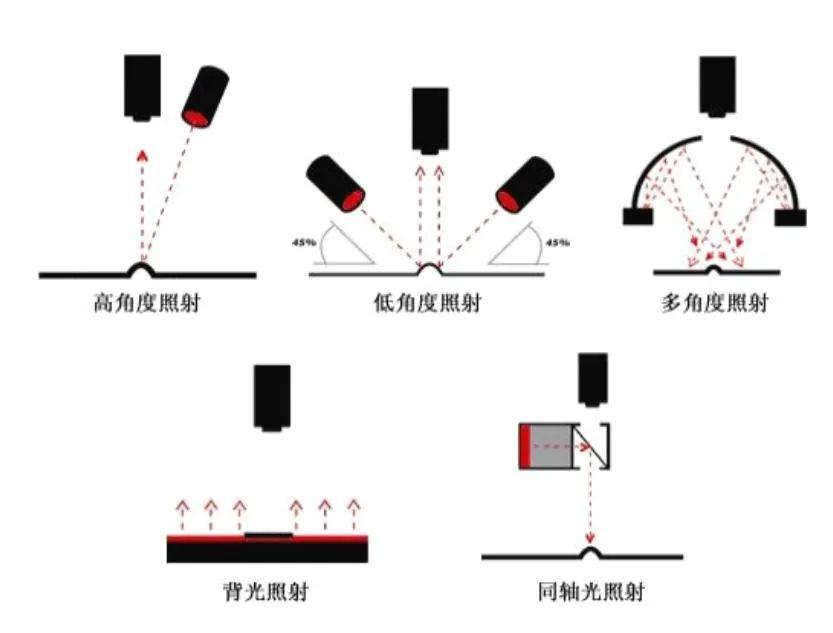

在实际应用中，工程师们会像舞台灯光师一样，根据检测需求设计不同的打光方案。

正面打光

正面打光是最基础的配置，光源与相机同侧，适合检测不透明物体的表面缺陷。比如药瓶标签的褶皱检测，通过正面均匀布光就能让褶皱处的明暗差异无所遁形。

结构光

结构光则更像给物体投射"三维网格"，通过激光或投影仪在物体表面形成编码图案。当物体存在凹凸时，图案会发生扭曲变形，这种变形量经过计算就能还原出精确的三维形貌，常用于手机玻璃盖板的平整度检测。

同轴光

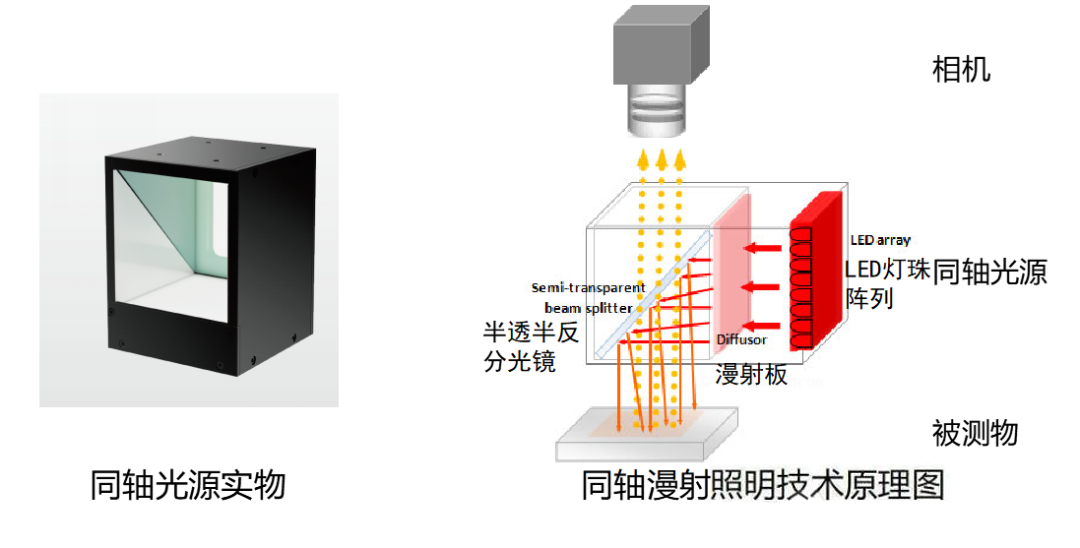

同轴光堪称"光线直通车"，光源通过分光镜与镜头同轴，能有效消除反光干扰。在检测镜面反射的芯片引脚时，这种打光方式能让引脚轮廓像被"描边"一样清晰呈现。

背面打光

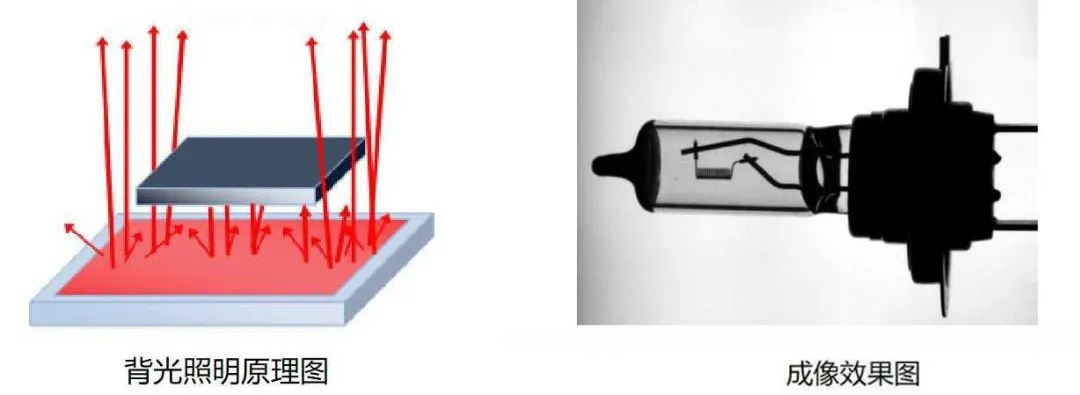

在众多打光方式中，背面打光（背光检测）凭借独特的"透视"能力占据着特殊地位。当光源置于物体后方时，光线会穿透物体或被边缘遮挡，在相机中形成高对比度的剪影效果。

这种打光方式在检测透明材质时尤为神奇。比如检测玻璃瓶身的裂纹，正面打光可能让裂纹淹没在强光中，而背面打光则能让裂纹像黑色墨迹般清晰可见。

背面打光的普及还源于其操作便利性。在检测电子元件的引脚共面性时，只需将光源放在PCB板下方，就能让所有引脚的投影高度一目了然。这种"一箭双雕"的检测方式，既简化了机械结构，又提升了检测速度。

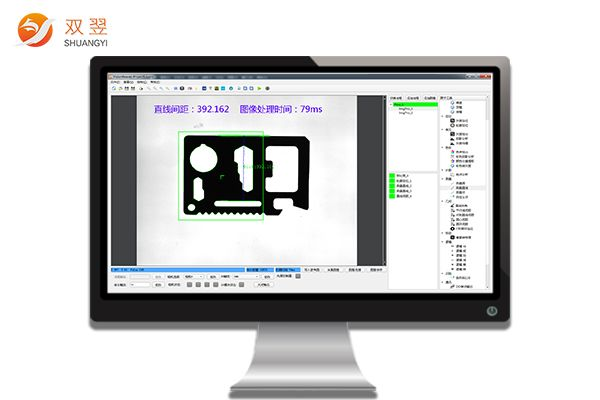

更有趣的是，VisionBeaver视觉系统通过高效的光源设计与先进的图像处理算法，能够精准捕捉这种差异。其图形化操作平台布局清晰，常用功能置于显眼易操作处，减少层级菜单。用户仅需通过简单的点击、滑动等手势操作，快速完成检测任务的设置和调整，无需编程即可快速部署检测方案，就像给每个产品定制了专属的"X光片"。

从3C电子到食品包装，从医药制造到汽车零部件，打光检测技术正在重塑现代工业的质量控制体系；在新能源电池生产中，背面打光能精准检测极片的毛刺和褶皱；在半导体封装领域，结构光技术让0.1毫米级的芯片缺陷无处遁形；就连我们日常吃的药片，其表面字符的完整性也是通过同轴光检测来保障的。

VisionBeaver视觉系统作为国产机器视觉领域的代表，通过兼容主流硬件、提供高速精准处理能力，不仅让检测精度迈上新台阶，更让中小企业也能以更低成本享受到高端视觉检测技术。

当我们在超市拿起包装完美的商品时，或许不会想到背后那些精心设计的打光方案。但正是这些看似简单的光线布局，构成了工业4.0时代最基础也最关键的质量防线。从传统卤素灯到智能LED阵列，打光检测技术的每一次进步，都在为智能制造擦亮更明亮的"眼睛"。
