下一代防火墙组网方案

news 2025/8/12 12:10:37

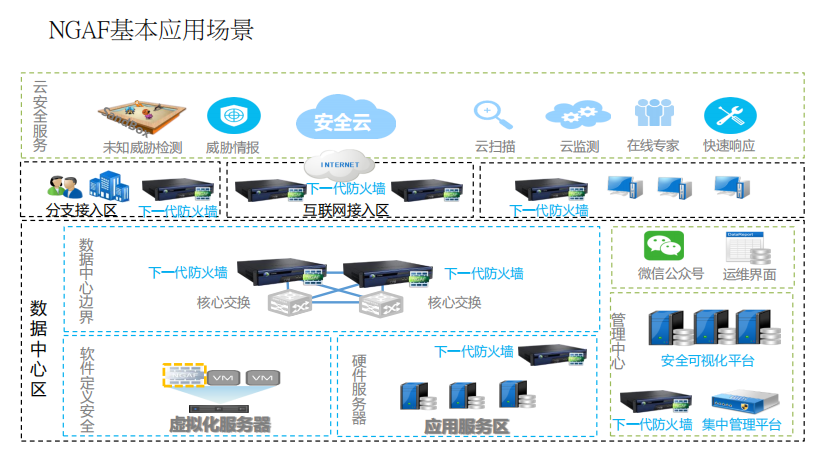

下一代防火墙组网简介

部署模式简介

在这里插入图片描述

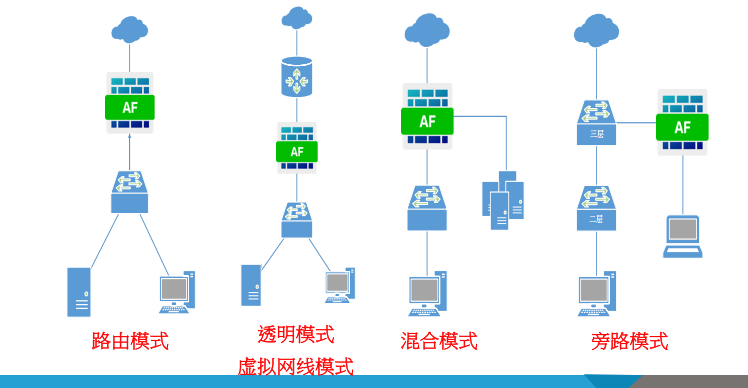

下一代防火墙具备灵活的网络适应能力，支持：路由模式、透明模式、虚拟网线模式、混合模式、旁路模式。

在这里插入图片描述

接口

NGAF有哪些接口？

  • 根据接口属性分为：物理接口、子接口、VLAN接口、聚合接口。其中物理口可选择为：路由口、透明口、虚拟网线口、镜像口。
  • 根据接口工作区域划分为：二层区域口、三层区域口、虚拟网线区域口。
  • NGAF的部署模式是由各个接口的属性决定的。
物理接口
  • 物理接口与NGAF设备面板上的接口一 一对应（eth0为manage口），根据网口数据转发特性的不同，可选择路由、透明、虚拟网线和旁路镜像4种类型，前三种接口又可设置WAN 或非WAN属性。物理接口无法删除或新增，物理接口的数目由硬件型号决定。

在这里插入图片描述

路由接口

路由接口：如果设置为路由接口，则需要给该接口配置IP地址，且该接口具有路由转发功能。

在这里插入图片描述

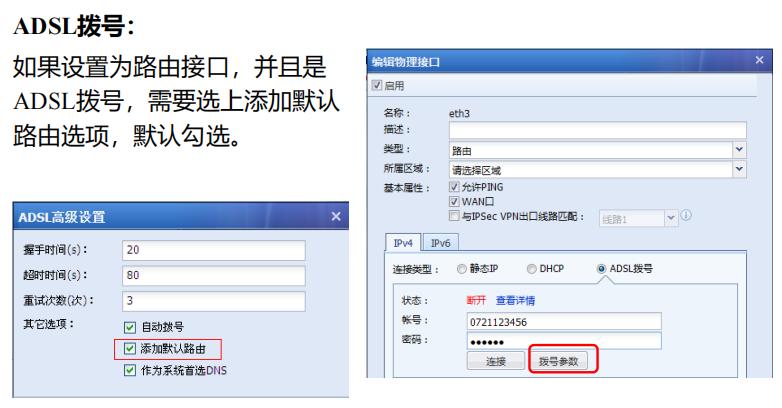

ADSL拨号:如果设置为路由接口，并且是ADSL拨号，需要选上添加默认路由选项，默认勾选。

在这里插入图片描述

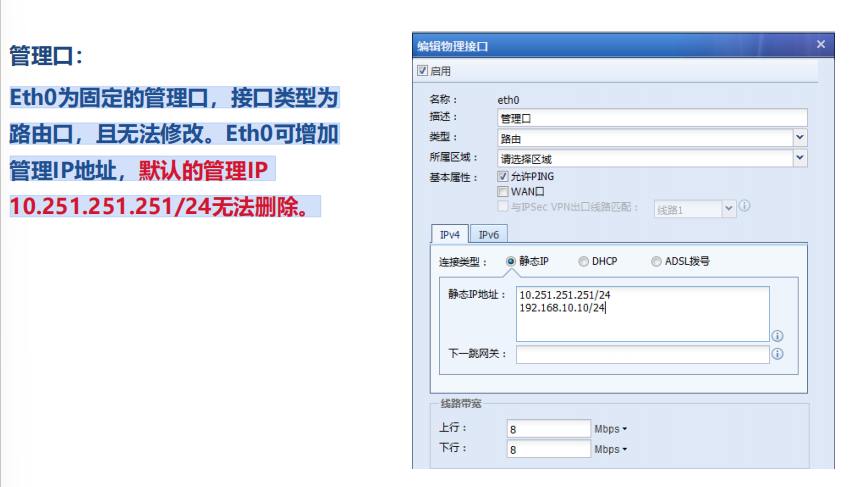

管理口：Eth0为固定的管理口，接口类型为路由口，且无法修改。Eth0可增加管理IP地址，默认的管理IP 10.251.251.251/24无法删除。

在这里插入图片描述

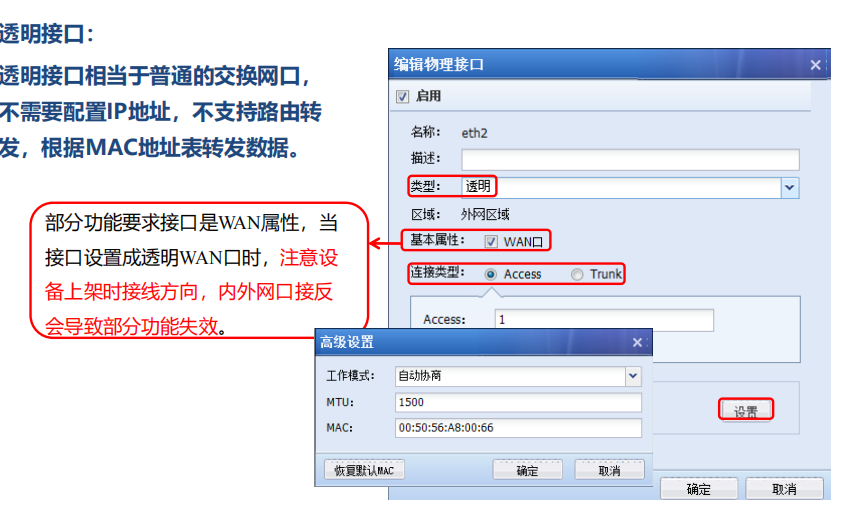

透明接口

在这里插入图片描述

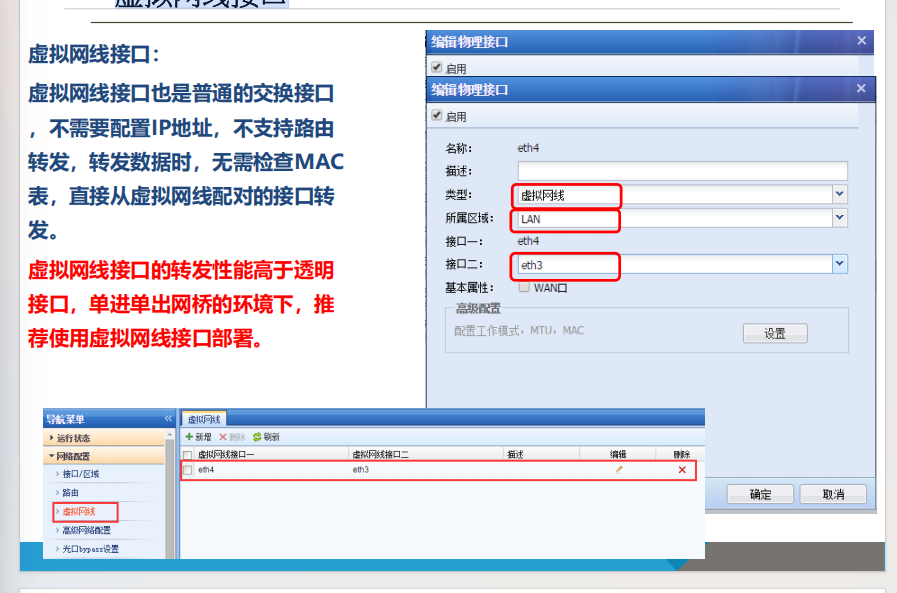

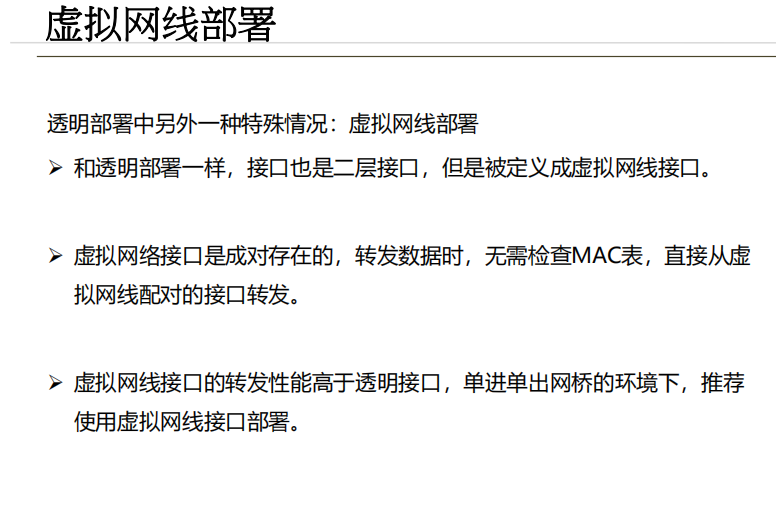

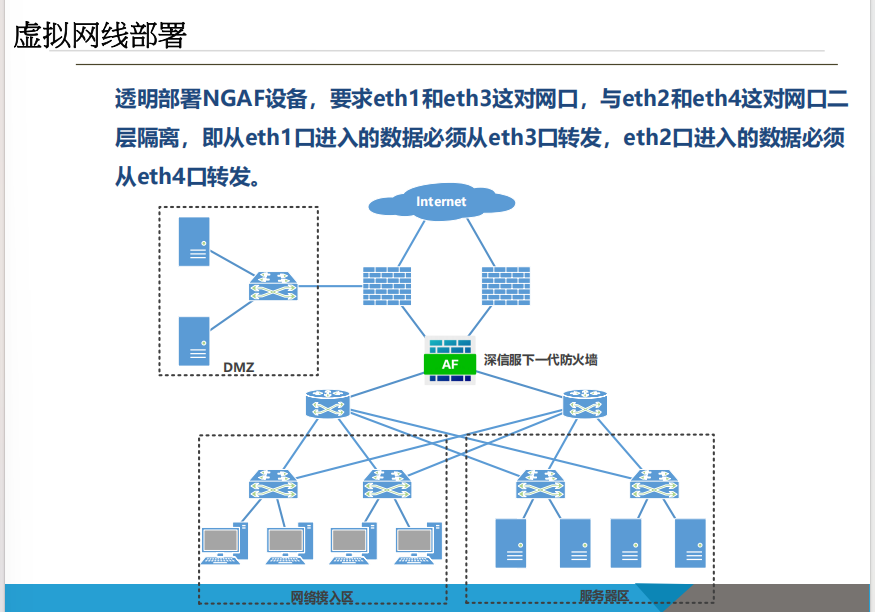

虚拟网线接口

在这里插入图片描述

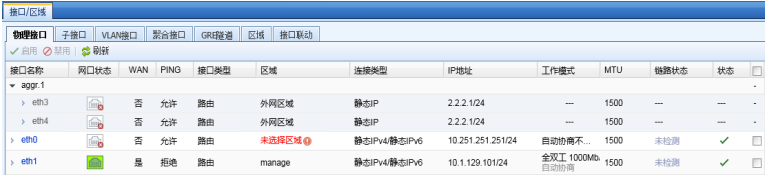

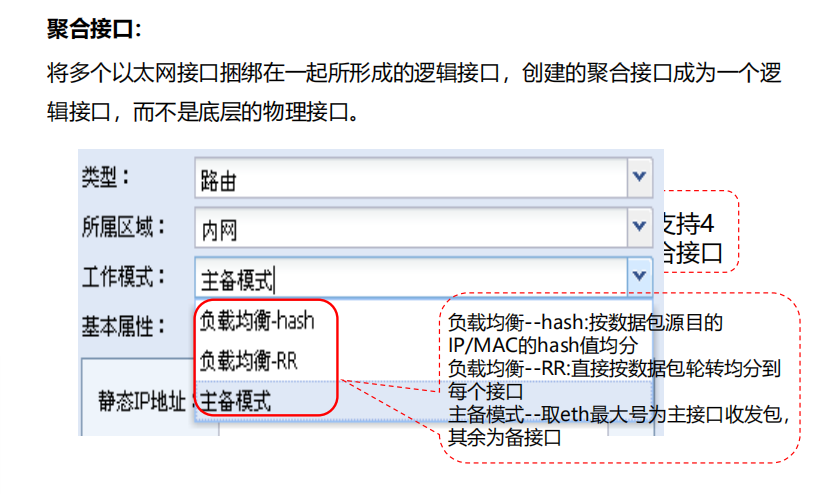

聚合接口

在这里插入图片描述

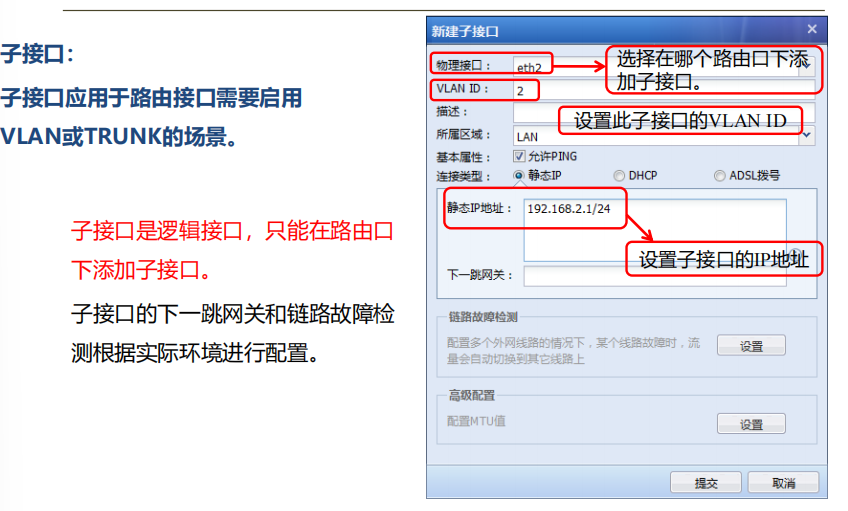

子接口

在这里插入图片描述

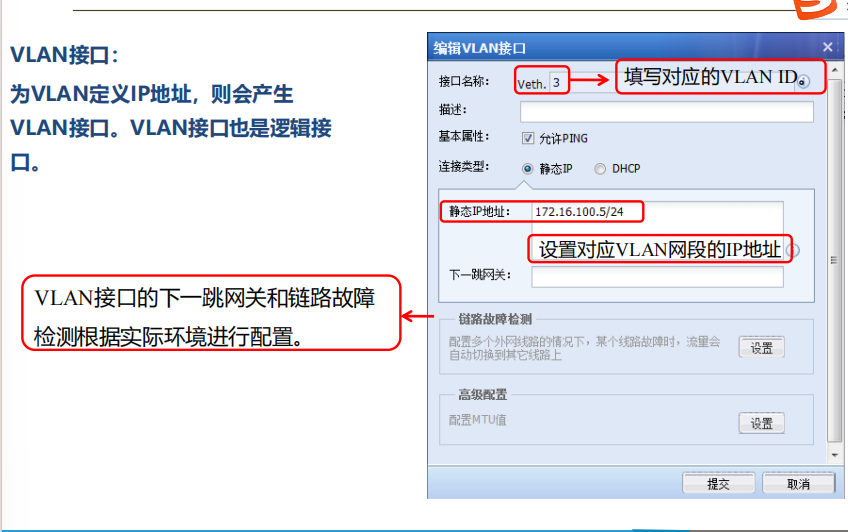

VLAN接口

在这里插入图片描述

接口设置注意事项
    1. 设备支持配置多个WAN属性的路由接口连接多条外网线路，但需要开通多条线路的授权。(深信服)
    1. 管理口不支持设置成透明接口或虚拟网线接口，如果要设置2对或2对以上的虚拟网线接口，则必须要求设备不少于5个物理接口，预留一个专门的管理口Eth0。(深信服)
    1. 一个路由接口下可添加多个子接口，路由接口的IP地址不能与子接口的IP地址在同网段。

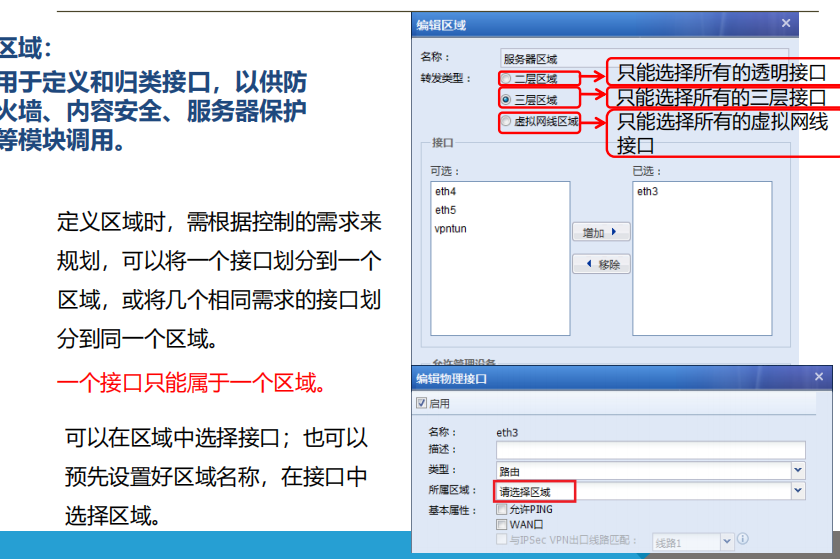

区域

在这里插入图片描述

下一代防火墙组网方案

路由模式组网

需求背景：

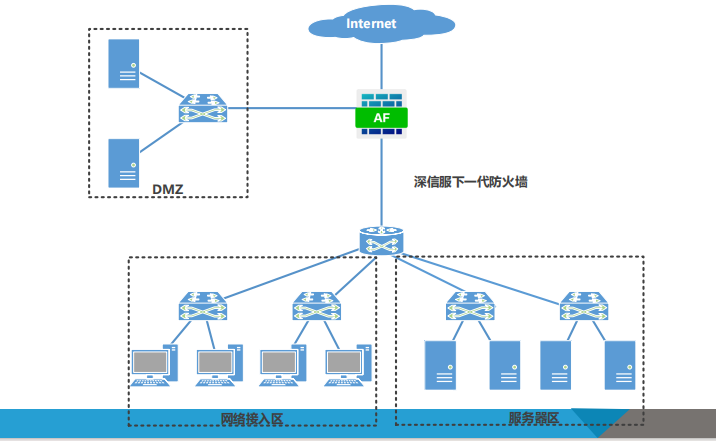

  • 客户需求：现有的拓扑如右图，使用NGAF替换现有防火墙，实现对内网用户和服务器安全防护。

在这里插入图片描述

需求分析：

部署前我们需要做哪些准备工作？

    1. 现有设备的接口配置
    1. 内网网段规划，好写回包路由
    1. 是否有服务器要映射
    1. 内网有哪些访问权限
    1. 进行哪些安全策略配置
    1. 现在拓扑是否完整

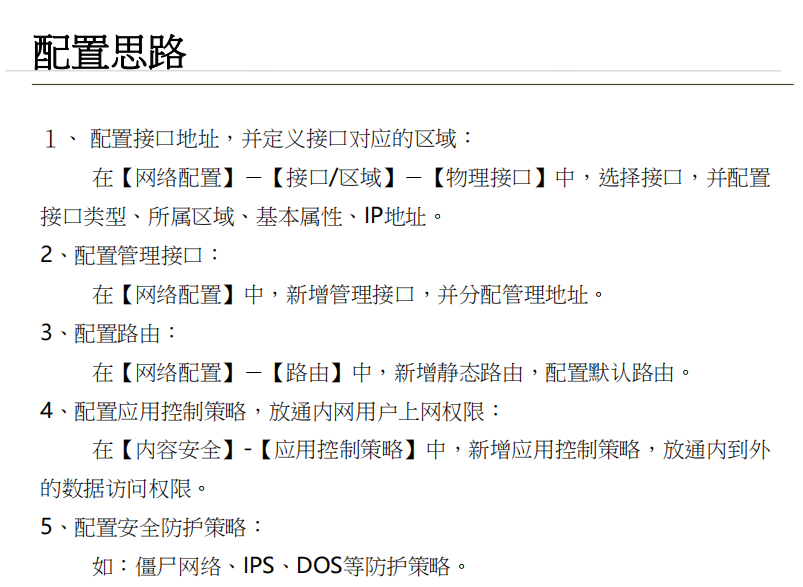

配置思路
  • 1、配置接口地址，并定义接口对应的区域：
    在【网络配置】－【接口/区域】－【物理接口】中，选择接口，并配置接口类型、所属区域、基本属性、IP地址。
  • 2、配置路由： 在【网络配置】－【路由】中，新增静态路由，配置默认路由或回程路由。
  • 3、配置代理上网：在【防火墙】-【地址转换】中，新增源地址转换。
  • 4、配置应用控制策略，放通内网用户上网权限：在【内容安全】-【应用控制策略】中，新增应用控制策略，放通内到外的数据访问权限。
  • 5、配置安全防护策略：如：僵尸网络、IPS、DOS等防护策略。

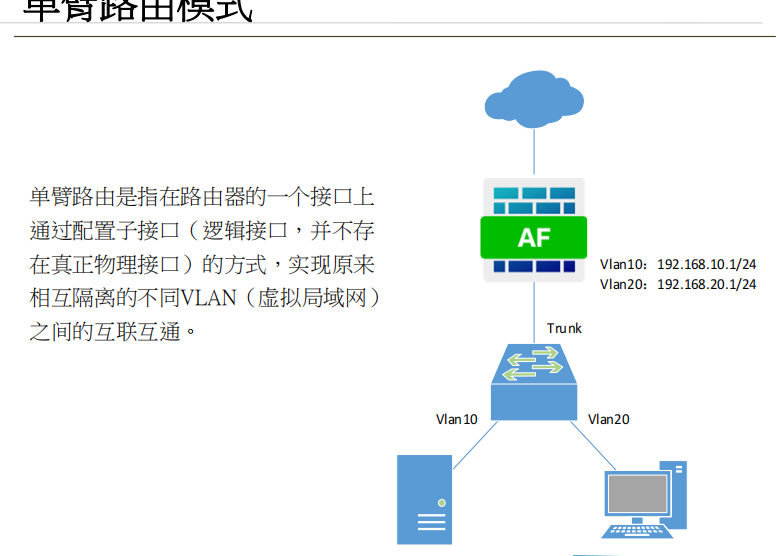

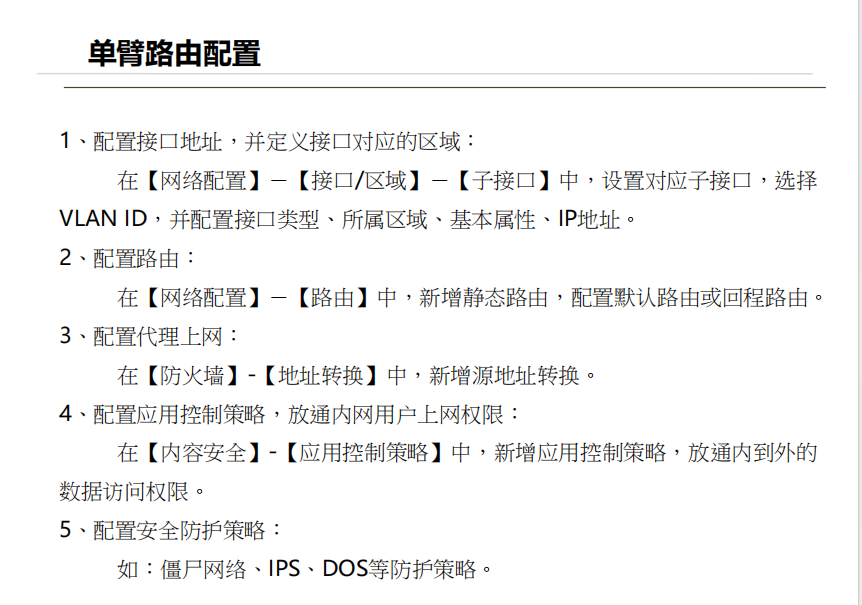

单臂路由模式

在这里插入图片描述

在这里插入图片描述

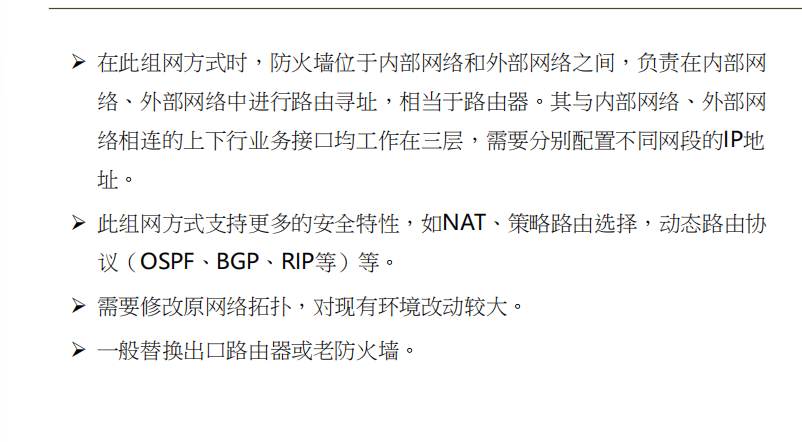

路由模式总结

在这里插入图片描述

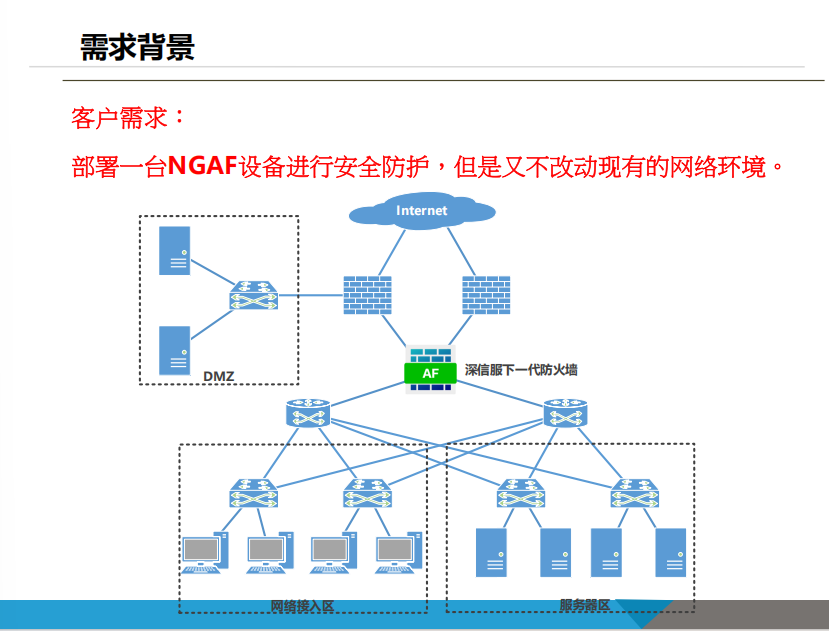

透明模式组网

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

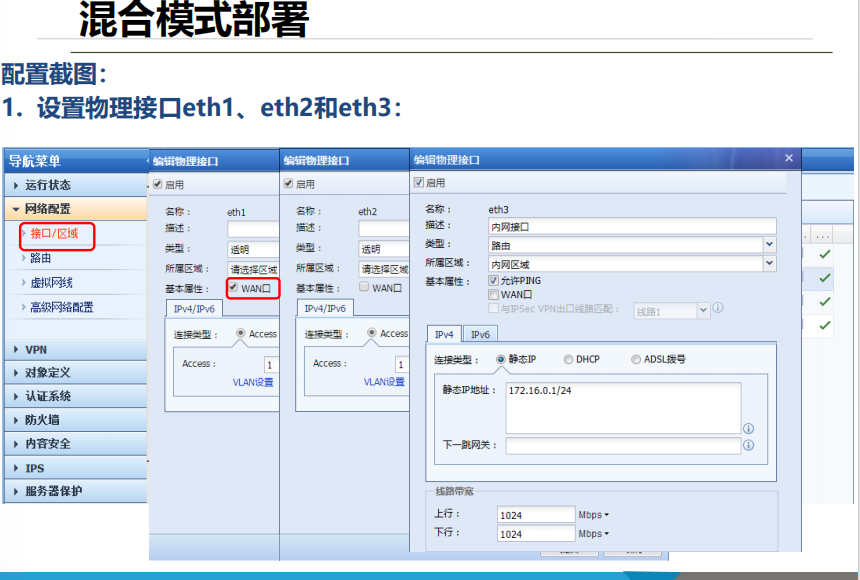

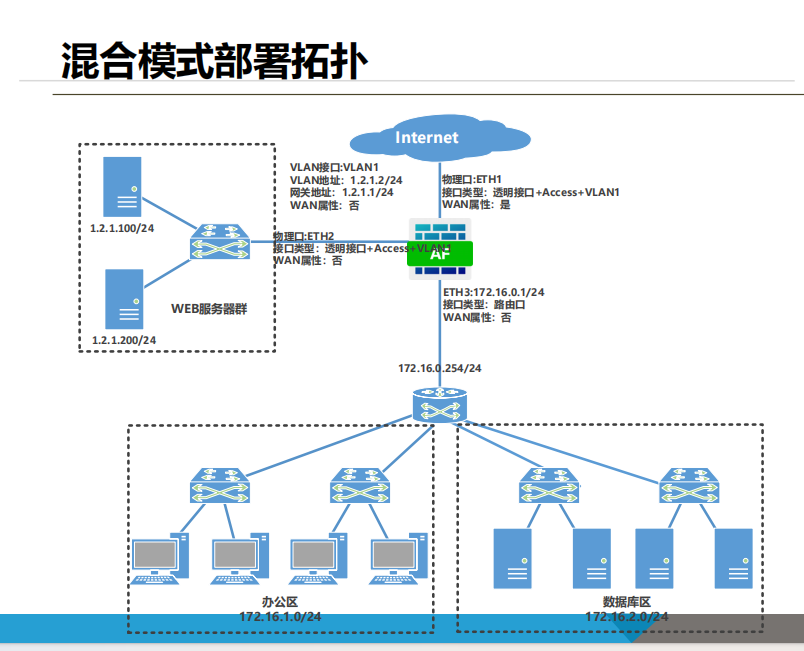

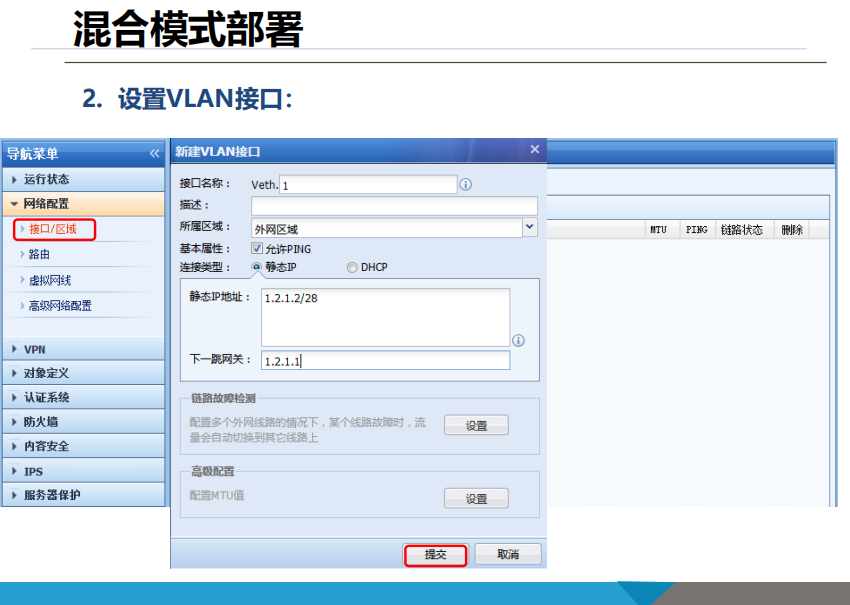

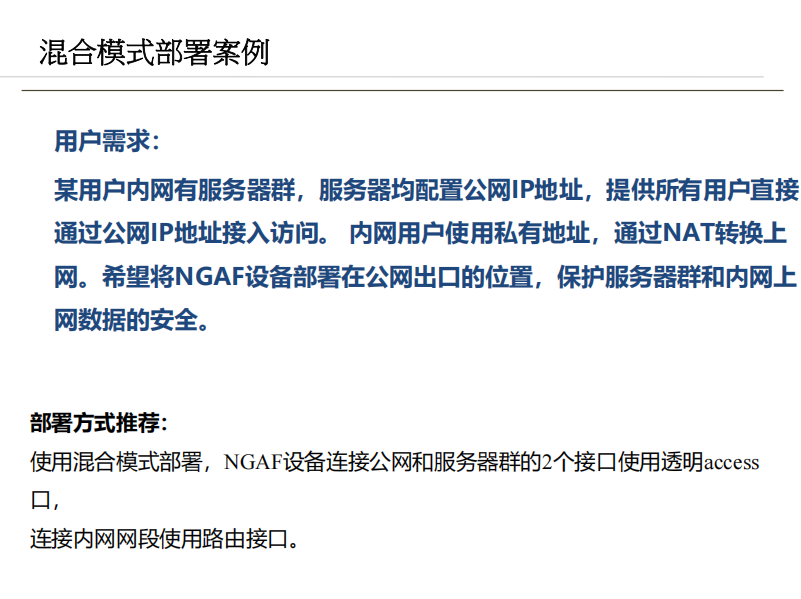

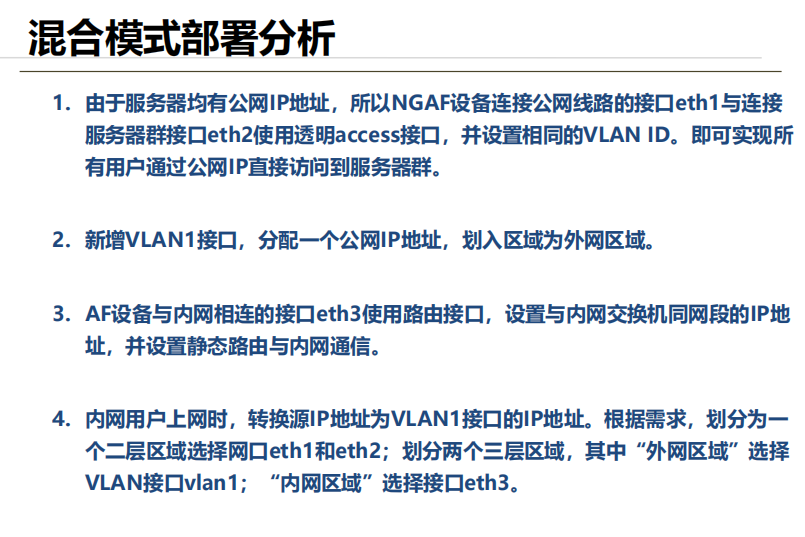

混合模式组网

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

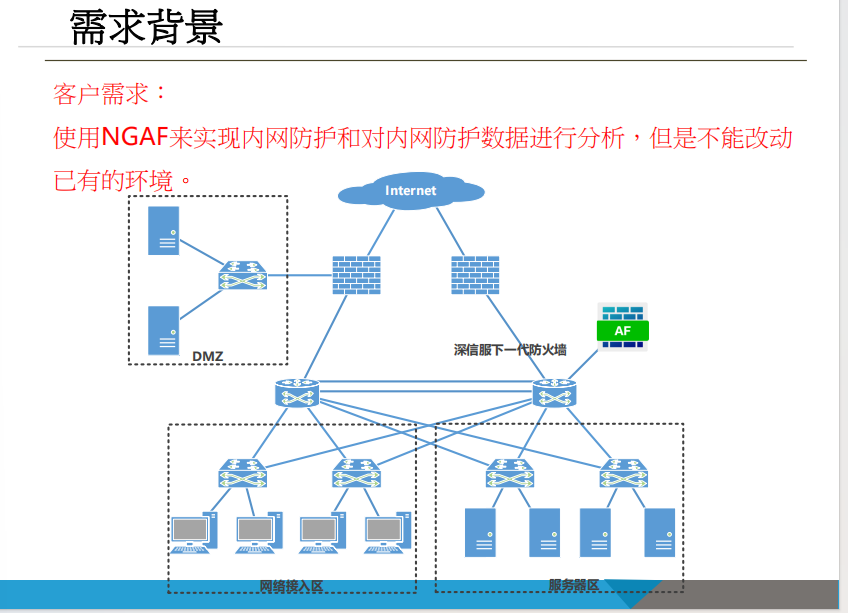

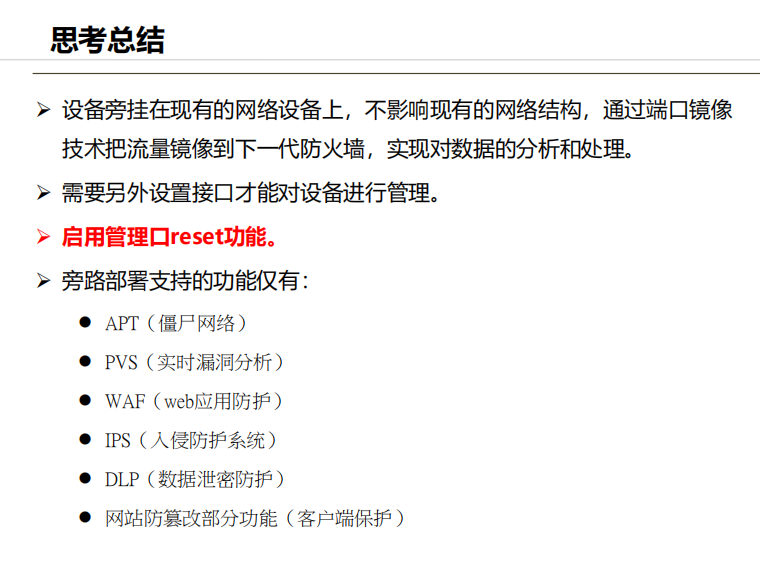

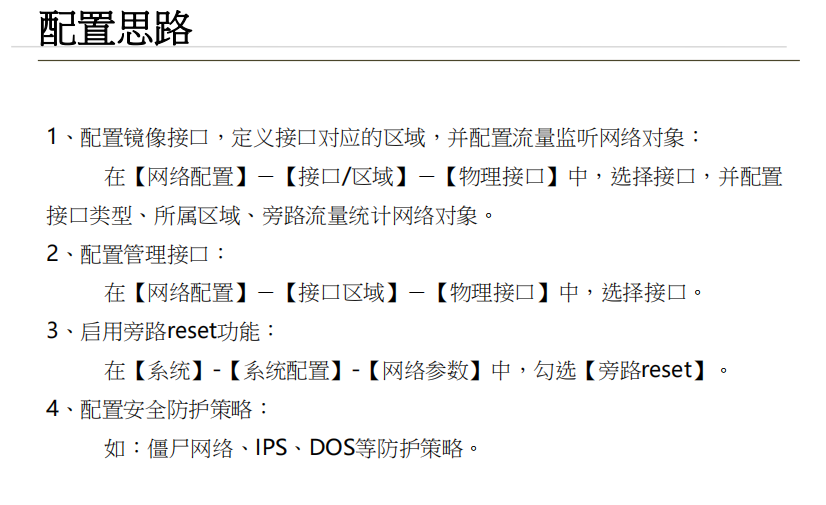

旁路模式组网

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
