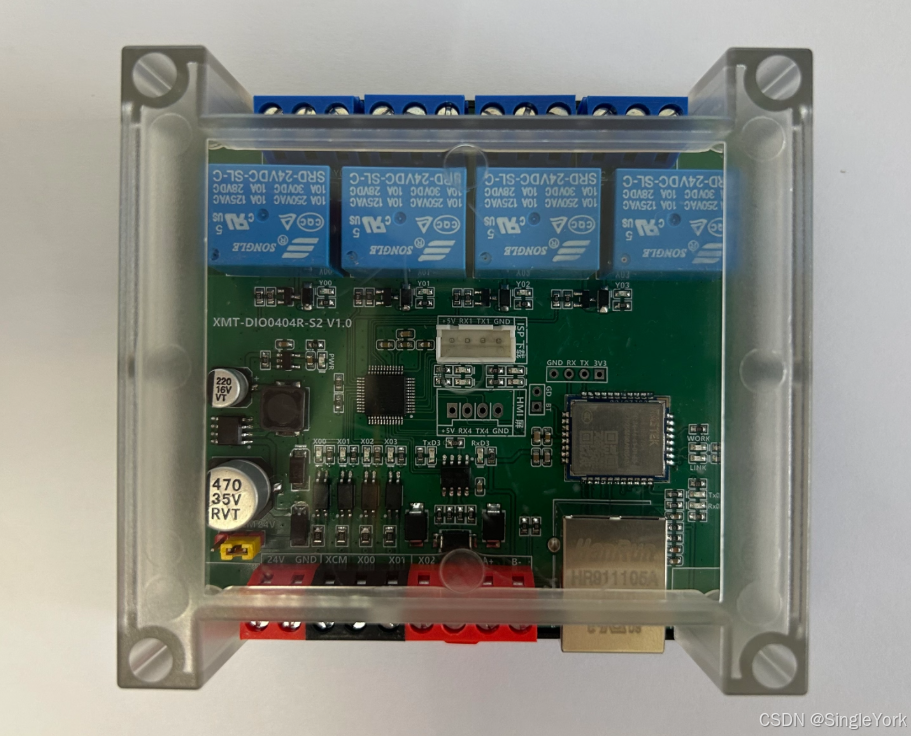

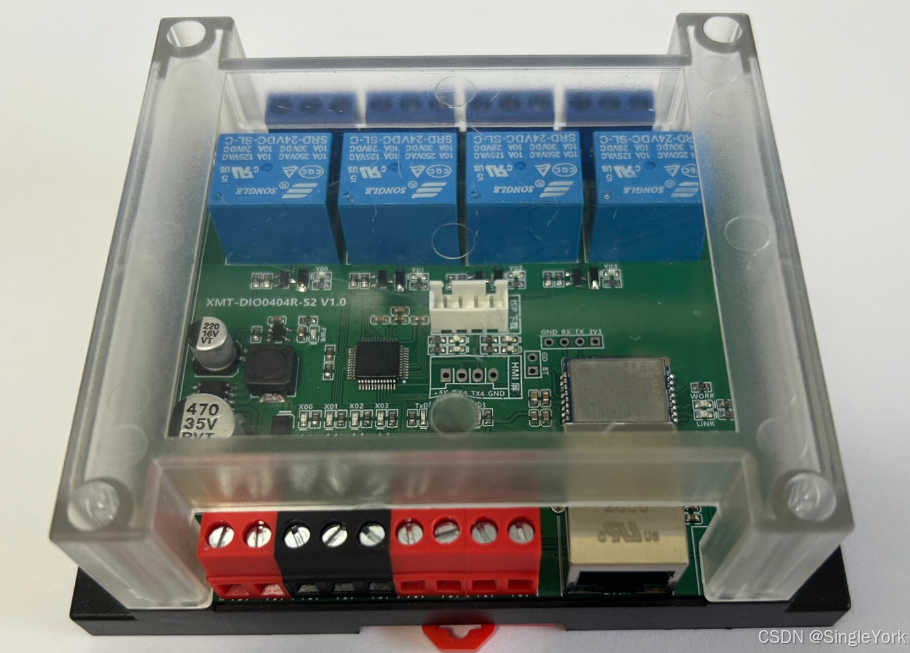

分享一款基于STC8H8K32U-45I-LQFP48单片机的4路数字量输入输出模块

4路数字量输入输出模块产品说明

产品特性

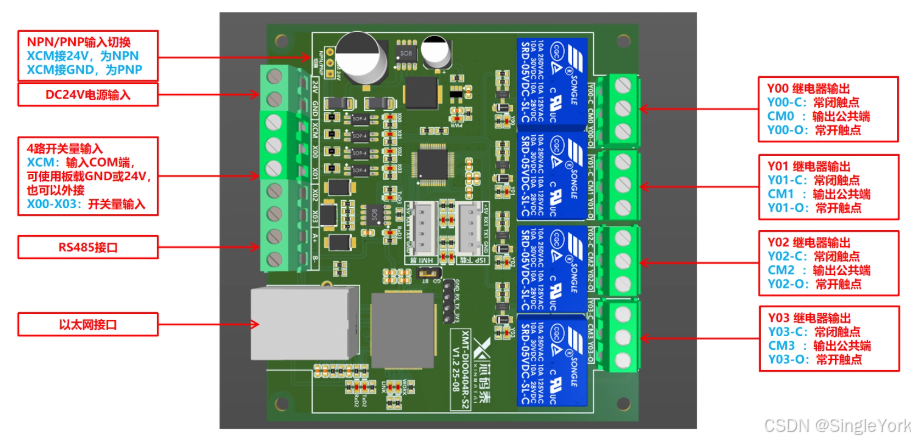

• 输入部分：

  • 4路光耦隔离数字量输入通道
  • 支持NPN和PNP两种输入方式，可通过拨码开关切换
  • 输入电压范围：10-30VDC
  • 典型应用：可连接按钮开关、接近开关、光电传感器等数字信号设备

• 输出部分：

  • 4路继电器输出通道
  • 每路继电器支持常开（NO）和常闭（NC）触点配置
  • 触点容量：250VAC/5A，30VDC/5A
  • 典型应用：可控制电磁阀、接触器、指示灯等负载设备

通讯接口

• 双通讯接口设计：

  1. RS485接口：

     • 支持Modbus RTU协议
     • 通讯速率：1200-115200bps可配置
     • 接口保护：TVS管防浪涌保护

  2. 以太网接口：

     • 10/100M自适应
     • 支持Modbus TCP协议
     • 内置TCP/IP协议栈

技术参数

• 工作电压：12-24VDC（±10%）
• 功耗：<5W
• 工作温度：-20℃~60℃
• 存储温度：-40℃~85℃
• 相对湿度：5%~95%（无凝露）
• 防护等级：IP20
• 安装方式：35mm DIN导轨安装

应用场景

1. 工业自动化控制系统
2. 楼宇自动化系统
3. 智能家居控制
4. 设备状态监测系统
5. 远程IO扩展系统

定制服务

• 可提供以下定制服务：
  • 通道数量增减（如8路、16路等）
  • 特殊通讯协议开发（如Profinet、Ethernet/IP等）
  • 特殊输入/输出规格定制
  • OEM/ODM服务
