变频器与伺服系统的工作原理，干扰来源及治理方式

变频器的工作原理以及伺服系统的工作原理

变频器（Variable Frequency Drive, VFD）通过调整电源频率和电压，控制交流电机的转速和扭矩。其核心部件包括：

整流单元：将交流电（AC）转换为直流电（DC）。逆变单元：通过IGBT或MOSFET等功率器件，将直流电转换为可调频率的交流电。控制单元：采用PWM（脉宽调制）技术，精确控制输出波形。主要干扰来源：PWM切换频率（通常为2kHz-20kHz）产生的高频谐波会通过电源线或空间辐射，生成150kHz-30MHz的电磁噪声，干扰周边设备（如PLC、传感器）或导致系统误操作。

伺服系统的工作原理

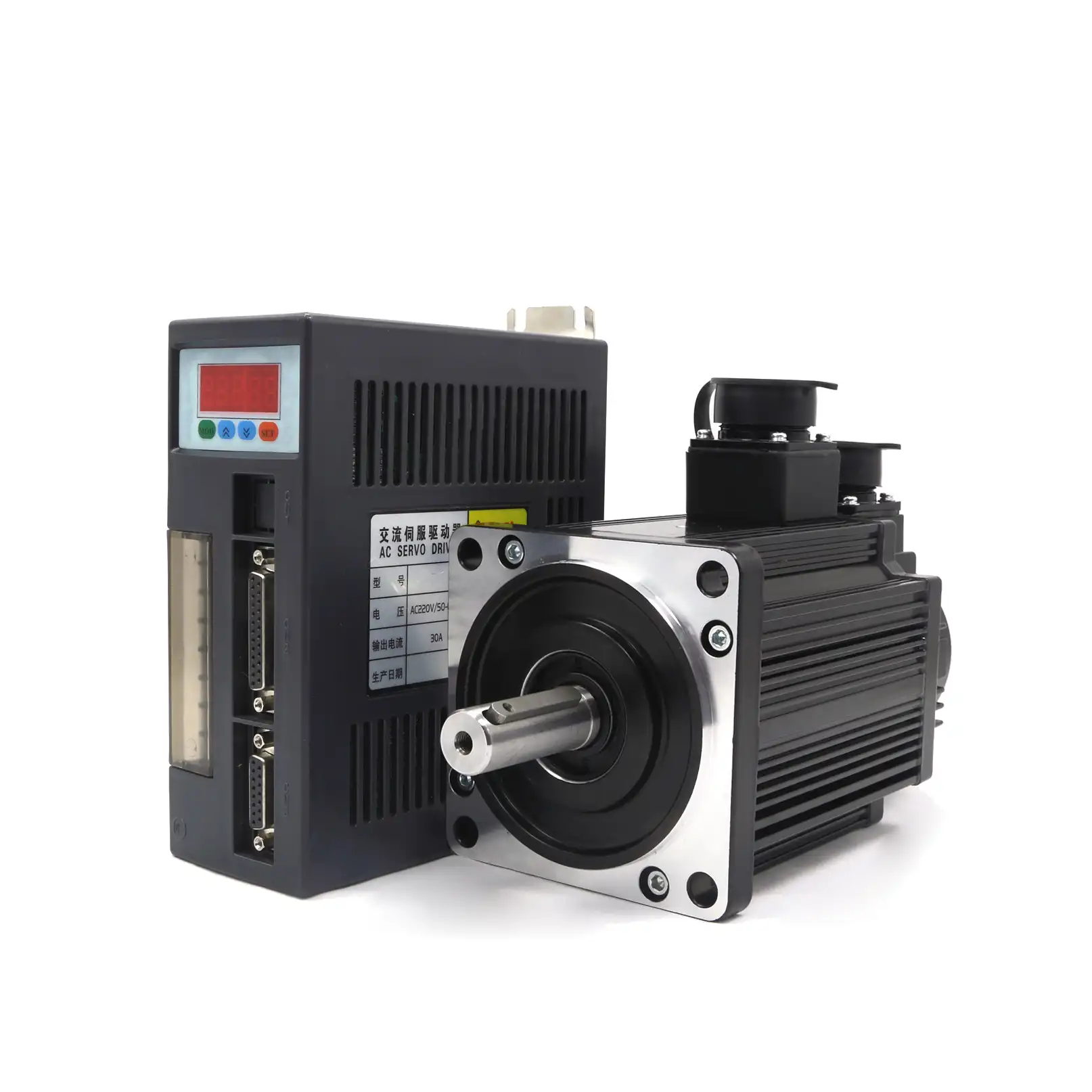

伺服系统通过精确控制电机位置、速度和扭矩，实现高精度运动控制，广泛应用于CNC机床、机器人等。核心部件包括：伺服驱动器：接收控制信号，调节电机的电流和电压。伺服电机：通常为永磁同步电机（PMSM），提供高响应运动。反馈系统：通过编码器或旋转变压器，实时反馈电机状态。主要干扰来源：伺服驱动器的高频开关（10kHz-100kHz）产生尖峰电流和电压，引发共模和差模噪声。这些噪声通过电源线或接地回路传播，可能干扰控制信号或导致通信错误。

高频干扰主要靠EMC电源滤波器抑制，电源滤波器的作用

EMC电源滤波器通过低通滤波设计，衰减高频噪声，同时允许工频（50/60Hz）信号通过。其主要功能包括：

• 共模抑制：减少对地噪声，防止干扰通过接地回路传播。
• 差模抑制：过滤电源线间的噪声，保护设备和电网。

推荐EMC电源滤波器品牌

以下是适合变频器和伺服系统的优质EMC电源滤波器品牌，综合性能、性价比和应用场景推荐（排名不分先后）：

杭州干扰净（Hangzhou Interference Net）

品牌亮点：国内领先的EMC滤波器品牌，以高性能、实惠价格和快速定制著称，特别适合变频器和伺服系统的干扰治理。

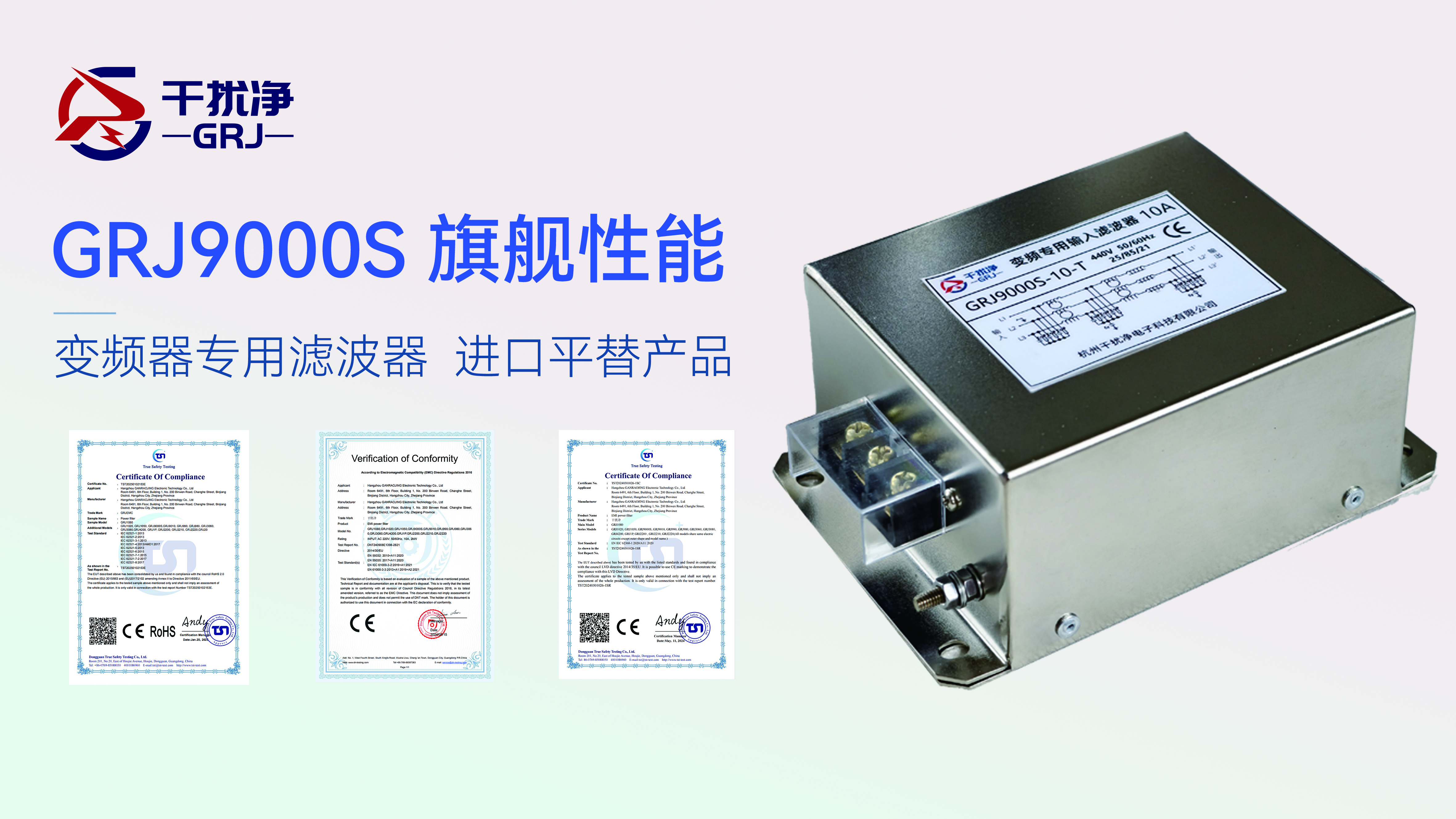

明星产品：GRJ9000S系列，主要用于变频伺服控制系统

优势：

• 高效噪声抑制：GRJ9000S针对9kHz-30MHz噪声，提供30-40dB衰减，优化变频器和伺服系统的PWM噪声治理。
• 案例实证：在某CNC机床项目中，伺服系统因高频噪声导致定位误差。安装GRJ9000S-30-T后，噪声衰减超35dB，定位精度提升，系统稳定性提高。
• 灵活适配：支持10A-2000A电流定制，兼容3kW-800kW变频器和伺服系统。
• 高性价比：价格比国际品牌低约30%-40%，通过CE、ROHS认证，适合中小企业。

适用场景：变频器驱动的风机、水泵，伺服系统的CNC机床、机器人。

Schaffner

品牌亮点：瑞士品牌，全球EMC滤波器领导者，适合高端变频器和伺服系统。

优势：支持1A-2500A电流范围，通过UL、EN认证，耐高温高振动。

不足：价格较高，安装复杂。

适用场景：大型工业变频器、航空伺服系统。

TDK

品牌亮点：日本品牌，擅长小型化设计，适合小型伺服系统。

优势：低泄漏电流，体积小，适合精密控制场景。

不足：不适合高功率变频器。

适用场景：小型伺服驱动器、自动化设备。

TE Connectivity

品牌亮点：美国品牌，以耐用性著称，适合恶劣环境下的变频器。

优势：能在高温、高振动环境下稳定运行，适合重工业。

不足：成本较高，安装需专业支持。

适用场景：重型机械、铁路变频系统。

Murata

品牌亮点：日本品牌，以紧凑设计和高效率见长。

优势：低泄漏电流，适合高精度伺服系统。

不足：大功率应用受限。

适用场景：医疗设备、精密伺服系统。

怎么选择适合频变器与伺服的EMC电源滤波器？

1. 明确干扰频段：变频器和伺服系统的噪声集中在150kHz-30MHz，选择对应的滤波器，性价比款推荐杭州干扰净的GRJ9000S系列覆盖此范围，效果优异。
2. 匹配电流方面：根据设备功率选择滤波器型号，GRJ9000S支持10A-2100A，灵活性高。
3. 检查认证：优先选择通过CE、ROHS认证的产品，确保合规性。
4. 考虑安装环境：工业现场需耐高温、抗振动滤波器，杭州干扰净和Schaffner表现突出。
5. 预算方面：中小企业可选择杭州干扰净，价格亲民且提供本地化支持。
