不同FPGA开发板系统移植步骤

目录

1.硬件开发板所需要接口

2.系统移植

---

        在使用Vivado进行FPGA开发时，将系统移植到不同FPGA开发板需要考虑硬件差异、资源配置和接口适配等多个方面。以下是详细的移植步骤：

1.硬件开发板所需要接口

       由于博主主要从事的FPGA图像算法开发，AI算法开发，因此，所使用的FPGA开发板有摄像头接口，HDMI接口，用于图像的采集和视频显示。在本博客中，大多数课题使用的FPGA开发板为zynq7020。

FPGA的芯片类型为：

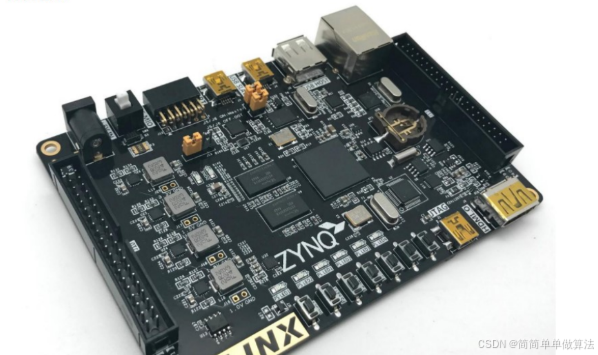

开发板型号为：AX7020

2.系统移植

进行系统移植，我们需要修改FPGA的型号，硬件的IO约束以及IP核更新。

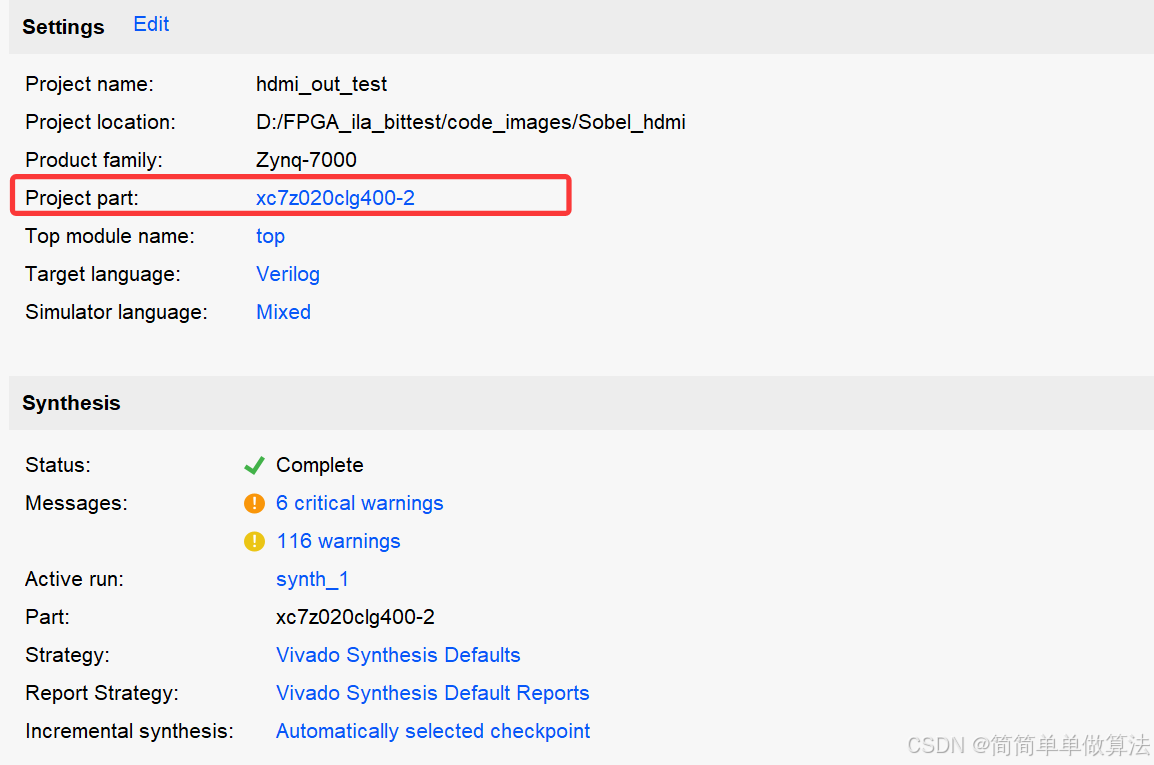

1.FPGA的型号修改步骤如下：

在内部选择您自己的开发板的型号。

2.IO约束修改步骤如下：

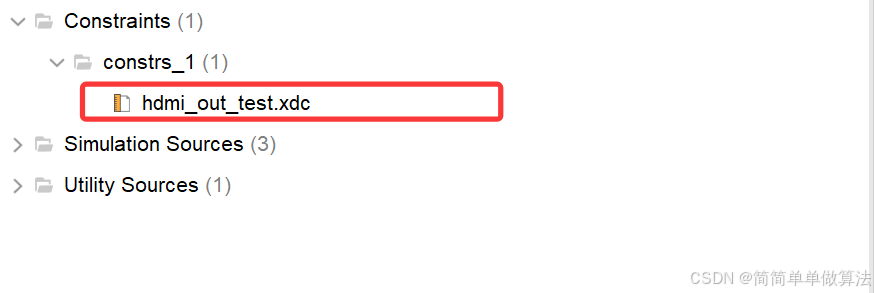

打开这个xdc文件，然后根据您自己的开发板提供的demo，做设置。一般情况下主要是时钟信号，复位信号，按键，HDMI,摄像头等接口。具体相关程序的接口，我都有注释。

3.IP核更新

如果FPGA工程用到了IP核，则需要更新IP核，操作如下：

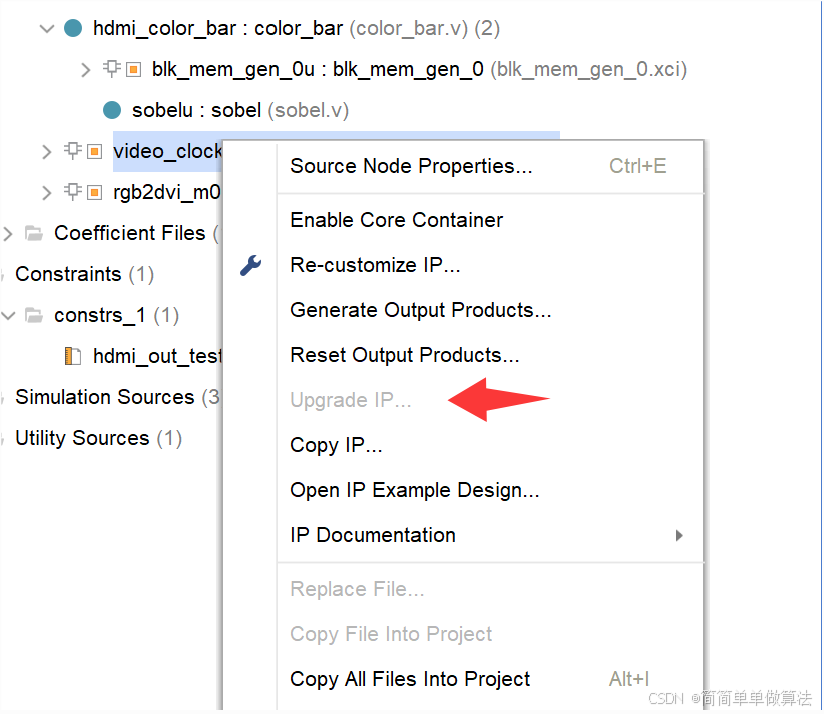

选择需要更新的IP核，右击，然后upgrade IP。如上图，如果已经更新完毕，则upgrade IP会灰色显示。
