vlan (hybird) 实验

news 2025/8/12 6:05:15

实验要求：

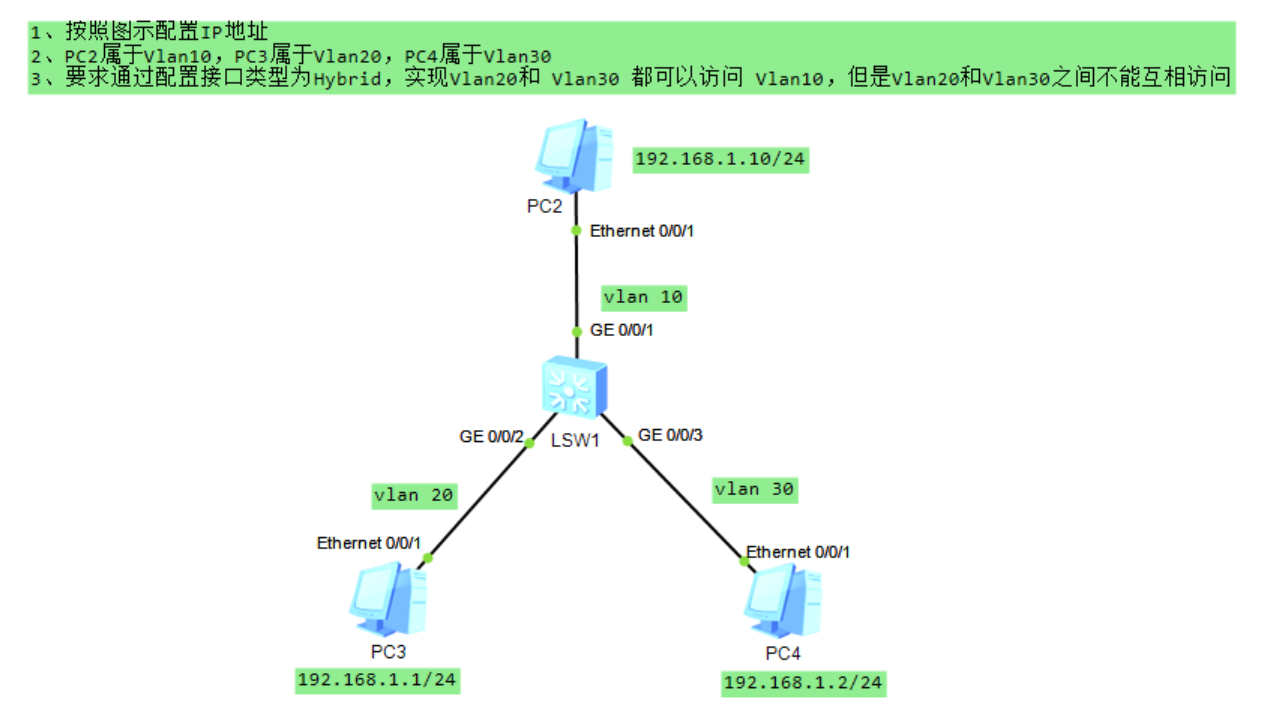

1.按照图示配置IP地址;

2.PC2属于vlan10，PC3属于vlan20，PC4属于vlan30;

3.要求通过配置接口类型为hybrid，实现vlan20和 vlan30 都可以访问 vlan10，但是vlan20和vlan30之间不能互相访问。

实验步骤：

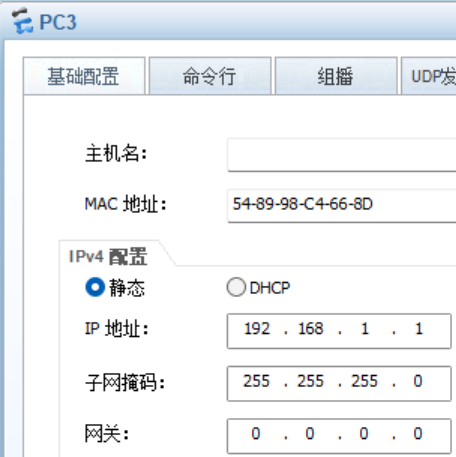

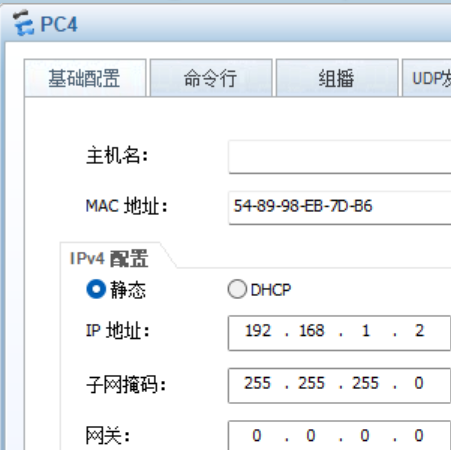

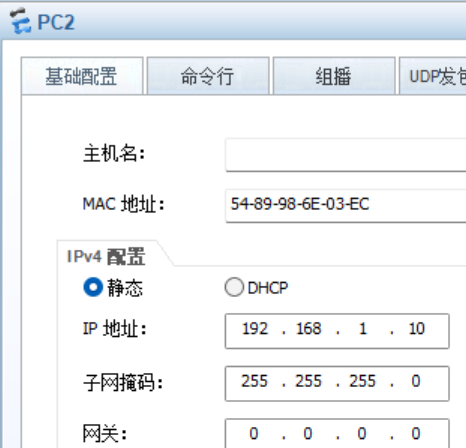

1.配置IP地址

2.配置vlan

(1) 在SW1上创建vlan10，vlan20，vlan30

[SW1]vlan batch 10 20 30

(2) 配置SW1的G0/0/1口为hybrid类型，pvid为10，并放行vlan10，vlan20和vlan30剥离tag

[SW1]interface g0/0/1
[SW1-GigabitEthernet0/0/1]port link-type hybrid
[SW1-GigabitEthernet0/0/1]port hybrid pvid vlan 10
[SW1-GigabitEthernet0/0/1]port hybrid untagged vlan 10 20 30

(3) 配置SW1的G0/0/2口为hybrid类型，pvid为20，并放行vlan10和vlan20剥离tag

[SW1]interface g0/0/2
[SW1-GigabitEthernet0/0/2]port link-type hybrid
[SW1-GigabitEthernet0/0/2]port hybrid pvid vlan 20

[SW1-GigabitEthernet0/0/2]port hybrid untagged vlan 10 20

(4) 配置SW1的G0/0/3口为hybrid类型，pvid为30，并放行vlan10和vlan30剥离tag

[SW1]interface g0/0/3
[SW1-GigabitEthernet0/0/3]port link-type hybrid
[SW1-GigabitEthernet0/0/3]port hybrid pvid vlan 30
[SW1-GigabitEthernet0/0/3]port hybrid untagged vlan 10 30

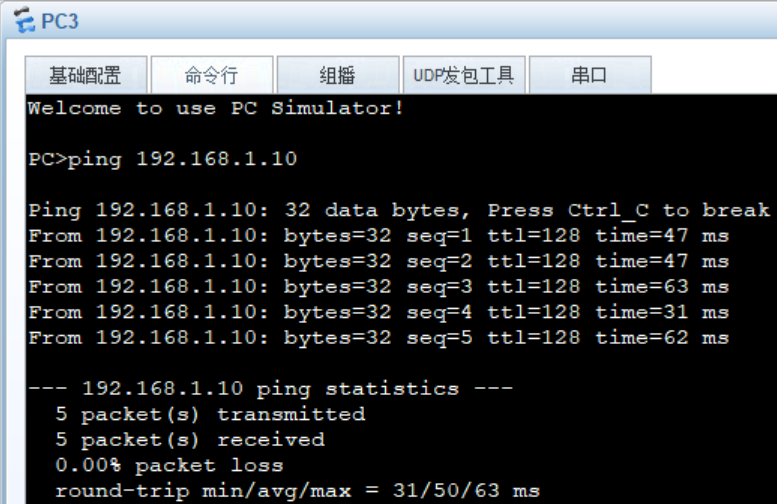

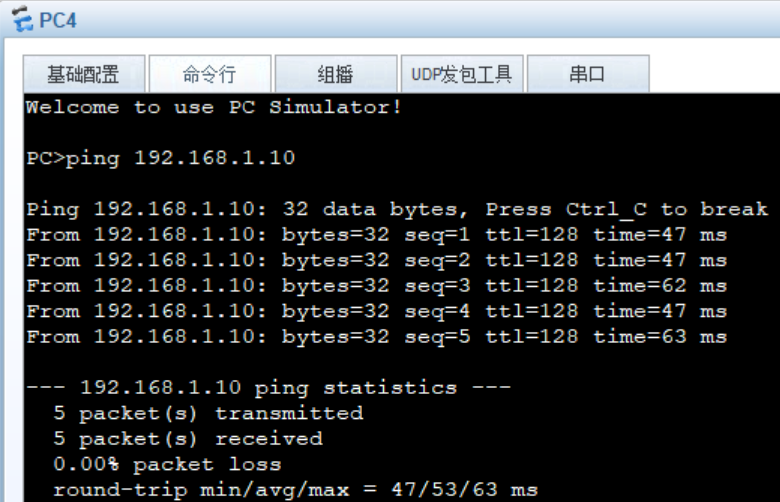

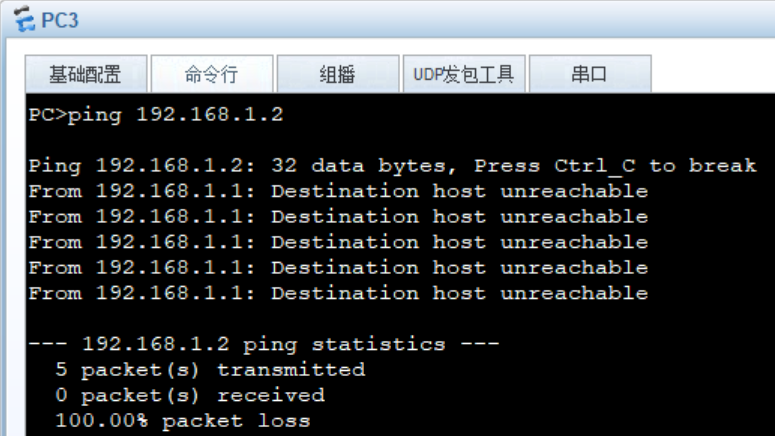

测试：在PC3上可以Ping通PC2，但无法Ping通PC4，PC4也可以Ping通PC2
