人形机器人强化学习入门实践1part

计划1~3天学习完成：Day1
TodoList：
        1）大纲分布时间安排，先初步浏览，制定计划内容
        2）配置环境需要梳理

Lesson1 人形机器人强化学习入门实践

1）为什么选择强化学习

<<Learning robust perceptive locomotion for quardrupedal robots in the wild>>
四足式强化学习已经解决了全地形，全场景的各种运动问题。
        1.1）强化学习已经解决了，各种机器热的基础运动问题，强化学习可以很快，学会行走技能，而且具备较好的抗干扰能力，远远超过MPC。
        1.2）强化学习开源更加成熟，移植和部署都更加简单。
        1.3）强化学习开源式爆发式增长，更容易根据论文复现。
        1.4）强化学习发展的天花板还很高。
强化学习门槛比MPC要低，MPC需要很多理论的基础，数学要好，内容要多，所以推荐强化学习

2）需要生命基础

        数学基础：线性代数，概率论
        机器人学：运动学，动力学，控制理论基础（机械臂动力学理论学习）
        AI：深度学习，强化学习基础
        编程：python，C++
入门容易，进阶则需要较好的数学，AI功底，阅读大量文献和代码尝试。

3）课程简介

目的：介绍人形机器人强化学习基础行走，操作过程。希望大家能够参照着能够让自己的人形机器人走起来，主要式入门，节省时间，网上开源资料和代码较多，完全可以通过学习开源信息入门。
软件：issac gym（用于训练），mujoco（用于sim2sim,sim2real）
大纲：截图

4)公开课

a）强化学习的数学原理--西湖大学

【强化学习的数学原理】课程：从零开始到透彻理解（完结）_哔哩哔哩_bilibili

b）台湾大学--李宏毅

c）李沐--动手学深度学习

深度强化学习
d）机器人学基础
GitHub - yifeidong0/robot-dynamics: Course Work of Robot Dynamics at ETH Zurich

e）南科大机器人课程
【lec8-2：Mujoco Tutorial-Mujoco建模原理，从零构建机器人仿真的python案例】

f）DeepMind x UCL 深度学课程2020

g）David Sliver 深度强化算法学习

h）UC Berkeley 深度无监督学习 CS294

i）强化学习概念,模范学习概念

j）深度强化学习数据--中文彩色

k）mujoco参考资料

Lesson2 强化学习人形开源代码

1）仿真训练

各家公司开源的gym

2）部署
cpu torch
GitHub - fan-ziqi/rl_sar: Simulation verification and physical deployment of robot reinforcement learning algorithms, suitable for quadruped robots, wheeled robots, and humanoid robots. "sar" represents "simulation and real"https://github.com/fan-ziqi/rl_sar直接在CPU上运行，不需要cuda可以参考，sim2sim的mujoco仿真之后，gazebo仿真意义不大，而且感觉gazebo仿真人形不是那么明白也没那么好

onnx

众擎
GitHub - engineai-robotics/engineai_humanoid
众擎代码比较完整，比较适合落地，部署
智元
GitHub - AgibotTech/agibot_x1_infer: The inference module for AgiBot X1.
宇树
GitHub - unitreerobotics/unitree_rl_gym
域随机化可能相对来说比较简单，可以看下代码框架以及reward，不需要部署。
ASE
playground.mujoco.org
Open_Duck 舵机只是来玩的，技术含量不高，算法得不到提高
https://github.com/apirrone/Open_Duck_Mini
ASAP 基本行走可以不需要，但是跳舞，肢体动作需要看下
github.comhttps://github.com/LeCAR-Lab/ASAP

Lesson3 人形机器人研发流程

1）目标转换成指标
目的：科研教学，表演，零部件产业链，工厂家庭作业
指标：尺寸大小，负载，关节模组，功耗选择，明确目标选择对标产品
可以买一台成熟的样机，可以省去几次迭代，买样机需要注意，买家秀和买家秀的开放程度，可以关注网上的拆机视频之类的，关节模组选择十分重要,公司调研可以看下

2）仿真
mujoco运动学，动力学仿真
踝关节并联机构工作空间的计算，要避开非线性区间
仿真在设计时候尽可能介入，别在样机完成后再接入
3）结构设计
身高大小尺寸大概确认
腿的自由度数--6 （一般都是）or 5
踝关节的设计--并联，结构紧凑
膝关节的设计-- 电机是否上移动，尽可能上移
髋关节的设计--波士顿动力，三角形结构
脚的设计--脚的尺寸是和踝的出力相关的，脚底加橡胶层（mit humanoid 和星动纪元），脚的尺寸一般要迭代几次
系统刚度要够，减重永远是第一位，10年前 谐波-电机-SEA（减少谐波齿轮冲击），MIT开源直驱发展
要重视关节的零点设计，不要后期肉眼标零
在初期腰部的关节都用不到，可以先用结构件代替，逐步增加复杂度
感知模块--深度视觉，激光雷达，参考资料--
【解析Spot机器人】
解析Spot机器人_哔哩哔哩_bilibilihttps://www.bilibili.com/video/BV1ZP4y1J7xk/?spm_id_from=333.337.search-card.all.click宇树G1机器人产品方案
(99+ 封私信 / 80 条消息) 宇树G1机器人 产品方案 - 知乎https://zhuanlan.zhihu.com/p/241088224774）URDF导出问题

系统辨识一般比较麻烦，批量生产的话，可以花时间精力研究。
一般设计好了，对
5）关节模组选型
不要被卖家秀误导，产品性能，质量把控需要关注
建议搭建一个抬腿跳跃测试台，测试模组力位控制精度，动态响应能力，特斯拉展示过一次，可以参考
关节模组：谐波电机（紧凑，大减速比，但效率会损失，关节的摩擦较大，需要额外力传感器，抗冲击能力差），行星电机（宇树，mit，行星电机），丝杆电机（特斯拉，小鹏，技术难度大）
6）系统软件开发
配置驱动器，电流环或力矩环带宽参数整定，响应是多少合适（一般厂家帮忙标定）
驱动器，现在都是混合控制模式，而且集成到电机内部
unbuntu 系统--X86的nuc，jeston都可以
        系统安全保护---错误则进入高阻尼模式，姿态欧拉角，角速度，关节角度，关节速度，关节力矩超限保护，下发指令限制幅度（强化学习下发的目标角度，可能会超过实际的关节限制，目前角度和实际角度乘以kp参数，表示目标力的概念）
        并联关节处理---对于脚踝，训练的时候会对实际的pitch，roll进行训练，部署的时候再把pitch和roll的力解算到俩个电机上。强化学习，额外记得转换时候，刚度也要转换，另外也可能要线性化处理，
参考文献《On the Comprehensive Kinematics Analysis of a Humanoid Parallel Ankle Mechanism》

(99+ 封私信 / 80 条消息) 双足机器人踝部（机械臂腕部）二自由度并联机构正逆运动学求解 - 知乎

训练时候，并对并联不把并联拆开，只看pitch和roll串联部分，训练好后，再把pitch roll再解算到电机部分，做下发控制，还有额外的转换，比如刚度转换，还需要线性化处理

7）训练调试
        Step1）采取issac gym进行训练，要根据实际的样机参数修改，噪声与域随机化的数值。进行训练
        Step2）训练好后，在 mujoco sim2sim 进行验证
        Step3）进行部署，先把腰部固定，机器人悬空，单关节摆动腿，与仿真的力进行对比，有没有异常，速度，位置，跟踪是不是合适的
        Step4）pd 关节站立，测试电机没有异常，pd站立没有问题，说明电机没有问题
        Step5）强化学习踏步，可以逐步增加kp，从他的0.1倍逐渐增加，如果出现问题，打印obs数据和sim2sim的数值对比。
一般来说issac训练个一俩百次，像宇树训练1000~2000次，很快就能走起来

Lesso4 重点关注的团队

刚开始进入领域需要把握好方向，怎么把握好方向，就是站在巨人肩膀上（研究别人公开的成果），减少试错成本

足式运动系列
1-UC Berkeley cassie
ijrr的文章：Reinforcement Learning for Versatile, Dynamic, and Robust Bipedal Locomotion Control
[2401.16889] Reinforcement Learning for Versatile, Dynamic, and Robust Bipedal Locomotion Controlhttps://arxiv.org/abs/2401.168892-eth anymal c 苏黎世理工
《Learning robust perceptive locomotion for quadrupedal robots in the wild》
(99+ 封私信 / 80 条消息) 略读22SR《Learning robust perceptive locomotion for quadrupedal robots in the wild》 - 知乎https://zhuanlan.zhihu.com/p/583242760全地形，全场景行走
3-mit mini cheetach
不建议入局MPC，强化学习
4-XUE BIN PENG
Xue Bin (Jason) Penghttps://xbpeng.github.io/5-Pieter Abbeel
Pieter Abbeel--UC Berkeley--Covariant--Gradescopehttps://people.eecs.berkeley.edu/~pabbeel/        在感知抓取方面更多，感知-规划后面是个很好的方向，融入视觉或者大语言做自主规划

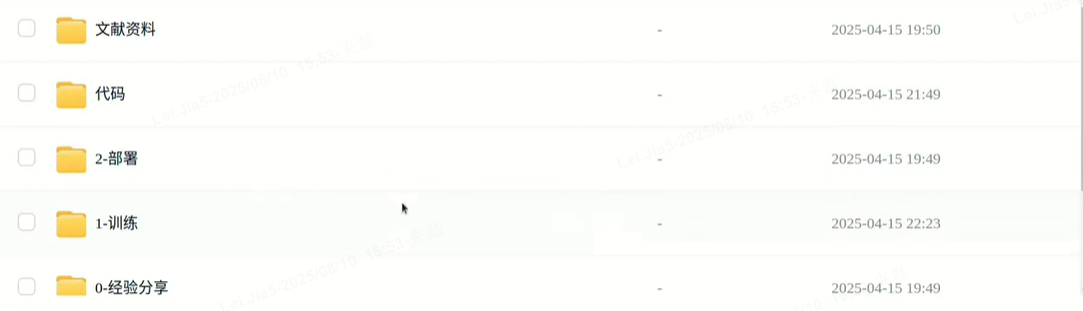

Lesson5 课程资料
