防御保护10

双机热备组网配置

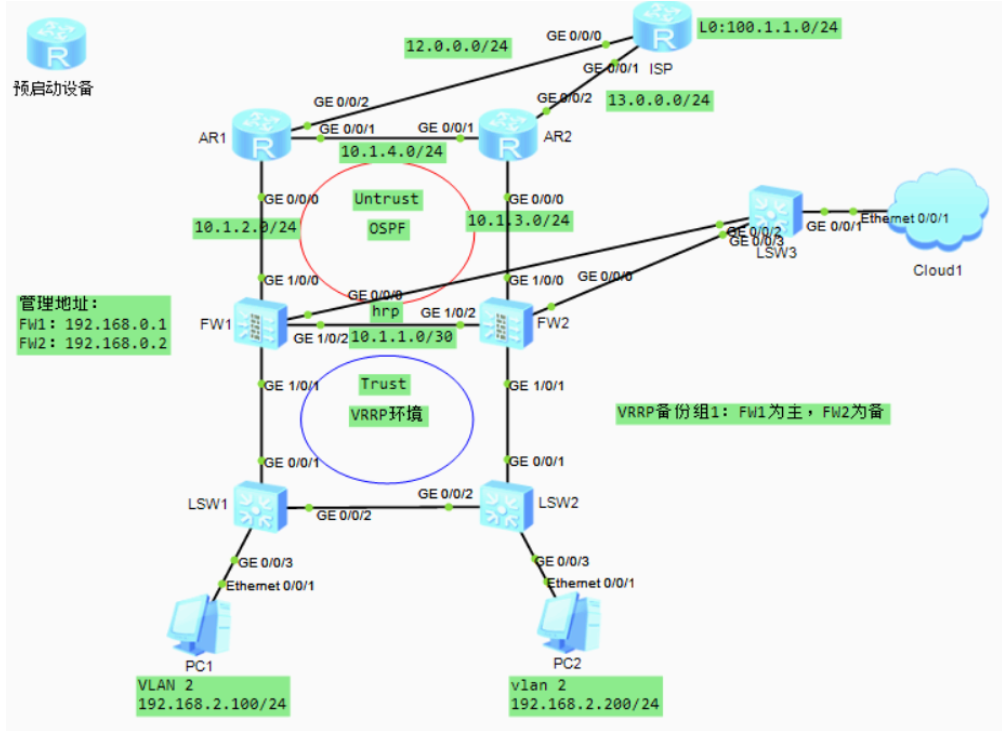

主备备份组网

1、配置ip地址

2、配置安全区域

3、ospf配置

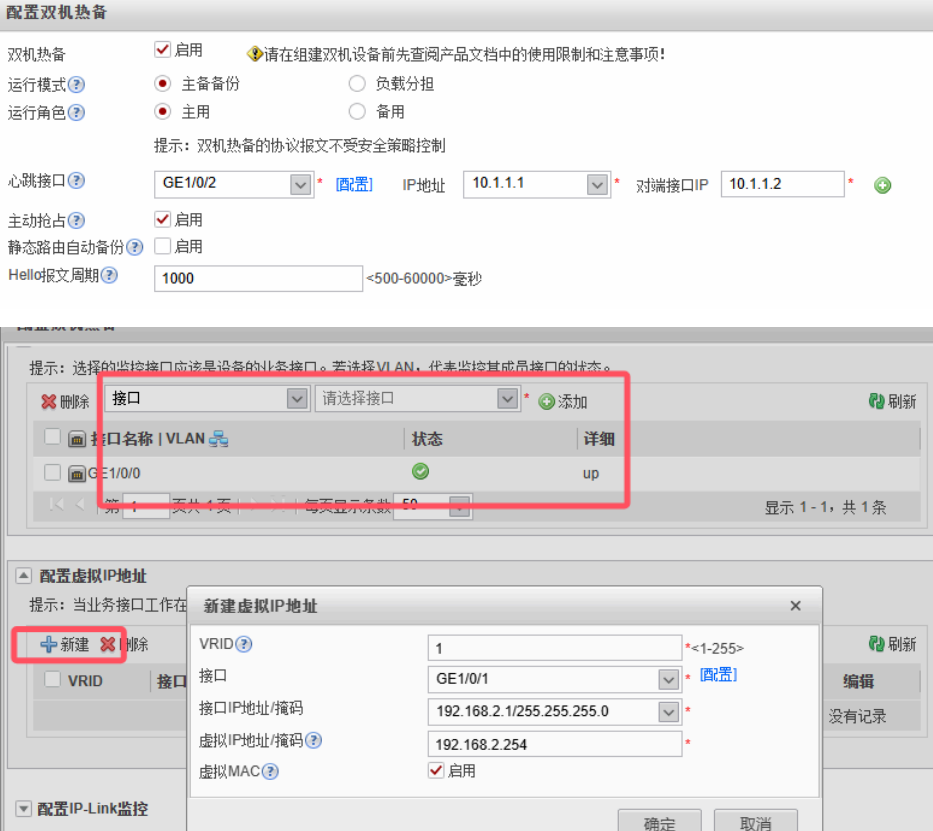

4、配置双机热备

5、安全策略

hrp adjust ospf-cost enable --- 配置根据VGMP状态调整OSPF Cost值

如果防火墙下行设备为三层设备，通过路由来引导流量，则需要配置上述命令；配置后，备份

设备发送的路由信息的Cost数值将会被修改为65500。

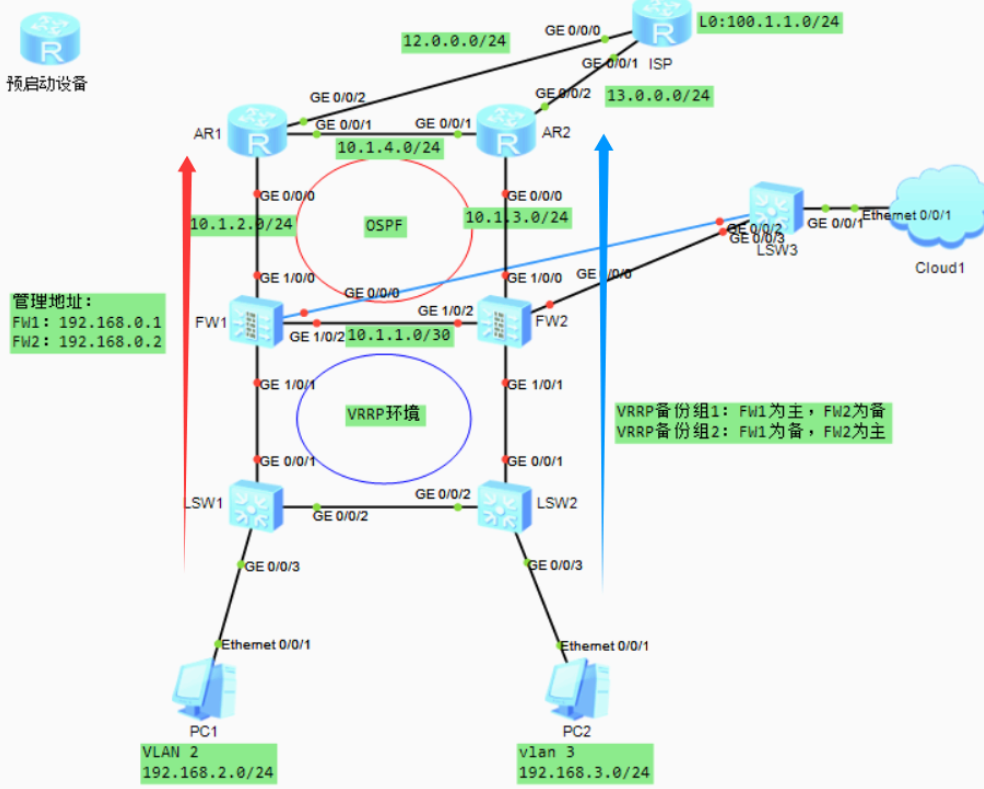

二、负载分担组网

        [FW1]hrp track interface GigabitEthernet 1/0/0 --- 监控GE1/0/0接口

        [FW2]hrp track interface GigabitEthernet 1/0/0

        [FW1]interface GigabitEthernet 1/0/1.2

        [FW1-GigabitEthernet1/0/1.2]vrrp vrid 1 virtual-ip 192.168.2.254 active --设定状态为主

        [FW1]interface GigabitEthernet 1/0/1.3

        [FW1-GigabitEthernet1/0/1.3]vrrp vrid 2 virtual-ip 192.168.3.254 standby --设定状态为备

配置会话快速备份功能 ---> 负载分担情况下需要配置的信息

        [FW1]hrp mirror session enable

        [FW2]hrp mirror session enable

设定心跳口和对端的IP地址

        [FW1]hrp interface GigabitEthernet 1/0/2 remote 10.1.1.2

        [FW2]hrp interface GigabitEthernet 1/0/2 remote 10.1.1.1

启动双机热备

        [FW1]hrp enable

当启动双机热备之前存在一些“可同步”配置时，这些配置不会被自动同步到备用设备，需要执

行如下命令：HRP_M<FW1>hrp sync config

双机热备旁挂组网 --- 特殊组网形式

需要在核心设备上配置VRF功能。

VRF 虚拟路由转发 ---> 虚拟设备 ---> 将设备从一台虚拟为多个完全相互隔离的设备，这多个设备之间互不干扰，路由相互隔离，接口相互独立。
