构网型逆变器三相共直流母线式光储VSG仿真模型【simulink实现】

构网型逆变器三相共直流母线式光储VSGsimulink仿真模型实现

关键词：构网型逆变器，光伏，储能，VSG，虚拟同步机，构网型，组网型逆变器

仿真模型将光伏发电系统、储能系统及DC/AC变换器等效为一台虚拟同步发电机。参数方面，系统并入380V交流电网，额定容量10kva，直流母线电压700V。在控制策略方面，提出一种VSG 功率-电流协调控制策略，可有效抑制电网电压不平衡状态下VSG输出功率的二倍频震荡，平衡VSG输出三相电流，同时实现对功率和电流的协调控制，改善VSG输出电能质量，提高了VSG在电网不平衡状态下的运行能力。

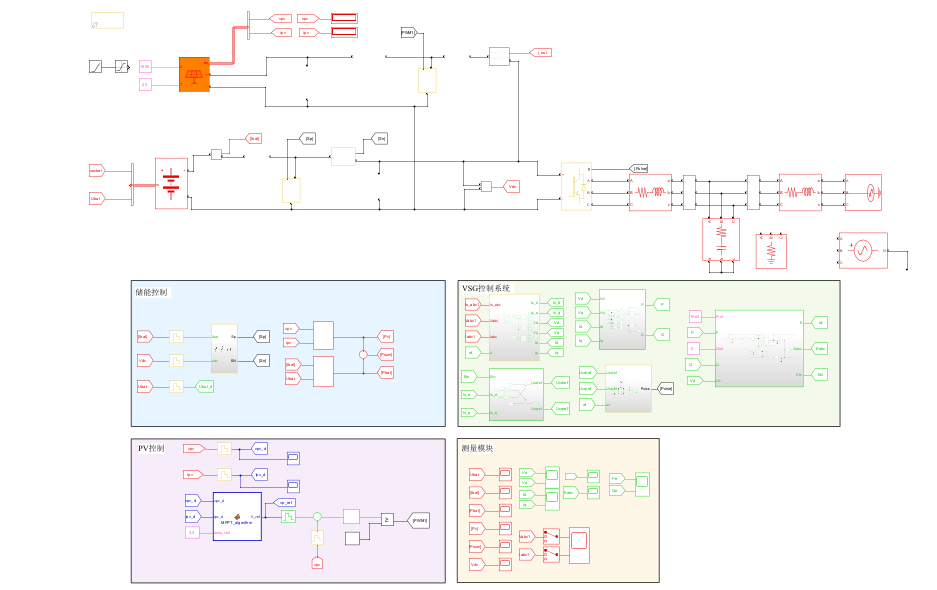

仿真包含前级光伏PV与Boost的扰动观察法最大功率追踪，共直流母线式储能Buck-boost变换器，采用电压电流双闭环控制。三相VSG/虚拟同步机/构网型/组网型逆变器模型仿真，包含VSG功率外环，虚拟阻抗，电压电流双闭环。采用离散化仿真方式，运行速度快。

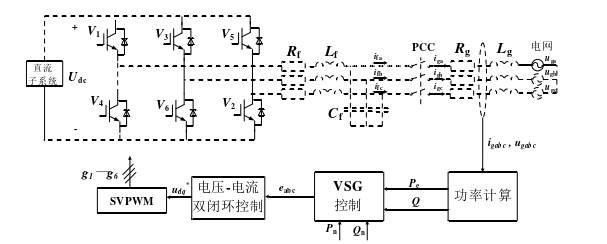

VSG控制策略包含功率计算、有功-频率控制，无功-电压控制、参考电压生成控制、 电压-电流双闭环控制以及SVPWM。

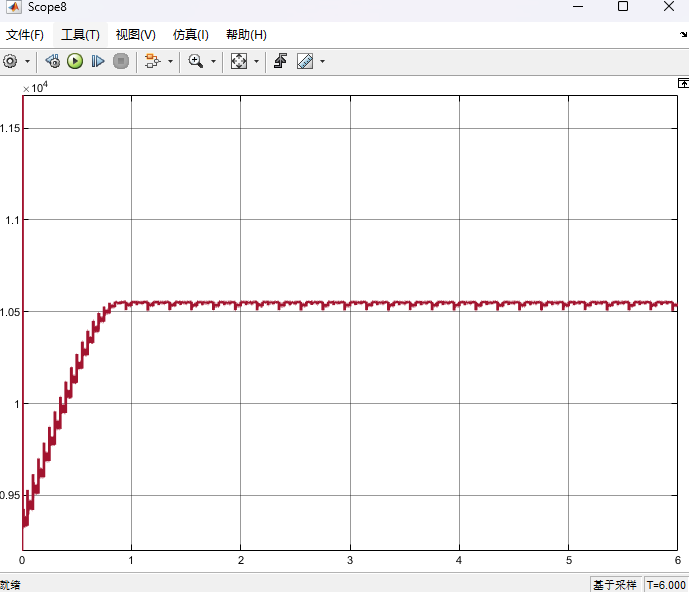

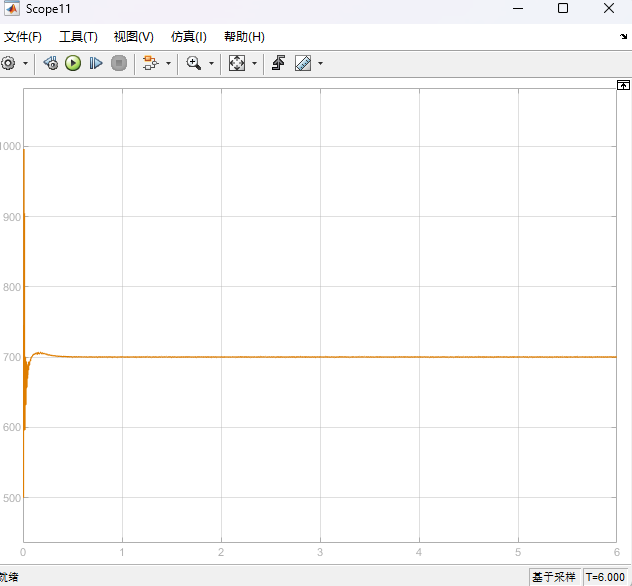

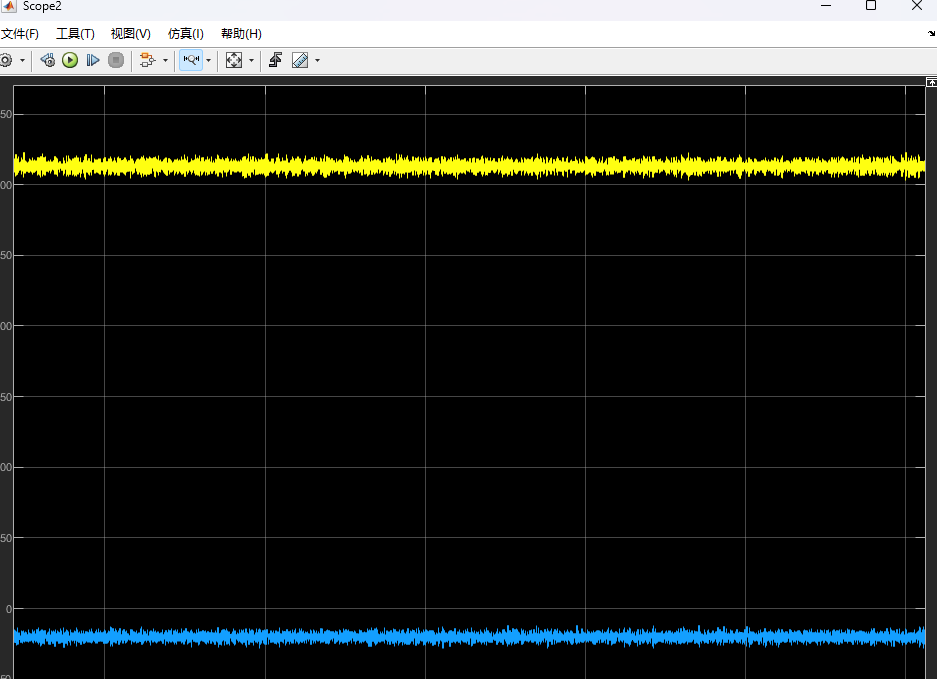

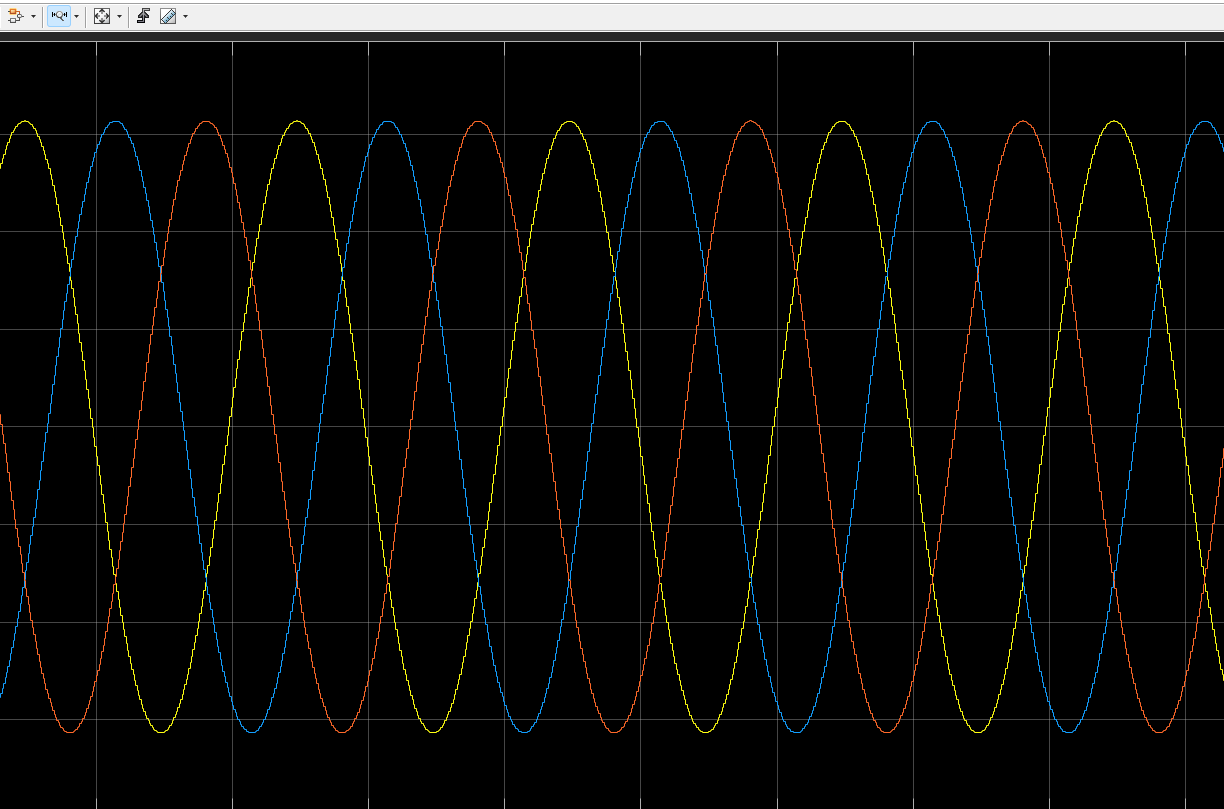

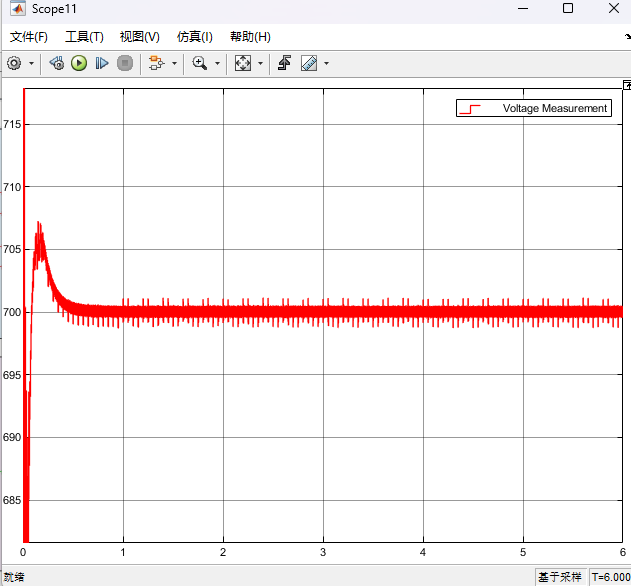

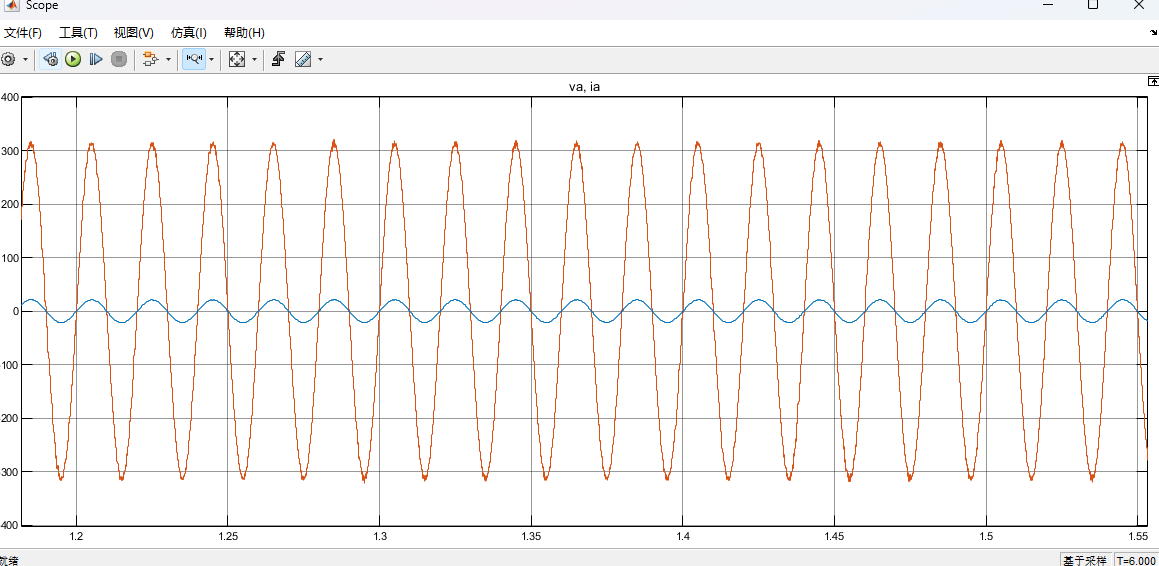

仿真结果：















仿真模型源文件详情见原文链接：



https://mp.weixin.qq.com/s/bkIobtijClnVF31ePdre9Q
