机器学习——支持向量机（SVM）实战案例
SVM的 核函数 和 超参数 介绍：
机器学习——支持向量机（SVM）-CSDN博客
https://blog.csdn.net/2302_78022640/article/details/150073569
支持向量机（SVM）实战案例：鸢尾花部分数据 二分类与决策边界可视化
支持向量机（Support Vector Machine，SVM）是一种常用的监督学习分类算法，核心思想是找到一个能够最大化类别间隔的超平面，实现数据的分类。本案例将通过鸢尾花数据集（Iris）构建一个二分类模型，并绘制决策边界和支持向量。
1. 数据准备与选择特征
from sklearn.datasets import load_iris
from sklearn.svm import SVC
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams["font.family"] = ["SimHei", "WenQuanYi Micro Hei", "Heiti TC"]# 加载鸢尾花数据集
iris = load_iris()
data = iris.data
target = iris.target# 只取前两类（setosa 和 versicolor）以及两个特征：花萼长度（0）和花瓣长度（2）
X = data[0:100, [0, 2]]
y = target[0:100]
说明：
-
鸢尾花数据集共有 150 个样本、3 个类别（0、1、2）。
-
为了便于二维可视化，这里取前两类（标签 0 和 1），并且只用两个特征（便于画二维平面）。
2. 构建并训练 SVM 模型
# 线性核函数，C=∞ 相当于硬间隔 SVM
model = SVC(kernel='linear', C=float('inf'), random_state=100)
model.fit(X, y)
核心参数解释：
-
kernel='linear'：使用线性核函数，适用于线性可分的情况。
-
C=float('inf')：惩罚因子 C 越大，对误分类的容忍度越低，这里取无限大相当于硬间隔最大化。
-
random_state：随机种子，保证结果可复现。
3. 数据可视化
# 绘制两类数据的散点图
plt.scatter(X[0:50, 0], X[0:50, 1], c='r', marker='o', label='类别0')
plt.scatter(X[50:100, 0], X[50:100, 1], c='g', marker='+', label='类别1')
-
类别 0（红色圆点）
-
类别 1（绿色加号）
4. 绘制决策边界和间隔线
# 获取超平面参数 w 和 b
w = model.coef_[0]
b = model.intercept_[0]# 决策边界：w1*x1 + w2*x2 + b = 0
x1 = np.linspace(0, 10, 100)
x2 = -(w[0] * x1 + b) / w[1]# 间隔边界：w1*x1 + w2*x2 + b = ±1
x3 = (1 - (w[0] * x1 + b)) / w[1]
x4 = (-1 - (w[0] * x1 + b)) / w[1]# 绘制
plt.plot(x1,x2,c='b',label='决策边界')
plt.plot(x1,x3,c='b',linestyle='--',label='间隔边界')
plt.plot(x1,x4,c='b',linestyle='--',label='间隔边界')
-
实线：决策边界
-
虚线：两条间隔边界，支持向量位于这两条线上。
5. 标记支持向量
# 获取支持向量
vets = model.support_vectors_
plt.scatter(vets[:, 0], vets[:, 1], s=100, facecolors='none', edgecolors='b', label='支持向量')
支持向量是离决策边界最近的样本点，SVM 的优化目标就是最大化这些点到边界的间隔。
model.support_vectors_ 是一个 numpy.ndarray，形状为 (n_support_vectors, n_features)。
每一行就是一个支持向量在训练时使用的特征空间坐标（即训练时输入给 SVM 的特征，若训练前做过 StandardScaler/PCA 等变换，则这里是变换后的坐标）。
-
vets[:, 0], vets[:, 1]-
取支持向量矩阵的第 0 列和第 1 列作为 x、y 坐标 —— 前提是数据确实是二维。若维度 >2，需要先降维（PCA/t-SNE）再画图。
-
-
s=100-
标记大小，注意：
s表示点的面积（points^2），不是半径。s=100比较显眼；需要更大更明显可以改成s=150或s=300。
-
-
facecolors='none'-
使标记内部不填充（空心），这样可以“圈出”点而不遮挡原来的颜色/形状。常用于突出某些点（比如支持向量）。
-
-
edgecolors='b'-
标记边缘颜色设为蓝色（
'b'）。当facecolors='none'且 marker 是可填充（如'o'）时，会画成蓝色空心圆。
-
-
label='支持向量'-
用于图例显示。
-
6. 显示结果
plt.legend()
plt.show()

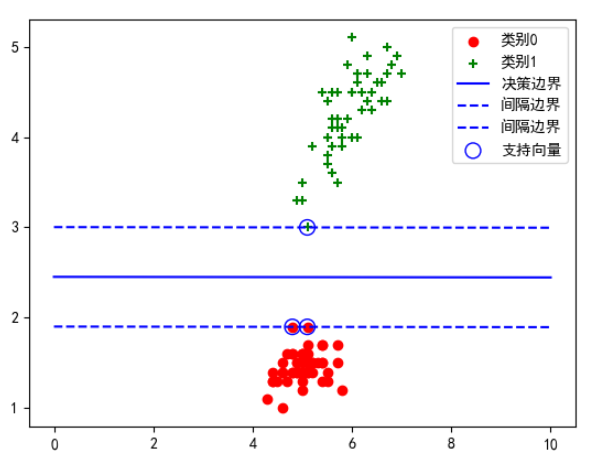

运行结果：
-
红色圆点和绿色加号分别代表两类样本。
-
蓝色实线是决策边界，虚线是最大间隔线。
-
蓝色圈出的点是支持向量。
7. 结果与分析
1. 支持向量（Support Vectors）
-
定义：支持向量是离分类边界最近的样本点，它们位于最大间隔边界上。
-
作用：
-
唯一决定分类超平面的位置和方向。
-
不是所有样本都会影响分类结果，只有支持向量才会参与优化计算。
-
如果移除非支持向量，模型的分类结果不会变；但如果移除支持向量，边界会发生变化。
-
-
在图中：蓝色圈出来的点，就是支持向量。
2. 决策边界（Decision Boundary）
-
数学形式：
这是模型最终找到的最佳分类超平面，它能最大化两类样本的间隔。
-
作用：
-
处在该线上的点，SVM 判断它们属于哪一类的概率是五五开（分类决策值为 0）。
-
决策边界左侧的点判为一类，右侧的点判为另一类（对于二维空间而言）。
-
-
在图中：蓝色实线是决策边界。
3. 间隔边界（Margin Boundaries）
-
数学形式：
和
这两条线表示离决策边界等距离的两条平行线。
-
作用：
-
间隔（Margin）是这两条虚线之间的区域，SVM 会努力让这个区域尽可能宽。
-
支持向量正好落在这两条虚线上。
-
-
在图中：
-
蓝色虚线是最大间隔边界。
-
其中一条虚线紧贴类别 0 的支持向量，另一条紧贴类别 1 的支持向量。
-
8. 完整代码
from sklearn.datasets import load_iris
from sklearn.svm import SVC
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams["font.family"] = ["SimHei", "WenQuanYi Micro Hei", "Heiti TC"]iris = load_iris()
data = iris.data
X = data[0:100,[0,2]]
y = iris.target[0:100]
model = SVC(kernel='linear', C=float('inf'), random_state=100)
model.fit(X, y)plt.scatter(X[0:50,0],X[0:50,1],c='r',marker='o',label='类别0')
plt.scatter(X[50:100,0],X[50:100,1],c='g',marker='+',label='类别1')w = model.coef_[0]
b = model.intercept_[0]x1 = np.linspace(0,10,100)
x2 = -(w[0]*x1+b)/w[1]
x3 = (1-(w[0]*x1+b))/w[1]
x4 = (-1-(w[0]*x1+b))/w[1]plt.plot(x1,x2,c='b',label='决策边界')
plt.plot(x1,x3,c='b',linestyle='--',label='间隔边界')
plt.plot(x1,x4,c='b',linestyle='--',label='间隔边界')vets = model.support_vectors_
plt.scatter(vets[:,0],vets[:,1],s=100,facecolors='none', edgecolors='b',label='支持向量')plt.legend()
plt.show()
