本文主要内容：
软件安装
latex 排版 TRGS 论文期间遇到的问题+
清晰图片导出
Latex公式、图、表、算法、参考文献的使用和引用

1. 前言

首先使用Overleaf网页版排版，但是后期排版图片太大，大小有限制，需要充钱，所以放弃了；
之后转战本地排版，需要先下载Texlive（所有的宏和包），之后再下载编辑器；
先下载了TexWork编辑器，但是我认为它不太好用，搜索时高亮不清楚等等；
之后转战vscode编辑器，也遇到了很多问题，下面就进入正片
注：
Overleaf排版TGRS：(3 封私信 / 33 条消息) Overleaf排版IEEE trans.期刊论文 - 知乎
（除了工具不同，公式、图、表、算法等写法皆可参考笔者下文）
安装TexWorks：论文神器teXWorks安装与使用记录-CSDN博客

2. 安装TexLive

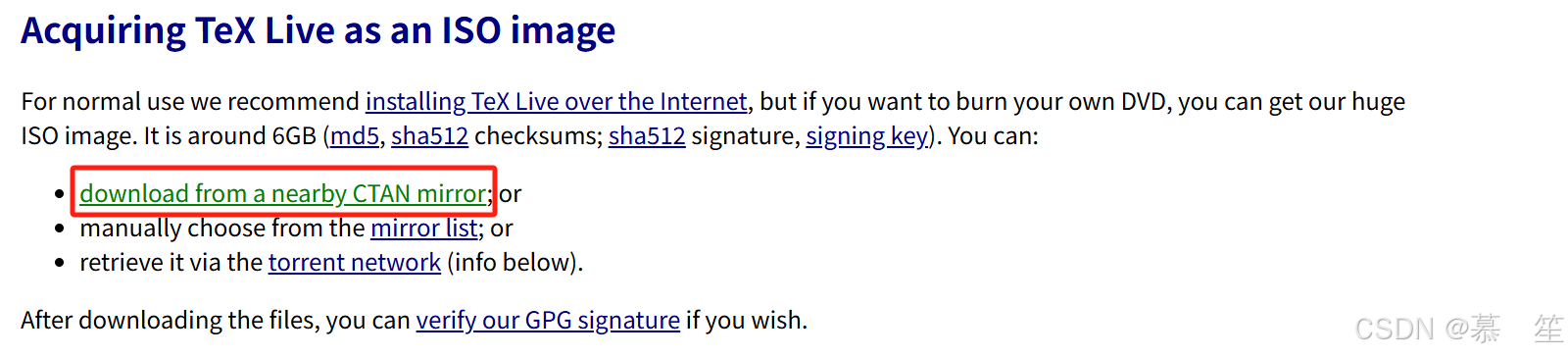

点击网址：https://tug.org/texlive/acquire-iso.html

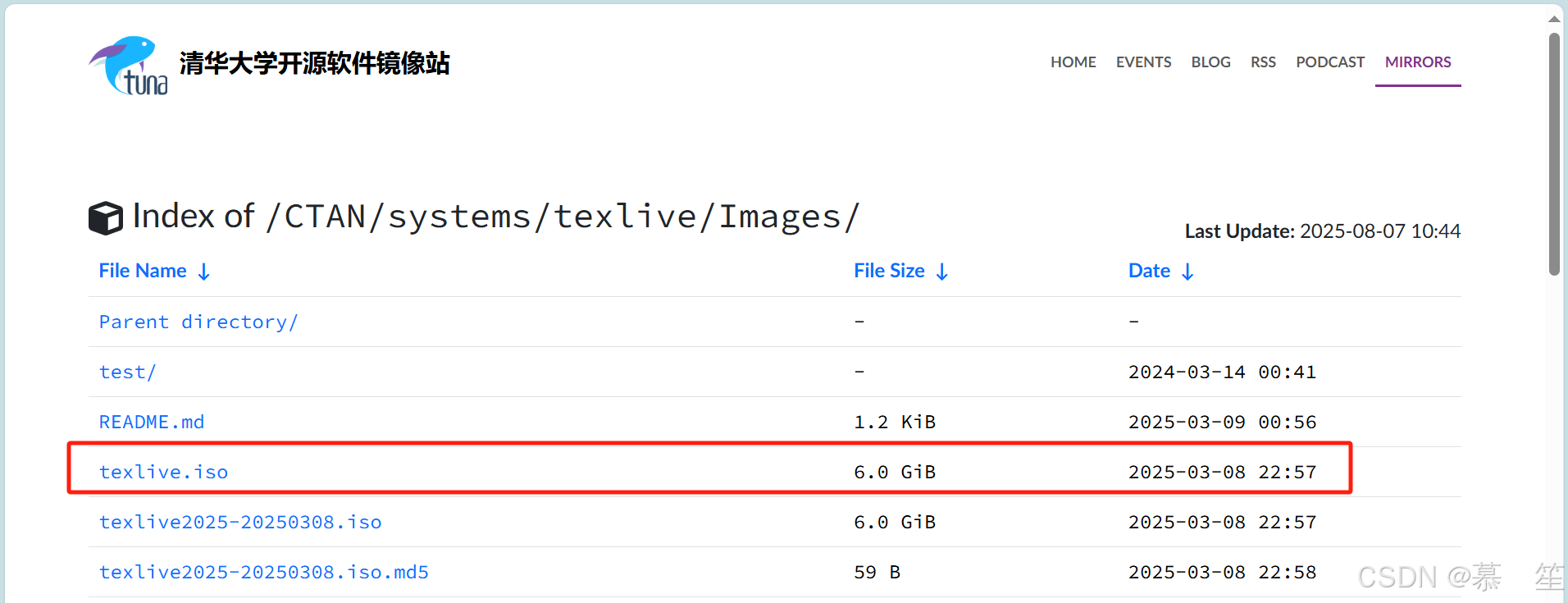

点击进入镜像：

进去之后可能看到的镜像和我下面展示的不同，但是没关系，选择最新的texlive.iso

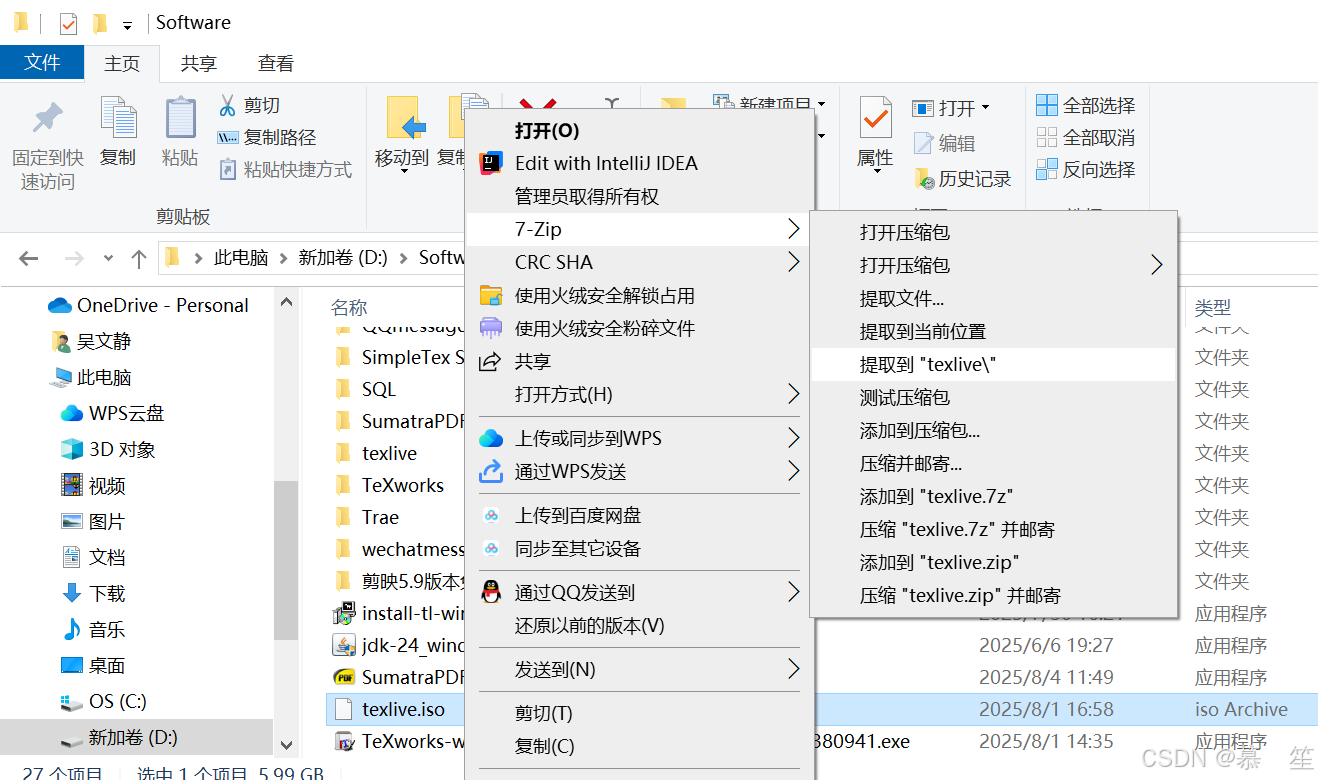

下载完成后，右击解压texlive.iso到texlive文件夹（安装路径选择英文）

点击进入texlive文件夹，右击install-tl-windows.bat文件以管理员身份运行

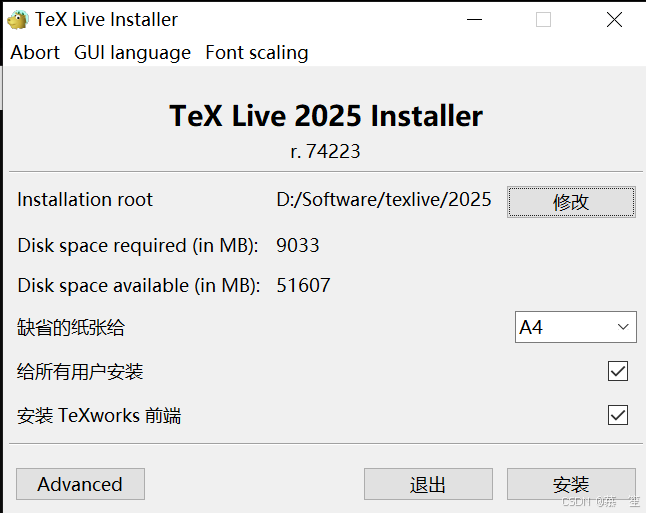

之后修改安装路径（和之前的textlive保持一致）

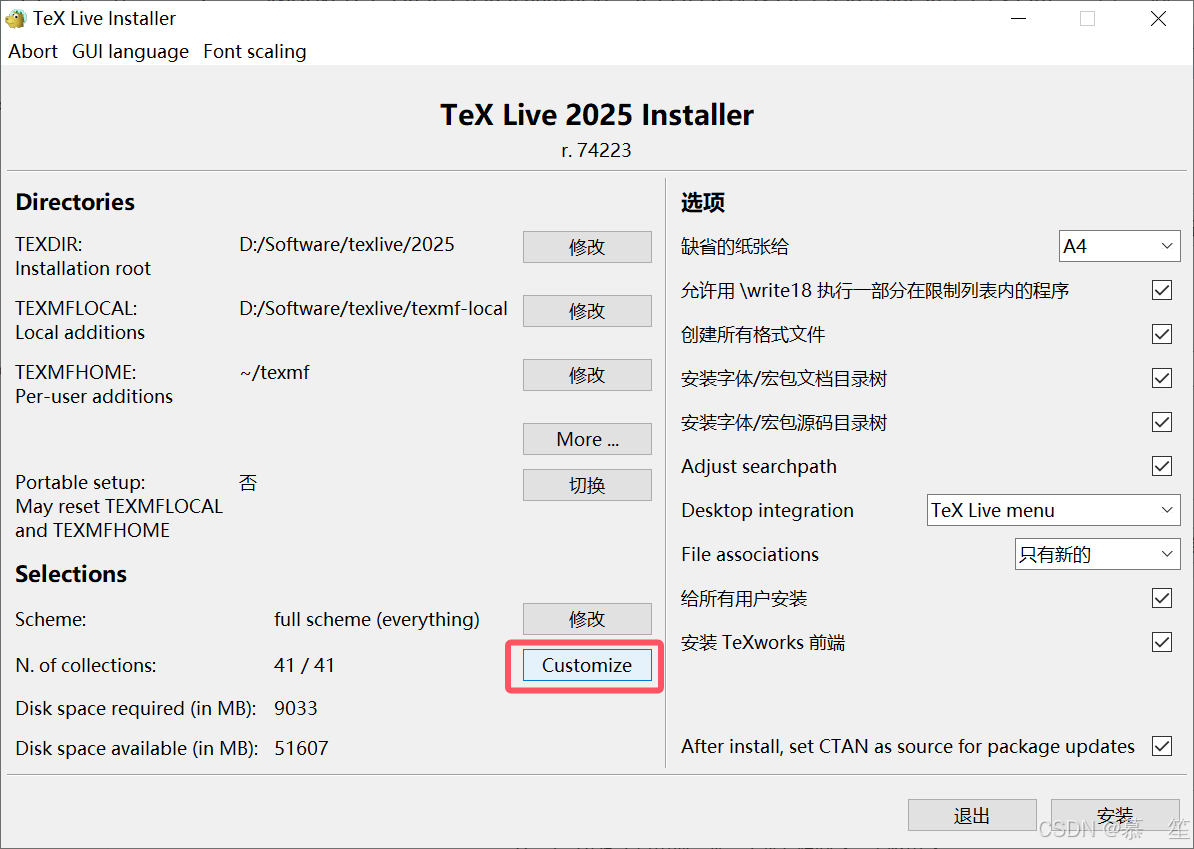

点击advanced——customize，去掉多余的语言，保留三个就好，如下图


点击确定——安装
之后就是漫长的等待

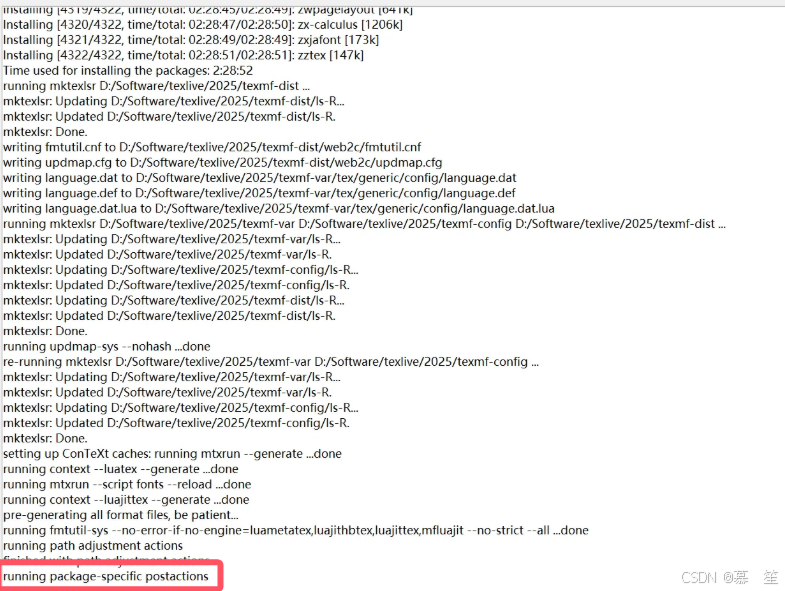

最后安装结束，如果出现下面的情况，不要慌（本人是遇到下面这种情况，但其实是安装完成的）

大家安装到这里可能就一直卡住
上述框出来报错原因是因为安装路径中存在中文，如果有 ，请删掉重新安装

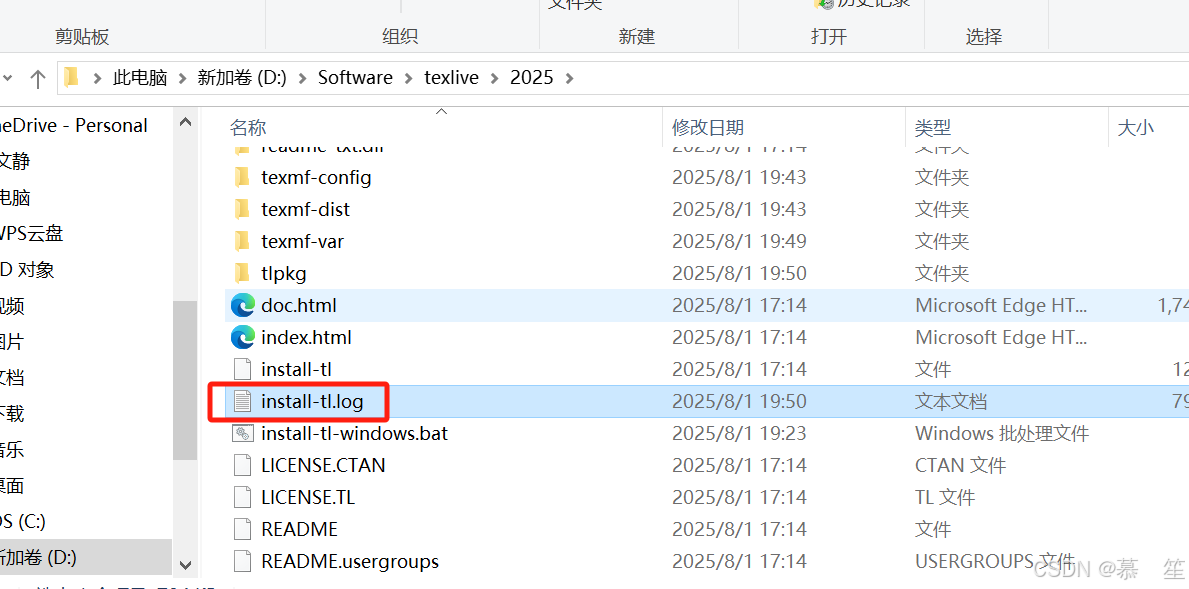

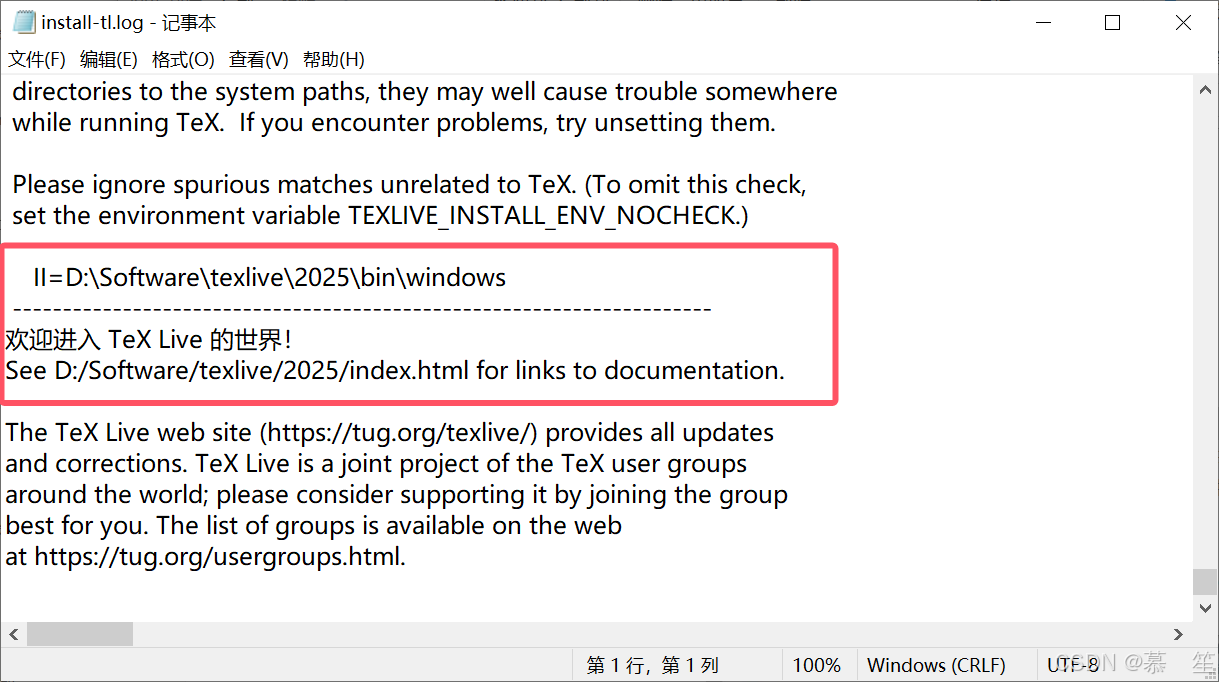

如果安装路径没有中文出现上述情况，请打开下述文件查看是否有“欢迎进入Texlive世界”，如果有九就说明安装完成

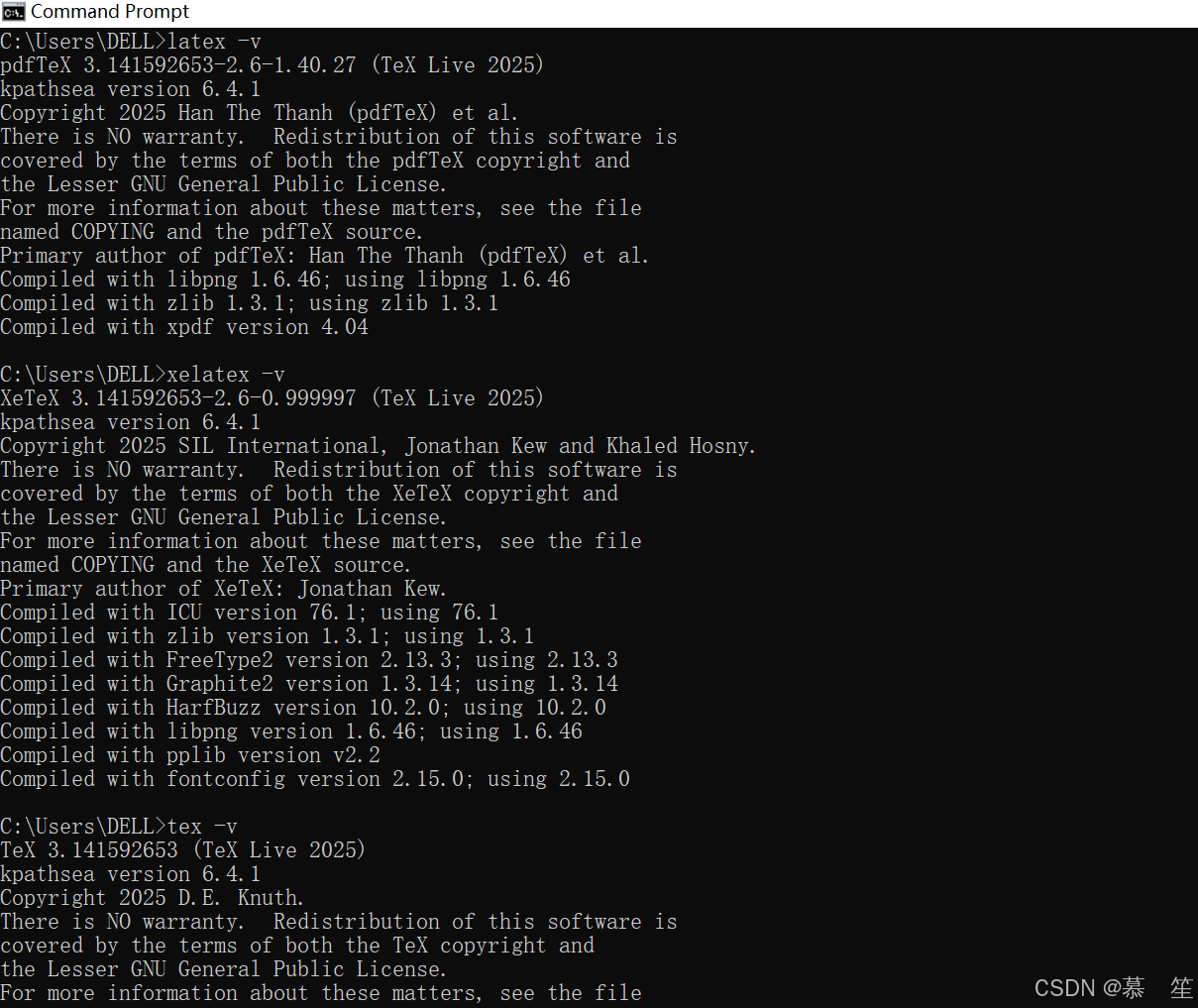

之后win+R打开终端，输入下列命令，查看是否安装完成，如果出现安装版本说明安装完成

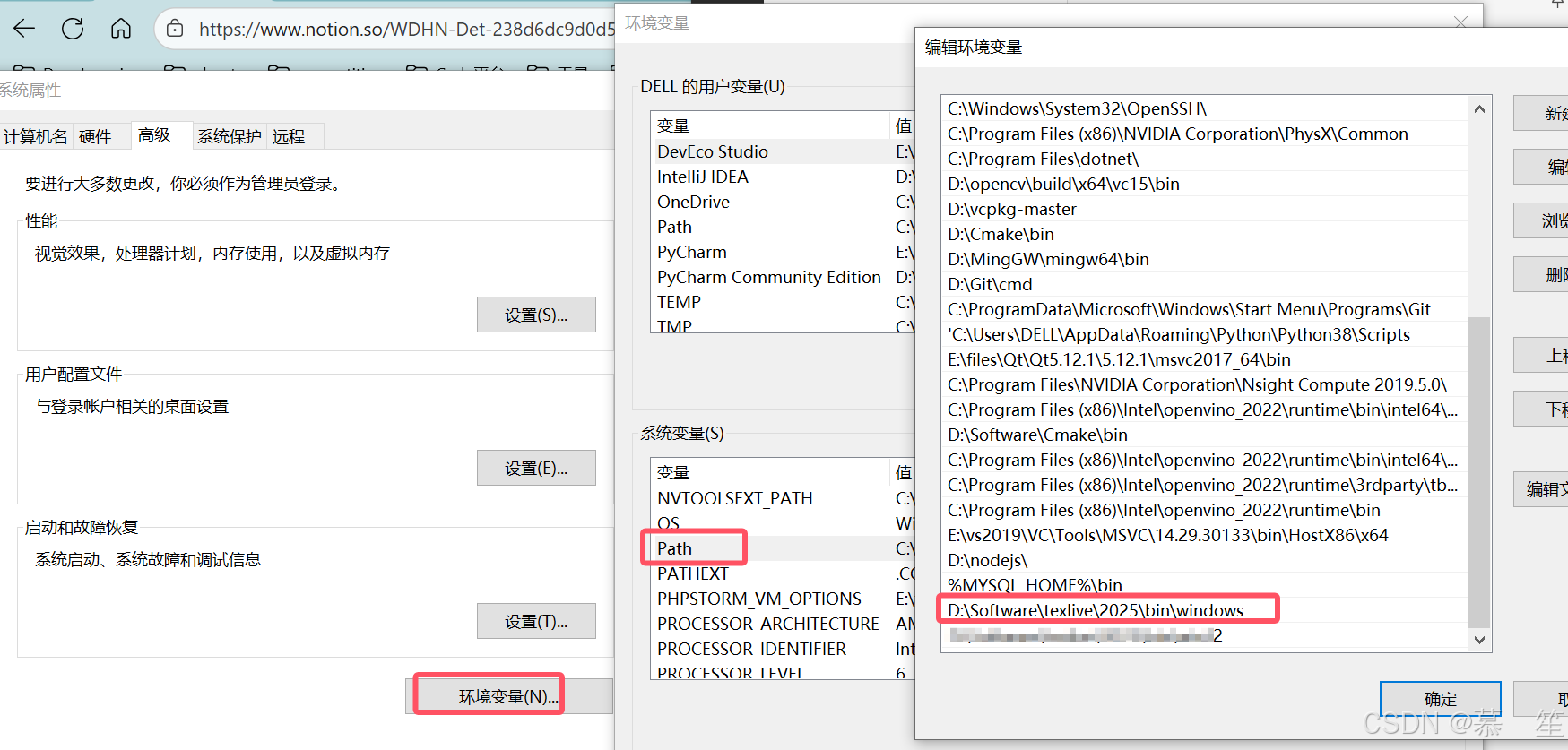

如果没有出现，请打开查看高级系统设置，配置环境变量

3. 安装vscode

网上教程很多，不再赘述

4. 安装SumatraPDF

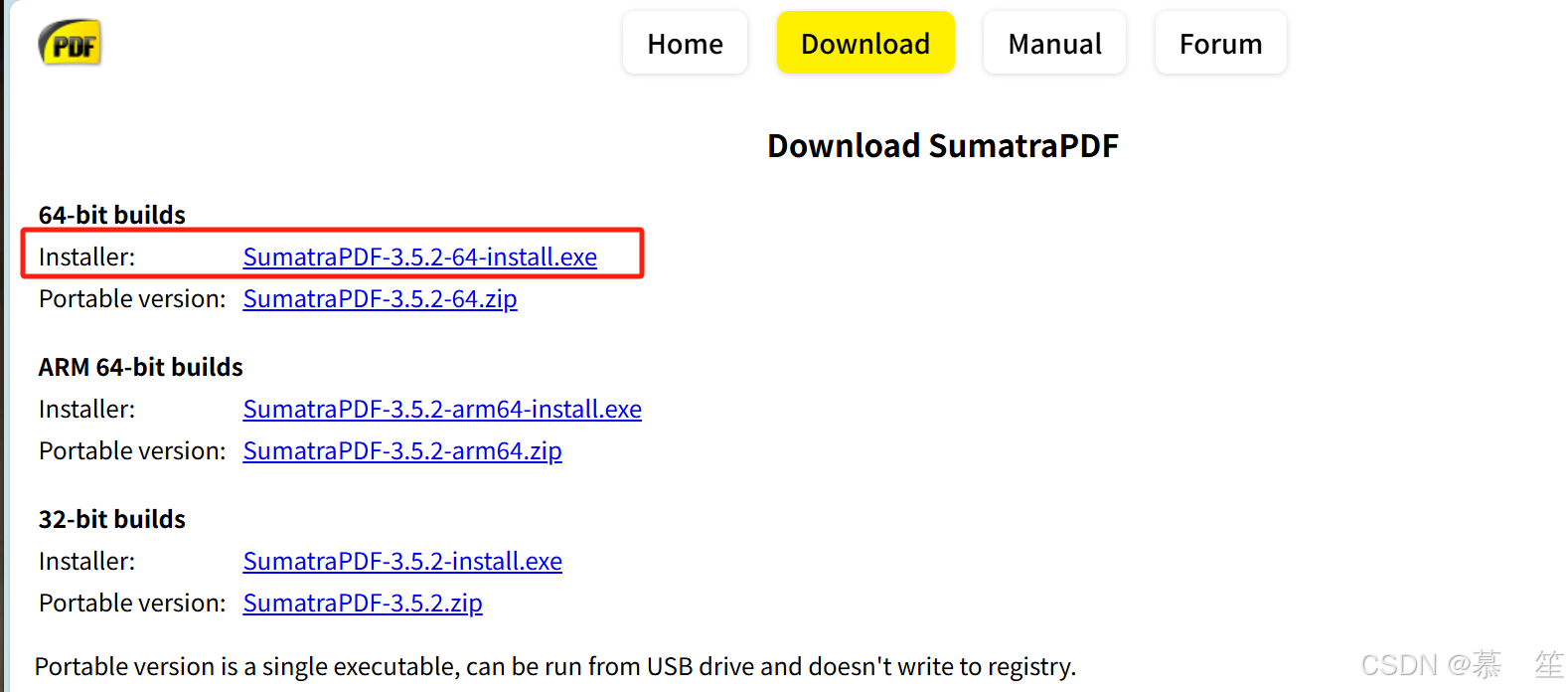

网址：https://www.sumatrapdfreader.org/download-free-pdf-viewer

5. vscode配置Latex workshop插件

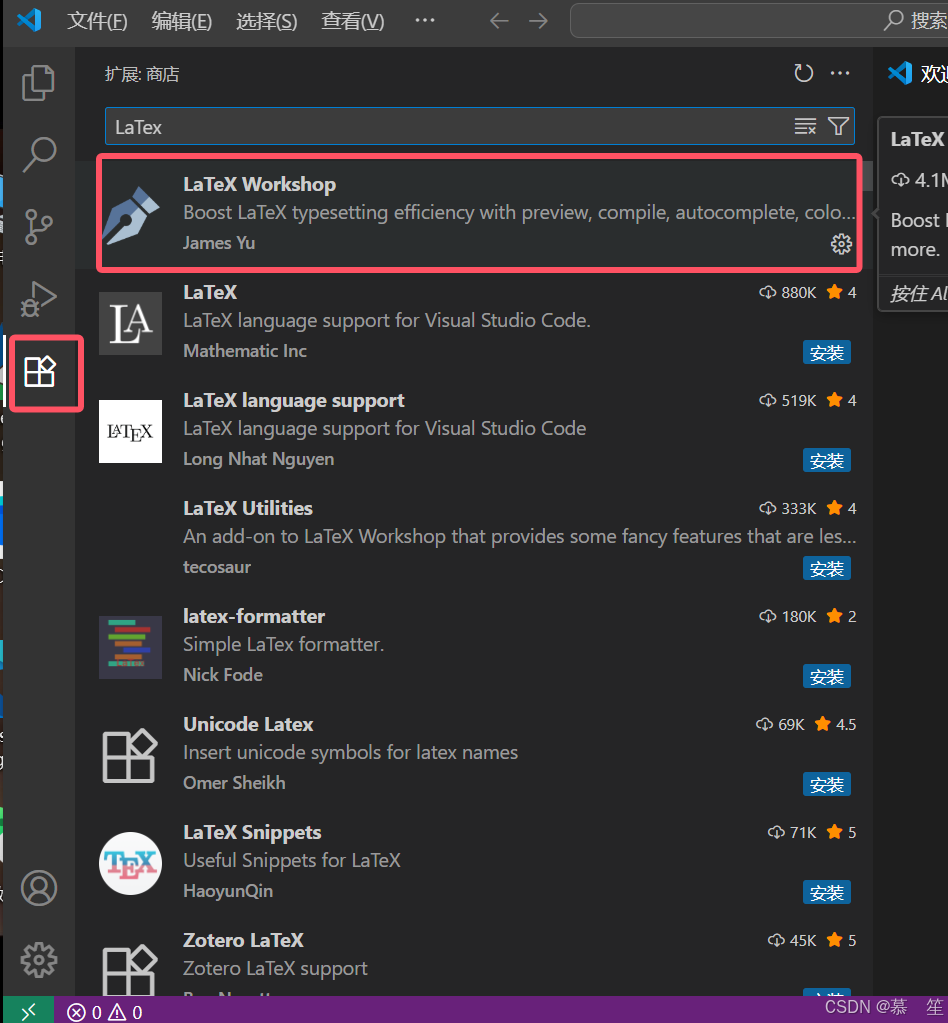

点击扩展，搜索插件，点击安装

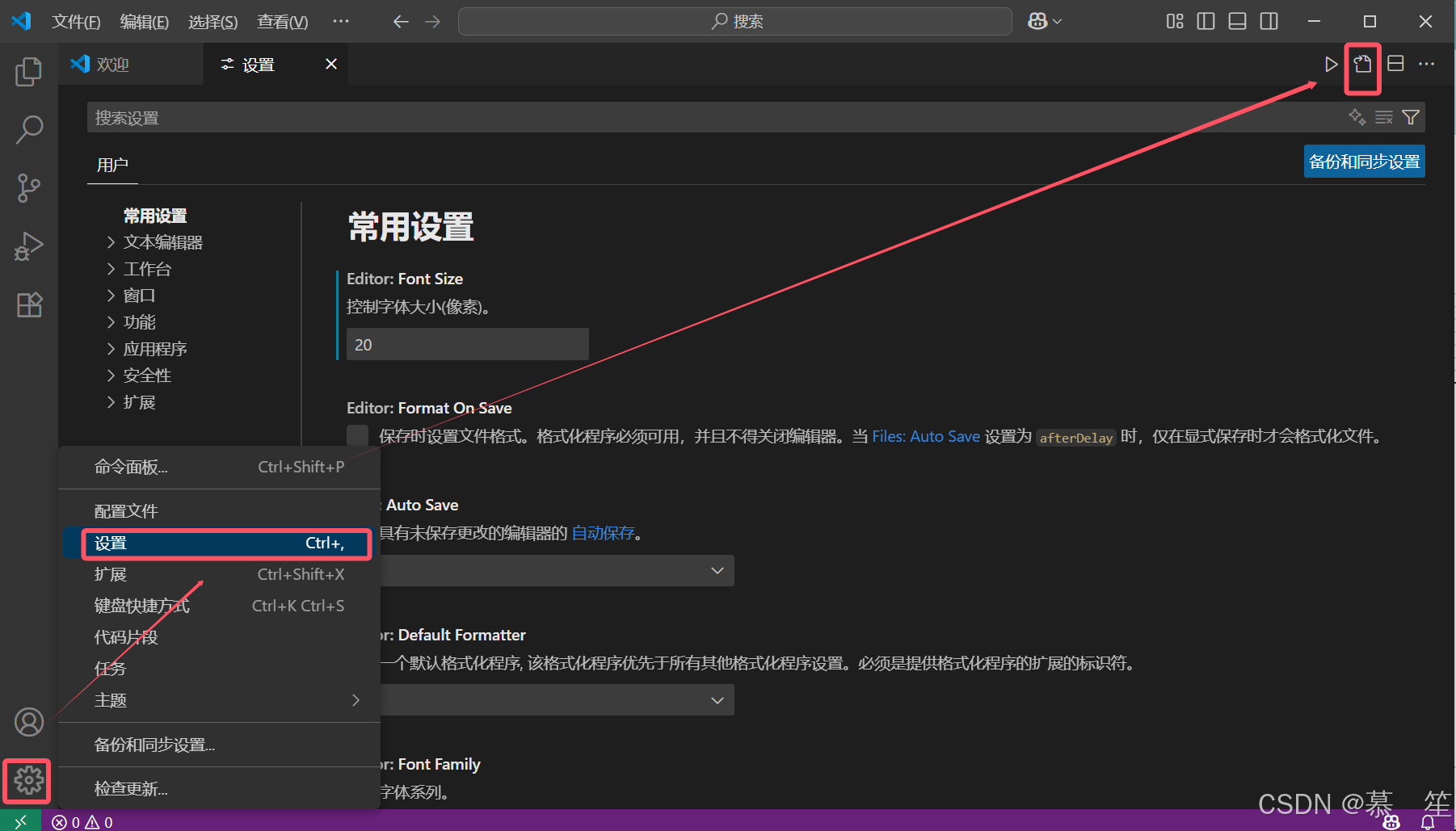

点击设置，打开json配置文件

复制下述配置代码，详细代码讲解请看(5 封私信 / 10 条消息) Visual Studio Code (vscode)配置LaTeX - 知乎这一篇

有些地方需要修改，请继续看下文

"latex-workshop.latex.autoBuild.run": "never","latex-workshop.showContextMenu": true,"latex-workshop.intellisense.package.enabled": true,"latex-workshop.message.error.show": false,"latex-workshop.message.warning.show": false,"latex-workshop.latex.tools": [{"name": "xelatex","command": "D:/Software/texlive/2025/bin/windows/xelatex.exe","args": ["-synctex=1","-interaction=nonstopmode","-file-line-error","%DOCFILE%"]},{"name": "pdflatex","command": "D:/Software/texlive/2025/bin/windows/pdflatex.exe","args": ["-synctex=1","-interaction=nonstopmode","-file-line-error","%DOCFILE%"]},{"name": "latexmk","command": "D:/Software/texlive/2025/bin/windows/latexmk.exte","args": ["-synctex=1","-interaction=nonstopmode","-file-line-error","-pdf","-outdir=%OUTDIR%","%DOCFILE%"]},{"name": "bibtex","command": "bibtex","args": ["%DOCFILE%"]}],"latex-workshop.latex.recipes": [{"name": "pdflatex -> bibtex -> pdflatex*2","tools": ["pdflatex","bibtex","pdflatex","pdflatex"]},{"name": "XeLaTeX","tools": ["xelatex"]},{"name": "PDFLaTeX","tools": ["pdflatex"]},{"name": "BibTeX","tools": ["bibtex"]},{"name": "LaTeXmk","tools": ["latexmk"]},{"name": "xelatex -> bibtex -> xelatex*2","tools": ["xelatex","bibtex","xelatex","xelatex"]},],"latex-workshop.latex.clean.fileTypes": ["*.aux","*.bbl","*.blg","*.idx","*.ind","*.lof","*.lot","*.out","*.toc","*.acn","*.acr","*.alg","*.glg","*.glo","*.gls","*.ist","*.fls","*.log","*.fdb_latexmk"],"latex-workshop.latex.autoClean.run": "onFailed","latex-workshop.latex.recipe.default": "lastUsed","latex-workshop.view.pdf.internal.synctex.keybinding": "double-click",//使用 SumatraPDF 预览编译好的PDF文件// 设置VScode内部查看生成的pdf文件"latex-workshop.view.pdf.viewer": "external",// PDF查看器用于在\ref上的[View on PDF]链接"latex-workshop.view.pdf.ref.viewer":"auto",// 使用外部查看器时要执行的命令。此功能不受官方支持。"latex-workshop.view.pdf.external.viewer.command": "D:/Software/SumatraPDF/SumatraPDF.exe", // 注意修改路径// 使用外部查看器时，latex-workshop.view.pdf.external.view .command的参数。此功能不受官方支持。%PDF%是用于生成PDF文件的绝对路径的占位符。"latex-workshop.view.pdf.external.viewer.args": ["%PDF%"],// 将synctex转发到外部查看器时要执行的命令。此功能不受官方支持。"latex-workshop.view.pdf.external.synctex.command": "D:/Software/SumatraPDF/SumatraPDF.exe", // 注意修改路径// latex-workshop.view.pdf.external.synctex的参数。当同步到外部查看器时。%LINE%是行号，%PDF%是生成PDF文件的绝对路径的占位符，%TEX%是触发syncTeX的扩展名为.tex的LaTeX文件路径。"latex-workshop.view.pdf.external.synctex.args": ["-forward-search","%TEX%","%LINE%","-reuse-instance","-inverse-search","\"D:/Microsoft VS Code/Code.exe\" \"D:/Microsoft VS Code/resources/app/out/cli.js\" -r -g \"%f:%l\"", // 注意修改路径"%PDF%"]

配置修改1：

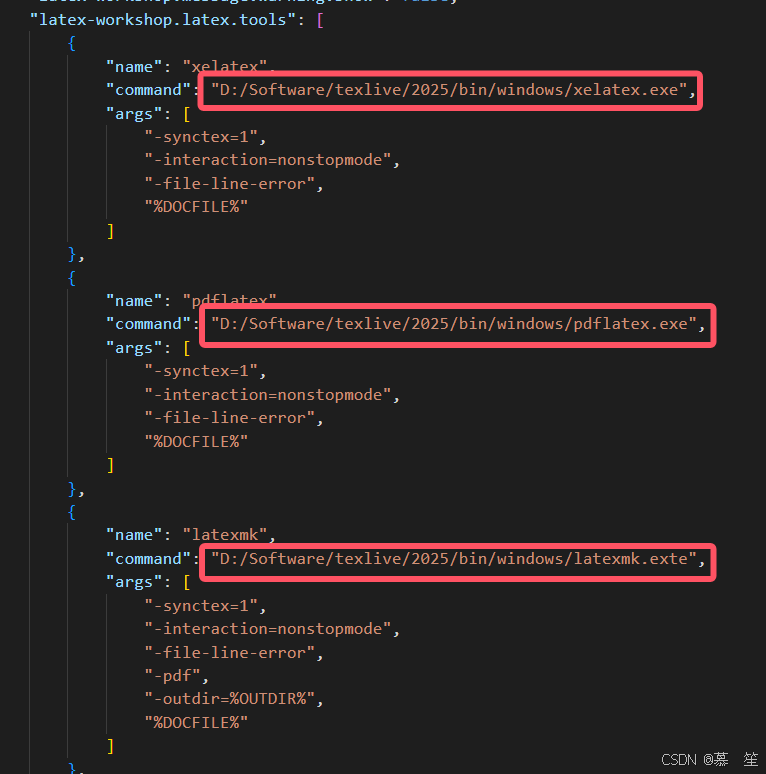

下列红色框里的内容可能其他博主写的是xelatex，pdflatex，latexmk

但是我写成那样一直编译不起来，显示下列报错，修改成编译器的绝对路径就好了！！

LaTeX build process spawned with PID undefined.
[10:51:19.300][Build] **LaTeX fatal error on PID undefined**. Error: spawn xelatex ENOENT
[10:51:19.300]**Error: spawn xelatex ENOENT**at ChildProcess._handle.onexit (node:internal/child_process:285:19)at onErrorNT (node:internal/child_process:483:16)at process.processTicksAndRejections (node:internal/process/task_queues:90:21)
[10:51:19.300][Build] Does the executable exist? $PATH: undefined, $Path:

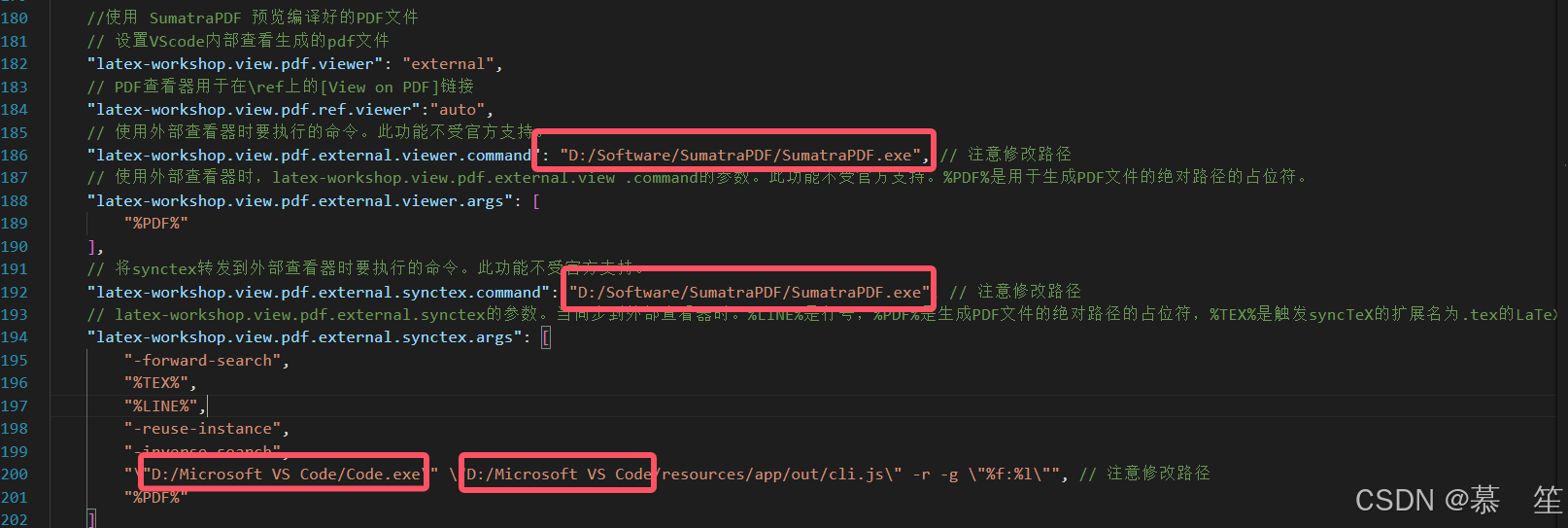

配置修改2：

换成自己所在的路径

6. TGRS论文模板下载

教程：https://blog.csdn.net/weixin_38517705/article/details/126370235

下载完成后进行解压，用vscode打开所在文件夹

7. .tex文件编译

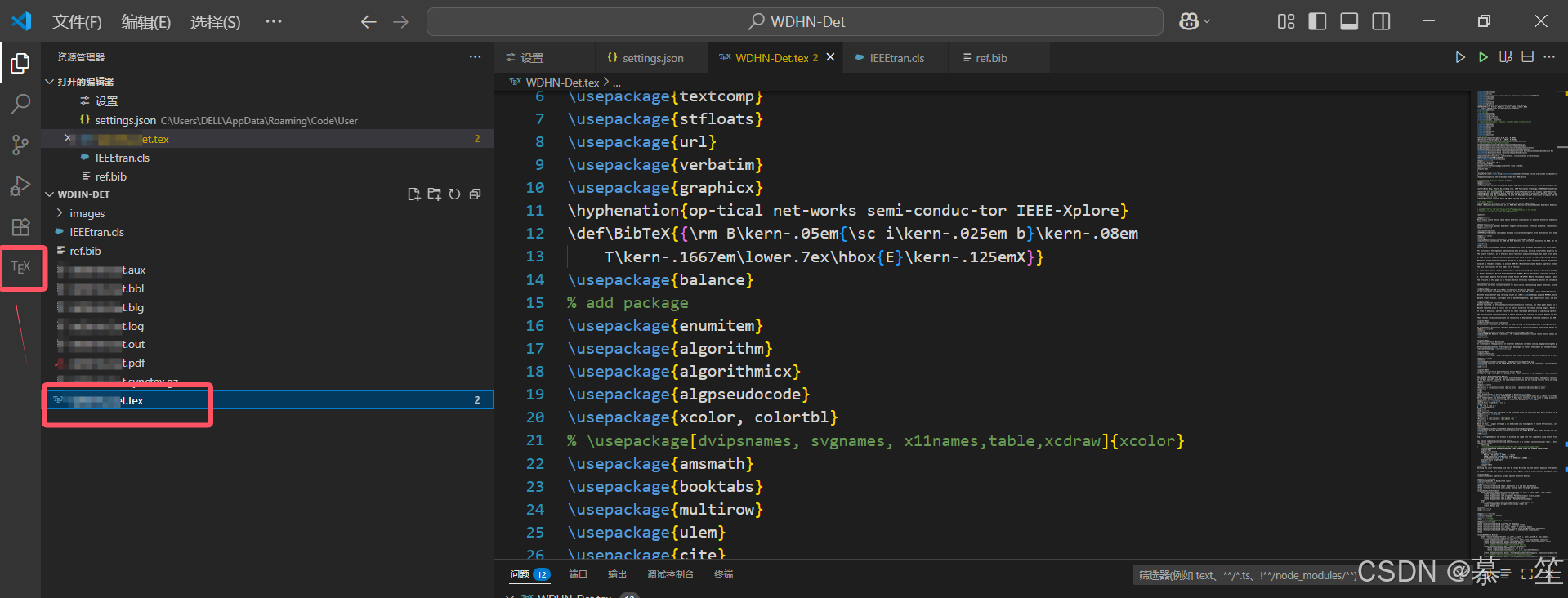

点击.tex文件，左边出现了TEX插件符号，点击该符号

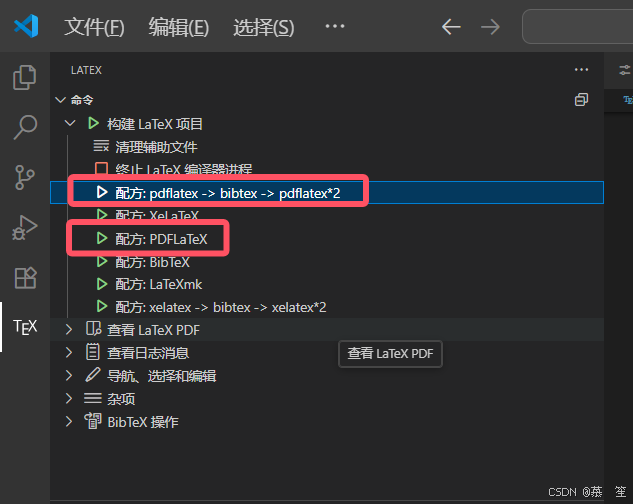

点击配方：pdflatex→bibtex→pdflatex*2（TGRS论文一般用这个就好，其余的不需要，bibtex是编译参考文献的，一开始没写参考文献可以只用PDFlatex编译）

如果左下角出现√，说明编译成功

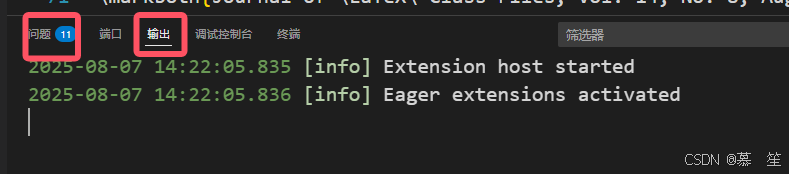

输出结果和存在问题查看方式：

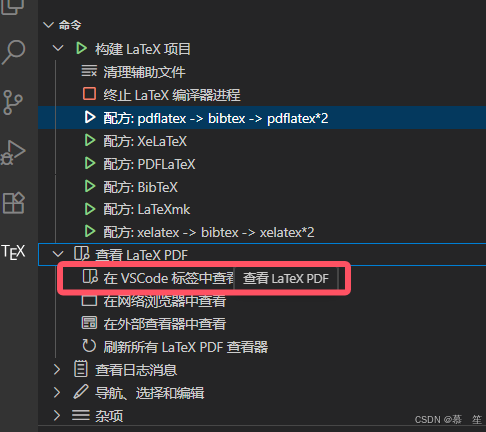

编译成功后打开pdf文件：①点击再vscode中查看pdf ② ctrl+alt+v 用之前下载的SumatraaPDF打开pdf

8. 排版遇到的问题

① Cannot find LaTeX root file

解决方法：tex文件开头加上 % !TEX program = pdflatex

②Package hyperref warning: Token not allowed in a PDF string (Unicode):(hyperref) removing ‘math shift’ on input line 2

解决方法：(5 封私信 / 12 条消息) 解决LaTeX Section 标题中特殊符号报错PDF string - 知乎(5 封私信 / 12 条消息) 解决LaTeX Section 标题中特殊符号报错PDF string - 知乎

9. 特殊字符

Latex输入特殊字符#$%&{}_^-＜＞|_latex &-CSDN博客

10. 公式

如果大家事先在word编辑好的公式，推荐大家截图复制到大模型，让大模型帮助生成对应的latex代码
示例：
占据一行的公式：

\begin{equation} \label{eq1}
\left\{
\begin{array}{ll}
\phi_{1}(x) = \dfrac{1}{\sqrt{2}} \phi_{1,0}(x) + \dfrac{1}{\sqrt{2}} \phi_{1,1}(x), \\
\Psi_{1}(x) = \dfrac{1}{\sqrt{2}} \phi_{1,0}(x) - \dfrac{1}{\sqrt{2}} \phi_{1,1}(x)
\end{array}
\right.
\end{equation}

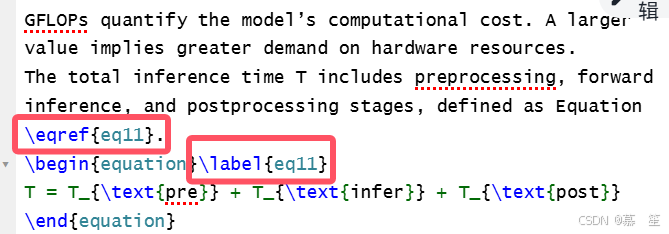

引用公式：\eqref{eq1} %eq1是label名称，可自行定义，方便引用

文中里的公式：$\mathrm{\phi_{j,k}(x)}$

11. 图

笔者首先先介绍一下PPT和visio图片导出为png格式，如果有人想要导出为PDF格式插入，请参考其他

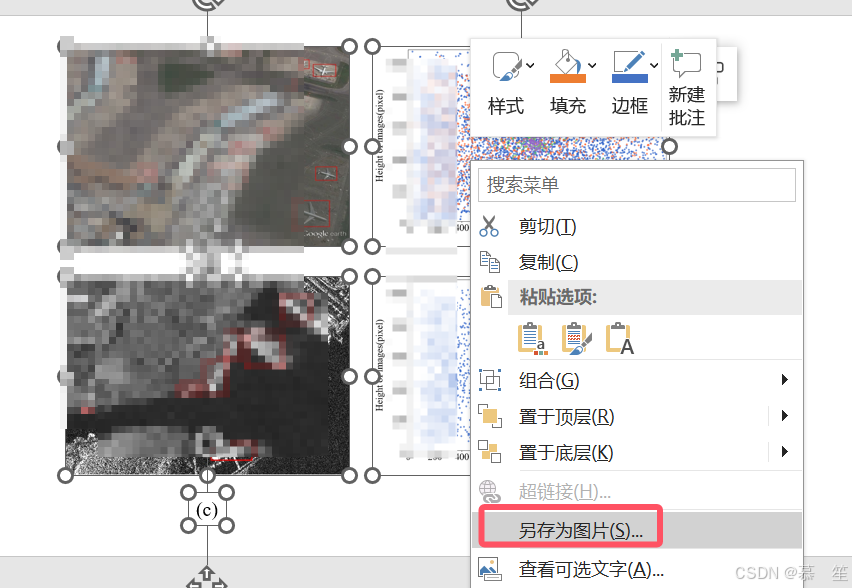

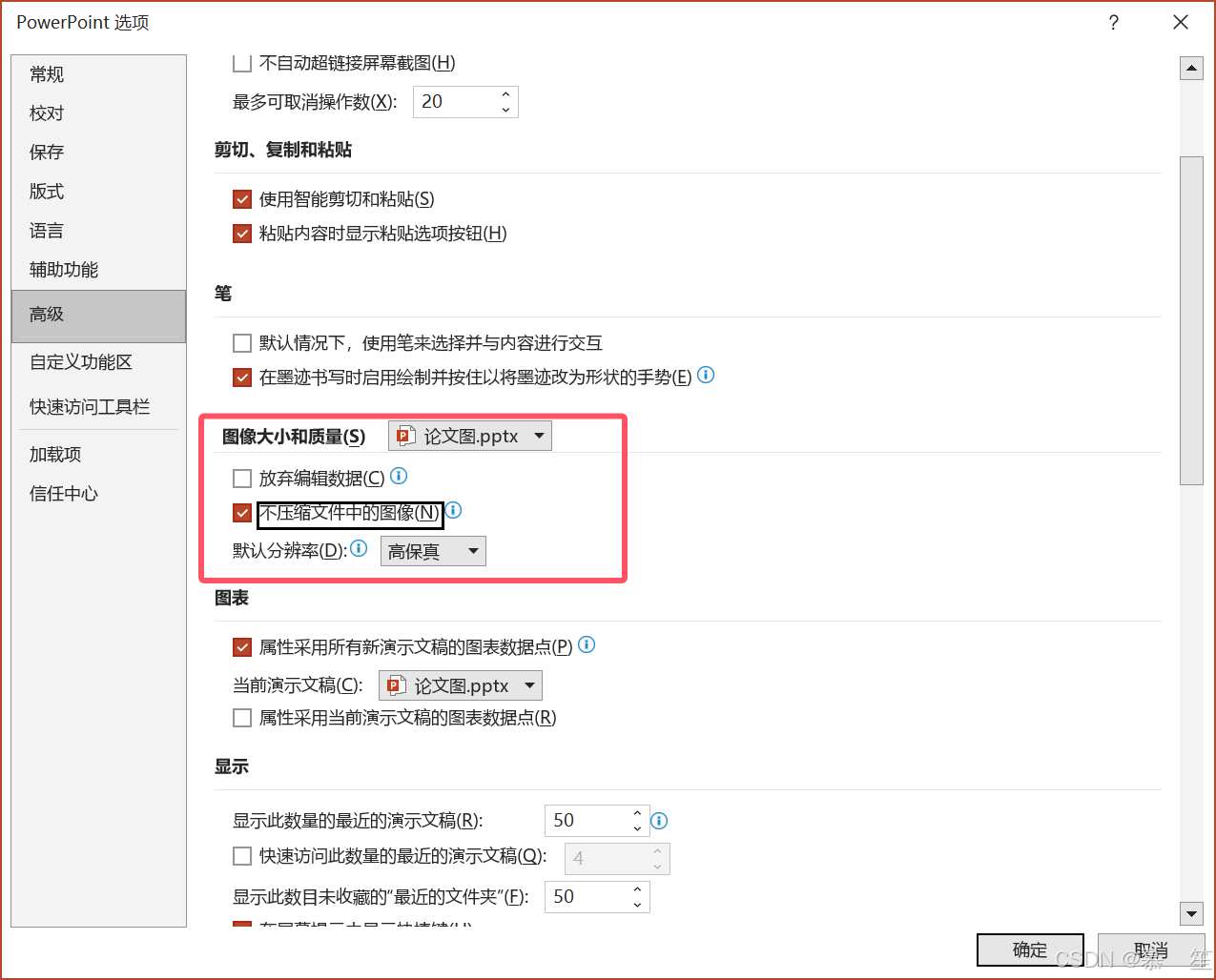

PPT导出图片：先设置图像质量高保真——ctrl+A全选所在画图的一页，右击点击另存为图片

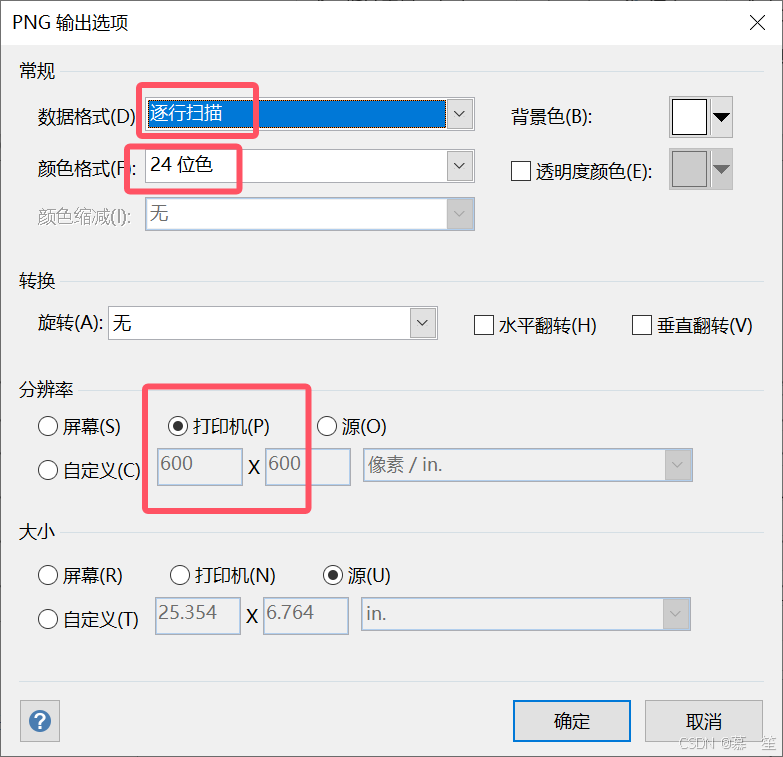

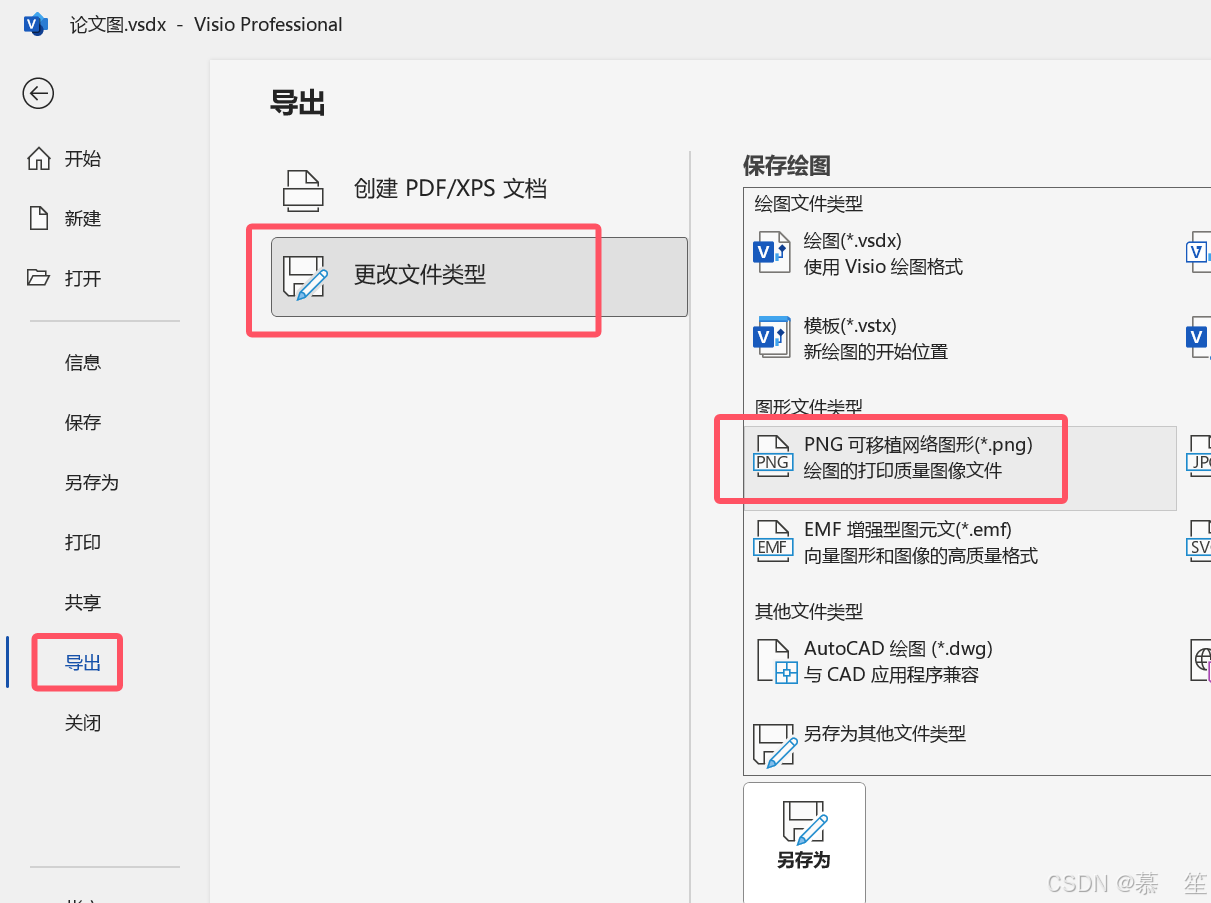

visio导出图片：


图片放置半栏，也是是页面的一半

\begin{figure}[!t]
\centering
\includegraphics[width=\columnwidth, keepaspectratio]{images/Fig1.png} %keepaspectratio保持图片横纵比
\caption{图例}
\label{Fig1} %标签，用于引用
\end{figure}

图片放置整行，其实主要再begin和end中多了一个*号

\begin{figure*}[!t]
\centering
\includegraphics[width=\textwidth, keepaspectratio]{images/Fig2.png}
\caption{图例}
\label{Fig2}
\end{figure*}

引用图表：\ref{填写设置的label}

上述两种应该已经够用，如果还有别的需要，可自行查阅资料

12. 表

推荐大家一个在线LaTex表格生成的工具

网址链接：在线 LaTeX 表格 编辑器和生成器 - 表格转换工具

一般表格是三段线，上下两个是粗线

粗线设置：\noalign{\hrule height 1pt}

普通的线设置：\hline

样例展示：

\begin{table}[!ht]\centering
%     \captionsetup{font={small,bf,stretch=1.25}, justification=raggedright}\caption{标题}\vspace{-5pt}\begin{tabular}{ccc}\noalign{\hrule height 1pt}Module & Parameters & FLOPs  \\ \hlinexxx  & xxx & xxxx  \\ xxx & xxx & xxxx  \\ \noalign{\hrule height 1pt}\end{tabular}\label{tab1} %标签名\vspace{-10pt}
\end{table}

同样的，如果要整行展示表格，begin和end中的table改成table*

引用：\ref{tab1}

13. 算法

写在文件开头的宏

% 定义名为keyword的颜色，RGB值为(1.0, 0.4118, 0.7059)，呈现为亮粉色
% 用途：用于标记算法中的关键字（如for、function等）
\definecolor{keyword}{rgb}{1.0, 0.4118, 0.7059}% 定义名为remark的颜色，RGB值为(0.0, 0.50196, 0.50196)，呈现为青绿色
% 用途：通常用于标记注释或说明文字
\definecolor{remark}{rgb}{0.0, 0.50196, 0.50196}% 重新定义算法环境中的"for"关键字样式，将其设置为keyword颜色
% algorithmic包中默认的\algorithmicfor命令被重写
\algrenewcommand{\algorithmicfor}{\textcolor{keyword}{for}}% 重新定义算法环境中的"do"关键字样式，设置为keyword颜色并添加冒号
% 修改默认的"do"显示为"do:"并着色
\algrenewcommand{\algorithmicdo}{\textcolor{keyword}{do:}}% 重新定义算法环境中的"end"关键字样式，设置为keyword颜色
% 用于算法中结束块（如end for、end function）的显示
\algrenewcommand{\algorithmicend}{\textcolor{keyword}{end}}% 重新定义算法环境中的"function"关键字样式，设置为keyword颜色
% 用于函数定义的开头标记
\algrenewcommand{\algorithmicfunction}{\textcolor{keyword}{function}}% 重新定义算法环境中的"return"关键字样式，设置为keyword颜色
% 用于函数返回语句的标记
\algrenewcommand{\algorithmicreturn}{\textcolor{keyword}{return}}% 自定义一个新命令\Class，用于在算法中定义类
% 参数#1是类名，#2是父类，效果为"class 类名 inherits 父类"并着色关键字
\newcommand{\Class}[2]{\State \textcolor{keyword}{class} #1 \textcolor{keyword}{inherits} #2}% 自定义命令\EndClass，用于标记类定义的结束
% 效果为"end class"并着色关键字
\newcommand{\EndClass}{\State \textcolor{keyword}{end class}}% 将表格中每行的高度设置为默认的1.2倍
% 增加表格内容的垂直间距，使表格更易读
\renewcommand{\arraystretch}{1.2}% 定义名为lime的颜色，使用HTML颜色代码A6CE39（一种石灰绿色）
% 可用于后续文本或元素的着色
\definecolor{lime}{HTML}{A6CE39}

参考示例：

笔者建议，可以辅助大模型来写算法的LaTex语句

14. 参考文献

参考文献的插入：

1、再tex同目录下创建ref.bib文件

2、复制参考文献的BibTex格式到bib文件中

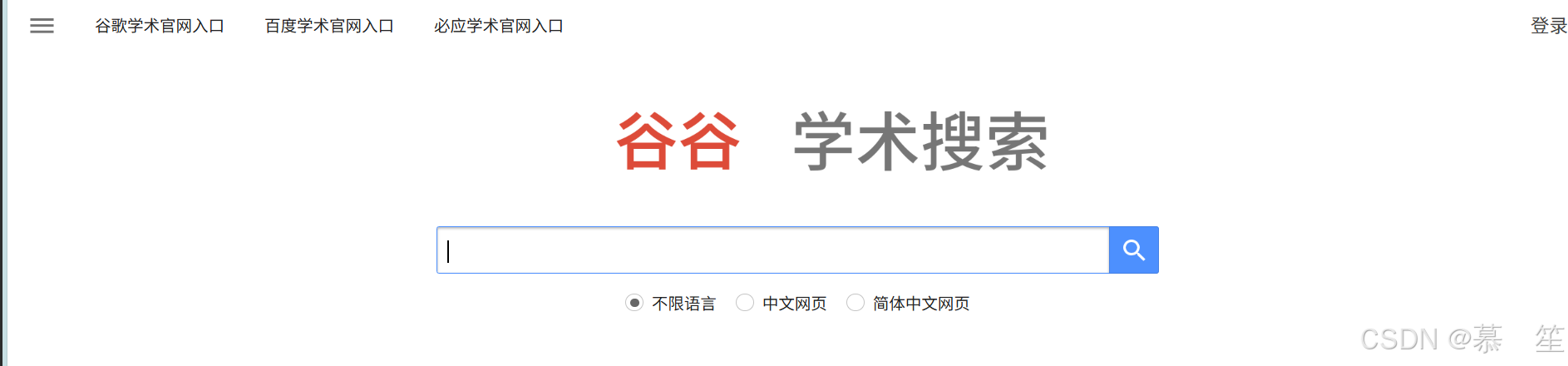

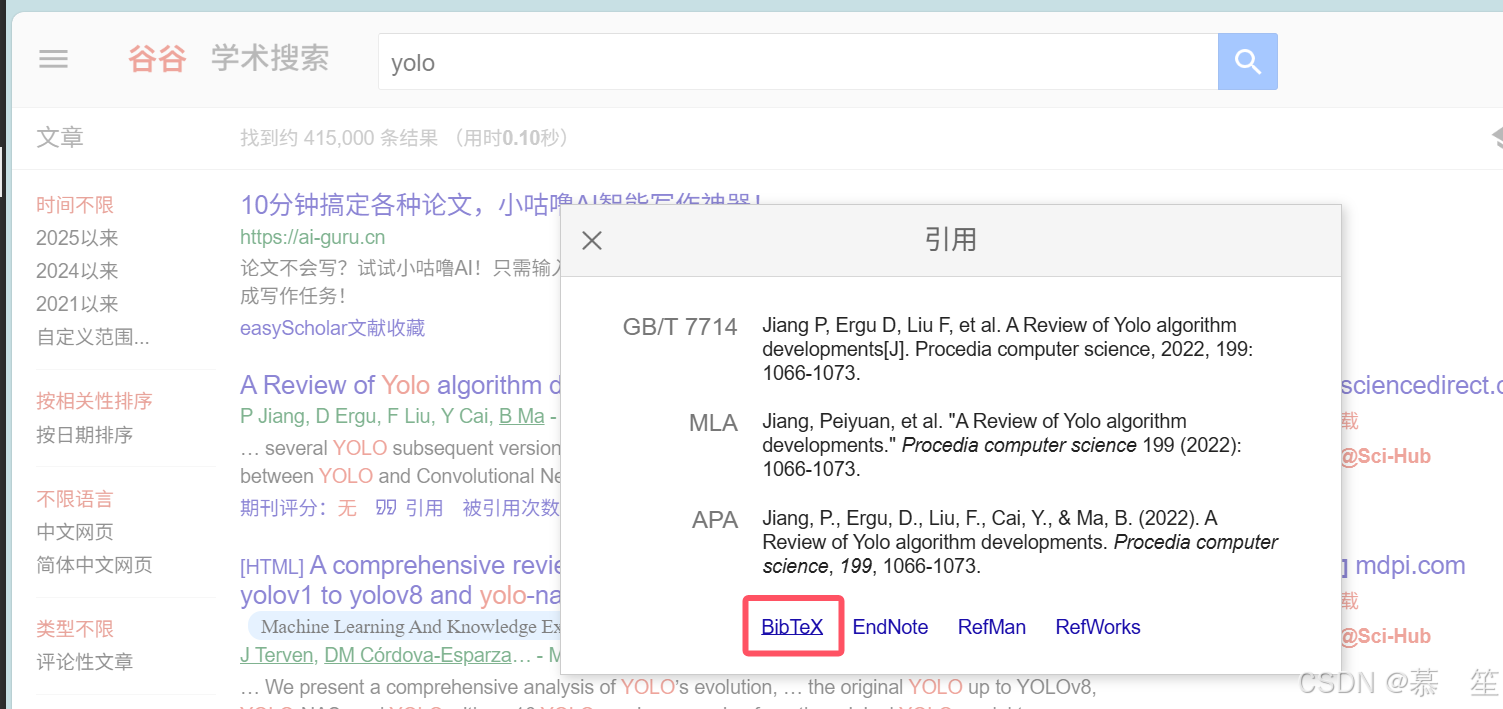

免费搜索网址：https://ac.scmor.com/

选择第三个点击进去

如果出不来引用，多刷新几次

插入bib命令：

\bibliographystyle{IEEEtran}
\bibliography{ref}{} % ref是你创建的参考文献bib文件的名字

之后进行编译，但是编译不成功，下面开始找原因

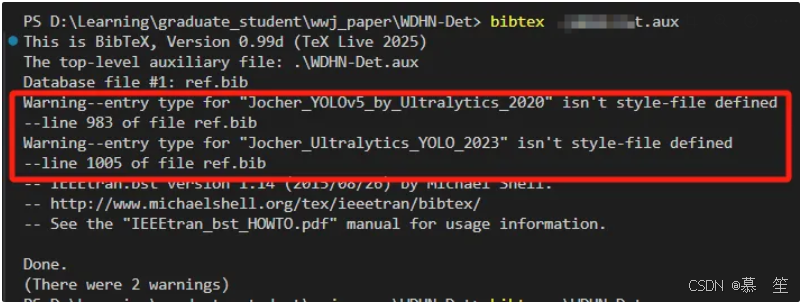

打开终端，输入bibtex .\xx.aux

找到报错文献，进bib进行查看，发现是@software，我这个是直接复制的github上项目的cite引用，但是IEEETran里并不支持software格式，直接改成@misc，就OK啦（这个解决办法网上我搜索了半天没有找到，所以笔者问的大模型，下面是大模型的回答）

在LaTeX中使用@software类型的引用时出现报错，通常不是因为@software本身有问题，而是因为你使用的BibTeX样式（.bst文件）不支持这种条目类型。传统的BibTeX样式（如plain、IEEEtran等）只支持有限的条目类型（article、book、inproceedings等），而@software是较新的扩展类型，用于引用软件或代码仓库。

解决方法有两种：

1. 使用支持@software的BibTeX样式，如IEEEtran.bst的更新版本或plainnat.bst
2. 将@software改为通用的@misc类型，并保持内容不变：

@misc{Jocher2020yolov5,
author = {Jocher, Glenn},
doi = {10.5281/zenodo.3908559},
license = {AGPL-3.0},
month = may,
title = {{YOLOv5 by Ultralytics}},
url = {<https://github.com/ultralytics/yolov5>},
version = {7.0},
year = {2020}
}

第二种方法更通用，几乎所有BibTeX样式都支持@misc类型，能解决大多数兼容性问题。

15. 设置引用超链接颜色

\hypersetup{colorlinks=true, citecolor=blue, linkcolor=blue, urlcolor=blue}

16. 感谢参考

有一些参考链接在文中，再次感谢各位笔者的建议
