第五节 Pyside6可视化界面

目录

5.1 Pyside6

5.2 界面设计

5.3 程序设计

完整程序代码：

运行结果：

5.1 Pyside6

        PySide6是Qt for Python项目的一部分，它提供了对Qt 6.0的官方Python绑定。Qt是一个跨平台的C++应用程序开发框架，以其丰富的UI组件、优秀的性能和跨平台能力而闻名。PySide6继承了Qt的这些优点，同时结合了Python的简洁性和开发效率。

博客：【Python学习日记：PySide6】【持续更新】-CSDN博客

【Python桌面应用】PySide6 界面开发完全指南_pyside6中文手册-CSDN博客

        Pyside6 安装指令： pip install pyside6

        如何找到qtdesiger?

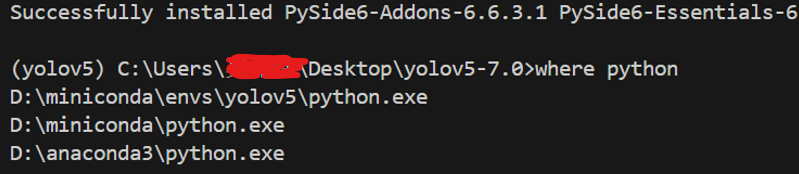

        先输入指令: where python

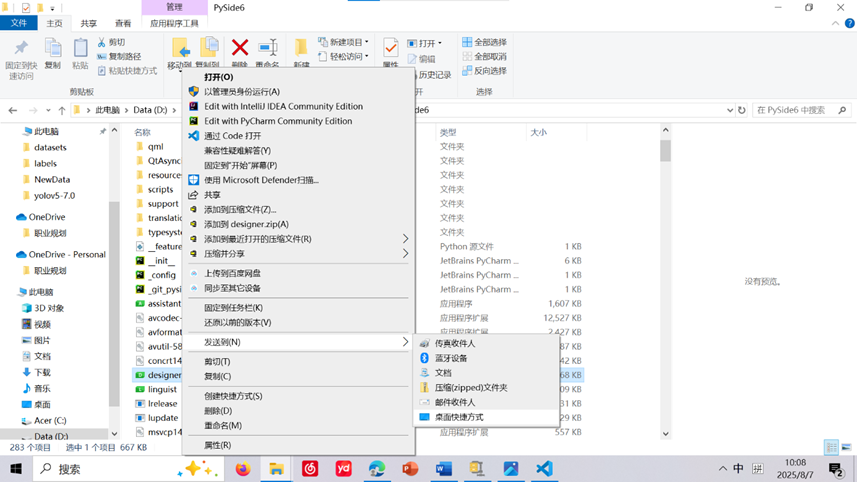

这是当前环境下，能找到的python.exe。找到yolov5虚拟环境的路径：D:\miniconda\envs\yolov5\python.exe。在其路径下找/Libs/site-packages/PySide6/designer.exe。并右击创建快捷方式。

        由于designer.exe最后生成的文件是后缀是.ui，还不是python的编译文件，还需要下载qt来进行将文件转为可编译文件。

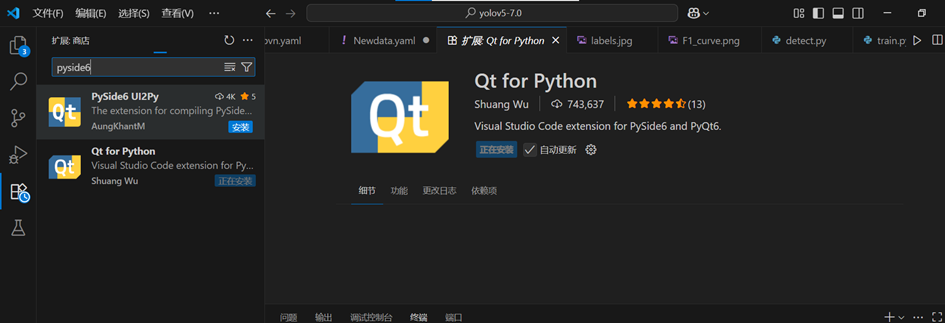

        下面是在vscode安装qt for python

5.2 界面设计

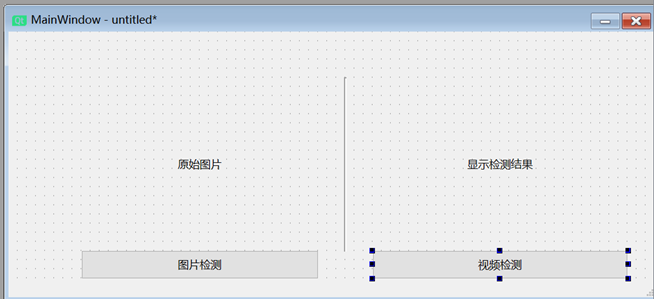

（1）、先设计好界面。

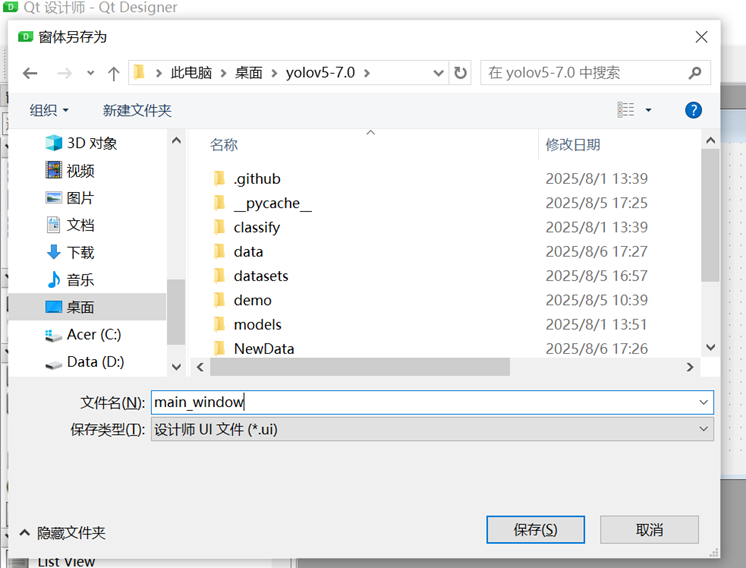

（2）Ctrl+s将文件保存到yolov5-7.0中。

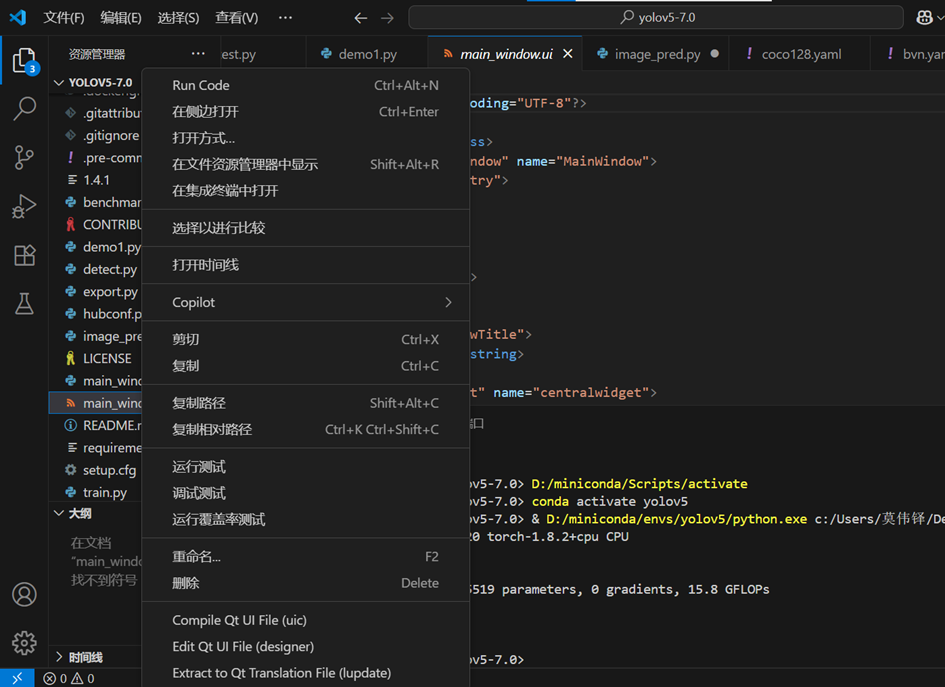

（3）、将.ui文件转化成.py文件，找到.ui文件，右键找到Compile Qt UI File并点击，就可以将文件进行转化了。

5.3 程序设计

        程序功能描述：用户选择任意一张图片或一段视频（如荔枝品种图），程序自动调用训练好的 YOLOv5 模型进行推理，并将原图和检测结果分别显示在两个窗口中。



完整程序代码：

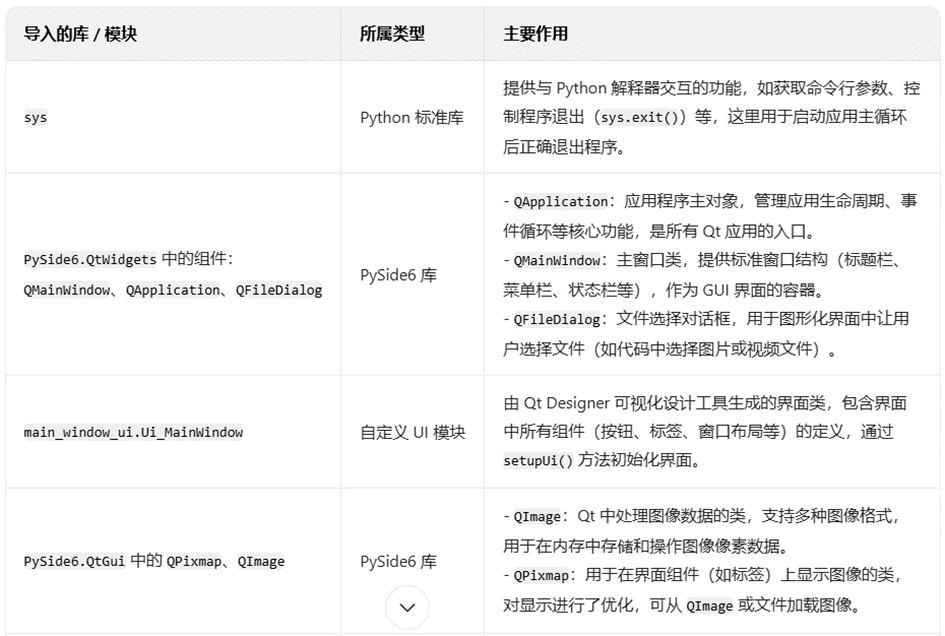

import sys
from PySide6.QtWidgets import QMainWindow, QApplication, QFileDialog  # 导入 Qt 核心组件
from main_window_ui import Ui_MainWindow  # UI 设计文件（由 Qt Designer 生成）
from PySide6.QtGui import QPixmap, QImage  # 用于图像显示

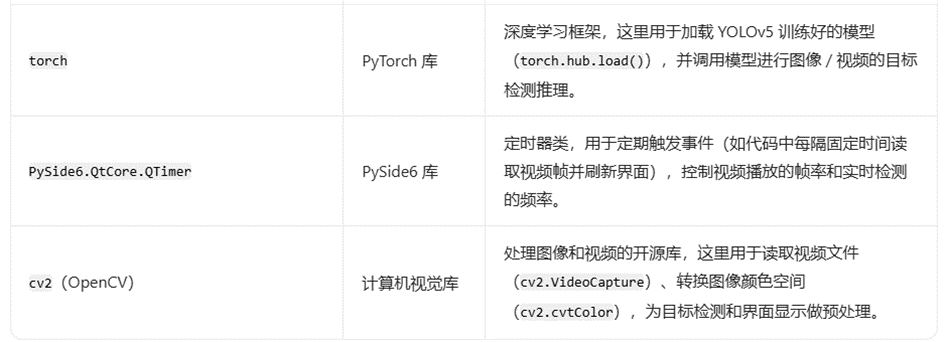

import torch  # 加载 YOLOv5 模型
from PySide6.QtCore import QTimer  # 控制视频帧刷新频率
import cv2  # OpenCV 处理图像和视频# -----------------------------
# 工具函数：将 OpenCV 图像转换为 QImage（供 Qt 显示）
# -----------------------------
def convert2QImage(img):"""将 OpenCV 的 BGR 图像（numpy 数组）转换为 Qt 的 QImage注意：OpenCV 默认是 BGR 格式，需要转成 RGB 才能正确显示"""height, width, channel = img.shape  # 获取图像尺寸和通道数return QImage(img, width, height, width * channel, QImage.Format_RGB888)# -----------------------------
# 主窗口类：继承 QMainWindow 和 UI 界面
# -----------------------------
class Mainwindow(QMainWindow, Ui_MainWindow):def __init__(self):super(Mainwindow, self).__init__()self.setupUi(self)  # 初始化 UI 界面（从 .ui 文件加载）# 创建定时器，用于视频逐帧处理self.timer = QTimer()self.timer.setInterval(1)  # 设置间隔为 1ms（实际帧率由视频源决定）# 加载本地训练好的 YOLOv5 模型（路径需与训练时一致）self.model = torch.hub.load("./", "custom", path="runs/train/exp5/weights/best.pt", source="local")# 绑定按钮事件（信号槽连接）self.bind_slots()# -----------------------------# 图像预测函数：对单张图片进行推理并返回结果图像# -----------------------------def image_pred(self, file_path):"""输入：图片路径（字符串）输出：YOLOv5 推理后的图像（QImage）"""results = self.model(file_path)  # 使用模型进行推理（返回结果对象）image = results.render()[0]     # render() 返回一个包含原始图+框的 numpy 数组（[0] 取第一张图）return convert2QImage(image)    # 转换为 QImage 供 Qt 显示# -----------------------------# 打开图片并执行检测# -----------------------------def open_image(self):print("点击了图片检测")  # 日志输出，方便调试self.timer.stop()       # 停止视频定时器（避免干扰）# 弹出文件选择对话框（默认目录：train 图片文件夹，支持 JPG/PNG/JPEG）file_path = QFileDialog.getOpenFileName(self,caption="选择图片",dir="./datasets/images/train",  # 默认打开目录filter="*.jpg;*.png;*.jpeg"     # 支持的文件格式)if file_path[0]:  # 如果用户选择了文件（file_path 是元组：(路径, 过滤器)file_path = file_path[0]  # 提取路径字符串# 执行图像检测并获取结果图像qimage = self.image_pred(file_path)# 显示原始图片到输入区域self.input.setPixmap(QPixmap(file_path))# 显示检测结果到输出区域self.output.setPixmap(QPixmap.fromImage(qimage))# -----------------------------# 视频帧预测函数：逐帧处理视频流# -----------------------------def video_pred(self):"""每次调用都会读取一帧视频，进行推理并更新界面"""ret, frame = self.video.read()  # 读取下一帧（ret=True 表示成功读取）if not ret:  # 如果视频结束或读取失败self.timer.stop()  # 停止定时器self.video.release()  # 释放摄像头资源self.video = None  # 清空视频对象引用return#  关键修复：OpenCV 默认是 BGR 格式，Qt 需要 RGB，必须转换frame = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)  # 转换颜色空间# 显示当前帧到输入区域（原始视频画面）self.input.setPixmap(QPixmap.fromImage(convert2QImage(frame)))# 对当前帧进行目标检测results = self.model(frame)image = results.render()[0]  # 获取渲染后的图像（带边界框）# 显示检测结果到输出区域self.output.setPixmap(QPixmap.fromImage(convert2QImage(image)))# -----------------------------# 打开视频文件并开始播放# -----------------------------def open_video(self):print("点击视频检测")self.timer.stop()  # 停止之前可能正在运行的定时器# 弹出文件选择对话框（只允许选择 MP4 文件）file_path = QFileDialog.getOpenFileName(self,caption="选择视频",dir="./datasets",  # 默认打开 datasets 目录filter="*.mp4"     # 只允许选择 mp4 视频文件（注意：这里原来是 *.mp4，不是 *.mpg）)if file_path[0]:  # 用户选择了文件file_path = file_path[0]self.video = cv2.VideoCapture(file_path)  # 打开视频文件self.timer.start()  # 启动定时器，每隔 1ms 调用一次 video_pred()# -----------------------------# 绑定按钮事件（信号 -> slot）# -----------------------------def bind_slots(self):self.det_image.clicked.connect(self.open_image)   # “图片检测”按钮点击触发 open_imageself.pushButton_2.clicked.connect(self.open_video) # “视频检测”按钮点击触发 open_videoself.timer.timeout.connect(self.video_pred)      # 定时器超时触发 video_pred（用于视频帧处理）# -----------------------------
# 主程序入口
# -----------------------------
if __name__ == "__main__":app = QApplication(sys.argv)  # 创建应用实例window = Mainwindow()         # 创建主窗口window.show()                 # 显示窗口app.exec()                    # 启动事件循环（等待用户操作）

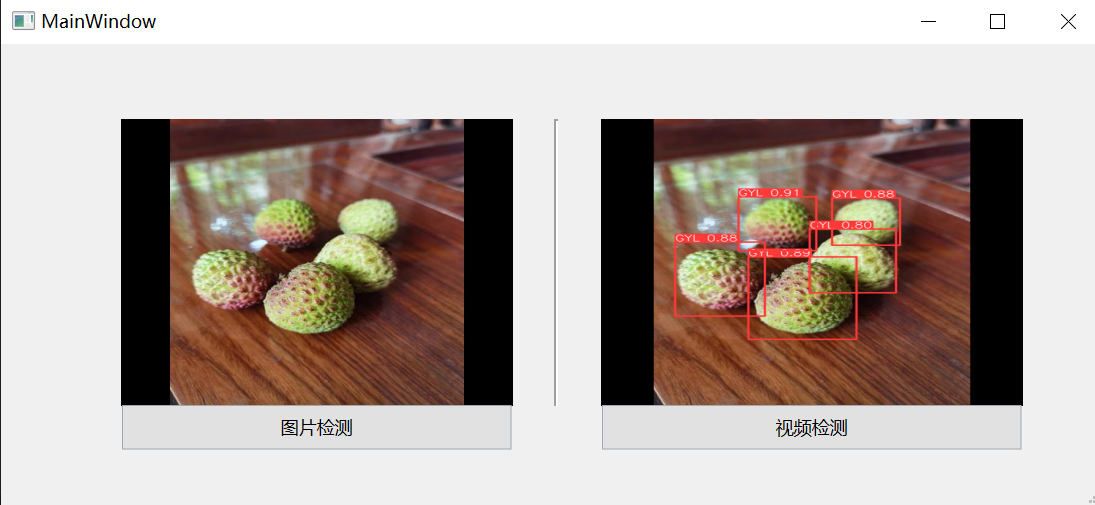

运行结果：
