在工业自动化领域，实现不同协议设备间的无缝通信是提升生产效率的关键。本文将围绕Modbus RTU转Profibus DP网关的应用，结合在线循环Na离子检测场景，详细解析如何通过PLC系统实现温度值的精准读取与控制。

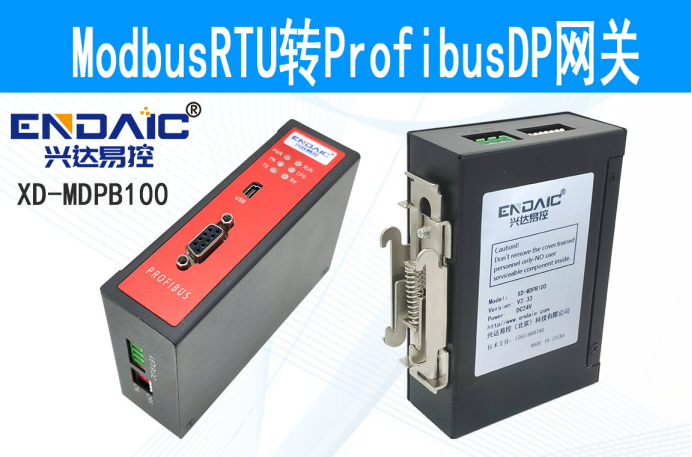

Modbus RTU和Profibus DP是两种广泛使用的工业通信协议，但它们的电气特性和数据格式存在天然差异。例如，Modbus RTU基于串行通信（如RS-485），而Profibus DP采用高速总线结构，两者无法直接对话。这时，协议转换网关如同翻译官，负责将Modbus RTU的数据包拆解重组为Profibus DP能识别的格式，同时完成地址映射与双向传输。在实际应用中，这类网关设备（如XD-MDPB100）的配置需严格匹配双方的波特率、数据位等参数，否则通信链路会像错频的收音机一样无法接收有效信号。
以在线循环Na离子检测为例，其反应釜温度直接影响离子浓度分析的准确性。通过Modbus RTU接口的温度传感器（如PT100）采集原始数据，Modbus RTU转Profibus DP网关将其实时转换为Profibus DP协议并传输至PLC。PLC根据预设逻辑进行判断：若温度低于30℃，触发冷却系统启动（对应Y0端口置位）；温度升至50℃以上则激活报警（Y1端口置位）。这一过程类似人体的恒温调节机制，传感器是神经末梢，PLC充当大脑，而Modbus RTU转Profibus DP网关则是连接两者的脊髓神经。

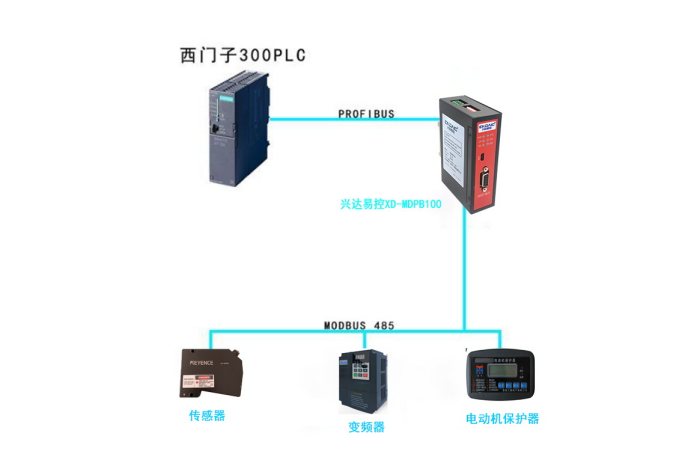

Modbus RTU转Profibus DP网关把在线循环Na离子检测仪接入到300plc需要通过以下步骤

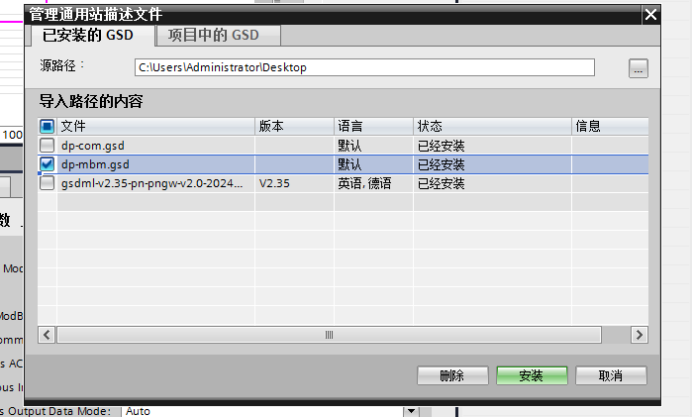

1、首先需要安装Modbus RTU转Profibus DP网关GSD文件
2、找到Modbus RTU转Profibus DP网关驱动双击添加到组态页面

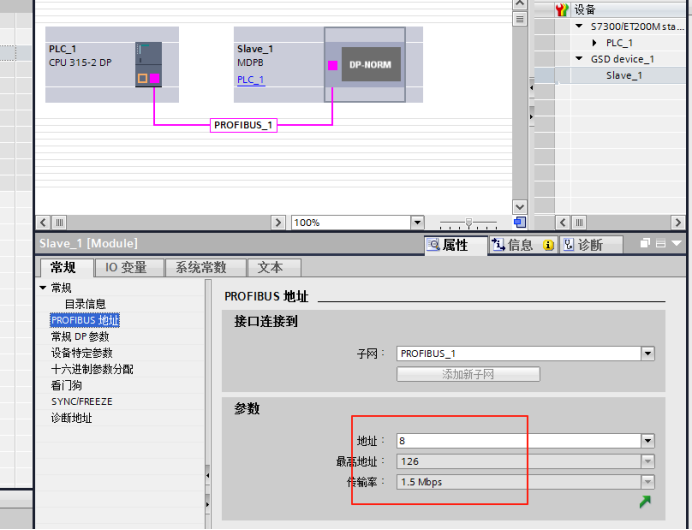

3、为Modbus RTU转Profibus DP网关分配profibus地址和波特率与主站进行连接

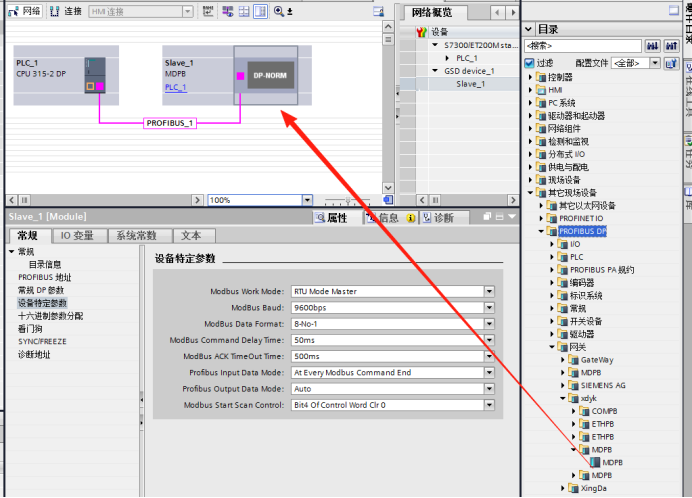

4、设置modbus从站通讯参数，扫描速率和响应时间

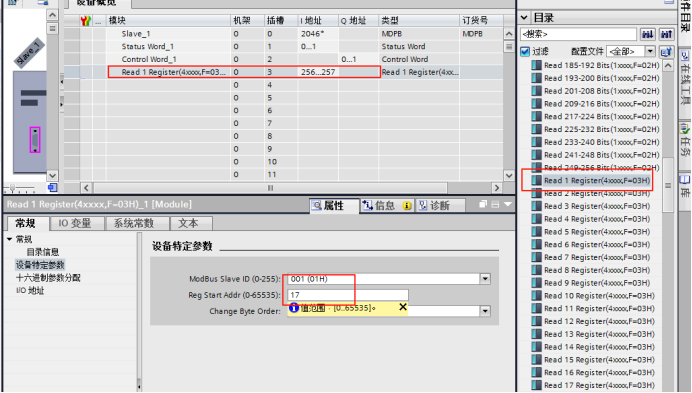

5、在设备视图右侧目录添加一条2字节读保持寄存器，并设置从站地址和寄存器起始地址
通过上述技术链条的整合，Modbus RTU转Profibus DP网关不仅打通了协议壁垒，更将温度监控的实时性提升至毫秒级。这种方案可复用于化工、制药等领域的在线检测系统，为工业4.0的数字化进程提供了一种高性价比的通信范式。
