芯片分享【昆泰】——CH7305A -display controller device.

描述

CH7305A是一个显示控制器设备，它通过一个 12 位宽可变电压（1.1V 至 3.3V）端口接受图形数据流。数据流通过LVDS发射器输出到LCD面板。通过单或双 LVDS 链路可输出最大每秒 165M 像素。

LVDS发射器支持24位面板;它还包括一个可编程抖动功能，用于支持 18 位面板。数据被编码为常用格式，包括 OpenLDI 和 SPWG 规范中详述的格式。在四个或八个差分通道上输出串行化数据。

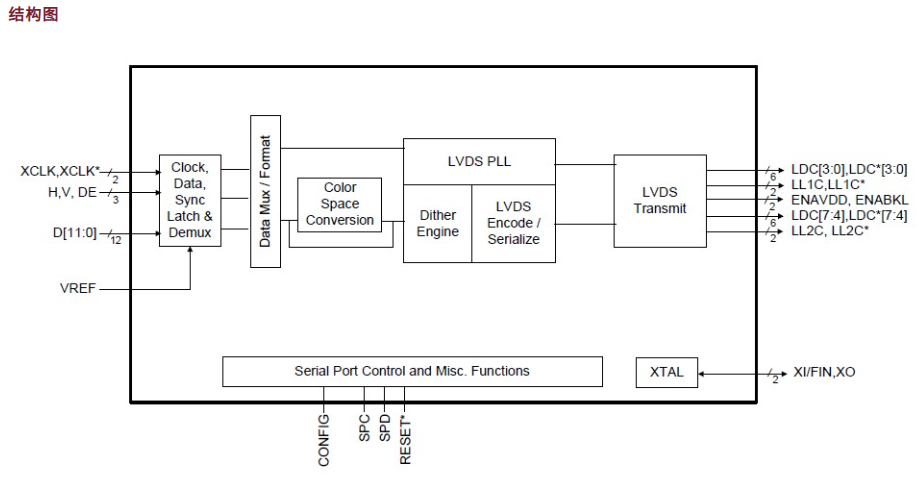

特征

• 单/双 LVDS 变送器
• 支持高达 165M 像素/秒的像素速率
• 支持高达 UXGA 分辨率 （1600 x 1200）
• LVDS 低抖动 PLL
• LVDS 24 位或 18 位输出
• 用于 18 位输出的 2D 抖动引擎
• 面板保护和掉电排序
• 可编程电源管理
• 通过串行端口完全可编程
• 完整的 Windows 和 DOS 驱动程序支持
• 可变电压接口与图形设备
• 采用 64 引脚 LQFP 封装

规格

• 输入接口 DVO ， TTL/数字 RGB， TTL/YCbCr
• 输出接口LVDS
• 音频接口 否
• 其他功能 否
• 封装类型 LQFP64
