AVDTP Media Packet 传输全流程解析：从 SDP 到连接终止

news 2025/8/7 7:20:09

在蓝牙耳机中流淌的音乐，其背后是一场精密的数据接力赛。AVDTP（Audio/Video Distribution Transport Protocol）的 Media Packet 作为承载压缩音频数据的核心载体，其传输流程的稳定与高效直接决定了音质的好坏与聆听体验。本文将深入剖析 AVDTP Media Packet 的完整传输生命周期，从 SDP（Service Discovery Protocol）服务发现开始，历经连接建立、媒体传输直至连接终止的全过程，揭示蓝牙媒体传输背后的技术细节。

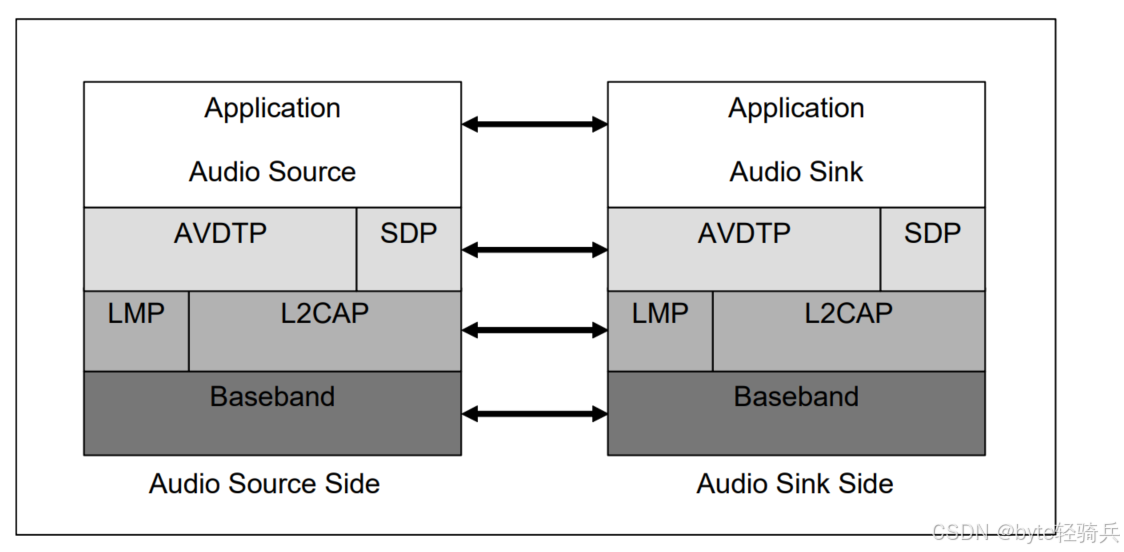

蓝牙音频传输依赖于A2DP（高级音频分发协议）架构，其核心协议栈如下：

其中AVDTP Media Packet作为音频数据的载体，其传输流程涉及多个协议层的精密协作。下面我们将按照完整生命周期逐步解析。

一、服务发现阶段（SDP）

1.1 SDP 协议基础

SDP 是蓝牙协议栈中的基础服务，用于设备间交换服务信息。当两个蓝牙设备需要通信时，首先通过 SDP 查询对方支持的服务类型、参数和访问点。对于 AVDTP 而言，SDP 查询的核心目标是确定对方是否支持 A2DP或其他音视频相关服务。

SDP 使用客户 - 服务器模型，查询流程如下：

  1. 客户端向服务器发送 SDP 查询请求

  2. 服务器返回包含服务信息的响应

  3. 客户端解析响应，提取所需服务参数

1.2 A2DP 服务发现流程

①设备配对：物理连接建立后，主设备发起SDP查询

②SDP 查询请求：通过SDP_ServiceSearchRequest查找A2DP服务

客户端构造 SDP 查询请求时，通常指定以下关键参数：

  • UUID（Universally Unique Identifier）：用于标识要查询的服务类型，A2DP 的 UUID 为 0x110D

  • Attribute List：指定要查询的服务属性，常见属性包括：

    • Service Class ID List（服务类 ID 列表）

    • Protocol Descriptor List（协议描述列表）

    • Profile Descriptor List（配置文件描述列表）

    • Supported Features（支持的特性）

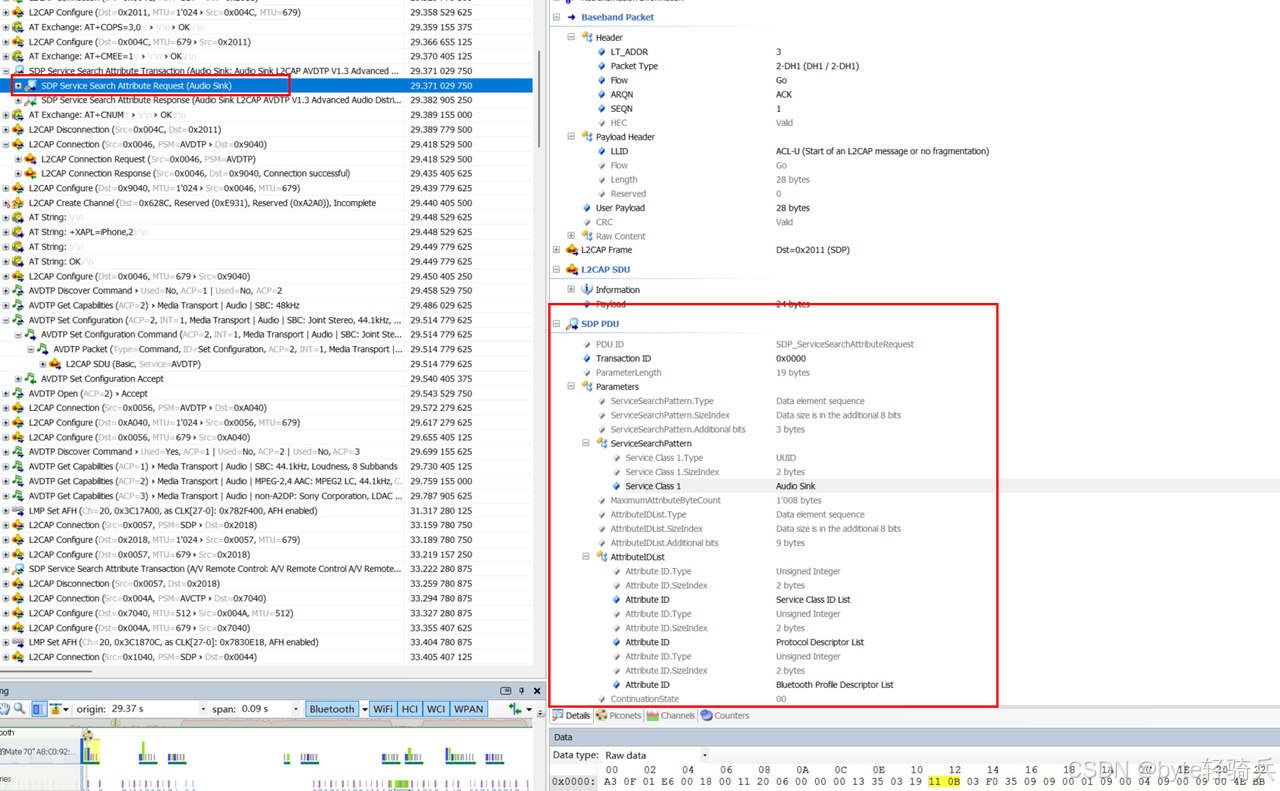

SDP Service Search Attribute Request (Audio Sink)：

③SDP 响应解析

服务器返回的 SDP 响应中，与 AVDTP 相关的关键信息包括：

Service Record:Service Class ID List:- A2DP Source (0x110A)- A2DP Sink (0x110B)Protocol Descriptor List:- L2CAP (0x0100): PSM=0x0019- AVDTP (0x0019): Version=0x0103Profile Descriptor List:- A2DP (0x110D): Version=0x0102Supported Features:- Codec: SBC, AAC- Sampling Frequencies: 44.1kHz, 48kHz- Channel Modes: Mono, Stereo

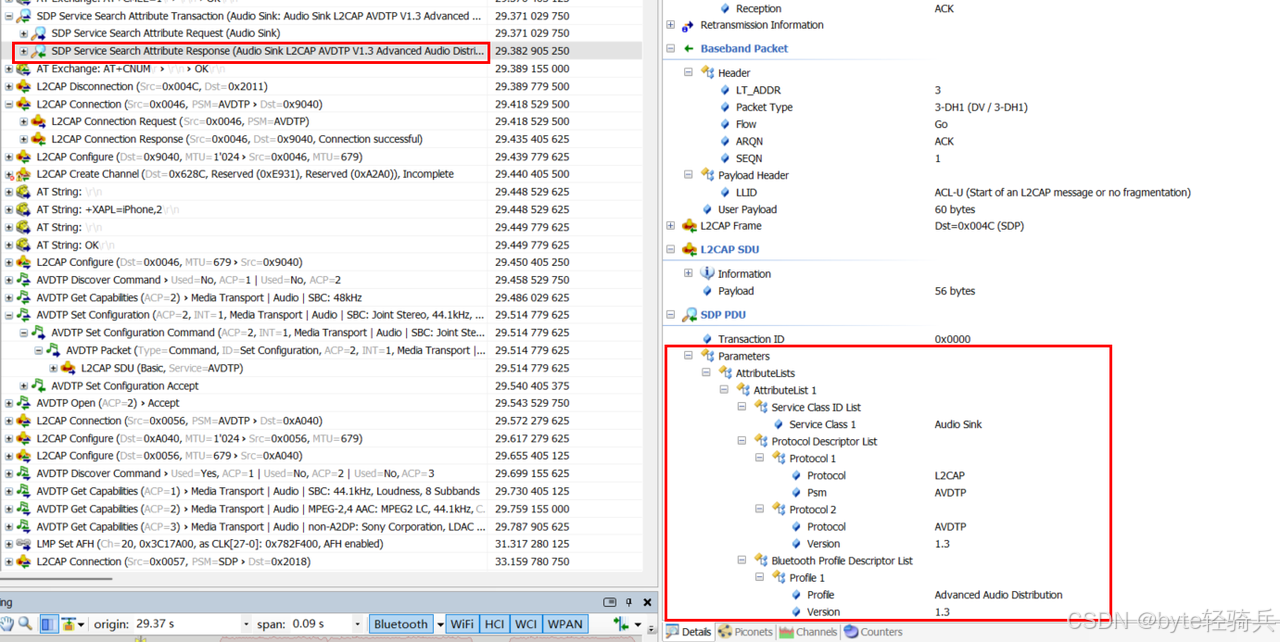

SDP Service Search Attribute Response (Audio Sink L2CAP AVDTP V1.3 Advanced Audio Distribution V1.3)：

1.3 服务参数提取与验证

客户端解析 SDP 响应后，需验证以下关键参数：

  1. 服务支持验证：确认对方支持 A2DP 服务（UUID=0x110D）

  2. 协议版本检查：确保 AVDTP 版本兼容

  3. 编码格式匹配：检查支持的编码格式（如 SBC、AAC）是否与本地支持的格式交集非空

  4. 传输参数验证：确认 L2CAP PSM（Protocol Service Multiplexer）值为 0x0019（AVDTP 专用）

二、连接建立阶段：三层通道的构建

2.1 三通道体系结构

通道类型L2CAP PSM作用MTU典型值
信令通道0x0019AVDTP控制命令传输672字节
媒体传输通道0x0019Media Packet传输动态协商
报告通道（可选）0x001B延迟报告等同步信息64字节

技术细节：信令和媒体通道使用相同PSM，但通过不同的CID（通道ID）区分。

2.2 PSM 与 CID

在蓝牙协议中:

  • PSM（Protocol Service Multiplexer）：用于标识上层协议类型，AVDTP 的 PSM 固定为 0x0019

  • CID（Channel ID）：用于标识 L2CAP 通道实例，动态分配

2.3 L2CAP 信道创建 (基础通道)

（1）信令信道 (Signaling Channel - PSM=0x0019)：首先建立，用于交换 AVDTP 命令（Discover, GetCapabilities, SetConfiguration, Open, Start 等）。这是整个流程的“指挥中心”。

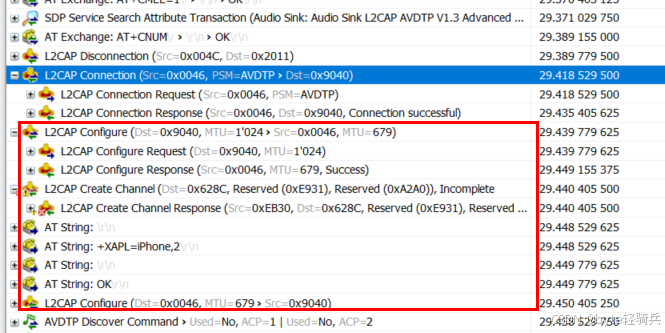

①连接请求（Connection Request）：客户端向服务器发送 L2CAP 连接请求，指定 PSM=0x0019

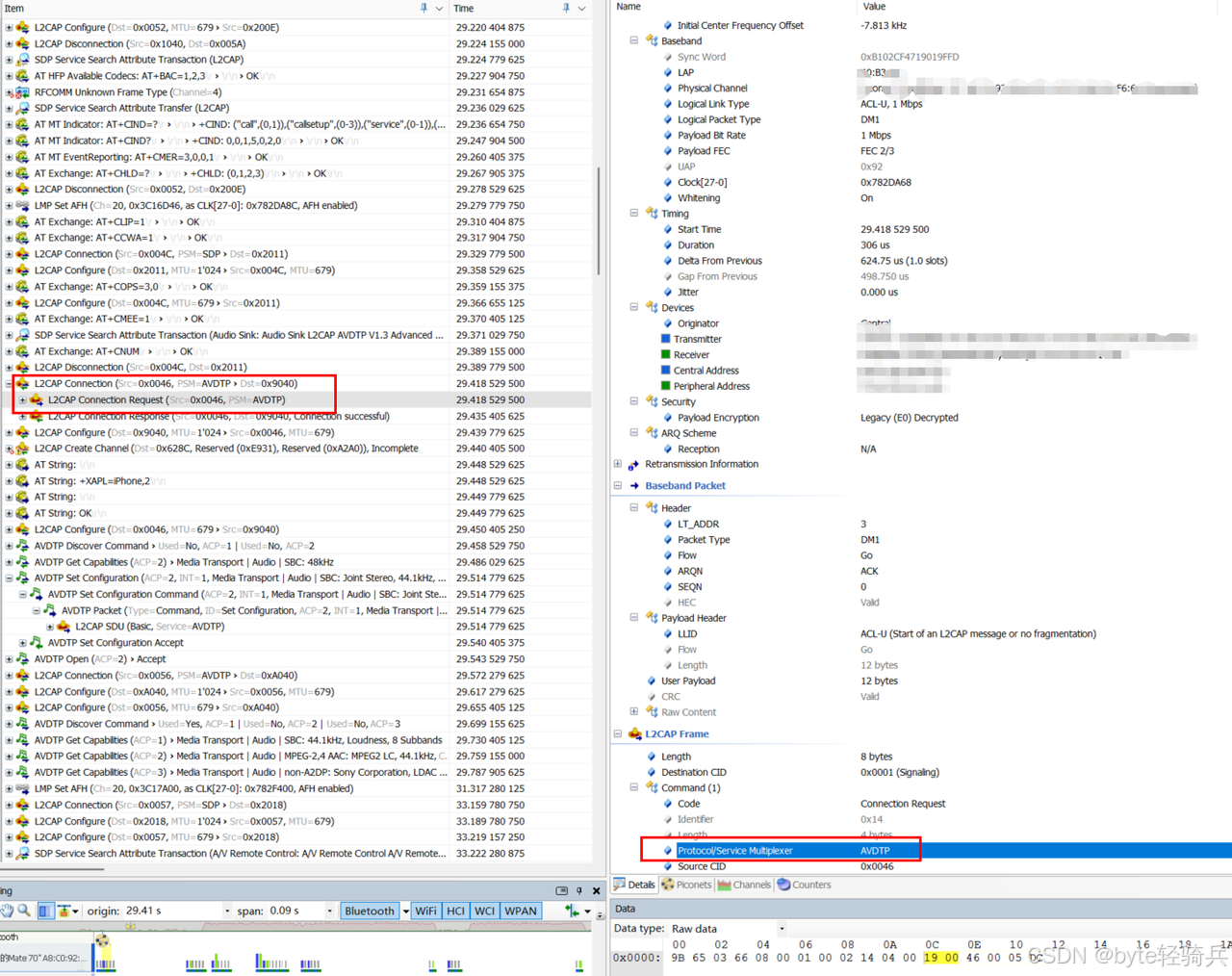

L2CAP Connection Request (Src=0x0046, PSM=AVDTP)

②连接响应（Connection Response）：

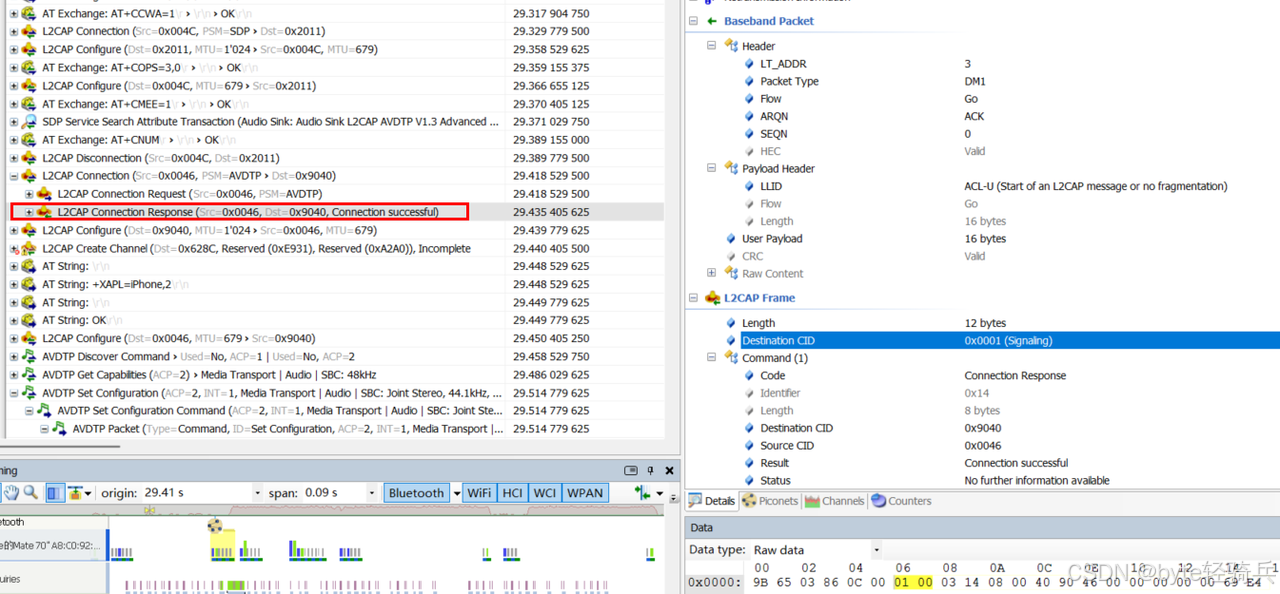

L2CAP Connection Response (Src=0x0046, Dst=0x9040, Connection successful)：

③配置请求与响应（Configure Request/Response）：

  • 双方交换配置参数，如 MTU 设置、流控参数等

  • 完成 L2CAP 通道的完整配置

（2）媒体传输信道 (Media Transport Channel - PSM=0x0019)：在 Open 命令成功后被创建。这是 Media Packet 的专属高速公路。 注意：虽然与信令共用 PSM，但通过不同的 L2CAP CID (Channel Identifier) 区分。

（3）报告信道 (Reporting Channel - PSM=0x001B, 可选)：用于传输延迟报告等同步信息，优化播放时序。

三、配置阶段：AVDTP信令的精密谈判

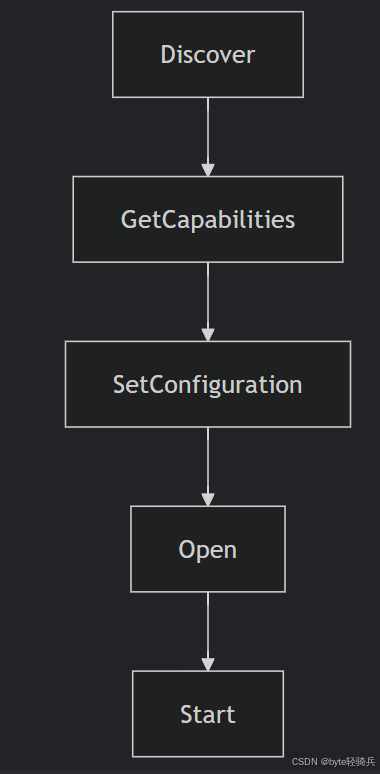

3.1 五步配置流程

3.2 AVDTP Discover Command

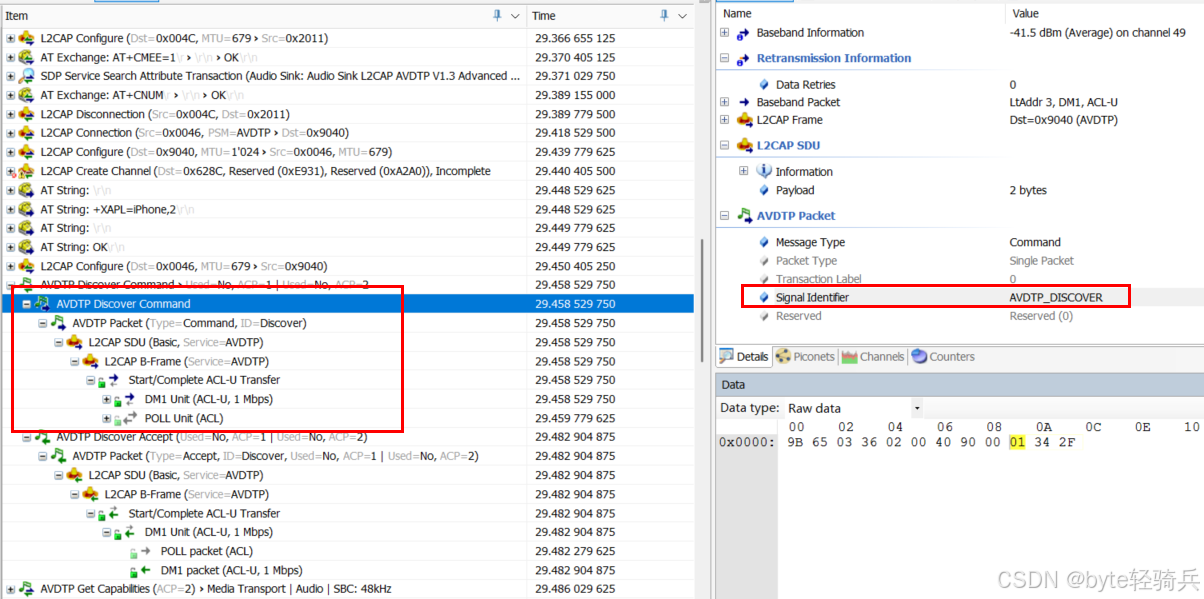

AVDTP Discover Command：

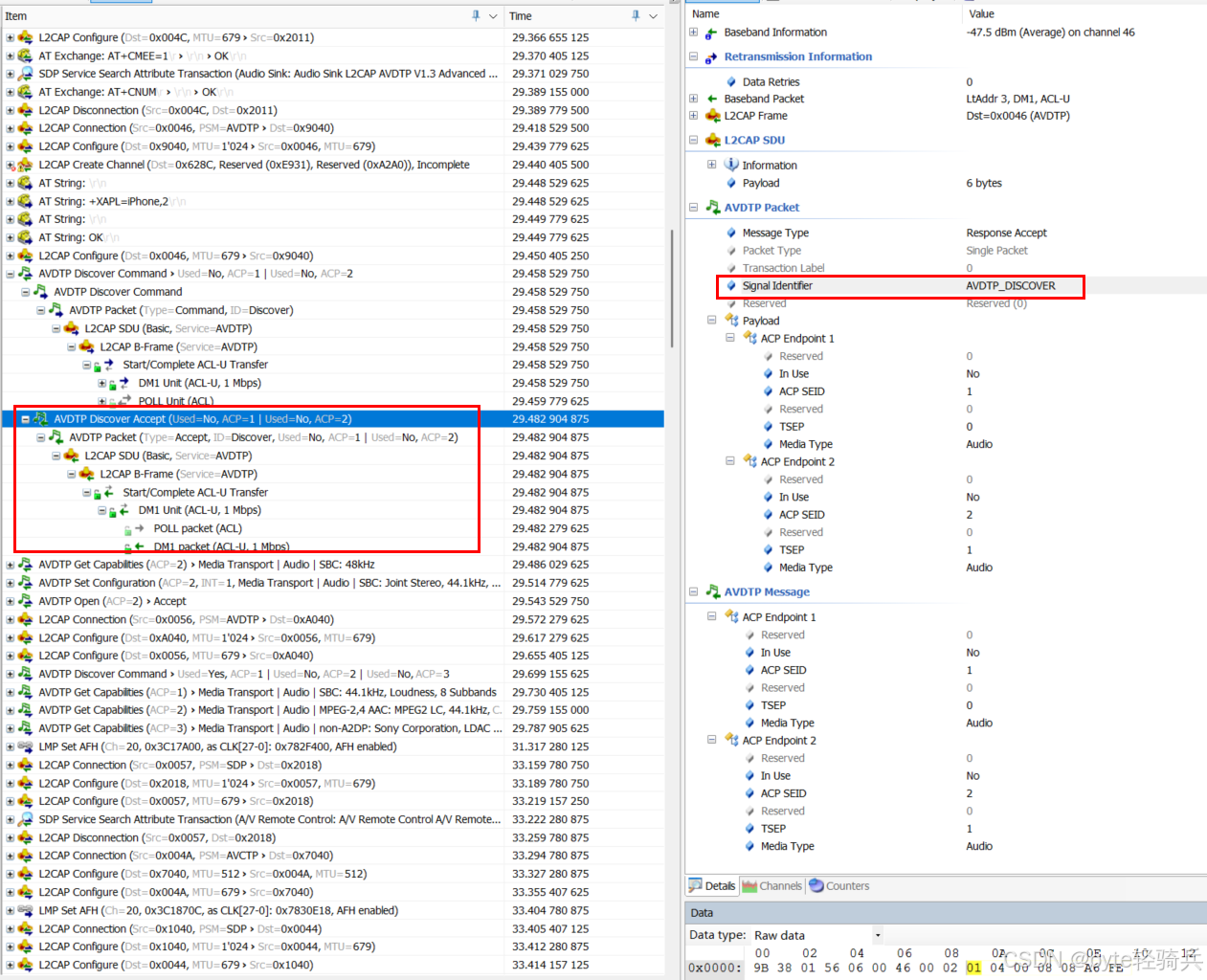

AVDTP Discover Accept ：

3.3 能力交换（Capability Exchange）

①能力查询命令

客户端发送AVDTP_GET_CAPABILITIESities命令查询服务器支持的能力。

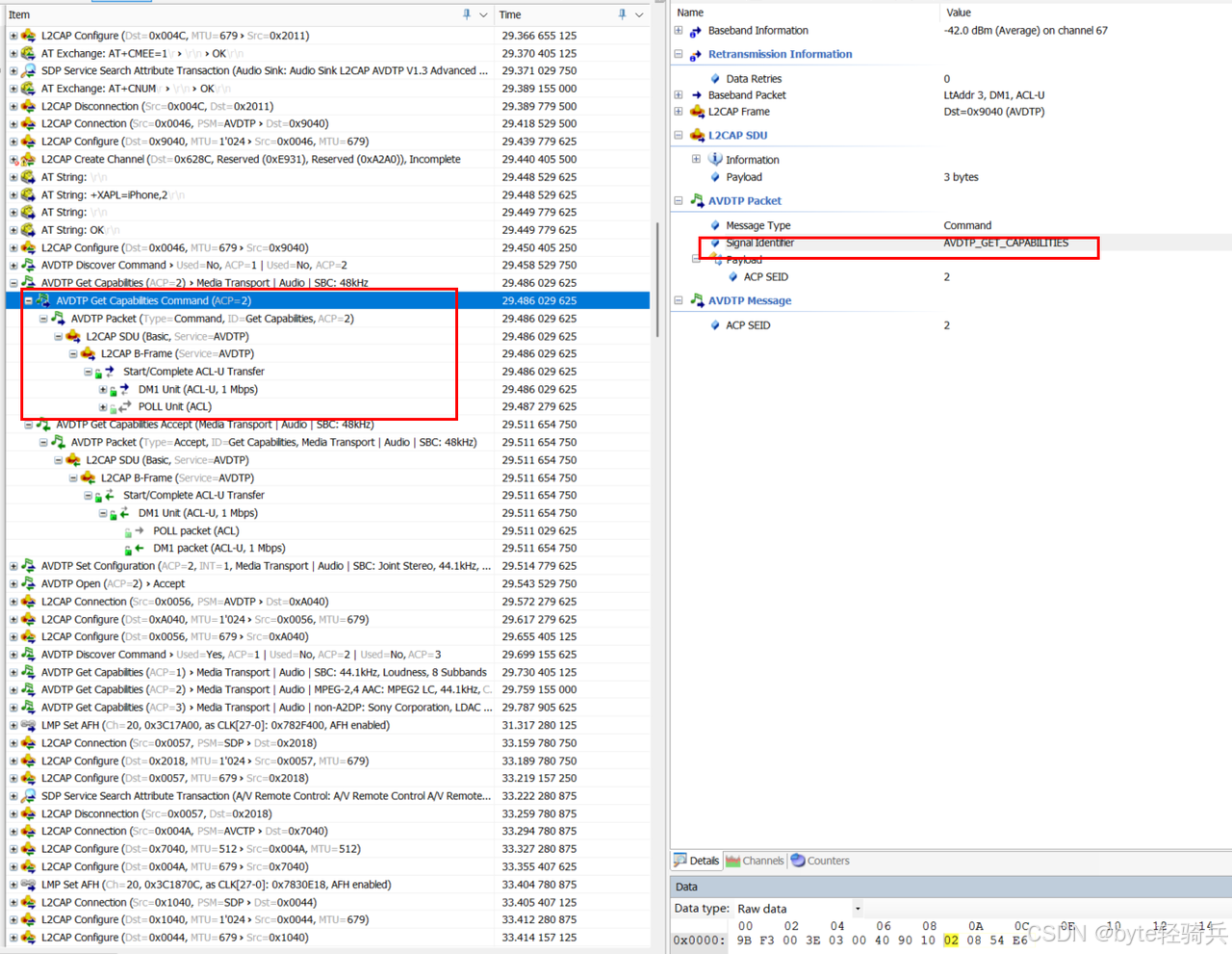

AVDTP Get Capabilities Command (ACP=2)：

②能力响应解析

服务器返回Capabilities响应，包含支持的编码格式及参数范围。

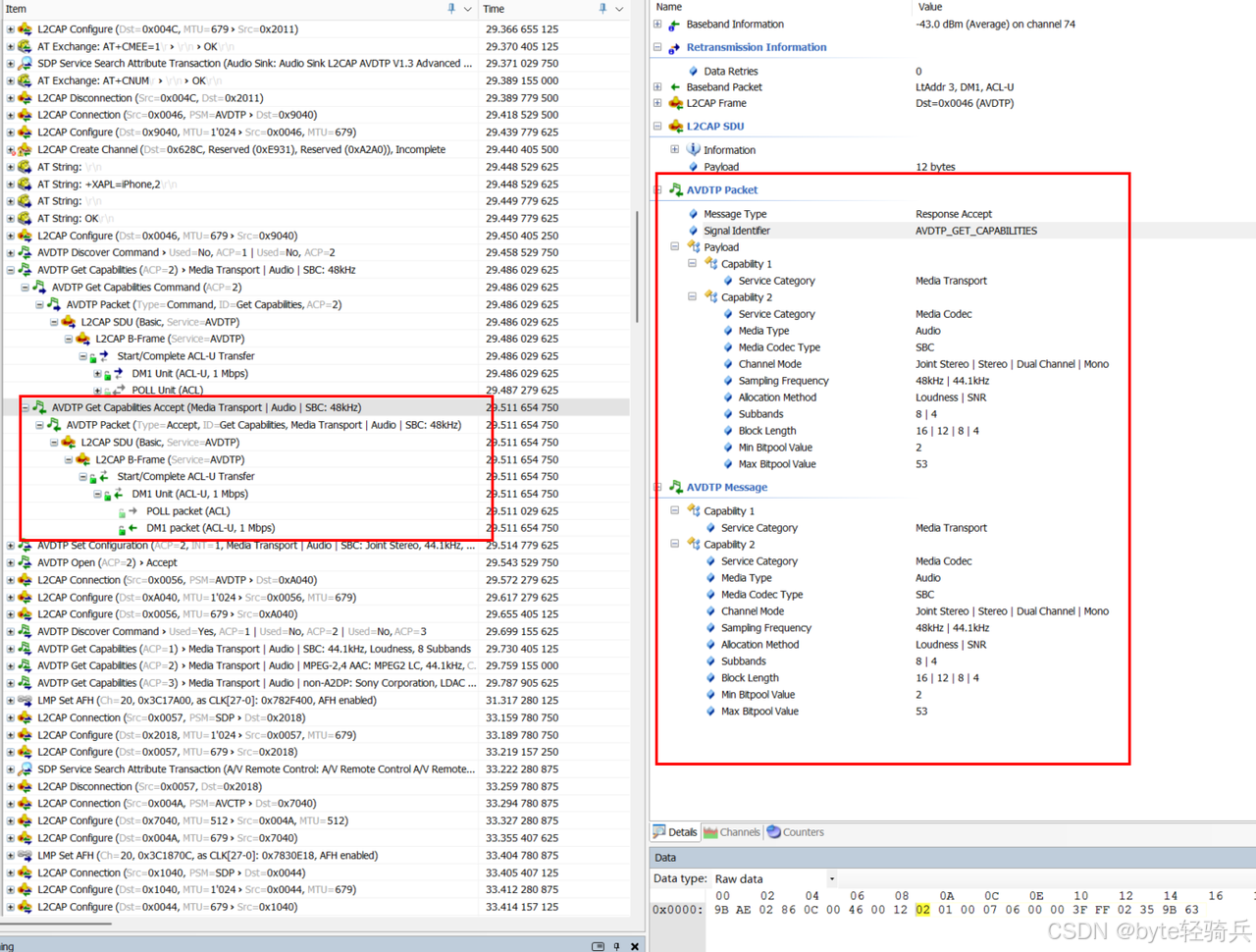

AVDTP Get Capabilities Accept (Media Transport | Audio | SBC: 48kHz)：

3.4 核心配置协商 (SetConfiguration 命令)

这是 Media Packet 形态和传输规则的“宪法”。关键协商项包括：

Media Codec：确定音频编码格式（SBC, AAC, aptX, LDAC 等）及其详细参数（码率、采样率、声道模式、帧长等）。这直接决定了 Media Payload 的内容结构和解析方式，以及 Payload Type (PT) 字段的值。

Media Transport：

  • Media Payload Maximum Size：协商确定单个 Media Packet 中 Media Payload 部分的最大允许长度。这是分片策略（Fragmentation） 的决定性因素。例如，如果协商的 MTU 为 672 字节（常见默认值），而一个 AAC 帧有 1024 字节，则该帧必须被分片传输。

  • Content Protection (可选)：协商是否启用及使用何种加密方案（如 SCMS-T）。

  • Delay Reporting (可选)：协商是否启用延迟报告机制。

关键点：SetConfiguration 确立了后续 Media Packet 的“基因”（编解码格式、最大尺寸）和传输环境（信道特性）。

①配置请求

客户端根据能力交换结果，发送Configure命令指定具体配置。

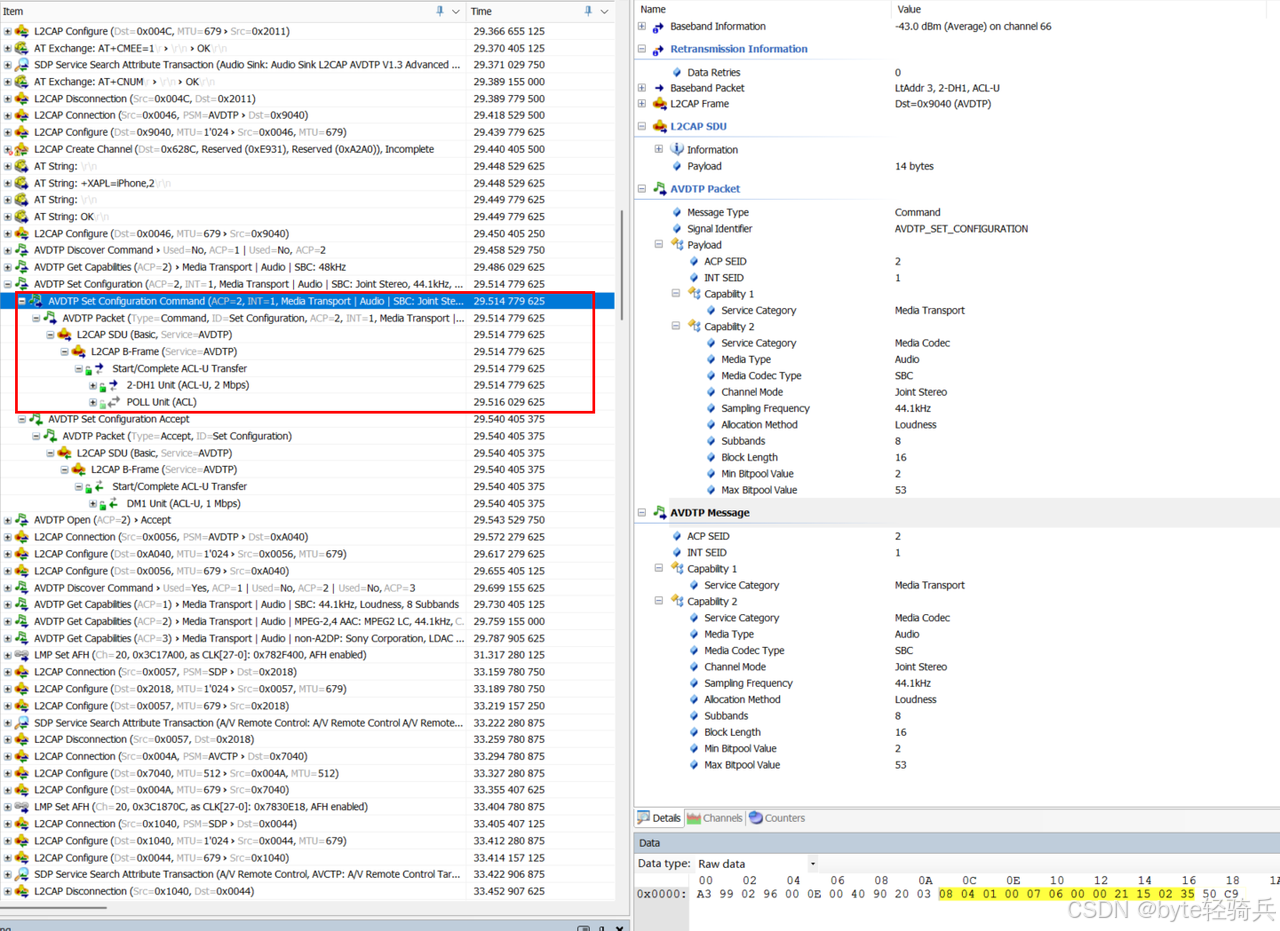

AVDTP Set Configuration Command ：

②配置确认

服务器可能接受或调整配置参数，返回Configuration响应。

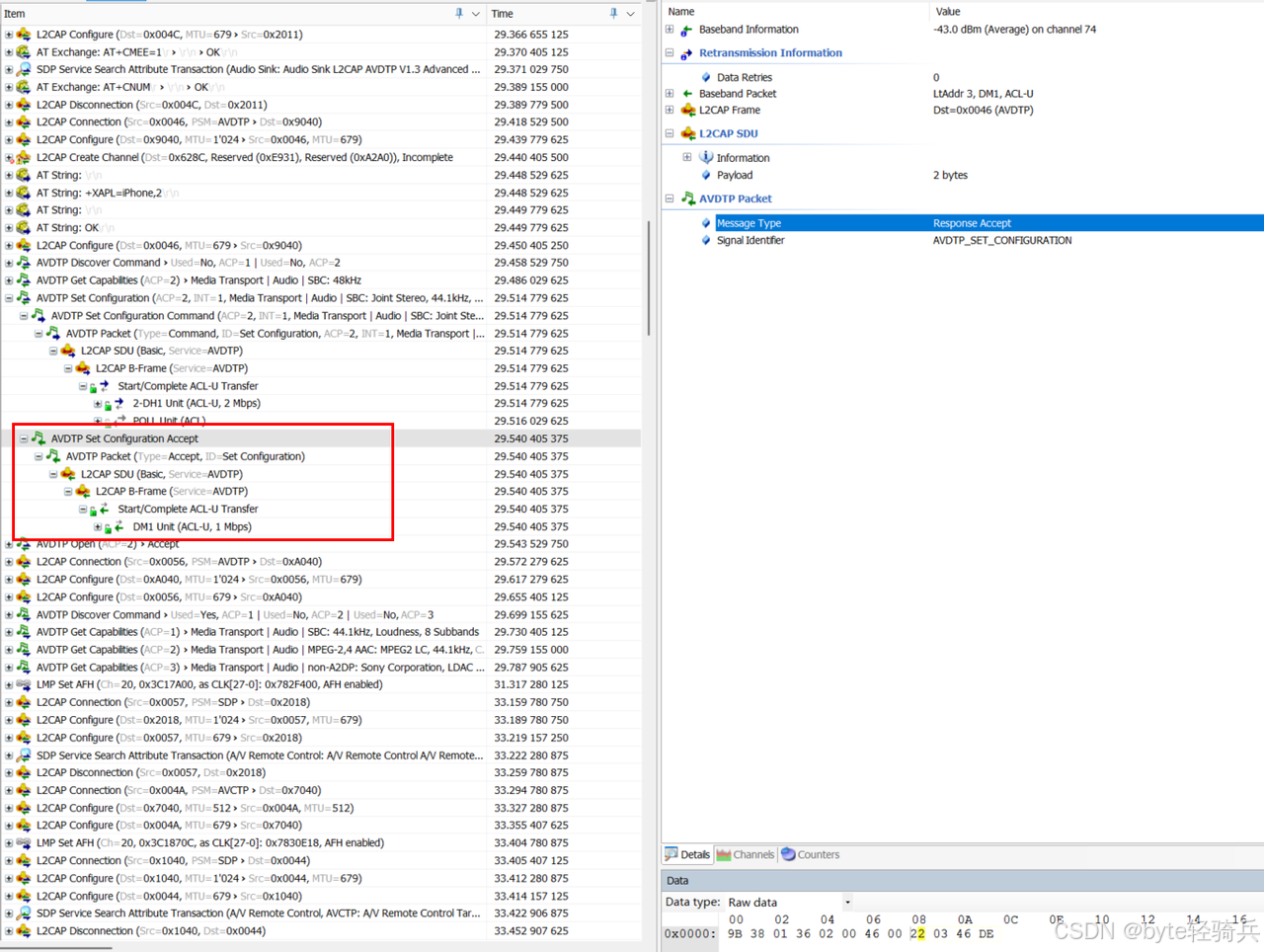

AVDTP Set Configuration Accept：

3.5 媒体流启动：流传输初始化 (Open & Start)

1. Open 命令：

  • 在 SetConfiguration 成功后执行。

  • 核心作用：正式创建并配置 Media Transport Channel 的 L2CAP 连接。发送方（SRC）会在此命令中告知接收方（SNK）用于该流的 SSRC (Synchronization Source Identifier)。接收方确认信道可用性。

  • 状态迁移：将流从 CONFIGURED 状态迁移到 OPEN 状态。此时媒体传输信道已就绪，但还不能传输 Media Packet。

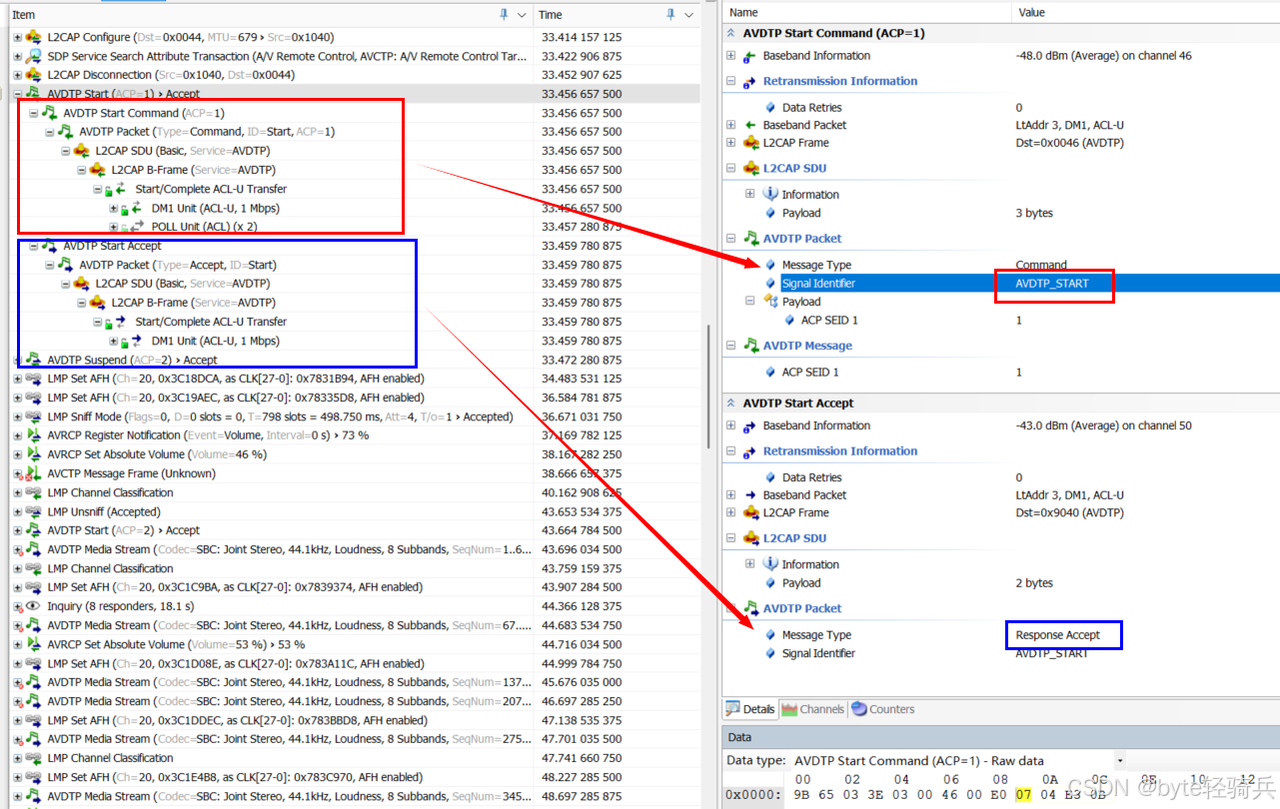

AVDTP Start：

2. Start 命令：在 Open 成功后执行。

  • 核心作用：启动媒体数据传输。通知接收方开始准备接收 Media Packet 并播放音频。

  • 时间戳初始化：这是 Start 隐含的关键步骤！

    • 发送方 (SRC)：在发出 Start 命令后，需要初始化其媒体时钟（Media Clock） 和对应的 Timestamp 计数器。通常，第一个 Media Packet 的 Timestamp 从某个初始值（如 0 或随机值）开始，并严格按照媒体时钟的速率递增。

    • 接收方 (SNK)：在收到 Start 命令后，初始化其播放引擎，包括：

      • 重置 Jitter Buffer (抖动缓冲区)。

      • 初始化其播放时钟（Presentation Clock），准备与接收到的 Timestamp 同步。

      • 开始监听 Media Transport Channel 的数据。

  • 状态迁移：将流从 OPEN 状态迁移到 STREAMING 状态。Media Packet 传输的绿灯正式亮起！

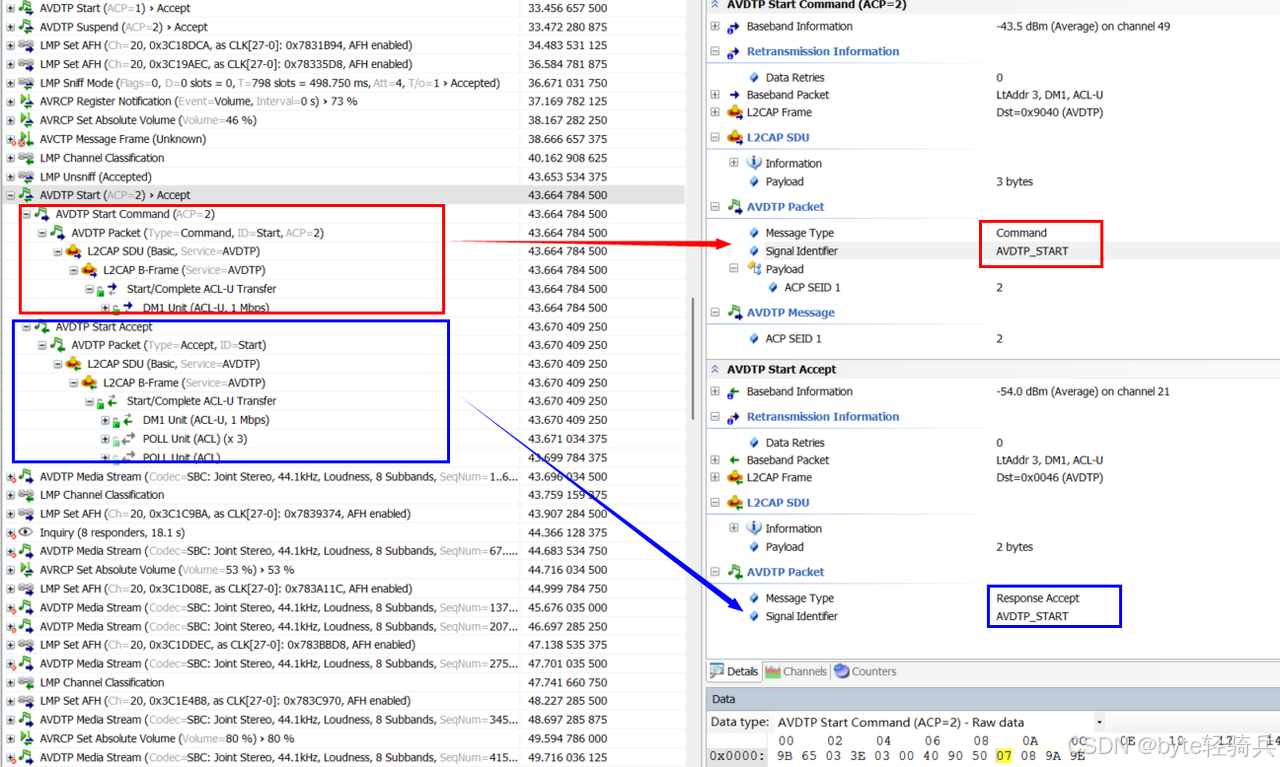

AVDTP Start：

四、传输阶段：Media Packet的精密之旅

4.1 Media Packet 的发送流程 (SRC端)

发送端的处理流程是高效与可靠性的关键：

1. 音频捕获与编码 (Source)：

  • 麦克风或音频文件提供原始 PCM 音频数据。

  • 音频编码器（如 SBC, AAC 编码器）按照 SetConfiguration 协商的参数，将 PCM 数据压缩成音频帧（Audio Frame）。每个帧包含特定数量的采样点（如 SBC 常见 128/256 个采样点对）。

2. 帧处理与分片决策 (Fragmentation Decision)：比较 音频帧长度 与协商的 Media Payload Maximum Size。

  • 无需分片 (No Fragmentation)：如果 Frame Size <= Max Payload Size，该帧可以被完整放入一个 Media Packet 的 Payload。也可能将多个小帧打包进一个 Packet（取决于策略和延迟要求）。

  • 需要分片 (Fragmentation Required)：如果 Frame Size > Max Payload Size，则该帧必须被分割成多个分片（Fragments）。每个分片的大小应 <= Max Payload Size。分片通常在帧边界内连续切割，第一个分片包含帧头（如 SBC 的 Syncword + Header）。

3. 构建 Media Packet Header：

  • 基础头 (12 Bytes)：

    • V=2 (固定)

    • P=0 (通常无填充)

    • X：是否启用分片扩展头？ 1=有分片/需扩展；0=无分片/无扩展。

    • CC=0 (通常点对点无 CSRC)

    • M (Marker Bit)：关键标记！

      • 如果 Packet 包含一个完整音频帧的结束，或一个分片帧的最后一个分片，则 M=1。

      • 否则 M=0。

    • PT：填入 SetConfiguration 协商确定的 Payload Type 值。

    • Sequence Number：严格递增（模 65536）。每个发出的 Packet 都分配一个唯一递增的序列号。

    • Timestamp：反映 Payload 中第一个采样/帧的播放时间。基于媒体时钟精确计算。如果是多个帧打包，通常取第一个帧的时间戳；如果是分片，取原始完整帧的时间戳（所有分片时间戳相同）。

    • SSRC：填入 Open 阶段确定的该流的唯一标识符。

  • 扩展头 (当 X=1 时)：

    • F (Fragmentation Type)：0=完整帧；1=分片。

    • NF (Number of Fragments)：仅当 F=1 时有效，指示原始帧被分成多少片。

    • Frame Count：仅当 F=1 时有效，循环计数器，标识属于同一原始帧的所有分片。发送新帧时递增。

4. 填充 Media Payload：

  • 完整帧/多帧打包：直接将一个或多个完整的音频帧数据按顺序放入 Payload。

  • 分片：将当前分片数据放入 Payload。注意：只有第一个分片包含原始帧头，后续分片仅包含原始帧的连续数据部分。

5. L2CAP 封装与发送：

  • 将构建好的完整 AVDTP Media Packet (Header + Payload) 作为 L2CAP SDU (Service Data Unit)。

  • L2CAP 层添加其头部（主要包含 Length 和 Destination CID），形成 L2CAP PDU (Protocol Data Unit)。

  • L2CAP PDU 被传递给底层 Baseband/Link Layer，进行分段（如果 PDU 超过基带 MTU）、组帧、添加蓝牙地址、CRC 校验等操作，最终通过射频发送出去。

发送端策略考量：分片粒度、打包帧数、时间戳精度、发送间隔（受限于编码器输出速率和缓冲）都影响延迟、功耗和抗丢包能力。

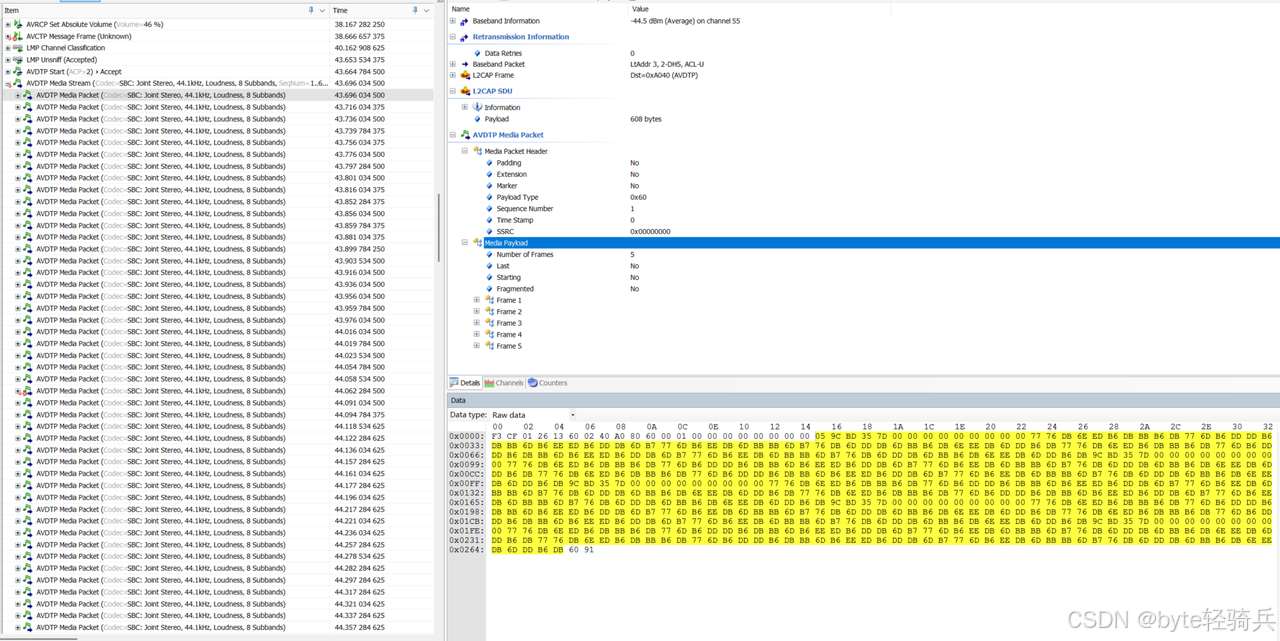

AVDTP Media Stream ：

4.2 Media Packet 的接收处理流程 (SNK端)

接收端是重组秩序、对抗网络不确定性的核心：

1. L2CAP 接收与重组：

  • 底层接收到射频数据，Link Layer 校验 CRC，重组 L2CAP 分段（如果发生），将完整的 L2CAP PDU 向上传递。

  • L2CAP 层根据 Destination CID 将 SDU 分发到对应的 Media Transport Channel。

2. AVDTP Media Packet 解析：

  • 提取并解析 Media Packet Header (基础头 + 扩展头(如果 X=1))。

  • 关键信息获取：

    • PT：确认数据格式，调用对应解码器。

    • Sequence Number：用于检测丢包和乱序！

      • 维护 ExpectedSeqNum。若 RecvSeqNum != ExpectedSeqNum，则检测到丢包 (RecvSeqNum > ExpectedSeqNum) 或乱序后到达 (RecvSeqNum < ExpectedSeqNum)。

      • 更新 ExpectedSeqNum = RecvSeqNum + 1。

    • Timestamp：播放时序的核心依据。送入 Jitter Buffer 管理。

    • SSRC：验证是否为预期流。

    • X, F, NF, Frame Count, M：用于分片重组与帧边界判定。

3. 分片重组 (Fragmentation Reassembly - 当 X=1 且 F=1 时)：

  • 核心机制：利用 Frame Count 关联属于同一原始帧的所有分片。

  • 重组缓冲区管理：为每个活跃的 Frame Count 维护一个重组缓冲区。

  • 流程：

    • 收到分片包，检查 Frame Count = N。

    • 查找或创建 Frame Count = N 的重组缓冲区。

    • 根据包顺序（隐含在 Sequence Number 或需显式排序）将 Payload 数据放入缓冲区相应位置。

    • 关键触发：M=1 标记这是该帧的最后一个分片。当收到 M=1 且 Frame Count = N 的包时：

      1. 确认该帧所有分片 (NF 个) 是否均已收到（或达到超时/容错策略）。

      2. 如果完整，将重组缓冲区中拼接好的完整原始音频帧提交给解码器。

      3. 释放 Frame Count = N 的重组缓冲区。

  • 丢片处理：如果某个 Frame Count = N 的分片丢失且超时，整个帧无法重组，丢弃该帧所有已收到的分片，进行丢帧隐藏。

4. Jitter Buffer 管理：

  • 目的：消除网络传输带来的抖动（Jitter）（即 Packet 到达时间间隔的不确定性），保证音频平滑连续播放。

  • 工作原理：

    • 接收到的完整音频帧（无论是直接接收还是重组后）按照其 Timestamp 值 被插入 Jitter Buffer。

    • 播放引擎 按照播放时钟从 Jitter Buffer 中按 Timestamp 顺序提取帧，送给解码器。

  • 缓冲区大小：动态或静态调整。太小会导致 Buffer Underflow (断音)，太大会增加延迟。Delay Reporting (如果启用) 可帮助优化 Buffer 大小。

  • 时间戳同步：播放时钟需要与发送方的媒体时钟同步。通常基于接收到的 Timestamp 和本地时钟进行同步算法（如线性回归、PLL）。

5. 音频解码与播放：

  • 从 Jitter Buffer 按序取出的完整音频帧，根据 PT 标识的格式，送入对应的音频解码器（SBC, AAC, aptX 等）。

  • 解码器将压缩帧还原成 PCM (Pulse Code Modulation) 原始音频数据。

  • PCM 数据通过 DAC (Digital-to-Analog Converter) 转换成模拟信号，驱动扬声器或耳机发声。

五、流控与同步：保障体验的关键机制

1. 流量控制 (Flow Control)：

主要依赖 L2CAP 层的信用机制 (Credit-Based Flow Control)，防止接收端缓冲区溢出。接收方通过 L2CAP 信令告知发送方其可接收的 SDU 数量（信用值），发送方需在信用额度内发送。

2. 时钟同步 (Clock Synchronization)：

  • 问题：发送方和接收方的本地时钟存在固有偏差（Clock Skew）。

  • 影响：导致播放速度过快或过慢，长时间累积产生音画不同步（视频场景）或缓冲区持续增长/枯竭。

  • 解决方案：

    • 基于 Timestamp 的同步：接收方持续监测接收到的 Timestamp 增量与本地时钟流逝的关系，动态调整播放时钟速率。这是主要机制。

    • RTCP (RTP Control Protocol) / AVDTP Reporting (可选)：提供更精确的时钟反馈信息。

3. 延迟报告 (Delay Reporting)：

  • 如果协商启用，接收方 (SNK) 会定期通过 Reporting Channel 向发送方 (SRC) 报告其播放路径延迟 (Playback Delay)。

  • 作用：帮助发送方了解端到端延迟，可用于：

    • 优化发送策略（如预缓冲）。

    • 在音视频场景下辅助同步。

    • 优化接收方 Jitter Buffer 大小。

六、流传输的停止与释放

1. Suspend 命令 (可选)：

临时挂起流传输（如接听电话）。Media Packet 暂停发送，信道保持 OPEN。可后续 Start 恢复。

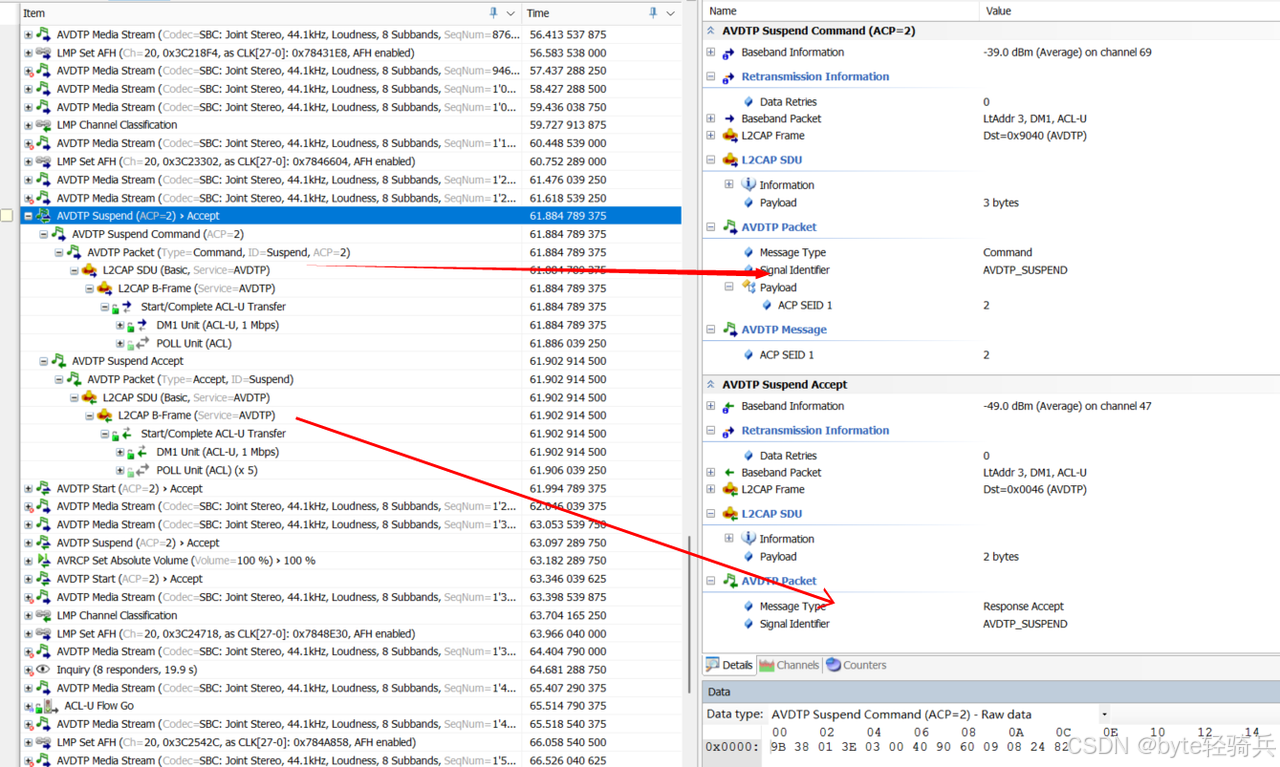

AVDTP Suspend ：

2. Stop 命令：

  • 停止媒体数据传输。发送方停止产生和发送 Media Packet。

  • 接收方停止从 Media Transport Channel 读取数据，清空 Jitter Buffer 和重组缓冲区。

  • 状态从 STREAMING 回到 OPEN。

3. Close 命令：

  • 释放 Media Transport Channel 的 L2CAP 连接。

  • 状态从 OPEN 回到 CONFIGURED 或 IDLE。

4. Abort 命令 (异常)：

在任意状态发生严重错误时强制终止流和信道。

关键细节：未正确关闭的连接可能导致CID泄露，造成后续连接失败。

七、故障排查：透过流程看问题

理解流程是解决蓝牙音频问题的基石：

现象可能的传输流程环节问题排查点 (抓包/日志重点)
音频卡顿/断续丢包 (最常见)：L2CAP/基带传输失败。Sequence Number 不连续；
底层BER高；
RSSI低； Wi-Fi干扰。
Frame Count 不完整导致重组失败。
杂音/爆音丢包/乱序后的错误隐藏(EC)效果差；
分片重组错误；
解码器输入数据损坏。		Sequence Number 间隔大或乱序；
M 位或 Frame Count 异常；
检查重组逻辑。
完全无声Media Transport 信道未建立 (Open失败)；
PT 值错误或未协商；
SSRC 不匹配；
解码器初始化失败。		确认 Open 成功；
检查接收包 PT 与配置是否一致；
检查 SSRC；
解码器日志。
播放速度不对时钟严重不同步：Timestamp 增量计算错误；
接收方同步算法失效。		对比连续包 Timestamp 增量与理论值（采样率/帧长）； 检查接收方时钟同步逻辑。
初始延迟过长Jitter Buffer 初始设置过大；
发送方预缓冲过多。		观察 Start 后首个 Packet 的 Timestamp 与播放开始时间差；
检查 Jitter Buffer 配置。
通话切换后无声Suspend/Stop/Close/Open/Start 流程执行错误或超时。抓包分析 Profile 切换时的完整 AVDTP 信令序列。

八、生命周期中的关键计时器

计时器名称默认值作用
SDP响应计时器30s服务发现超时
配置响应计时器10sSetConfiguration等待时间
分片重组计时器100ms分片完成等待窗口
流保持计时器5s无数据时维持连接
终止确认计时器3s等待Close响应

九、小结

AVDTP Media Packet 的传输流程，是一场跨越协议栈多层、涉及软硬件协同的精密协作：

  1. 服务发现：建立能力共识

  2. 信道是路：L2CAP Media Transport Channel 提供基础通路。

  3. 协商是规：SetConfiguration 定义数据格式与传输约束。

  4. 信令是令：Open 筑路，Start 发车，Stop/Close 收工。

  5. 发送是源：编码、分片决策、封包（Header构造）、注入网络。

  6. 网络是场：无线环境引入丢包、乱序、抖动。

  7. 接收是匠：收包解析、检错（SeqNum）、重组分片（FrameCount/M）、缓冲同步（Timestamp/Jitter Buffer）、解码还原。

  8. 时钟是魂：Timestamp 维系着发送与播放两端的时间一致性。

  9. 机制是保：流控防堵，延迟报告助调，错误隐藏止损。

每一个环节的稳定与优化，都直接贡献于最终用户耳中那份清澈、流畅、愉悦的无线音频体验。深入理解 Media Packet 的传输全流程，不仅是蓝牙音频开发调试的必备技能，更是追求极致音质与低延迟技术的核心起点。
