XXL-JOB调度中心、执行器、Job之间的关系

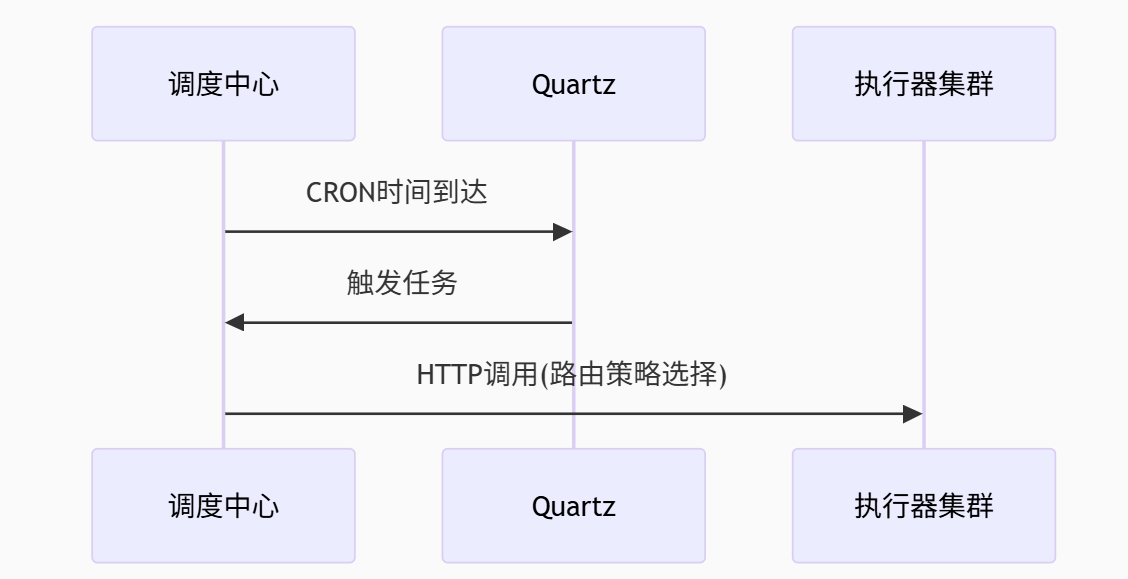

一、调度中心

职责：

• 管理所有 Job 的配置（CRON 表达式、路由策略等）

• 触发任务调度（基于 Quartz）

• 监控执行状态和日志

• 管理执行器集群

二、执行器

职责：

• 注册到调度中心（心跳机制）

• 接收调度指令

• 加载并执行具体 Job

• 返回执行结果和日志

三、Job

职责：

• 实现 XxlJob 接口或使用注解

• 执行业务代码（如对账、报表生成）

• 返回执行结果

三者协作流程：

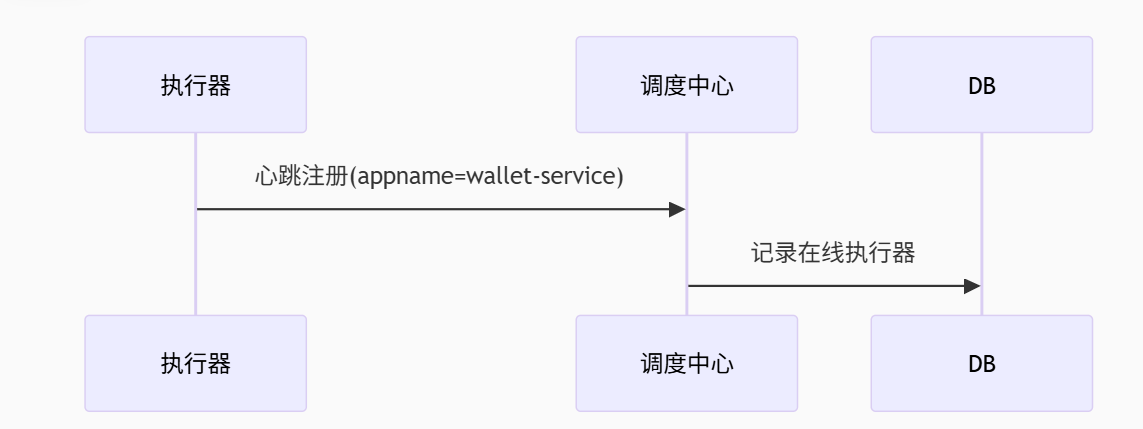

1、任务注册（启动时）

执行器在启动时会向调度中心发送注册请求，包含执行器的标识信息（如名称、IP 地址、端口等）。这个过程确保调度中心能够识别和管理所有可用的执行器。

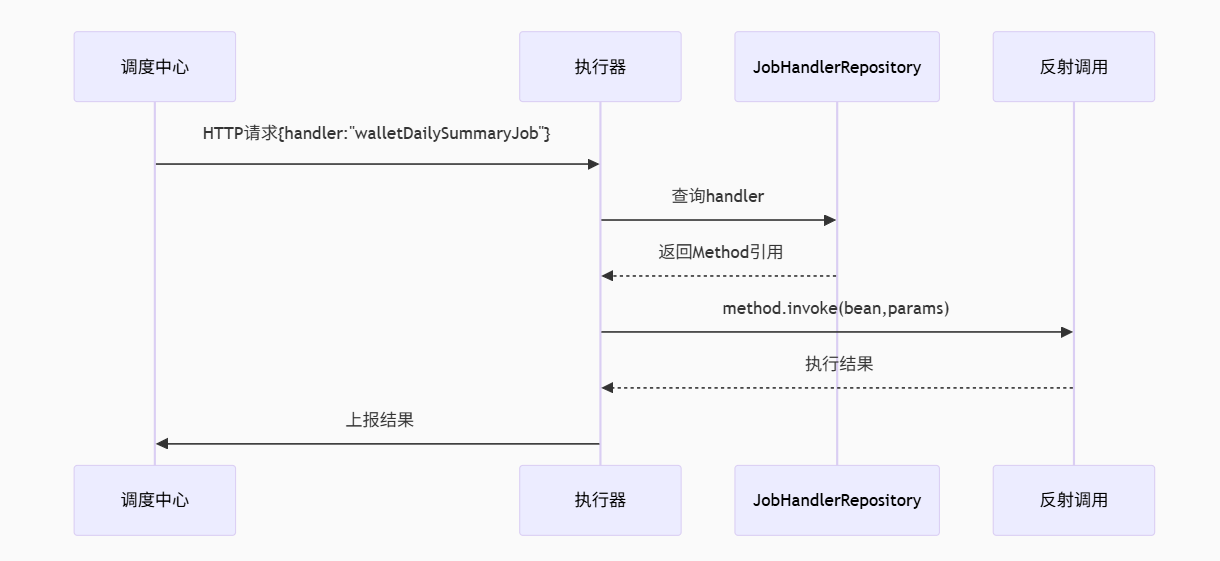

2、任务触发（调度时）

调度中心根据设定的调度策略，使用 RESTful API 将任务信息分发给指定的执行器。请求中包含任务 ID、执行参数和调度时间等信息。

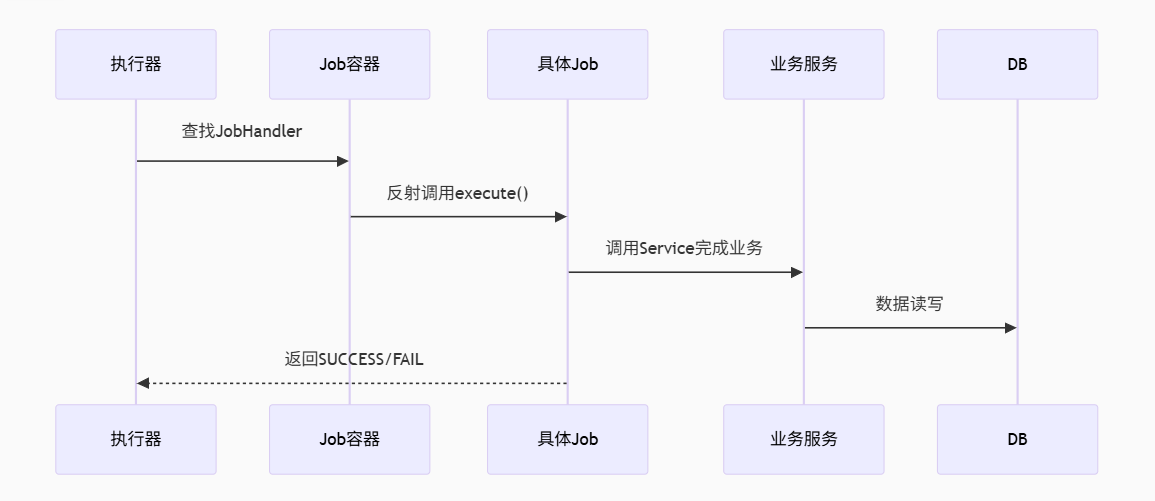

3、任务执行

执行器根据接收到的任务信息，调用用户定义的任务处理JobHandler（如 Java 方法、Python 脚本等），开始执行任务。

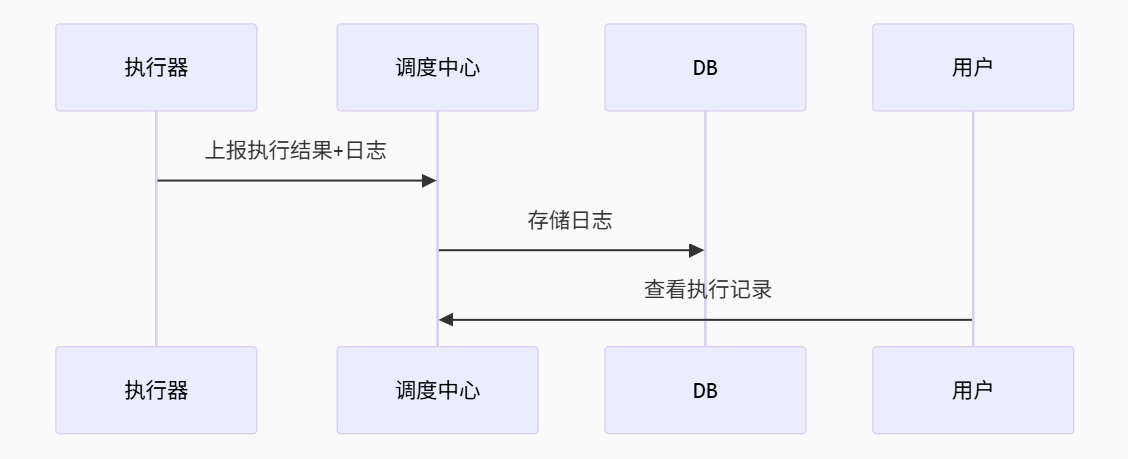

4、结果反馈

执行器在完成任务执行后，通过 RESTful API 将执行结果（如成功、失败、执行时间、日志等）回调给调度中心。通常是通过发送一个 POST 请求来实现的。

当Job已经注册到执行器中，执行器也会将Job的信息保存到一个JobHandler 注册表（ConcurrentHashMap），在每次执行器向调度中心发送心跳的时候，一起发送到调度中心，心跳时发送的数据示例如下：

{"appname": "wallet-service","address": "192.168.1.100:9999","jobHandlers": [    // 关键信息"walletSumDailyTransactionJob","walletCleanupJob","userSyncJob"]
}

这样调度中心就知道了，这个执行器能不能执行用户在页面上配置的任务。

注：当代码中有某个Job时，该Job注册到执行器中，执行器注册到调度中心后。只要调度中心配置了某个任务（配置执行器，选择了JobHandler、cron表达式等），调度中心就可以直接调用具体的执行器执行任务，而不需要执行器重启
