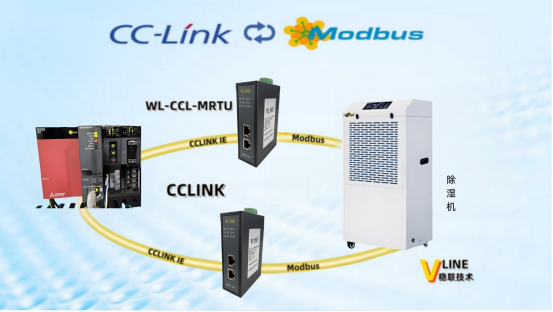

CCLink转ModbusRTU网关控制除湿机配置案例—PLC组态篇

在工业自动化控制系统中，不同通信协议设备间的互联互通极为关键。三菱PLC广泛应用于各类自动化场景，其CC-Link网络具备高速、稳定等优势；而ModbusRTU协议在众多传统设备中也颇为常见。本文将详细介绍如何使用GXWork2软件，实现三菱PLC与CCLink转ModbusRTU网关的组态配置，以解决不同协议设备的通信难题。

创建新工程

打开GXWork2软件，在菜单栏中选择“工程”→“创建新工程”。

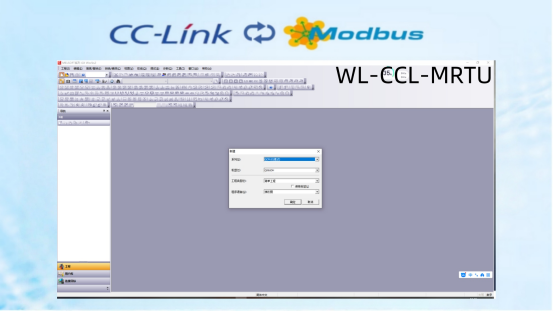

在弹出的“创建新工程”对话框中，选择使用的PLC系列（如Q系列）和具体机型（如Q06UDH）。

设置工程名称和保存路径，点击“确定”按钮，完成新工程的创建。

CC-Link网络参数设置

在工程导航栏中，展开“参数”→“网络参数”，双击“CC-Link”进入网络参数设置界面。

在网络参数设置界面中，进行以下设置：通信速度：根据实际需求选择合适的通信速度，如10Mbps（若距离较远，可选择较低的通信速度以保证通信稳定性）。ModbusRTU转CCLink

重试次数：设置通信重试的次数，以应对可能出现的通信错误。一般可设置为3次。

链接扫描时间调整：根据系统中从站设备的数量和数据交换量，适当调整链接扫描时间。若从站设备较多或数据交换频繁，可适当增大该时间，以确保数据能够及时传输。

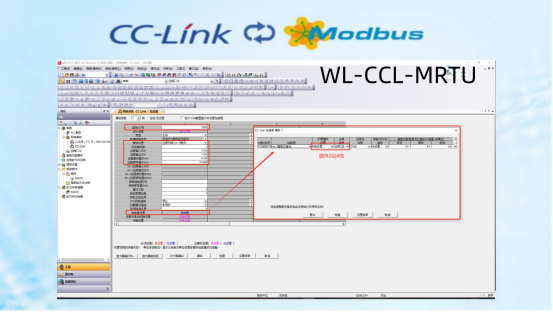

刷新设置：起始I/O号为0，类型选择主站，模式设置为Ver.2远程设备站，总连接台数设置为你所连接到CC-Link从站个数，设置远程输入和远程输出的位地址，（即第一个CC-Link从站的输入输出起始地址）例如，将远程输入（RX）刷新软元件设置为X100，远程输出（RY）刷新软元件设置为Y100，远程写寄存器（RWw）刷新软元件设置为D1000，远程读寄存器（RWr）刷新软元件设置为m1008等。这些软元件将用于与CCLink转ModbusRTU网关进行数据交互。选择Ver.2远程设备站扩展周期选择8倍，占用站数选择1倍，（占用站数选择几站代表该模块占用几个站地址。）然后点击设置结束，返回到上一层界面点击设置结束。

CC-Link参数写入

基站参数配置完成后，点击“PLC写入”选项，以实现向可编程逻辑控制器（PLC）下载工程的操作。

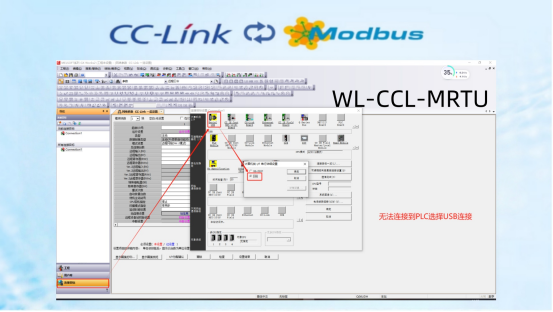

ModbusRTU转CCLink下载配置之前要选择连接目标，本文中选择的是USB连接PLC进行下载。

下载配置到设备

在GXWork2软件中，完成所有参数设置后，点击菜单栏中的“在线”→“写入到PLC”。

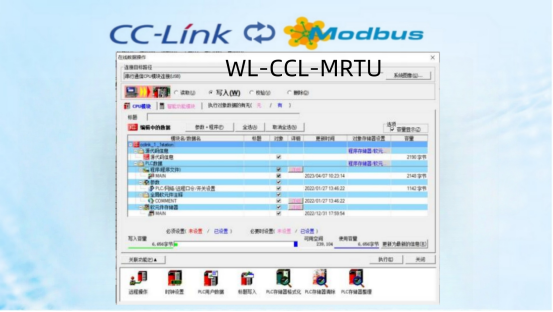

在弹出的“在线数据操作”对话框中，选择“全选”，然后点击“执行”按钮。软件将提示确认是否覆盖PLC中的现有参数，点击“是”按钮，开始将配置参数下载到PLC中。

下载完成后，对PLC进行复位操作，使新的配置生效。可在GXWork2软件中，通过“在线”→“PLC诊断”功能，查看PLC的运行状态，确保PLC已成功加载新的配置参数且无错误信息。

通过以上详细的组态配置和全面的测试验证，能够实现三菱PLC与ModbusRTU转CCLink网关以及ModbusRTU从站设备之间的稳定、可靠通信，为工业自动化系统的高效运行提供有力保障。在实际应用中，可根据具体的工业场景需求，对系统进行进一步的优化和扩展。
