【技术干货】Matplotlib深度集成PyQt5实战：动态_静态图表一站式解决方案

一、开篇导语

“在数据可视化桌面应用开发中，Matplotlib与PyQt5的珠联璧合，既能发挥Python的数据处理优势，又能获得原生GUI体验。本文将手把手教你打造一个功能完备的图表组件！”

import sys
import random
import matplotlib
from PyQt5 import QtCore, QtWidgets
from PyQt5.QtWidgets import QApplication, QMainWindow, QVBoxLayout, QSizePolicy, QWidget
import numpy as np
from matplotlib.backends.backend_qt5agg import FigureCanvasQTAgg as FigureCanvas
from matplotlib.backends.backend_qt5agg import NavigationToolbar2QT as NavigationToolbar
from matplotlib.figure import Figure# 配置中文显示全局设置
matplotlib.rcParams['font.family'] = 'SimHei'  # 中文显示
matplotlib.rcParams['axes.unicode_minus'] = False  # 正常显示负号
matplotlib.use("Qt5Agg")  # 明确指定后端class CustomFigureCanvas(FigureCanvas):"""自定义Matplotlib画布组件"""def __init__(self, parent=None, width=5, height=4, dpi=100):self.figure = Figure(figsize=(width, height), dpi=dpi)super().__init__(self.figure)self.setParent(parent)# 设置尺寸策略self.setSizePolicy(QSizePolicy.Expanding, QSizePolicy.Expanding)self.updateGeometry()# 创建子图self.axes = self.figure.add_subplot(111)self.data_buffer = []  # 动态图数据缓冲区self.timer = None  # 动态绘图定时器def render_static_plot(self):"""渲染静态正弦波图"""self.figure.suptitle(' 静态波形图', fontsize=14)t = np.linspace(0.0, 3.0, 300)s = np.sin(2 * np.pi * t)self.axes.clear()self.axes.plot(t, s, color='royalblue', linewidth=2)self.axes.set_ylabel(' 振幅', fontsize=10)self.axes.set_xlabel(' 时间(秒)', fontsize=10)self.axes.grid(True, linestyle='--', alpha=0.7)self.axes.set_xlim(0, 3)self.axes.set_ylim(-1.2, 1.2)self.draw_idle()  # 非阻塞渲染def start_dynamic_plot(self, interval=1000, buffer_size=50):"""启动动态随机数据图"""if self.timer and self.timer.isActive():self.timer.stop()self.figure.suptitle(' 实时数据流', fontsize=14)self.data_buffer = []  # 清空缓冲区self.timer = QtCore.QTimer(self)self.timer.timeout.connect(lambda: self.update_dynamic_plot(buffer_size))self.timer.start(interval)  # 更新间隔(毫秒)def update_dynamic_plot(self, buffer_size):"""更新动态图数据"""if len(self.data_buffer) >= buffer_size:self.data_buffer.pop(0)  # 移除最旧数据点self.data_buffer.append(random.randint(0, 10))  # 添加新数据点self.axes.clear()self.axes.plot(self.data_buffer, color='crimson', linewidth=2, marker='o', markersize=4)self.axes.set_ylabel(' 测量值', fontsize=10)self.axes.set_xlabel(' 采样点', fontsize=10)# 自动调整坐标轴范围if len(self.data_buffer) > 1:self.axes.set_xlim(0, len(self.data_buffer) - 1)self.axes.set_ylim(min(self.data_buffer) - 1, max(self.data_buffer) + 1)self.axes.grid(True, linestyle=':', alpha=0.5)self.draw_idle()  # 高效更新绘图class MatplotlibWidget(QWidget):"""集成Matplotlib的PyQt5组件"""def __init__(self, parent=None):super().__init__(parent)self.init_ui()def init_ui(self):self.layout = QVBoxLayout(self)self.setLayout(self.layout)# 创建Matplotlib画布self.canvas = CustomFigureCanvas(self, width=8, height=6, dpi=100)# 创建导航工具栏self.toolbar = NavigationToolbar(self.canvas, self)# 添加控件到布局self.layout.addWidget(self.toolbar)self.layout.addWidget(self.canvas)# 初始显示静态图self.canvas.render_static_plot()class MainWindow(QMainWindow):"""应用程序主窗口"""def __init__(self):super().__init__()self.setWindowTitle("Matplotlib 集成演示")self.setGeometry(100, 100, 1000, 800)# 创建中央部件self.central_widget = QtWidgets.QWidget()self.setCentralWidget(self.central_widget)# 主布局self.main_layout = QVBoxLayout(self.central_widget)# 添加Matplotlib组件self.plot_widget = MatplotlibWidget()self.main_layout.addWidget(self.plot_widget)# 添加控制按钮self.create_control_panel()def create_control_panel(self):"""创建控制面板"""control_layout = QtWidgets.QHBoxLayout()# 静态图按钮btn_static = QtWidgets.QPushButton("正弦波形图")btn_static.clicked.connect(self.plot_widget.canvas.render_static_plot)btn_static.setToolTip(" 显示静态正弦波形图")# 动态图按钮btn_dynamic = QtWidgets.QPushButton("启动动态图")btn_dynamic.clicked.connect(lambda: self.plot_widget.canvas.start_dynamic_plot(800))btn_dynamic.setToolTip(" 启动实时数据流图表")# 停止按钮btn_stop = QtWidgets.QPushButton("停止动态图")btn_stop.clicked.connect(self.stop_dynamic_plot)control_layout.addWidget(btn_static)control_layout.addWidget(btn_dynamic)control_layout.addWidget(btn_stop)control_layout.addStretch()self.main_layout.addLayout(control_layout)def stop_dynamic_plot(self):"""停止动态图更新"""if self.plot_widget.canvas.timer and self.plot_widget.canvas.timer.isActive():self.plot_widget.canvas.timer.stop()self.plot_widget.canvas.figure.suptitle(' 动态图已停止', fontsize=14)self.plot_widget.canvas.draw_idle()if __name__ == '__main__':app = QApplication(sys.argv)# 设置应用程序样式app.setStyle('Fusion')# 创建主窗口main_win = MainWindow()main_win.show()sys.exit(app.exec_())

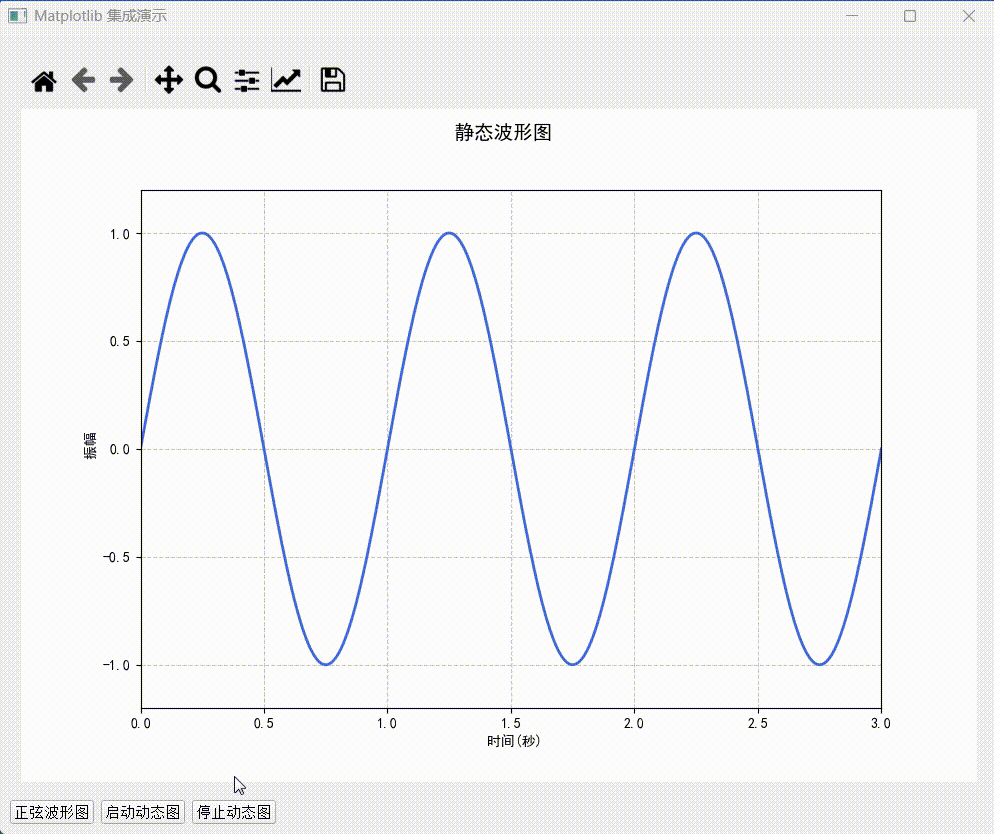

**效果预览 **

二、核心架构解析（代码深度解读）

1. 关键技术栈

关键组件说明
- FigureCanvasQTAgg：Matplotlib与Qt的桥梁组件
- NavigationToolbar2QT：内置的交互式工具栏
- QTimer：实现动态绘图的引擎

2. 定制化画布类（CustomFigureCanvas）

创新设计点：

• 双模式支持：静态图表（正弦波）与动态数据流一键切换
• 智能缓冲：data_buffer实现滑动窗口数据管理
• 性能优化：draw_idle()替代draw()避免UI阻塞

3. 深度集成方案

class MatplotlibWidget(QWidget):def init_ui(self):self.layout = QVBoxLayout()self.layout.addWidget(NavigationToolbar())  # 专业级工具栏self.layout.addWidget(FigureCanvas())      # 画布与Qt布局无缝融合

💡 设计经验：通过QVBoxLayout实现工具栏与画布的垂直堆叠，符合专业软件布局规范

三、进阶开发技巧

1. 动态图表优化策略

• 定时器精度控制：QTimer(interval=800ms)平衡性能与流畅度
• 自动坐标轴适配：根据数据范围动态调整set_xlim()/set_ylim()
• 内存管理：固定buffer_size=50防止内存泄漏

2. 企业级功能扩展

可扩展方向（建议代码示例）
def export_as_pdf(self):self.figure.savefig("report.pdf", dpi=300)  # 商业报表导出def add_annotation(self):self.axes.annotate('峰值', xy=(2,1))  # 交互式标注

四、避坑指南（常见问题解决方案）

问题现象	解决方案
中文显示乱码	全局配置rcParams['font.family']
负号显示异常	设置unicode_minus=False
界面卡顿	改用draw_idle()异步渲染
