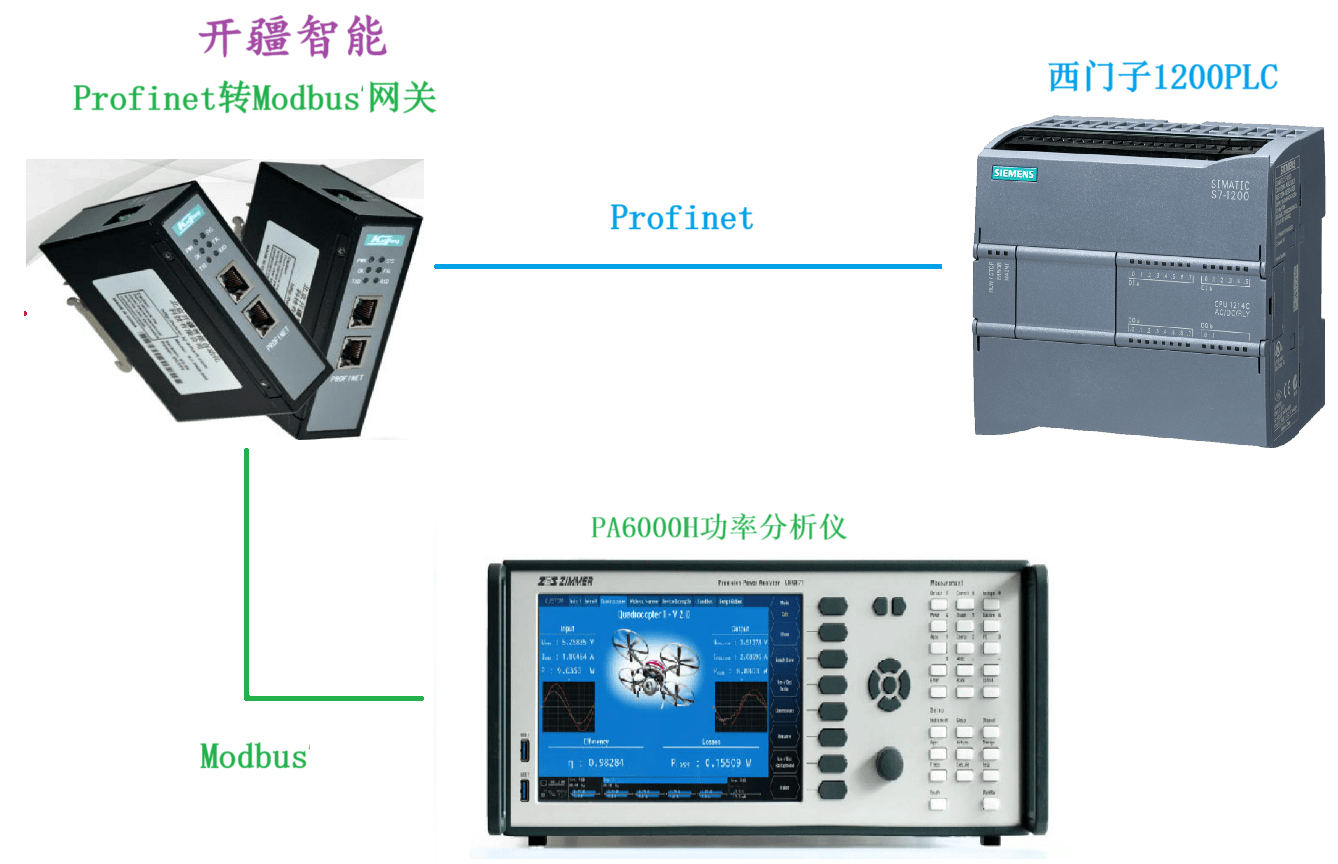

开疆智能Modbus转Profinet网关连接PA6000H功率分析仪配置案例

配置过程：

一：PLC配置

首先打开Profinet主站配置软件如博图STEP7等。

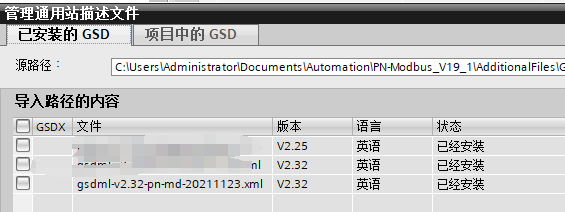

打开PLC组态软件，导入网关GSD文件。

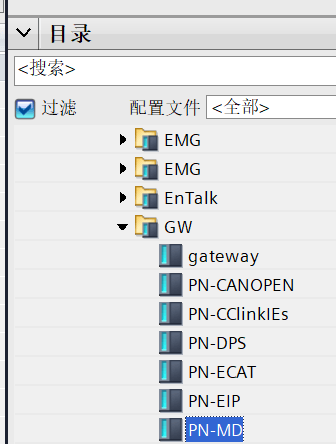

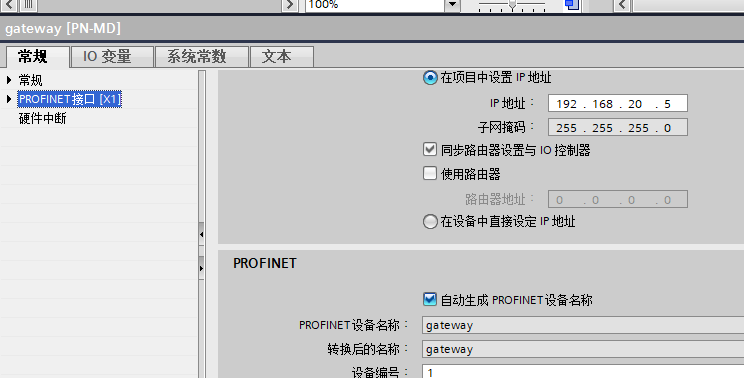

添加网关模块，设置设备名称及IP地址

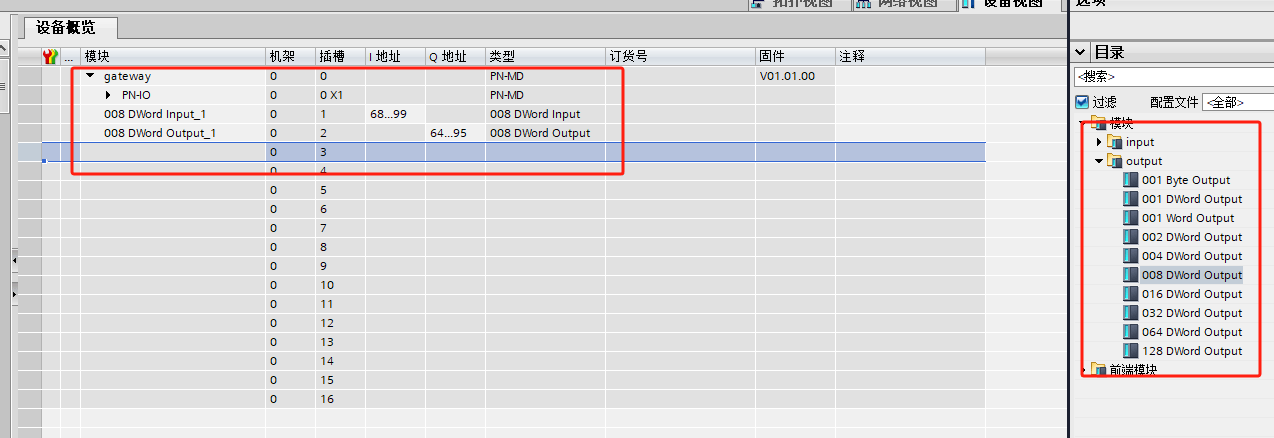

最后设置Profinet一侧的输入输出长度与地址。

确认无误后将组态下载进入PLC并将从站设备名称及IP分配给网关即可。

Profinet转Modbus网关配置

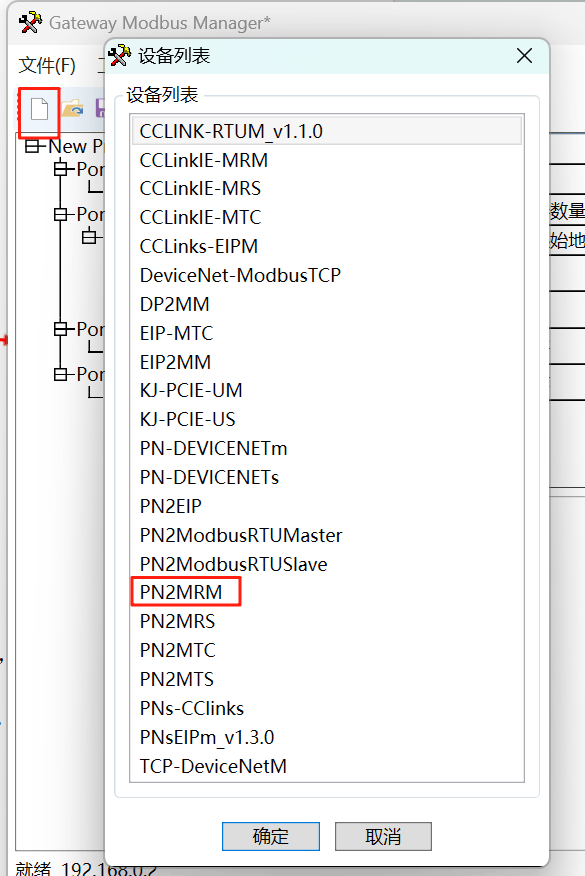

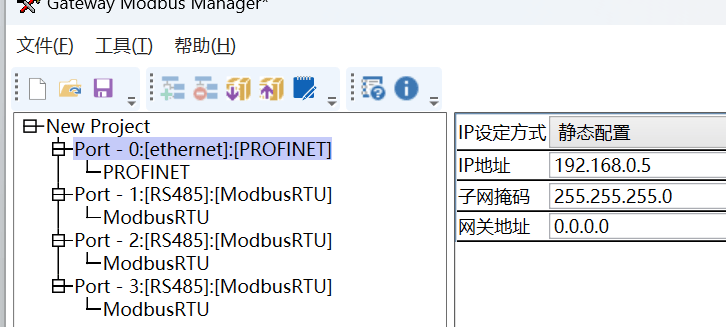

打开网关配置软件“Gateway Configuration Studio”对网关进行配置。

Profinet一侧的设备名称及IP地址现已改为由Profinet主站进行分配，现在直接设置Modbus参数即可。

设置网关的485参数，和分析仪保持一致。

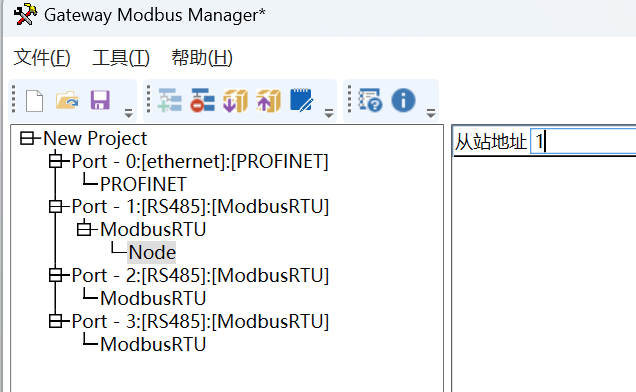

添加从站地址，多个从站就添加多个地址

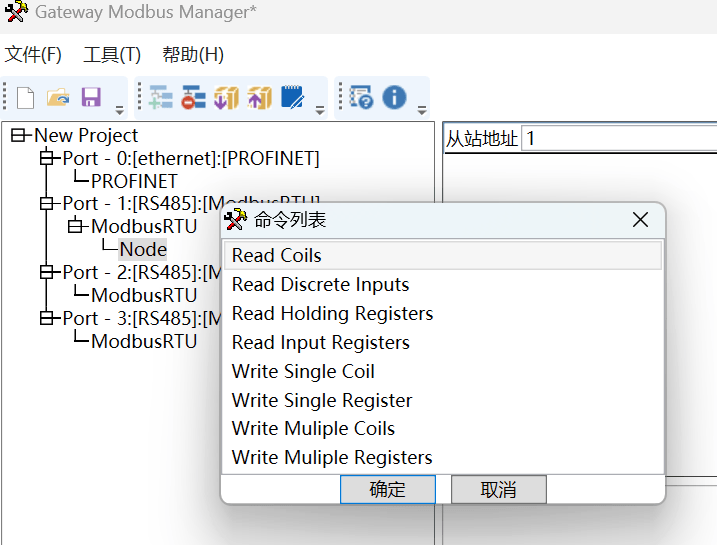

继续下一步添加功能码

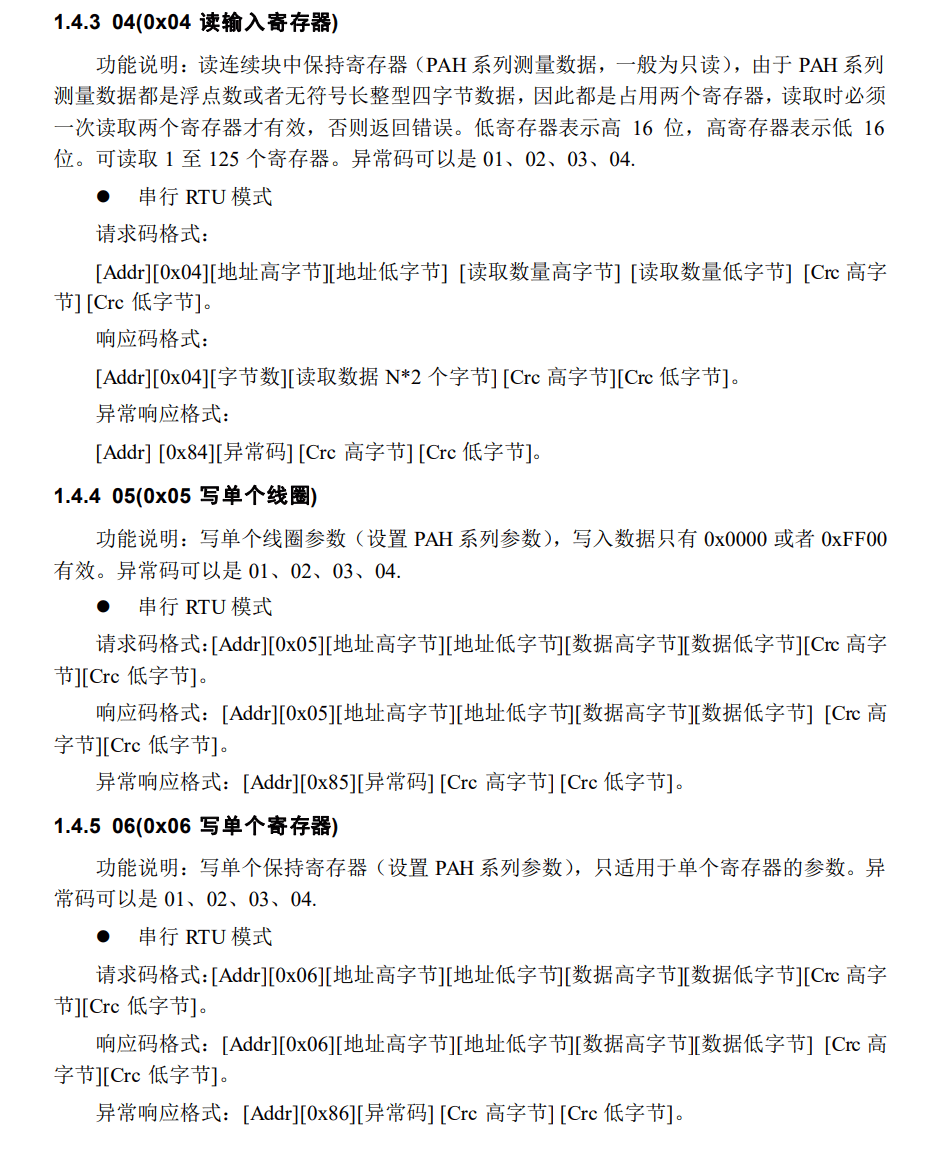

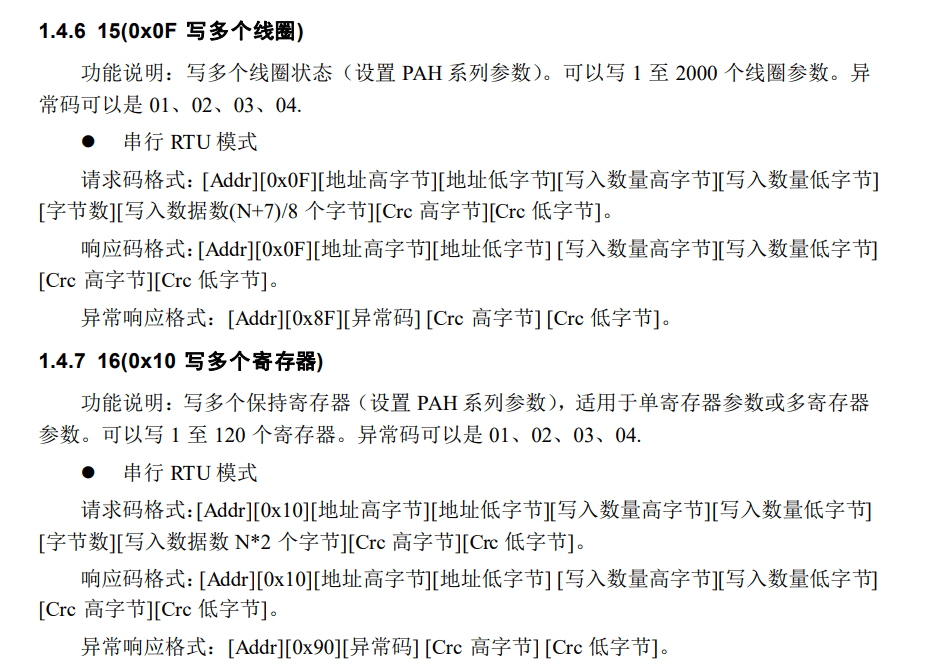

从手册中可以得知，从站支持01/03/04/05/06/15/16这几个功能码

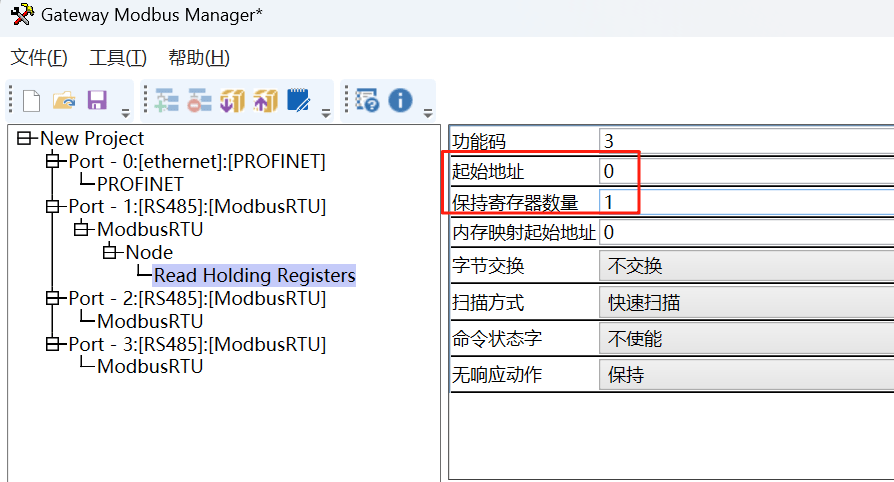

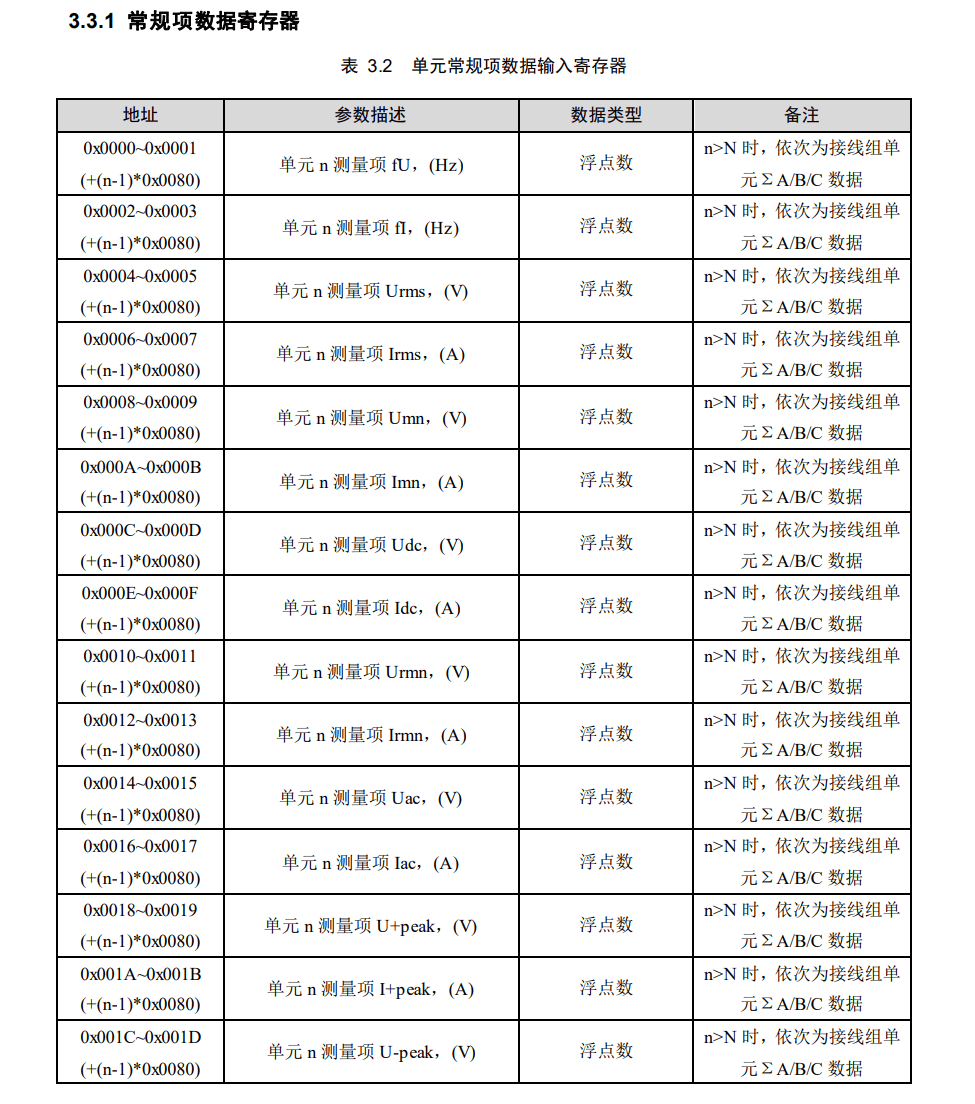

以03功能码为例，读取寄存器地址0开始的测量值

填写寄存器地址0，寄存器数量根据使用者要求读取多少个参数的长度填写对应的值。

配置完成后将组态下载进入网关。连接好全部设备并上电后，等指示灯正常之后即可正常通讯。
