基于 USBD 库 CDC Standalone 例程中的一个 Bug 解析
关键字：STM32U5，USB，ST_USBD_Library
1. 引言
当前越来越多的 STM32 芯片支持 USB-PD，目前新提供的 STM32 的 USB 例程中会把 USB-PD 和 USB 合在一起。如果有客户只需要 USB，那就需要剥离 USB-PD。另外，STM32U5 的 Cube 库中只提供了基于 USBX 的例程，如果客户要使用基于USB_USBD_Library 则需要到 GitHub 上去下载。
2. 问题
2.1. 问题详情
客户在开发其产品过程中，使用了 STM32U575ZIT6Q。因为客户对 USBX 不熟悉，所以希望 ST 能够提供基于 ST_USBD_Library 的 CDC_Standalone 的例程，以实现虚拟串口功能。
建议客户到 GitHub 上去下载：https://github.com/STMicroelectronics/stm32u5-classic-coremw-apps
客户下载后发现里边提供的 CDC_Standalone 的例程是带有 USB-PD 的，客户对 USB-PD 不熟悉，希望能够提供给他们不带 USB-PD 的，所以就需要从这个例程中对 USB-PD 进行剥离。
在对 USB-PD 进行剥离后，并在 usb_device.c 中的 MX_USB_Device_Init() 函数中添加USBD_Start() 函数启动 USB。
按理说，进展到这一步，USB 就应该可以工作的。事实上，发现在 NUCLEO-U575ZI-Q 板子上测试时，当通过 USB 连接到 PC 后，就会发现枚举成功了，PC 可以正常识别到虚拟串口。但是，看起来无法工作，在线调试时发现其进入了 Error_Handler()，也就是说，在什么地方出错了，工作不了。
2.2. 问题分析
查了很多遍，怎么都看不出 USB 的配置哪里有问题，看起来都还好，而且是从原例程剥离时并没有动 USB 的代码，觉得有点不可思议。

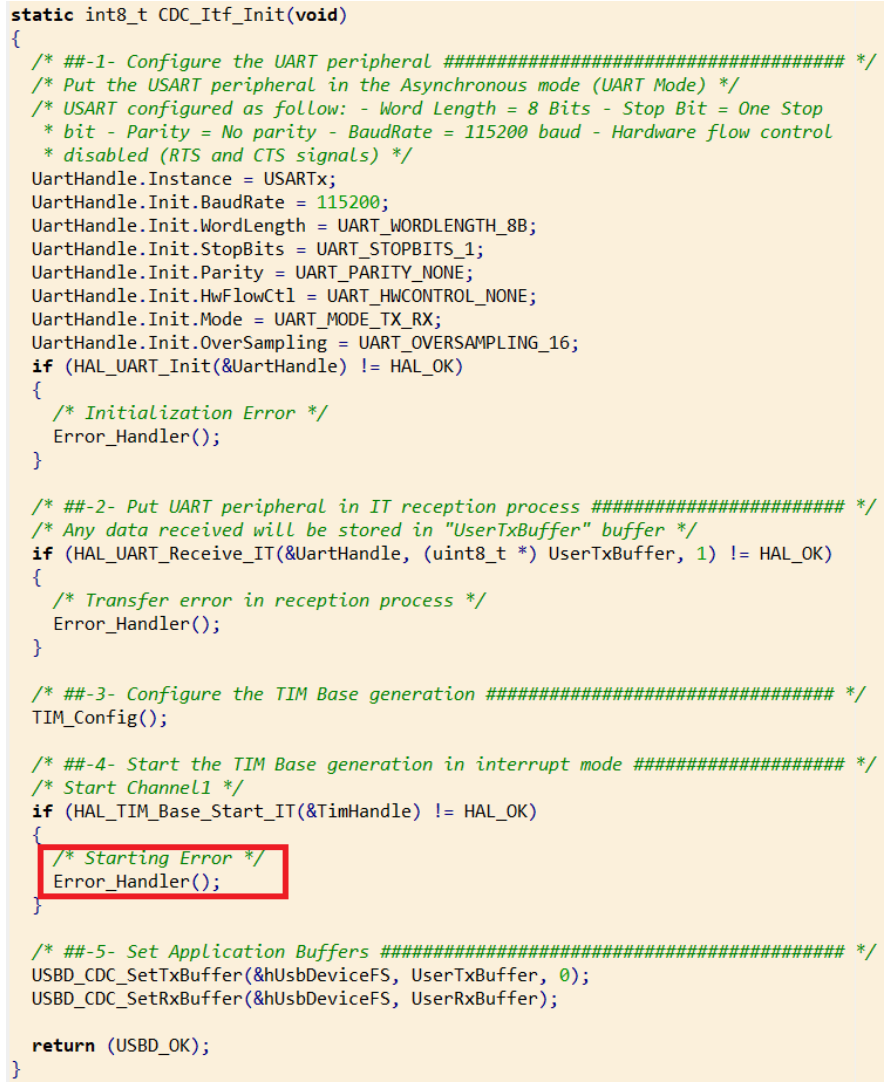

后来实在没办法，只好挨个在进入 Error_Handler 的入口处设断点，最后终于捕捉到进入Error_Handler 的地方了，为在 CDC_Itf_Init() 函数中以中断方式启动 TIM3 的地方出问题了，如图 1。
图1. 进入 Error_Handler 的地方。
觉得很奇怪，这只是以中断方式启动 TIM3 而已，为什么会出错？

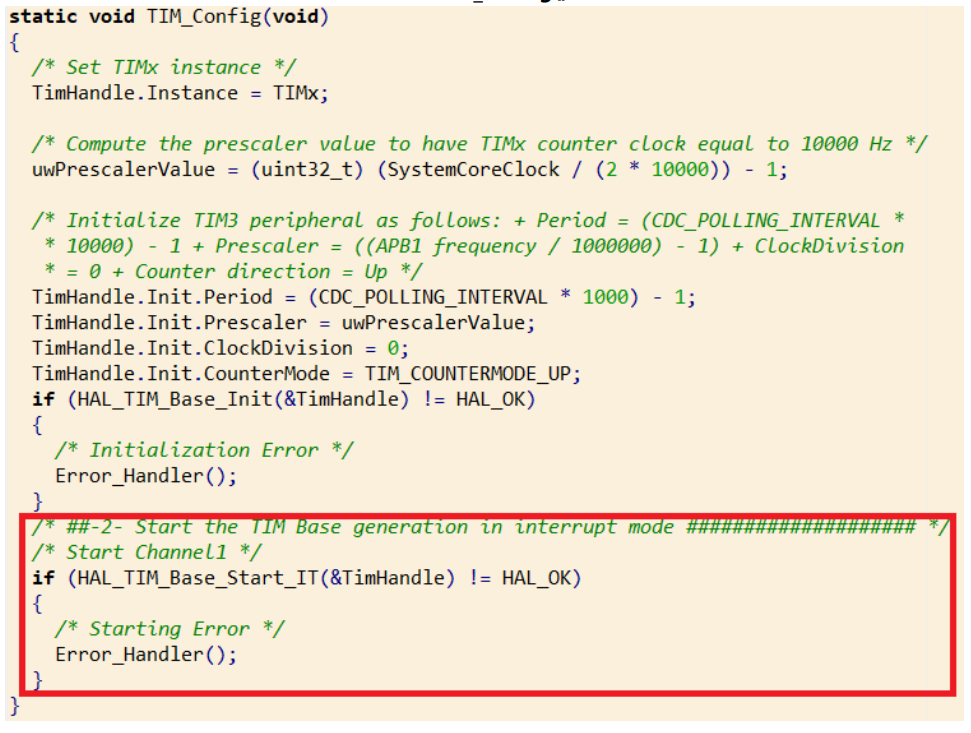

通过在线调试，查看上面的 TIM_Config()函数时，发现了问题。TIM_Config()函数内容如图 2 所示。
图2. TIM_Config()函数
看一下这个红框里的内容，还有图 1 的红框那边的代码，可以发现这个例程中对 TIM3 以中断方式启动了两次，这是否会有问题呢？

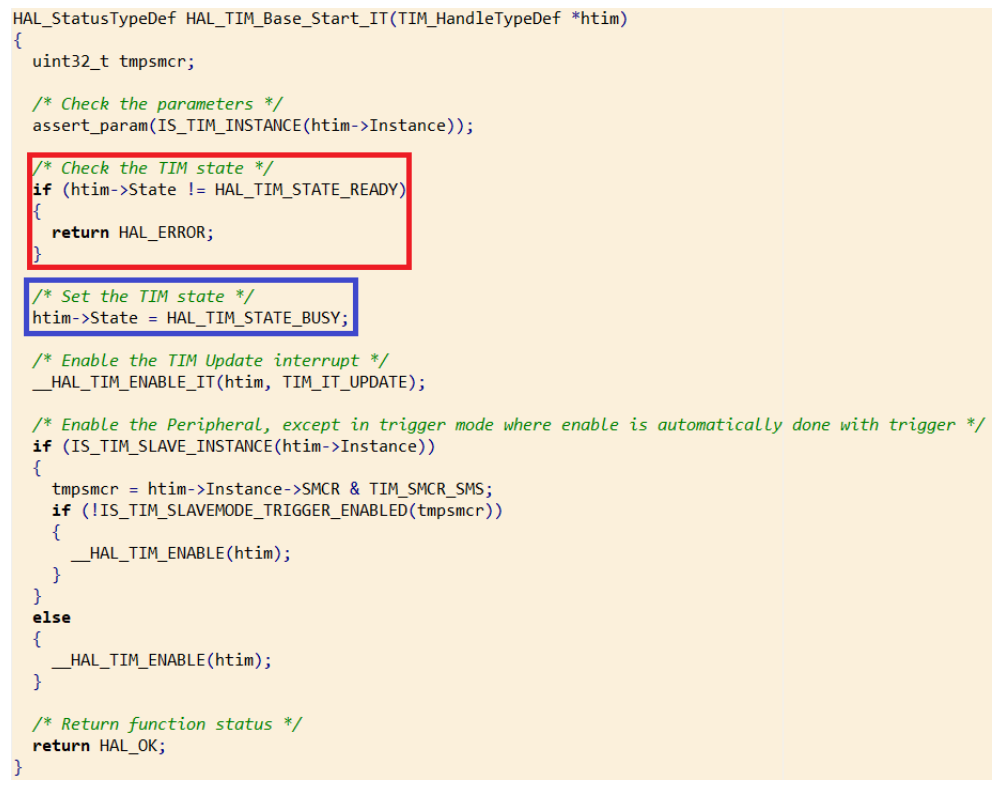

再来看一下 HAL_TIM_Base_Start_IT()函数，如图 3。
图3. HAL_TIM_Base_Start_IT ()函数
从 HAL_TIM_Base_Start_IT()函数的逻辑可以看到，如果连续两次调用，第一次调用时，TIM3 的状态机会变成 HAL_TIM_STATE_BUSY（蓝色框所示），第二次再调用时就会在红色框那边因为状态机不是 HAL_TIM_STATE_READY 而返回 HAL_ERROR，回到 CDC_Itf_Init() 函数就会跳入 Error_Handler()了，从而导致运行可能存在问题。所以，连续调用两次HAL_TIM_Base_Start_IT()函数是不合理的。
2.3. 解决方法

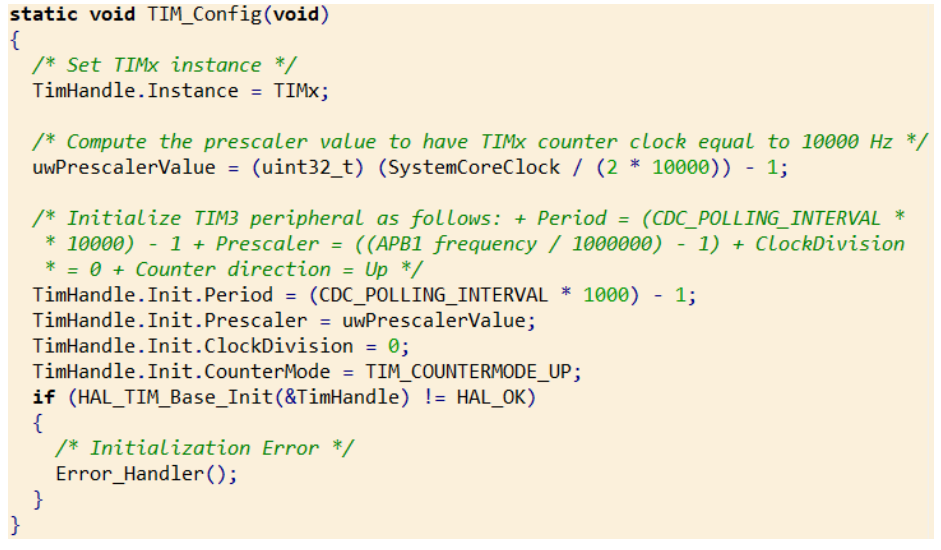

问题找到了后，解决方法也很简单，就是把 TIM_Config()函数中的调用HAL_TIM_Base_Start_IT()的语句去掉，避免重复调用就可以了，如图 4。
图4. 修改后的 TIM_Config()函数
3. 原代码为什么能运行？
细心的朋友们可能就想到了一个问题：你说原代码中就有这个 Bug，那为什么原代码运行得好好的？

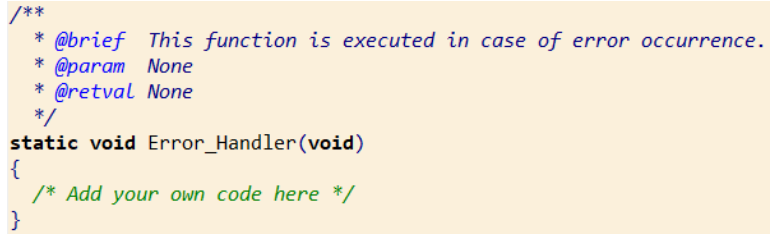

这个问题很好，主要是因为在进行 USB-PD 剥离后在编译时编译器提示 Error_Handler() 重复声明了，在 IAR 中只是警告，在 Keil 中就直接是错误了。来看一下原代码中位于 usbd_cdc_if.c 中的 Error_Handler()，如图 5。
图5. usbd_cdc_if.c 中的 Error_Handler()函数
可以看到，在 Error_Handler()中它没有做任何处理，就直接返回了，所以原代码中即使两次调用 HAL_TIM_Base_Start_IT()导致运行到 Error_Handler()也不会被发现，所以感觉良好而已。

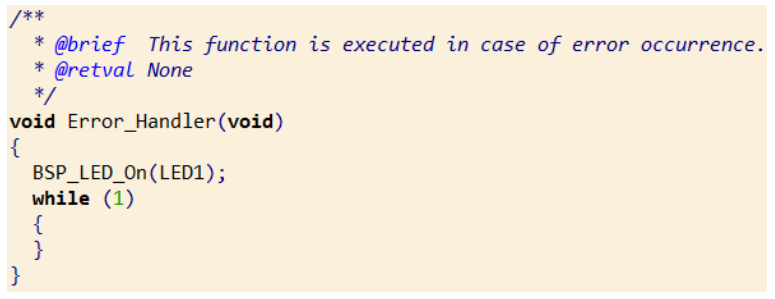

但是在 main.c 中还有一个 Error_Handler()，如图 6。
图6. main.c 中的 Error_Handler()函数

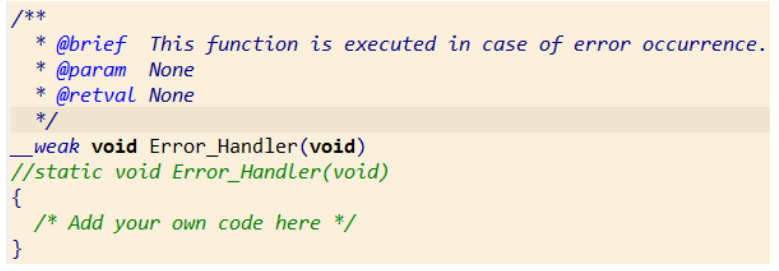

正常来说，运行到 Error_Handler()就该用 while(1)停下来看一下出现了什么情况的。所以在编译出现问题的情况下，对 usbd_cdc_if.c 中的 Error_Handler()进行了修改，声明为 weak，从而使得出现问题的时候，直接运行 main.c 中的 Error_Handler()。usbd_cdc_if.c 中的 Error_Handler()的修改如图 7 所示。
图7. 修改后 usbd_cdc_if.c 中的 Error_Handler()函数
所以，剥离 USB-PD 后测试会死掉的原因就在这，连续两次调用 HAL_TIM_Base_Start_IT()进入了 main.c 的 Error_Handler()，然后死在了 while(1)中。
4. 小结
使用 GitHub 上的 https://github.com/STMicroelectronics/stm32u5-classic-coremw-apps软件包进行基于 USB_USBD_Library 的 STM32U5 的 CDC_Standalone 进行开发的时候，需要注意到此 Bug。如果在开发过程中，遇到 Error_Handler()，可以看看是否这里没有修改。
