研华PCI-1622C 使用RS-422通讯1主多从通讯中断
问题以及处理过程：
1、1622C插电脑上外接一拖八串口线 ，接到外部仪器上有部分仪器连接不上通讯或者不稳定
2、外接1米一拖八串口线通讯正常
3、外接2米一拖八串口线通讯不稳定，更换多根2米一拖八串口线无济于事
4、尝试更换板卡未能解决问题，排除板卡问题
5、尝试更换电脑未能解决问题，排除电脑问题
6、尝试在1622板卡上短接设置120Ω终端电阻，通讯信号稳定了不少。
7、后续持续测试无通讯中断现象。
120欧终端电阻的作用
- 阻抗匹配： 根据ISO 11898标准，CAN总线或RS-485等差分通信电缆的特性阻抗约为120欧姆 。在总线两端并联120欧电阻（等效阻抗60欧），可匹配电缆阻抗，吸收信号能量，避免因阻抗不连续导致的信号反射
- 抑制信号失真： 若不接电阻，信号在传输线末端反射会产生“过冲”或“振铃”，导致波形畸变（如下降沿缓慢），可能触发通信错误 。 实验显示，未接电阻时，隐性电平（逻辑1）无法快速恢复，可能被误判为显性电平（逻辑0），造成数据错误。
用户手册说明书：
通过网盘分享的文件：PCI-16xx_User_Manual_Ed5.pdf
链接: https://pan.baidu.com/s/1YT8-m_GsKDnNV-DCLpCvXA?pwd=QT12 提取码: QT12

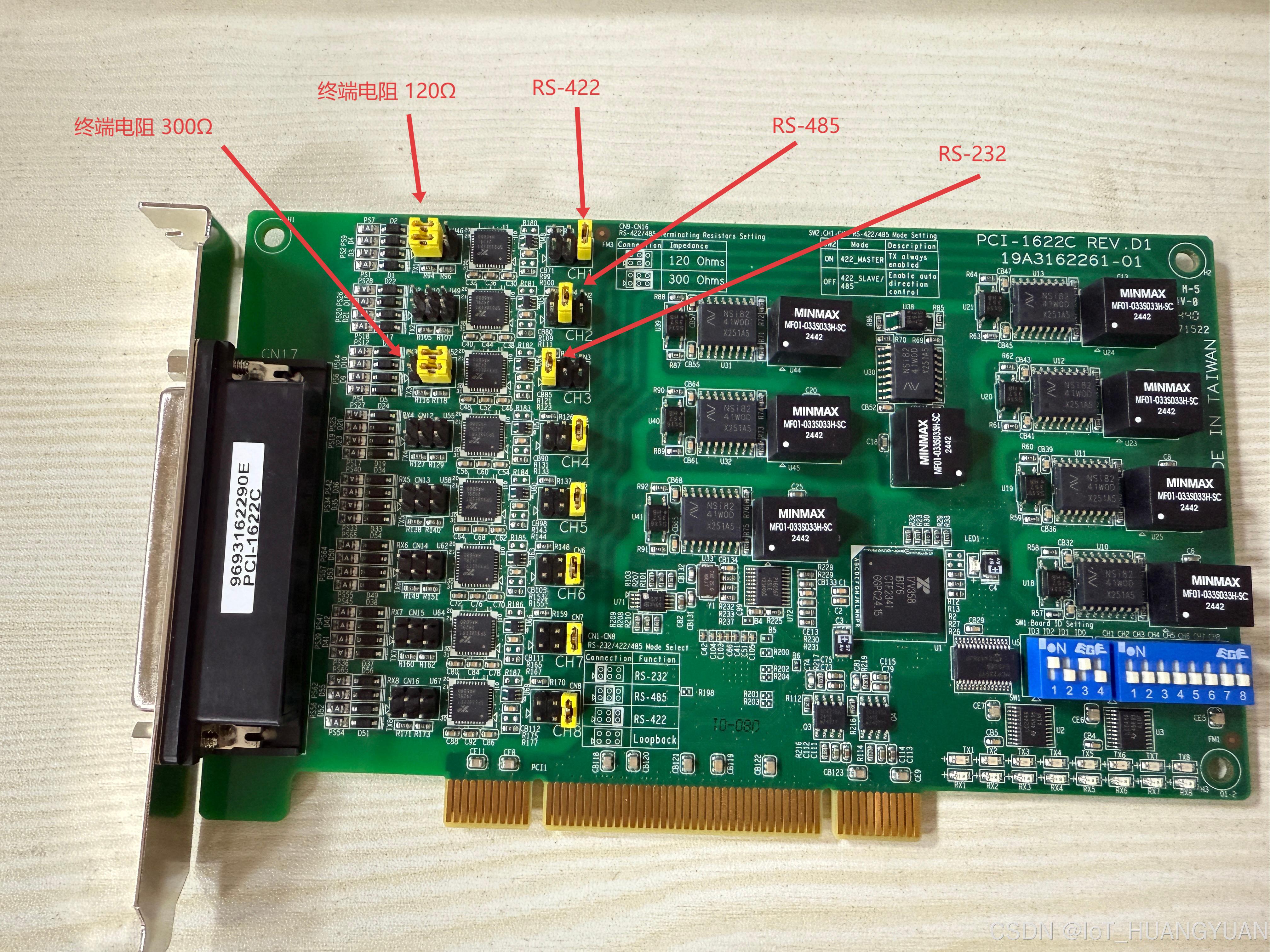

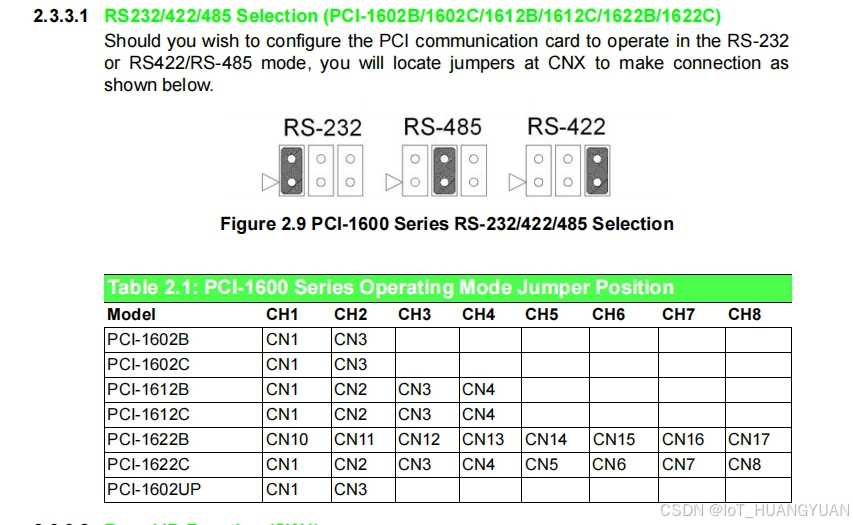

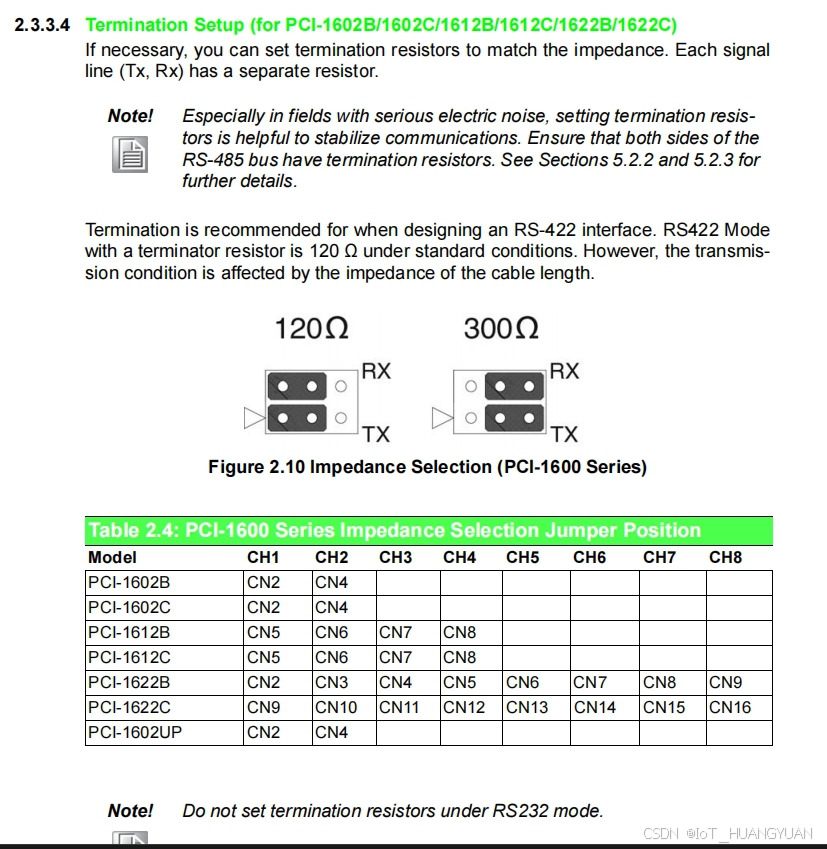

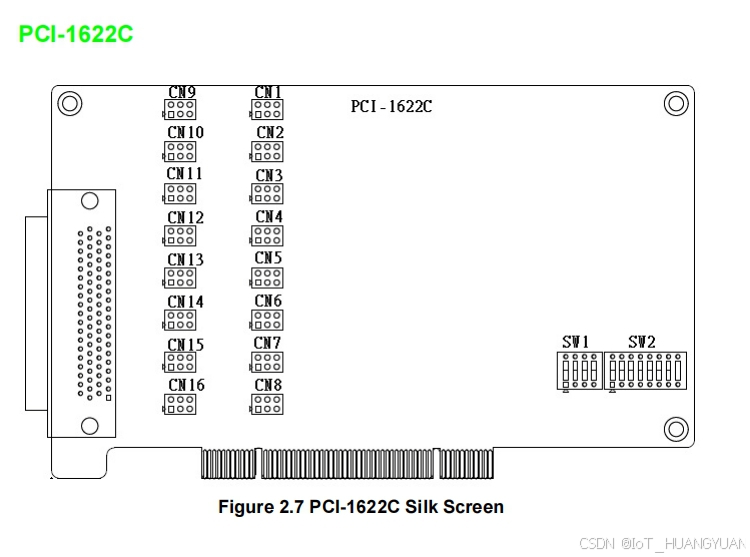

以下是串口卡的短接设置图以及布局图。说明书里都有
