树莓派硬件介绍
在科技的世界里，树莓派就像是一颗璀璨的星星，为电子爱好者和开发者们带来了无限的可能。今天，我们就来详细了解一下树莓派第1阶段涉及的两款热门产品：树莓派5和树莓派Zero 2 W。
树莓派5：性能王者

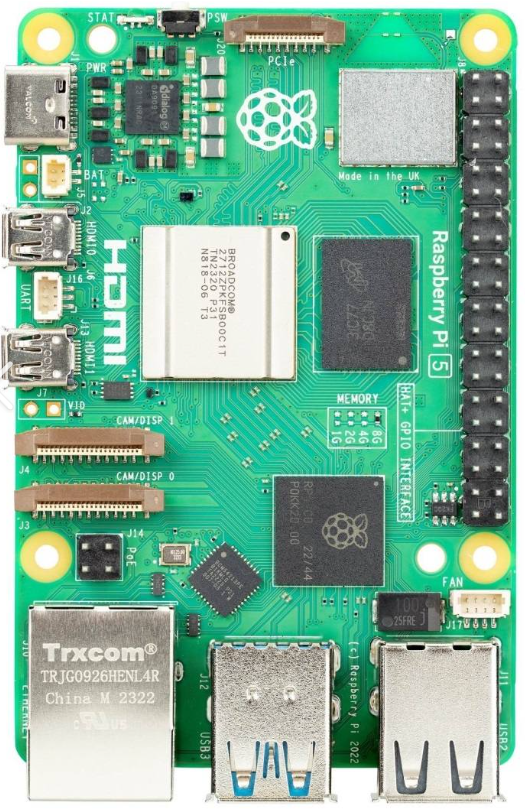

外观展示

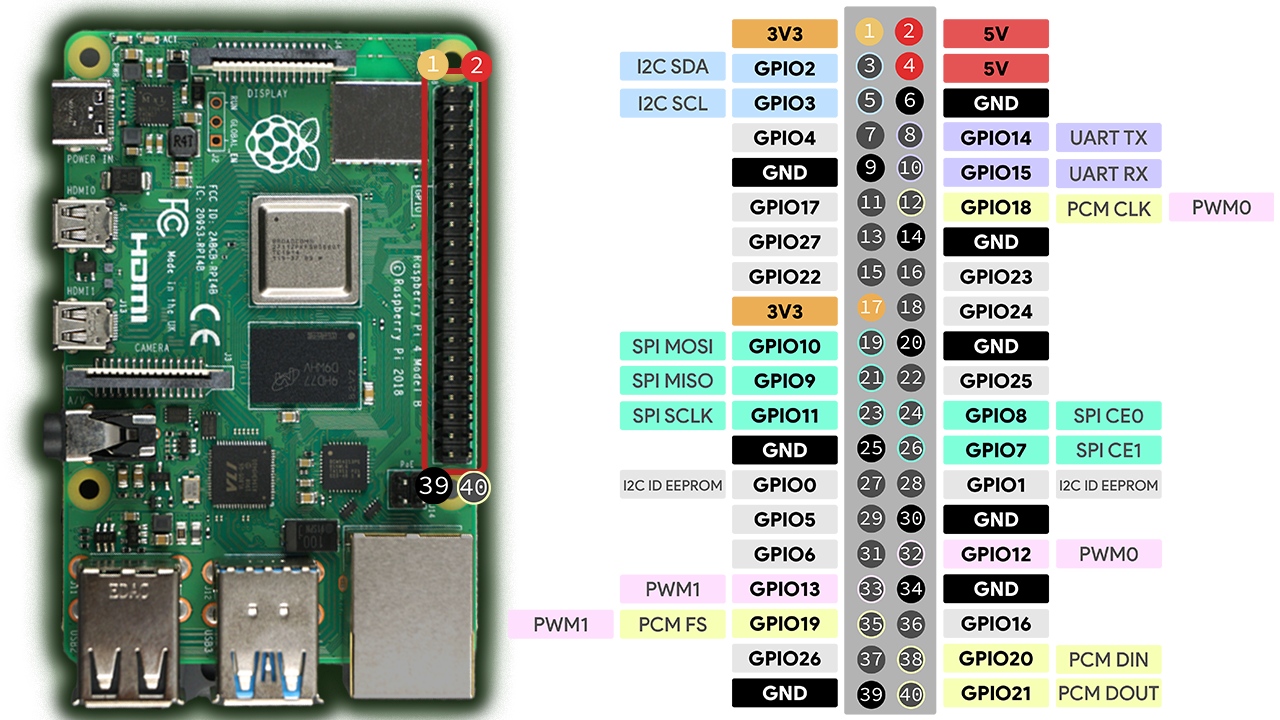

引脚图
认识树莓派5
树莓派5（Raspberry Pi 5）拥有一个40引脚的GPIO（通用输入输出）排针接口，这可是连接各种外部硬件，实现与物理世界互动的关键所在。它的主要特点如下：
- 更强性能：采用四核Arm Cortex - A76处理器，主频高达2.4GHz，性能大幅提升，能轻松应对更复杂的计算任务。就好比一辆高性能跑车，在科技的赛道上飞驰。
- 内存升级：提供多种内存选项，最高支持8GB LPDDR4X内存，大大提升了多任务和大数据处理能力。这就像给你的电脑增加了超大的仓库，能装下更多的数据。
- 丰富接口：
- 40针GPIO接口，兼容多种外设，让你可以随心所欲地连接各种设备。
- USB 3.0接口，支持高速数据传输，就像给数据传输安装了一条高速公路。
- 双千兆以太网口，网络性能更强，让你在网络的海洋中畅游无阻。
- 支持PCIe Gen 2接口，拓展性更好，为你的设备升级提供了更多可能。
- 视频和显示能力：支持4K 60fps视频输出，适合高清视频播放和处理；双HDMI接口，支持双屏显示，让你享受震撼的视觉体验。
- 更快的存储和启动：支持USB 3.0启动和更快的SD卡读写速度，让你的设备秒速启动。
- 增强的无线连接：集成Wi - Fi 6和蓝牙5.0，提供更稳定快速的无线网络连接，让你摆脱线缆的束缚。
- 支持多种通信协议：GPIO支持I2C、SPI、UART、I2S等多种协议，方便连接各种传感器和模块，就像一个万能的连接器。
- 低功耗设计：优化的电源管理，提高能效，适合嵌入式和持续运行场景，就像一个节能小能手。
总结来说，树莓派5是一款性能强大、接口丰富、扩展性好、适合多种应用场景的单板计算机，特别适合对性能和多任务处理有较高要求的用户。

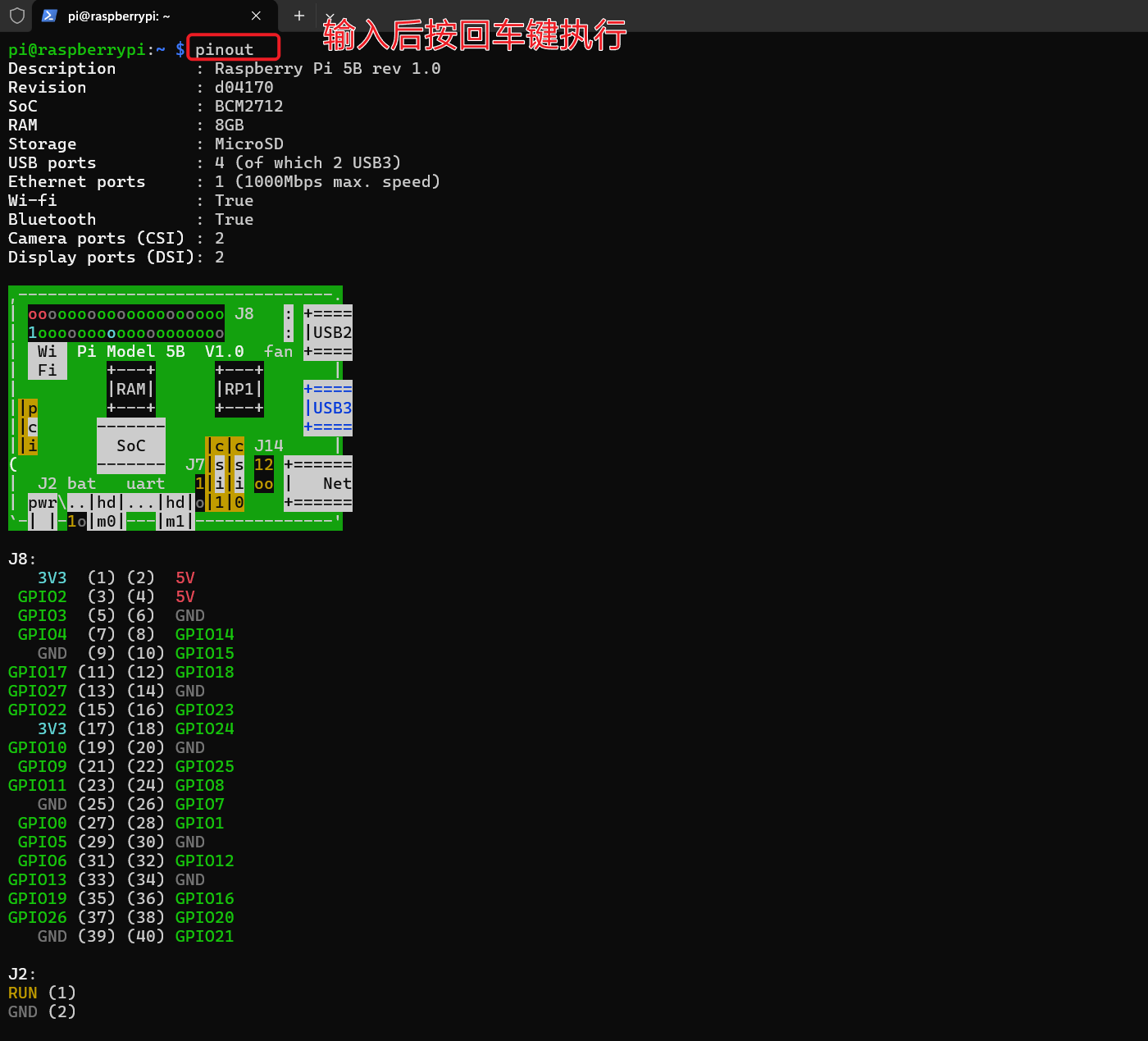

查看Raspberry Pi 5的引脚图
你可以在树莓派系统中直接查看自己的引脚图，只需在终端中输入以下命令：
pinout
输入该命令后，即可看到当前板子的引脚分布图，非常方便！
树莓派Zero 2 W：小巧高性价比之选

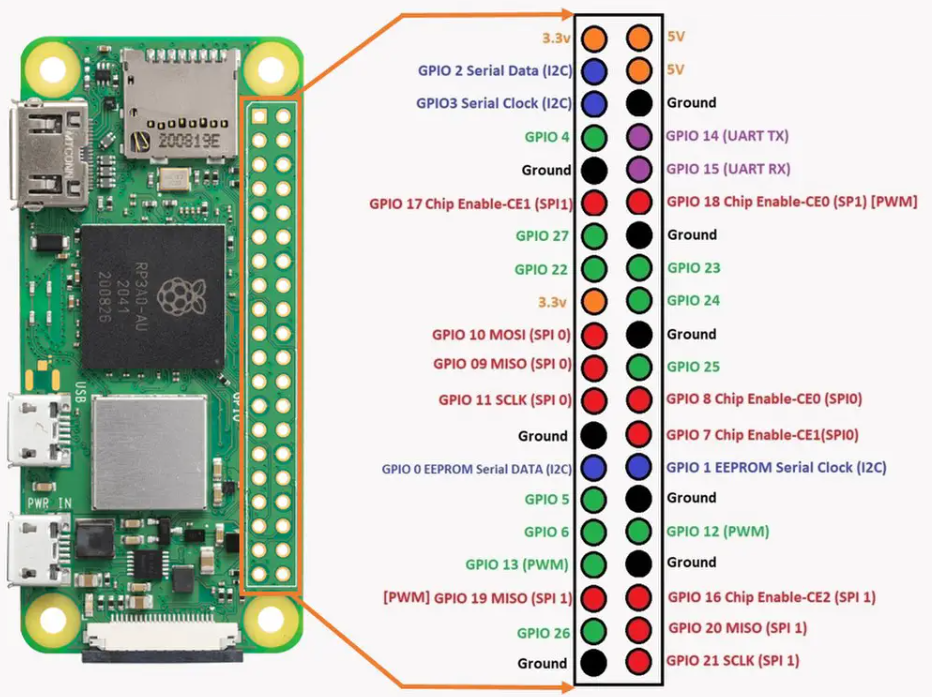

引脚图
认识Raspberry Pi Zero 2 W
Raspberry Pi Zero 2 W是一款小巧、高性价比的单板计算机，非常适合电子学习、DIY项目和物联网设备。它体积虽小，但功能完整，特别适合初学者和预算有限的用户。
主要特点
- 尺寸紧凑，仅65mm x 30mm，就像一个小巧的魔方，方便携带和使用。
- 搭载Broadcom BCM2710A1四核64位处理器（与Raspberry Pi 3类似），性能稳定。
- 512MB RAM，能满足基本的运行需求。
- 板载Wi - Fi（802.11b/g/n）与蓝牙4.2，让你轻松实现无线连接。
- 标准的40针GPIO接口，兼容树莓派4/5的引脚布局，方便你使用各种配件。
- Micro SD卡插槽用于系统和存储，就像一个小型的硬盘。
- 支持CSI摄像头接口（需要额外适配线），让你可以开启摄影之旅。
接口说明
- 40Pin GPIO接口：完全兼容树莓派系列的GPIO引脚，可用于控制LED、读取传感器、通信等。
- Micro - USB OTG接口：用于数据连接或连接外设（需OTG转换线）。
- Mini HDMI：输出显示，分辨率最高支持1080p，让你可以享受清晰的画面。
- CSI摄像头接口：可连接树莓派相机模块（需Zero专用排线）。
支持的通信接口
与树莓派5相比，Zero 2 W支持的通信接口数量有限，但依然可以满足大多数入门需求：
- 1组UART（用于串口通信）
- 1组I2C（用于连接传感器、OLED、键盘等）
- 1组SPI（适用于高速传感器或显示模块）
- PWM（用于控制LED灯、舵机等）
- GPIO通用输入输出

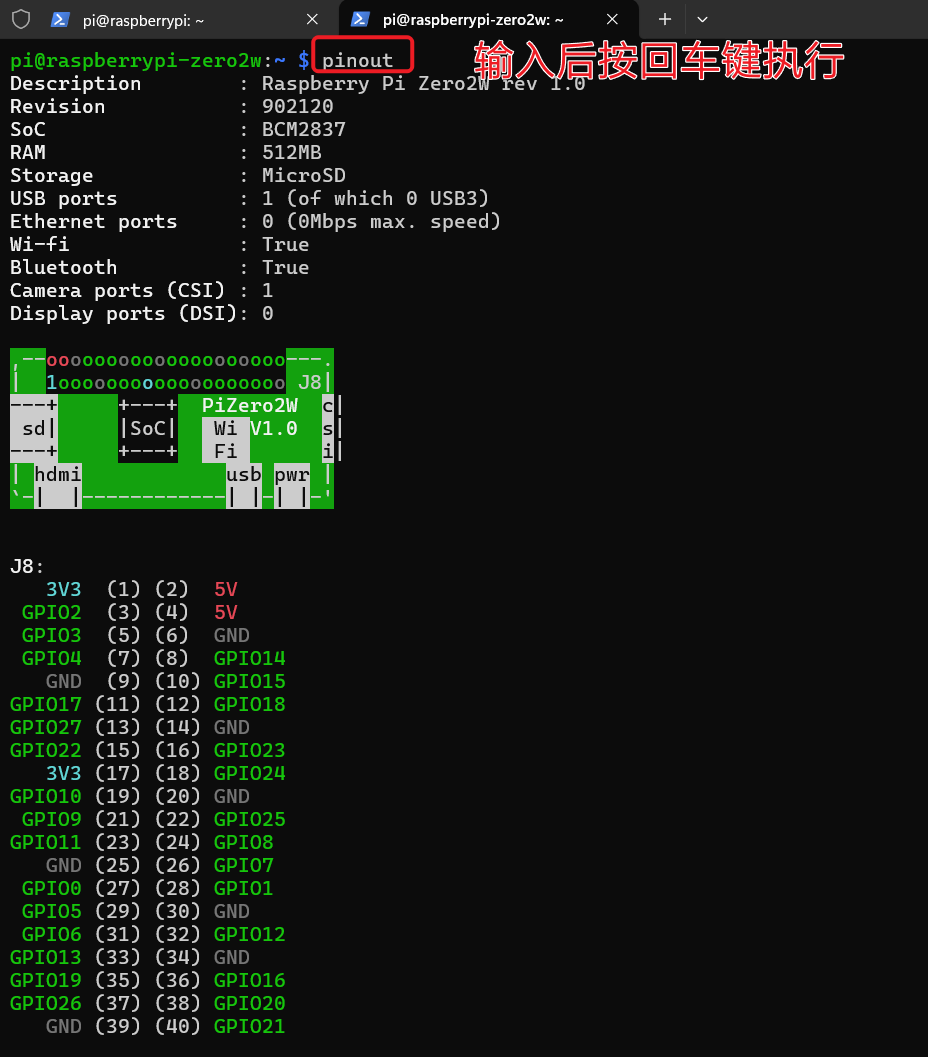

查看Raspberry Pi Zero 2 W的引脚图
同样，你可以在树莓派系统中直接查看自己的引脚图，在终端中输入pinout命令，即可看到当前板子的引脚分布图。
树莓派5 VS 树莓派Zero 2 W
为了让大家更清晰地了解这两款树莓派的区别，我们制作了一个对比表格：
| 特性 | 树莓派 5 | 树莓派 Zero 2 W |
|---|---|---|
| 处理器 | 四核 Arm Cortex - A76，2.4GHz | 四核 Arm Cortex - A53，1GHz |
| 内存 | 最高8GB LPDDR4X | 512MB LPDDR2 |
| GPIO引脚 | 40针标准GPIO | 40针标准GPIO |
| USB接口 | USB 3.0 x2，USB 2.0 x2 | USB 2.0 micro - USB |
| 网络连接 | 双千兆以太网口，Wi - Fi 6，蓝牙5.0 | Wi - Fi 4，蓝牙5.0 |
| 视频输出 | 双4K 60fps HDMI | 无HDMI，仅Mini HDMI 1080p支持 |
| 存储 | microSD卡，支持USB启动 | microSD卡 |
| 扩展接口 | PCIe Gen2支持 | 无PCIe接口 |
| 尺寸 | 88mm x 58mm | 65mm x 30mm |
| 功耗 | 约 7 - 15W | 约 1 - 2W |
| 适用场景 | 高性能计算、多媒体处理、桌面应用 | 低功耗嵌入式、简单物联网项目 |
通过这个表格，我们可以清楚地看到，树莓派5性能强劲，适合对性能要求较高的场景；而树莓派Zero 2 W则小巧便携、功耗低，适合简单的物联网项目和初学者。
如果你想了解更多关于树莓派的详细信息，可以点击这里。相信在树莓派的世界里，你一定能找到属于自己的乐趣和成就！
