一分钟了解IO-Link 系列集线器

一、产品概述

1.1 产品用途

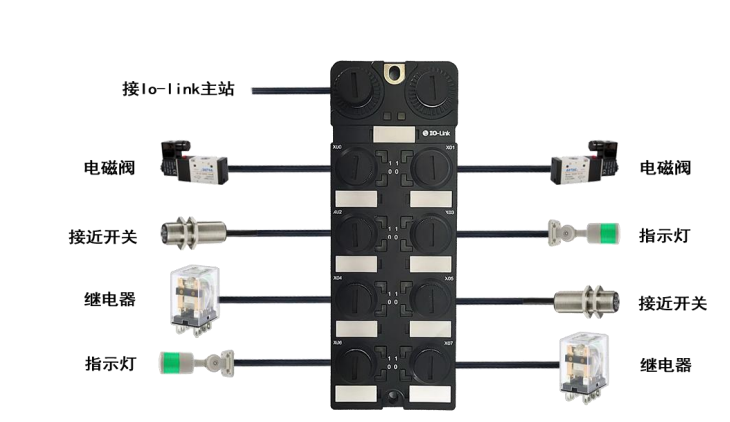

IO-Link 系列集线器是一系列数字量输入输出 I/O 设备，可以将标准开关量

信号接入到此设备。通过此集线器方便的将大量的 I/O 点位接入到 IO-Link 主站，

进而接入到 PLC 控制系统。

IO-Link 通信接口和 8 个 I/O 接口(16 个 IO 点位)均采用 M12 规范的接口形

式。协议符合 IO-Link V1.1 版本要求，支持 COM2 通讯速率，可以连接各品牌

的 IO-Link 主站。

1.2 产品特点

（1）高达 IP67 防护等级。

（2）符合 IO-Link V1.1 标准。

（3）支持 COM2 通讯速率。

（4）I/O 通道可连接标准开关量信号。

（5）单个 I/O 端口最大支持 500mA 输出电流，模块总限流 2A。

（6）LED 状态显示通讯状态以及 I/O 点位状态。

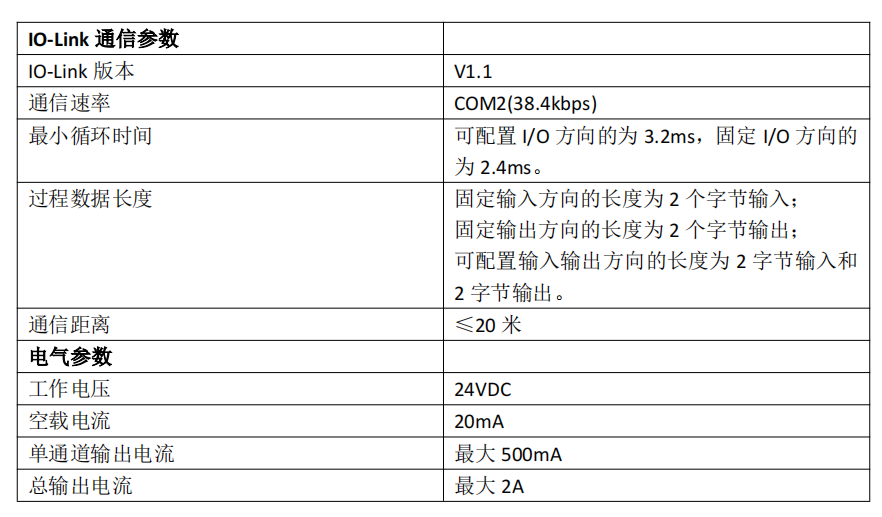

1.3 产品参数

1.4 技术指标

（1）电磁兼容指标：

EFT：level 4;class A

浪涌：level 2;class A

静电：level 3;class A

（2）环境温度：运输和存储：-40℃~+70℃；工作温度：-20℃~+60℃

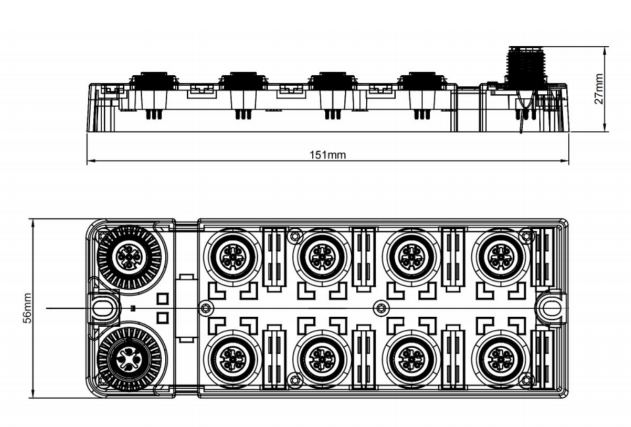

（3）外形尺寸：（长）151mm×（宽）56mm×（厚）27mm

具体操作和接线可主页s
