前言

在学术写作和专业文档排版中，精美的图形往往能更直观地传达信息，增强内容的表现力。LaTeX 作为一款强大的排版系统，虽以其出色的文字和公式排版能力闻名，但在图形绘制方面同样不容小觑。本文将深入探讨如何利用 LaTeX 绘制各种复杂图形，为您的文档增添光彩。

---

一、​LaTeX 绘图工具概览

LaTeX 自身提供了原始的picture环境，可用于绘制一些基本图形，如点、线、矩形、圆和 Bezier 曲线等。然而，由于 LaTeX 本身的限制，其绘图功能较为有限，效果也不尽如人意。随着需求的不断增加，众多功能强大的绘图宏包应运而生，极大地丰富了 LaTeX 的绘图能力。以下是当前较为流行的几种绘图宏包和程序：​

• PSTricks：基于 PostScript 语法的绘图宏包，绘图能力出色。它对老式的latex+dvips编译命令支持最佳，但在现代的几种编译命令下使用不太方便。​
• TikZ & pgf：德国的 Till Tantau 教授在开发著名的 LaTeX 幻灯片文档类beamer时，一并开发了绘图宏包pgf，旨在使其能在pdflatex或xelatex等不同编译命令下使用。TikZ是在pgf基础上封装的宏包，采用类似 METAPOST 的语法，提供了便捷的绘图命令，绘图能力不逊于 PSTricks。​
• METAPOST & Asymptote：METAPOST 脱胎于高纳德为 TEX 配套开发的字体生成程序 METAFONT，绘图能力卓越，且能调用 TEX 引擎向图片中插入文字和公式。Asymptote 在 METAFONT 的基础上更进一步，具备一定类似 C 语言的编程能力，支持三维图像的绘制。

​
这些工具通常既可以作为独立程序，将代码写在单独文件中编译生成图片供 LaTeX 引用，也能借助特殊宏包在 LaTeX 代码中直接使用。接下来，我们将重点介绍功能强大且应用广泛的 TikZ 宏包的使用方法。

二、深入 TikZ 绘图语言

1.调用 TikZ 宏包

在 LaTeX 文档的导言区加载 TikZ 宏包，只需加入\usepackage{tikz}语句，即可开启 TikZ 强大的绘图功能。

1.1 TikZ 坐标与路径

1. 坐标系统：TikZ 支持直角坐标系和极坐标系描述点的位置。在直角坐标下，点的位置表示为(x,y)，其中x和y坐标可以使用 LaTeX 支持的任意单位，默认单位为cm。例如，(2,3)表示横坐标为 2cm，纵坐标为 3cm 的点。极坐标下，点的位置写作(θ:r)，其中θ为极角，单位是度，r为极径。比如，(30:5)表示极角为 30 度，极径为 5cm 的点。我们还可以为点命名，方便后续使用，如\coordinate (A) at (2,3);，之后就可以用(A)来表示该点位置。​
2. 基本路径：TikZ 最基本的路径是两点之间的连线，通过(x1,y1) – (x2,y2)表示，可连续使用表示折线。例如，(0,0) – (1,1) – (2,0)将绘制一条从(0,0)到(1,1)再到(2,0)的折线。若要绘制闭合路径，可在路径末尾使用cycle关键字，如(0,0) – (1,1) – (2,0) cycle将绘制一个三角形。​
3. 其他常用路径​

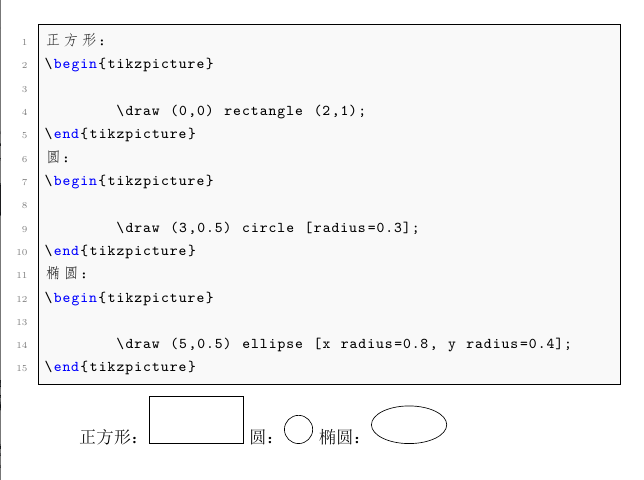

   • 矩形、圆和椭圆：绘制矩形使用(x1,y1) rectangle (x2,y2)，其中(x1,y1)和(x2,y2)分别为矩形对角顶点的坐标。绘制圆使用(x,y) circle (radius=r)，(x,y)为圆心坐标，r为半径。绘制椭圆使用(x,y) ellipse (x radius=rx, y radius=ry)，(x,y)为椭圆中心坐标，rx和ry分别为椭圆在 x 轴和 y 轴方向上的半径。
     例如：

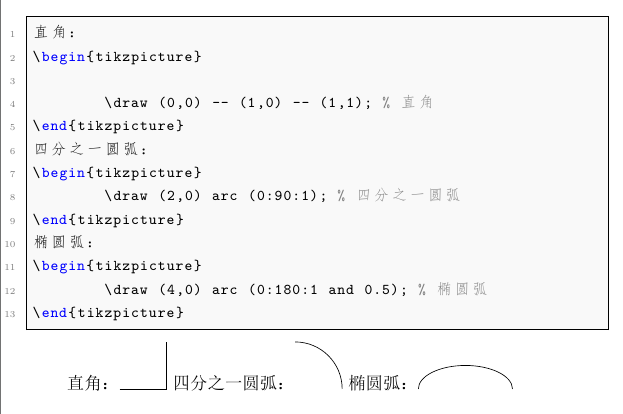

   • 直角、圆弧、椭圆弧：直角可通过特殊的坐标表示和路径绘制实现。绘制圆弧使用(x,y) arc (start angle:end angle:radius)，(x,y)为圆心坐标，start angle和end angle分别为圆弧的起始角度和结束角度，radius为半径。椭圆弧的绘制类似，需指定椭圆的 x 半径和 y 半径。例如：
     -

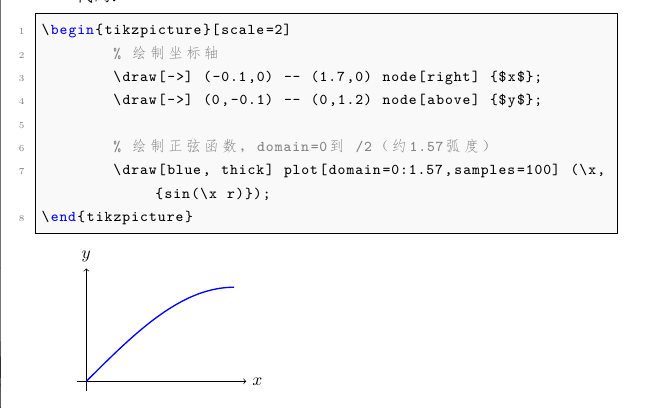

   • 正弦、余弦曲线（1/4 周期）：可通过\draw plot[domain=x1:x2,samples=n] function来绘制，其中domain指定函数定义域，samples指定采样点数，function为具体的函数表达式。例如，绘制 1/4 周期的正弦曲线：

   • 抛物线：使用(x1,y1) parabola (x2,y2)绘制抛物线，也可通过bend关键字控制顶点位置，如(x1,y1) parabola bend (x_mid,y_mid) (x2,y2)。例如：

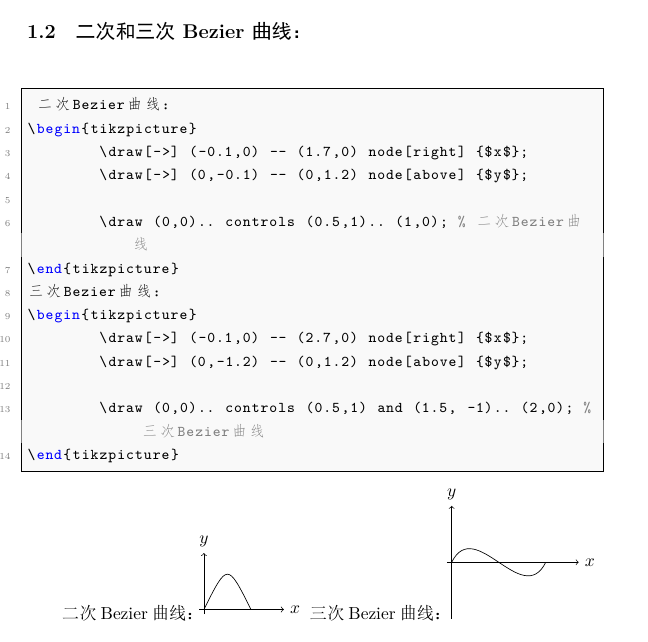

   • 二次和三次 Bezier 曲线：二次 Bezier 曲线使用\draw (x1,y1)… controls (x_ctrl,y_ctrl)… (x2,y2)，其中(x_ctrl,y_ctrl)为控制点坐标。三次 Bezier 曲线则需要两个控制点，语法为\draw (x1,y1)… controls (x_ctrl1,y_ctrl1) and (x_ctrl2,y_ctrl2)… (x2,y2)。例如：

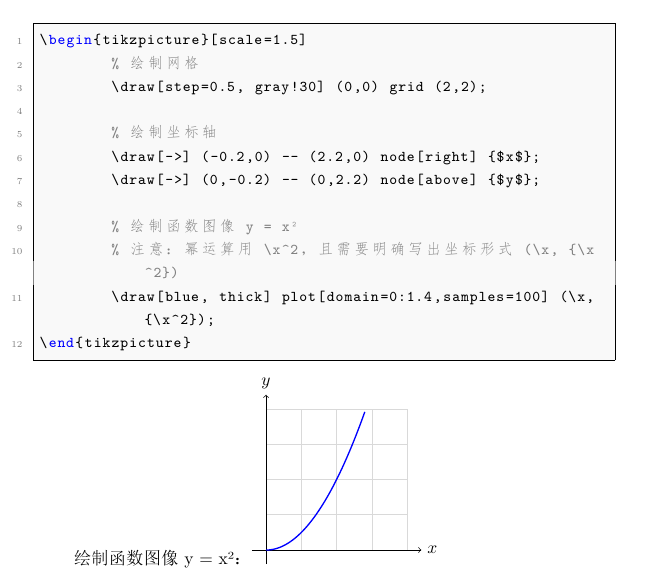

   • 网格、函数图像：绘制网格可使用\draw[step=step_size] (x1,y1) grid (x2,y2)，step_size为网格间距。绘制函数图像同样使用\draw plot命令，通过domain参数精确控制定义域。例如：
     -

2. 在图形中添加元素​

1. 绘制线条与形状：使用\draw命令绘制各种线条和形状，可通过在命令中添加选项来设置线条颜色、粗细、样式（如实线、虚线、点线等）。例如，绘制一条红色粗虚线：\draw[red, thick, dashed] (0,0) – (2,2);。​
2. 添加节点（文字和符号）：节点用于在图形中添加文字、符号或其他元素。使用\node[options] {text} at (x,y);命令，options可设置节点的位置（如above、below、left、right等）、颜色、字体等属性。例如，在点(1,1)处添加一个蓝色、位于上方的节点：\node[blue, above] {示例} at (1,1);。​
3. 填充形状：对于封闭形状，可使用\fill[color] path;命令进行填充。例如，填充一个绿色的矩形：\fill[green] (0,0) rectangle (1,1);。

3. 绘制复杂图形示例

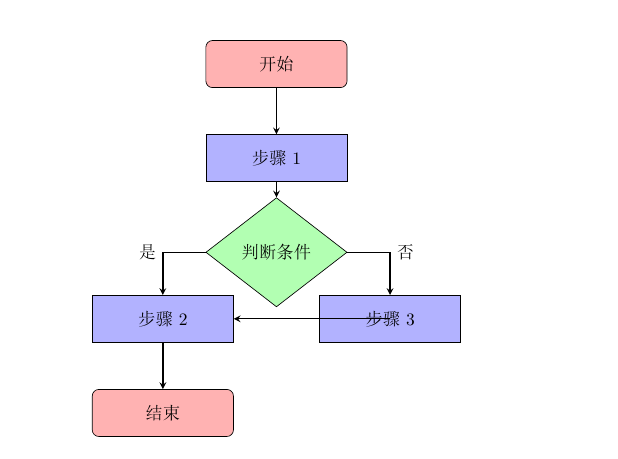

绘制流程图​

流程图在学术和工作中广泛应用，用于展示流程、步骤和逻辑关系。使用 TikZ 绘制流程图时，可通过定义不同形状的节点（如矩形表示步骤，菱形表示判断等），并使用带箭头的线条连接节点来实现。

\begin{tikzpicture}[node distance=2cm,startstop/.style={rectangle, rounded corners, minimum width=3cm, minimum height=1cm,text centered, draw=black, fill=red!30},process/.style={rectangle, minimum width=3cm, minimum height=1cm, text centered, draw=black, fill=blue!30},decision/.style={diamond, minimum width=3cm, minimum height=1cm, text centered, draw=black, fill=green!30},arrow/.style={thick,->,>=stealth}]% 开始节点\node (start) [startstop] {开始};% 第一个处理步骤\node (process1) [process, below of=start] {步骤1};% 决策节点\node (decision1) [decision, below of=process1] {判断条件};% 两个分支处理步骤\node (process2) [process, below left of=decision1, xshift=-1cm] {步骤2};\node (process3) [process, below right of=decision1, xshift=1cm] {步骤3};% 结束节点\node (end) [startstop, below of=process2] {结束};% 连接线条\draw [arrow] (start) -- (process1);\draw [arrow] (process1) -- (decision1);\draw [arrow] (decision1) -| node[anchor=east] {是} (process2);\draw [arrow] (decision1) -| node[anchor=west] {否} (process3);\draw [arrow] (process2) -- (end);\draw [arrow] (process3) |- (process2);\end{tikzpicture}

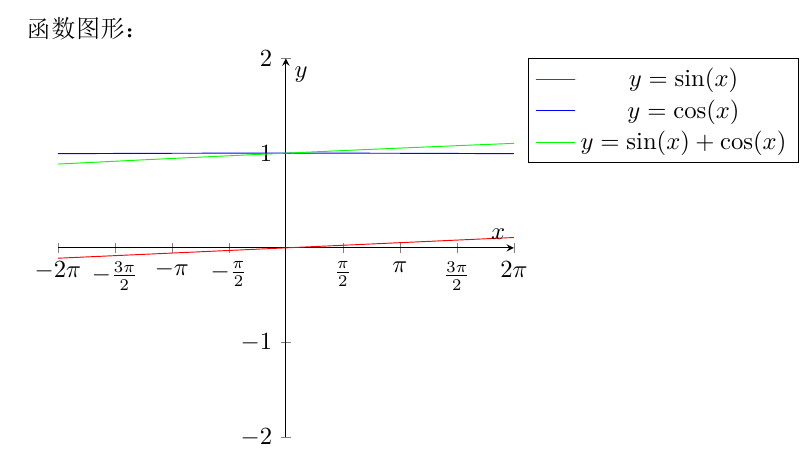

绘制数学图形（如函数图像组合）

在数学领域，常需要绘制复杂的函数图像组合，以展示函数之间的关系。下面以绘制正弦函数、余弦函数及其和函数的图像为例：

	\begin{tikzpicture}\begin{axis}[axis lines = middle,xlabel = \(x\),ylabel = \(y\),xmin=-2*pi,xmax=2*pi,ymin=-2,ymax=2,xtick={-2*pi,-3*pi/2,-pi,-pi/2,0,pi/2,pi,3*pi/2,2*pi},xticklabels={\(-2\pi\),\(-\frac{3\pi}{2}\),\(-\pi\),\(-\frac{\pi}{2}\),\(0\),\(\frac{\pi}{2}\),\(\pi\),\(\frac{3\pi}{2}\),\(2\pi\)},ytick={-2,-1,0,1,2},legend pos=outer north east  % 将图例放在图表外部右上角]\addplot[domain=-2*pi:2*pi, samples=100, red] {sin(x)};\addlegendentry{\(y = \sin(x)\)}\addplot[domain=-2*pi:2*pi, samples=100, blue] {cos(x)};\addlegendentry{\(y = \cos(x)\)}\addplot[domain=-2*pi:2*pi, samples=100, green] {sin(x)+cos(x)};\addlegendentry{\(y = \sin(x)+\cos(x)\)}\end{axis}\end{tikzpicture}

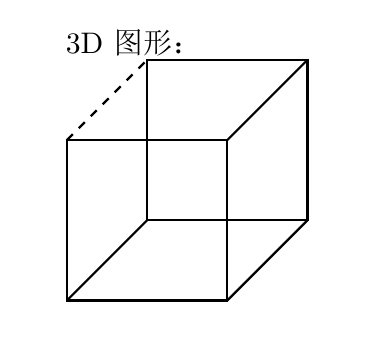

绘制复杂几何图形（如立体几何图形）

对于立体几何图形，TikZ 同样能胜任。通过巧妙设置坐标和视角，可绘制出具有立体感的图形。以下是一个简单的正方体绘制示例：

\begin{tikzpicture}[scale=2,% 更合理的3D坐标系定义，增强立体感x={(1cm,0cm)},        % x轴向右y={(0cm,1cm)},        % y轴向里z={(0.5cm,0.5cm)}     % z轴向右上方]% 定义立方体的8个顶点\coordinate (A) at (0,0,0);\coordinate (B) at (1,0,0);\coordinate (C) at (1,1,0);\coordinate (D) at (0,1,0);\coordinate (A') at (0,0,1);\coordinate (B') at (1,0,1);\coordinate (C') at (1,1,1);\coordinate (D') at (0,1,1);% 绘制底面（可见面用实线）\draw[thick] (A) -- (B) -- (C) -- (D) -- cycle;% 绘制顶面（可见面用实线）\draw[thick] (A') -- (B') -- (C') -- (D') -- cycle;% 绘制连接棱（前面可见的用实线，后面被遮挡的用虚线）\draw[thick] (A) -- (A');\draw[thick] (B) -- (B');\draw[thick] (C) -- (C');\draw[dashed, thick] (D) -- (D');  % 这条棱被遮挡，用虚线\end{tikzpicture}

4. 学习资源与技巧

官方文档与教程​

TikZ 的官方手册是学习其功能的权威资料，可通过运行命令texdoc tikz在本地查看，也可在 TikZ/PGF 官方网站获取最新版手册。此外，网络上有大量关于 TikZ 的教学文章和实例演示，如一些技术博客和社区网站，能帮助您快速上手。​

在线图形编辑器​

一些支持 TikZ 的在线图形编辑器，如 TeXample TikZ 在线编辑平台，允许您直观地设计图形并实时预览效果，降低了图形制作的难度，尤其适合初学者。​

相关书籍与开源示例​

选择一本专注于 LaTeX 图形绘制的专业书籍，可进行系统化学习。同时，互联网上众多公开的 LaTeX 项目文档中包含丰富的 TikZ 图形代码片段，研究这些示例能加深对绘图逻辑的理解，借鉴其中的设计思路。

---

总结

通过本文对 LaTeX 绘图工具的介绍，特别是对 TikZ 宏包的深入讲解和复杂图形绘制示例，对在 LaTeX 中绘制复杂图形有了更全面的认识和掌握。虽然学习过程可能需要花费一些时间和精力，但一旦熟练掌握，能够在 LaTeX 环境中轻松创建出高质量、与文档风格完美融合的图形，为学术写作、报告制作等工作增添强大助力。
