15-TPS65261 4.5V 至 18V 输入电压、3A/2A/2A 输出电流三路同步降压转换器

TPS65261

1.简介

工作输入电源电压范围（4.5V 至 18V）• 反馈基准电压为 0.6V ±1%• 最大连续输出电流：3A/2A/2A• 可调节时钟频率范围为 250 kHz 至 2 MHz• 针对每次降压的专用使能引脚和软启动引脚• 自动加电/断电序列• 轻载条件下的的脉冲跳跃模式 (PSM)（仅限TPS65261）• 输出电压电源正常状态指示器• 输入电压电源故障指示器• 热过载保护。

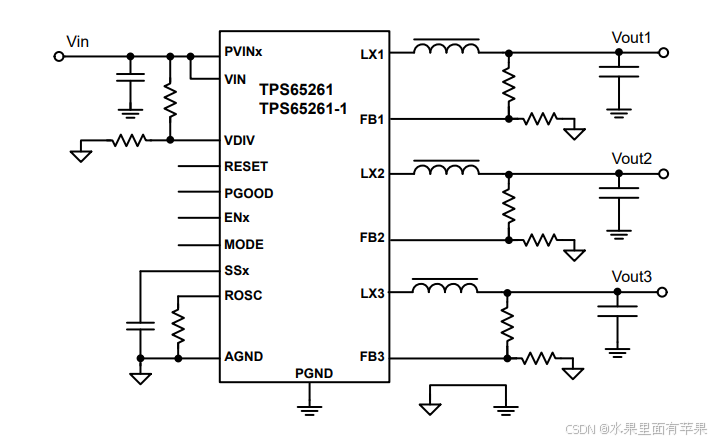

2.典型应用

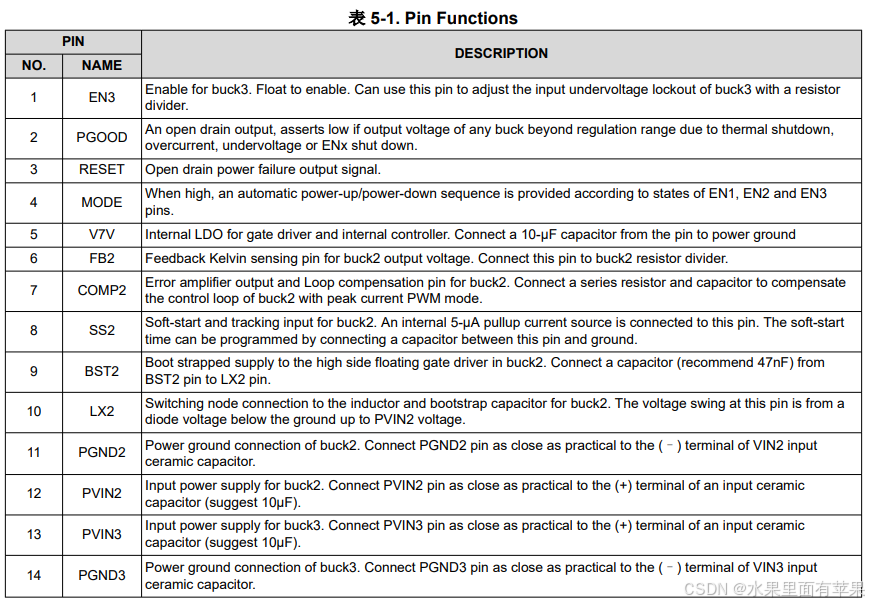

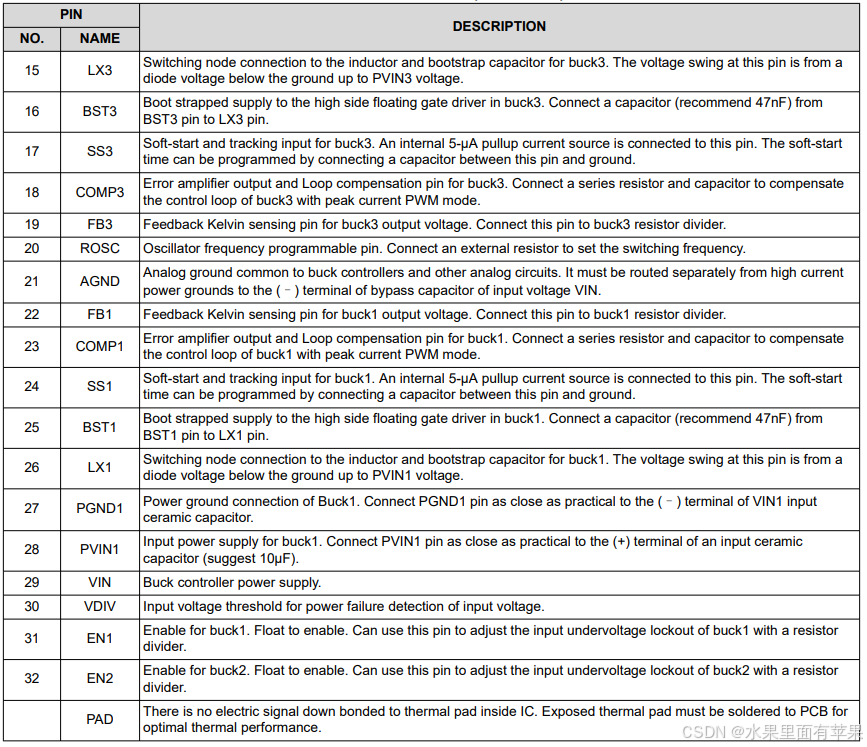

3.引脚说明

1.分压电阻使能通道3
2.PGOOD信号，某一路异常输出低电平
3.开楼输出电源故障信号
4.高电平时根据EN1EN2EN3的状态自动执行开关
5.内部的LDO，借一个电容到地
6.2通道反馈引脚
7.通道2的误差放大器输出
8.通道2软起动，5uA电流源
9.通道2高侧栅极驱动
10.通道2电感
11.通道2的地
12.通道2的电源输入
13.通道3的电源输入
14.通道3的地
15.通道3电感
16.通道3高侧栅极驱动
17.通道3软起
18.通道3的误差放大器输出
19.3通道反馈引脚
20.通过外部电阻器设定开关频率
21.模拟地
22.1通道反馈引脚
23.通道1的误差放大器输出
24.通道1的软起
25.通道1高侧栅极驱动
26.通道1电感
27.通道1的地
28.通道1的电源输入
29.BUCK电源输入
30.输入电压检测故障阈值
31.分压电阻使能通道1
32.分压电阻使能通道2
PAD.散热

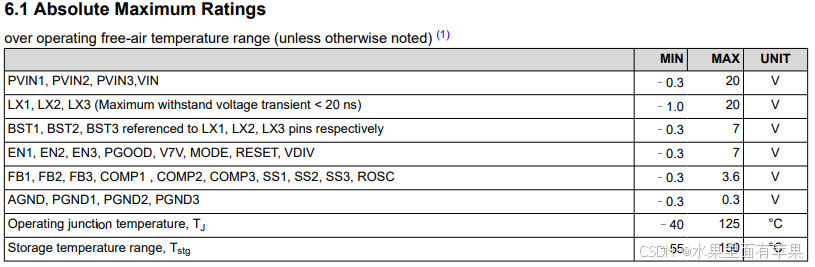

4.最大绝对值

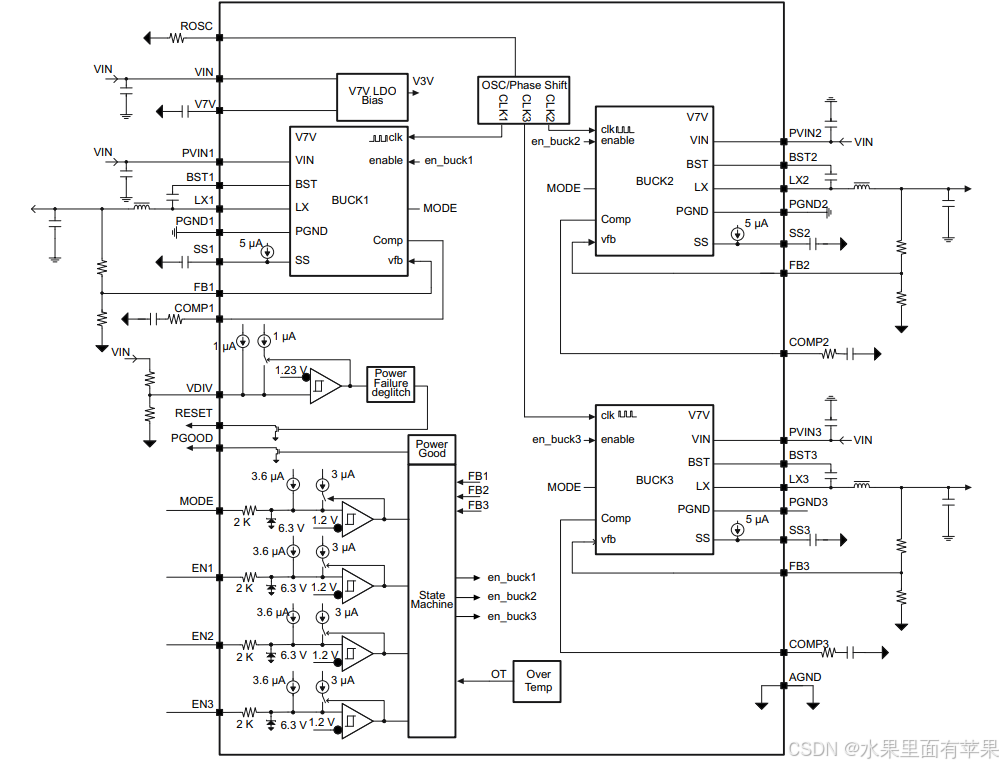

5.内部框图

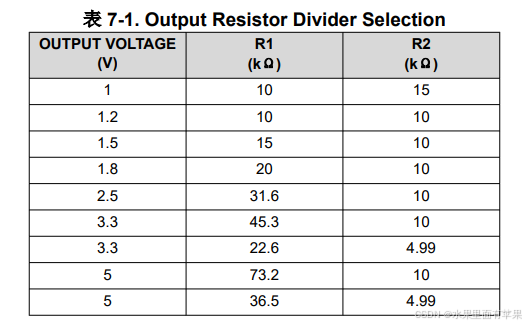

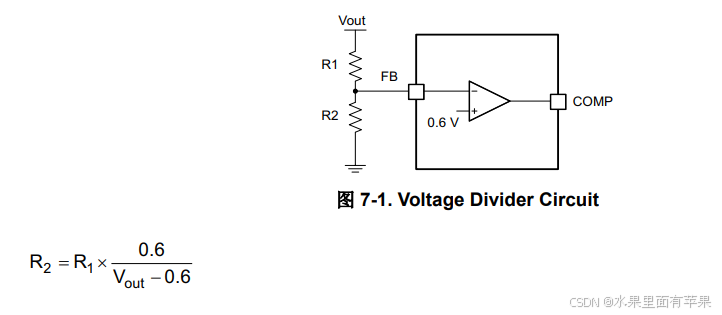

6.电压调整

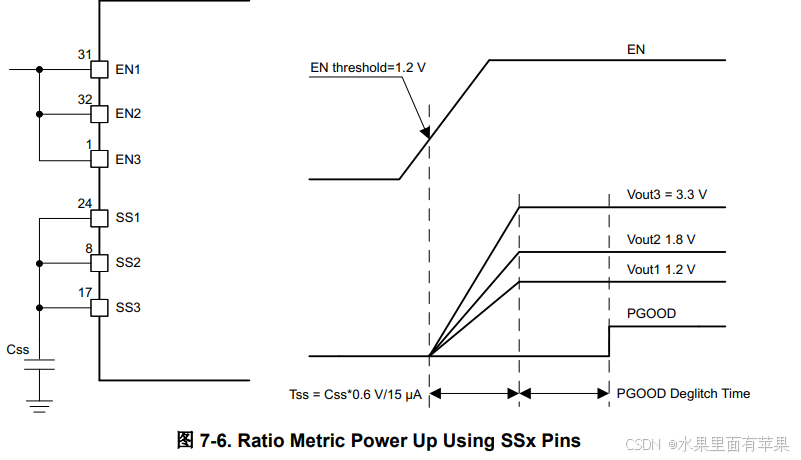

7.软起动时间

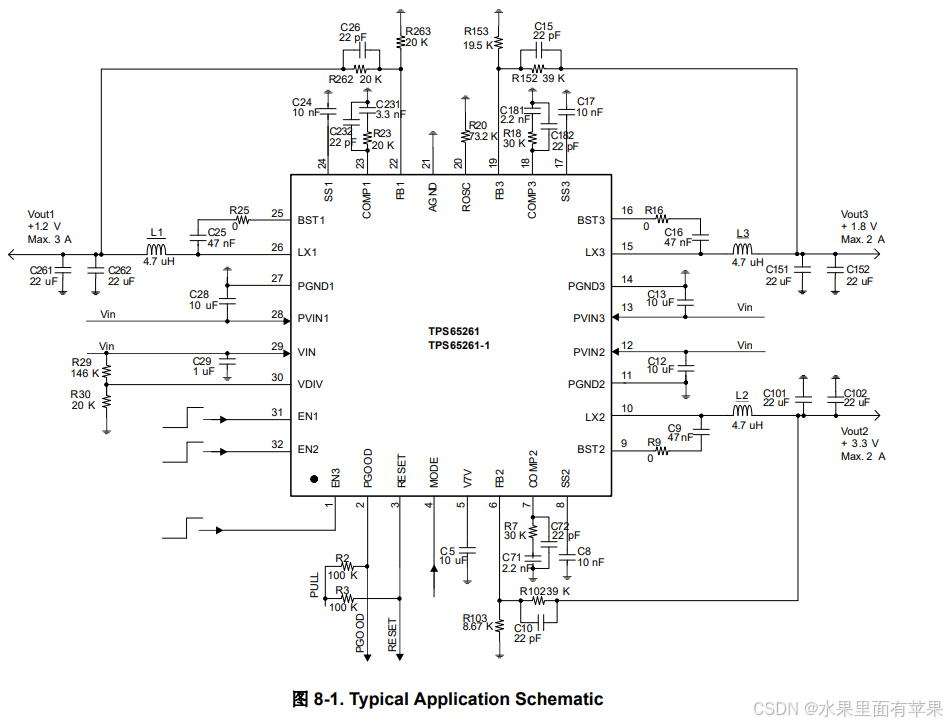

8.典型应用
