类

一般矩形框代表类，类图分为三层，第一层显示类的名称，如果是抽象类，则就用斜体显示，如果是接口，则使用<<interface>>；第二层是类的特性，通常就是字段和属性；第三层是类的操作，通常是方法或行为。
注意前面的符号， ‘+’ 表示 public ， ‘-’ 表示 private ， ‘#’ 表示
protected。
有时候，如果是接口，uml类图中的矩形框在名字前面有I标识或者<<interface>>标识，
而普通的class一般是C标识，抽象类是A标识。这些属于看到明白什么意思就行。

具体来说：
<<interface>>是UML中表示接口的标准图形符号。

名称使用斜体是UML中表示抽象类的标准图形符号。

I、A、C作为前缀是编程实践中的命名约定，而不是UML本身的图形符号规范。

普通类

在这里插入图片描述

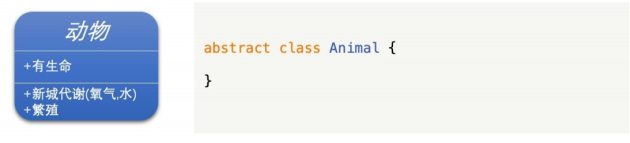

抽象类

在这里插入图片描述

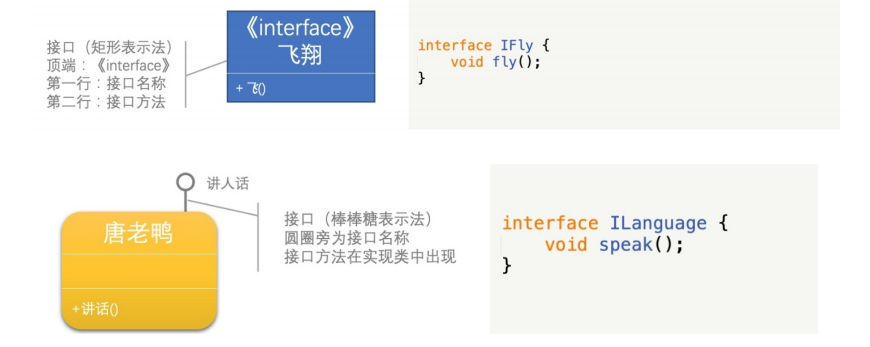

接口

在这里插入图片描述

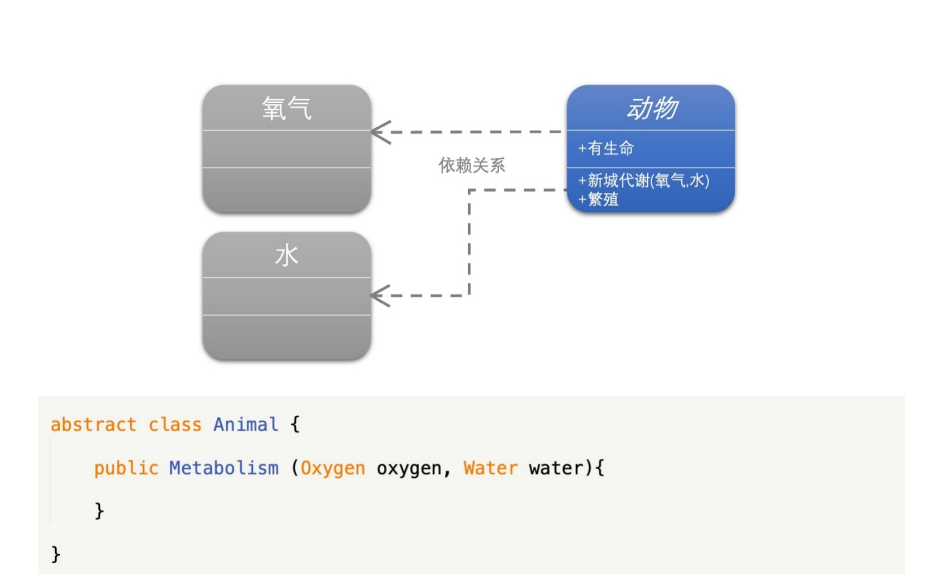

关系

继承关系

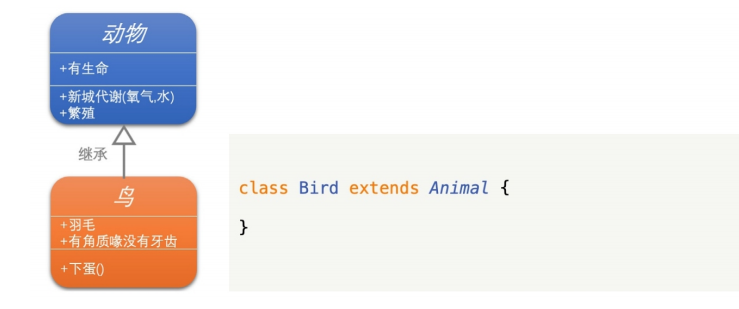

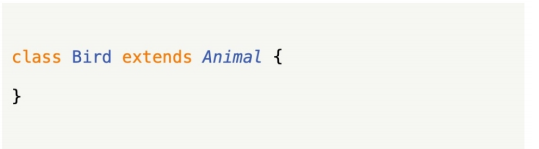

继承关系用空心三角形+实线表示
在这里插入图片描述

实现接口

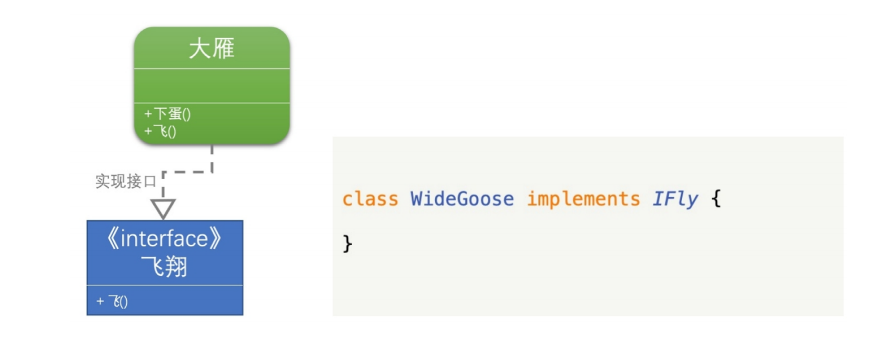

实现接口用空心三角形+虚线来表示
在这里插入图片描述

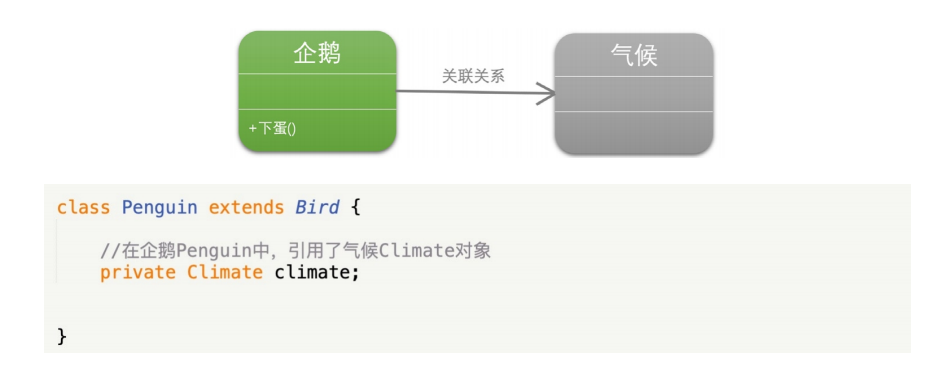

关联关系

用实线箭头来表示
在这里插入图片描述

聚合关系

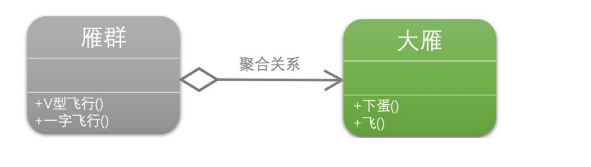

聚合关系用空心的菱形+实线箭头来表示

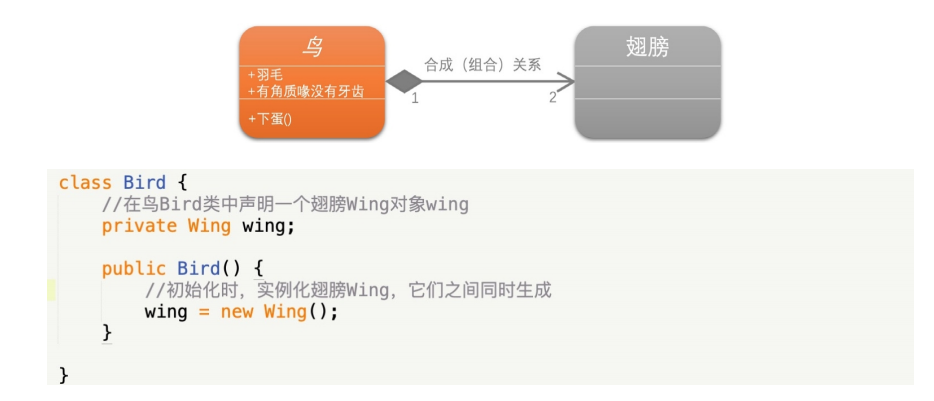

聚合表示一种弱的’拥有’关系，体现的是A对象可以包含B对象，但B对象不是A对象的一部分。具体来说，就是A 类拥有 B 类对象，但 B 类对象可以脱离 A 类独立存在；同时他们的生命周期是分离的。注意：这个生命周期分离区别组合。
例如：大雁与雁群这两个类，大雁是群居动物，每只大雁都属于一个雁群，一个雁群可以有多只大雁。所以它们之间就满足聚合（Aggregation）关系

在这里插入图片描述

// 大雁类
public class Goose {private String name;public Goose(String name) {this.name = name;}public void fly() {System.out.println(name + " 正在飞行...");}public String getName() {return name;}
}

import java.util.List;public class GooseGroup {private List<Goose> geese;public GooseGroup(List<Goose> geese) {this.geese = geese;}public void groupFly() {System.out.println("雁群开始集体飞行：");for (Goose goose : geese) {goose.fly();}}
}

import java.util.Arrays;public class Main {public static void main(String[] args) {Goose g1 = new Goose("大雁A");Goose g2 = new Goose("大雁B");// Goose 对象可以独立创建GooseGroup group = new GooseGroup(Arrays.asList(g1, g2));// 雁群中可以调用大雁的方法group.groupFly();// 即使雁群销毁，大雁也可以继续存在g1.fly();  // 单独飞行}
}
