市电有电检测电路

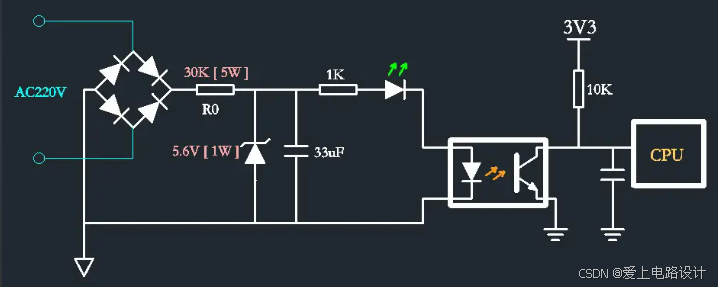

有些控制电路中需要检测市电，本电路采用 5.6V稳压管通过 30K电阻对整流后的电路进行稳压，再通过光耦把信号转换成数字信号，提供到后级的单片机检测电路。

本市电有电检测电路使用光电耦合器作隔离。

串联功率电阻R0计算：

P = U/R = (310V-5.6V)/30K = 3.09W

稳压管最大电流：

I = (310V-5.6V)/30K = 10mA

---
