电子板原理功能区解析与PlantUML图示

news 2025/7/28 9:21:06

本文详细解析了电子电路板的功能分区、主要作用及常见元器件的工作原理，旨在为初学者提供通俗易懂的解释。文章涵盖了电源管理区、信号处理区、控制区、接口区和保护区的功能与元器件组成，并通过PlantUML生成框架图、流程图、关系图和信号流向图，直观展示电子板的工作机制。希望通过图文结合的方式，帮助新手快速理解电子板的设计与运行原理。

一、电子板功能区划分及主要作用

电子电路板（PCB，Printed Circuit Board）是电子设备的核心，承载各种元器件并实现特定功能。根据功能不同，电子板通常分为以下几个主要功能区：

电源管理区
- 主要作用：提供稳定的电源供应，转换输入电压（如交流转直流或降压/升压），确保其他功能区正常工作。
- 常见场景：手机充电电路、电脑电源模块。
- 元器件：变压器、整流器、稳压器、电容器、电源管理芯片（PMIC）。
信号处理区
- 主要作用：处理输入信号（如模拟信号转数字信号、信号放大或滤波），为控制区提供可靠的数据。
- 常见场景：音频信号处理、无线通信模块。
- 元器件：运算放大器、模数转换器（ADC）、数模转换器（DAC）、电容器、电阻器。
控制区
- 主要作用：作为电路板“大脑”，执行逻辑运算、控制信号流向和设备行为。
- 常见场景：微控制器（MCU）控制电机、传感器数据处理。
- 元器件：微控制器（MCU）、微处理器（MPU）、晶体振荡器、电阻器。
接口区
- 主要作用：实现电路板与外部设备的通信，如USB、HDMI或传感器接口。
- 常见场景：USB充电接口、蓝牙模块连接。
- 元器件：连接器、收发器芯片、电感器、电阻器。
保护区
- 主要作用：保护电路免受过压、过流、静电等损害，确保系统稳定运行。
- 常见场景：防雷击保护、过载保护。
- 元器件：保险丝、瞬态抑制二极管（TVS）、电感器、电容器。

二、元器件及其工作原理

以下是各功能区常见元器件的工作原理及作用，附带简化的示意图（基于文字描述，结合PlantUML生成实际图形）。

1. 电源管理区元器件

变压器
- 作用：将输入电压（交流或直流）转换为适合电路的电压。
- 工作原理：利用电磁感应原理，通过初级线圈和次级线圈的匝数比改变电压大小。
- 示意图描述：交流输入 -> 初级线圈 -> 磁芯 -> 次级线圈 -> 输出电压。
整流器（二极管）
- 作用：将交流电（AC）转换为直流电（DC）。
- 工作原理：二极管只允许电流单向通过，滤除交流信号的负半周期。
- 示意图描述：交流输入 -> 二极管桥 -> 直流输出。
稳压器
- 作用：稳定输出电压，防止电压波动。
- 工作原理：通过反馈电路调整输出，确保电压恒定（如7805输出5V）。
- 示意图描述：输入电压 -> 稳压芯片 -> 稳定输出。
电容器
- 作用：储存电荷，滤除电压中的高频噪声。
- 工作原理：在电场中储存能量，平滑电压波动。
- 示意图描述：电压输入 -> 电容并联 -> 稳定电压输出。

2. 信号处理区元器件

运算放大器（Op-Amp）
- 作用：放大微弱信号或进行信号比较。
- 工作原理：通过差分输入放大电压差，常用于信号调理。
- 示意图描述：输入信号 -> 运算放大器 -> 放大输出。
模数转换器（ADC）
- 作用：将模拟信号转换为数字信号。
- 工作原理：通过采样和量化，将连续信号转为离散数字值。
- 示意图描述：模拟输入 -> ADC -> 数字输出。
电阻器
- 作用：限制电流或分压。
- 工作原理：根据欧姆定律（V=IR），控制电路中的电流或电压分配。
- 示意图描述：电源 -> 电阻 -> 负载。

3. 控制区元器件

微控制器（MCU）
- 作用：执行程序，控制电路行为。
- 工作原理：通过内部时钟和程序指令处理输入信号，输出控制信号。
- 示意图描述：输入信号 -> MCU -> 输出控制信号。
晶体振荡器
- 作用：提供稳定的时钟信号。
- 工作原理：利用晶体的压电效应产生固定频率的振荡。
- 示意图描述：晶体 -> 振荡电路 -> 时钟信号。

4. 接口区元器件

连接器
- 作用：实现电路板与外部设备的物理连接。
- 工作原理：通过金属触点传输信号或电源。
- 示意图描述：外部设备 -> 连接器 -> 电路板。
收发器芯片
- 作用：实现信号的双向传输（如USB、RS232）。
- 工作原理：将数字信号转换为适合传输的格式，或反向转换。
- 示意图描述：电路板信号 -> 收发器 -> 外部设备。

5. 保护区元器件

保险丝
- 作用：防止过流损坏电路。
- 工作原理：电流过大时，保险丝熔断，切断电路。
- 示意图描述：电源 -> 保险丝 -> 负载。
瞬态抑制二极管（TVS）
- 作用：吸收瞬态高电压（如雷击）。
- 工作原理：高电压时迅速导通，将过电压分流。
- 示意图描述：输入电压 -> TVS -> 安全输出。

三、PlantUML图示

以下使用PlantUML生成电子板的框架图、流程图、关系图和信号流向图，展示功能区和元器件之间的关系及工作流程。

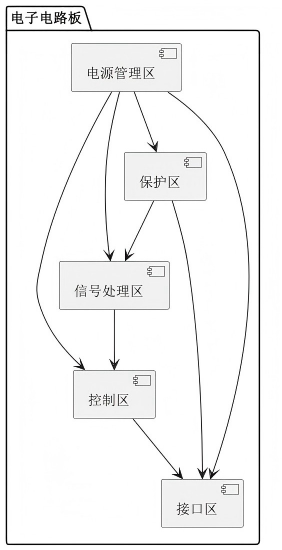

1. 框架图展示电子板功能区的整体结构。

@startuml
package "电子电路板" {[电源管理区] --> [控制区][电源管理区] --> [信号处理区][电源管理区] --> [接口区][电源管理区] --> [保护区][信号处理区] --> [控制区][控制区] --> [接口区][保护区] --> [信号处理区][保护区] --> [接口区]
}
@enduml

解释：框架图展示了电源管理区为其他区域供电，保护区保障整体安全，控制区协调信号处理区和接口区的运行。

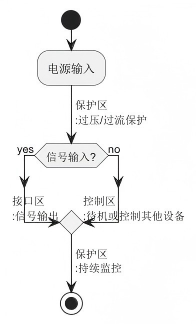

2. 流程图展示电子板从电源输入到信号输出的工作流程。

@startuml
start
:电源输入;
-> 电源管理区
:电压转换与稳定;
-> 保护区
:过压/过流保护;
if (信号输入?) then (yes)-> 信号处理区:信号放大/转换;-> 控制区:逻辑处理;-> 接口区:信号输出;
else (no)-> 控制区:待机或控制其他设备;
endif
-> 保护区
:持续监控;
stop
@enduml

解释：流程图描述了电源输入后，经过电压转换、保护、信号处理、逻辑控制，最终输出到外部设备的全过程。

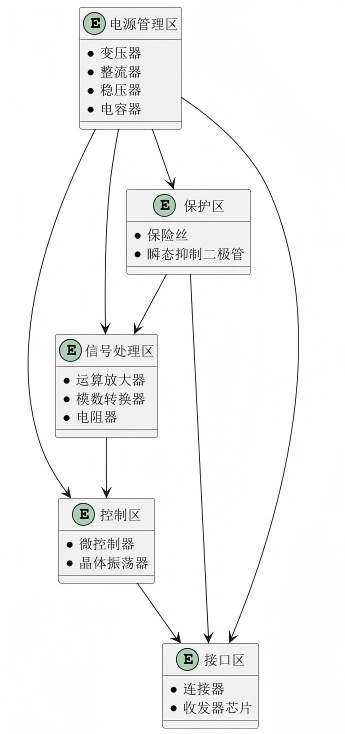

3. 关系图展示功能区与元器件的关系。

@startuml
entity "电源管理区" as pwr {* 变压器* 整流器* 稳压器* 电容器
}
entity "信号处理区" as sig {* 运算放大器* 模数转换器* 电阻器
}
entity "控制区" as ctrl {* 微控制器* 晶体振荡器
}
entity "接口区" as iface {* 连接器* 收发器芯片
}
entity "保护区" as prot {* 保险丝* 瞬态抑制二极管
}
pwr --> sig
pwr --> ctrl
pwr --> iface
pwr --> prot
sig --> ctrl
ctrl --> iface
prot --> sig
prot --> iface
@enduml

解释：关系图清晰展示了各功能区包含的元器件，以及它们之间的供电和信号传递关系。

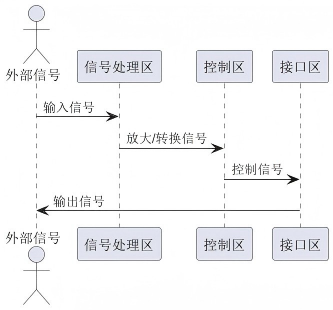

4. 信号流向图展示信号从输入到输出的流向。

@startuml
actor "外部信号" as ext
participant "信号处理区" as sig
participant "控制区" as ctrl
participant "接口区" as ifaceext -> sig: 输入信号
sig -> ctrl: 放大/转换信号
ctrl -> iface: 控制信号
iface -> ext: 输出信号
@enduml

解释：信号流向图展示了外部信号经过信号处理区放大或转换后，由控制区处理并通过接口区输出。

四、详细解释

1. 为什么电子板需要这些功能区？

电子设备就像一个小型工厂，每个功能区有明确分工：

电源管理区像发电站，提供稳定的电力。
信号处理区像信号塔，处理和优化输入的信号。
控制区是大脑，决定设备如何运行。
接口区是对外窗口，与其他设备交互。
保护区是保安，防止电路受损。

2. 元器件如何协同工作？

以一个简单的手机充电电路为例：

电源管理区将插座的220V交流电通过变压器和整流器转为5V直流。
保护区的保险丝和TVS二极管防止过流或雷击损坏电路。
信号处理区可能处理充电状态信号（如电池电量）。
控制区的MCU监控充电过程，决定是否停止充电。
接口区的USB连接器将电能传输到手机。

3. PlantUML图的意义

框架图：像电路板的“地图”，让你知道每个区域的位置和关系。
流程图：像工作流水线，展示从电源输入到信号输出的步骤。
关系图：像元器件“家谱”，说明谁属于哪个区域。
信号流向图：像信号的“旅行路线”，展示数据如何流动。

五、小结

电子电路板通过电源管理区、信号处理区、控制区、接口区和保护区的协同工作，实现复杂的功能。每个功能区包含特定元器件，如变压器、运算放大器、微控制器等，它们各司其职，确保电路稳定运行。通过PlantUML生成的框架图、流程图、关系图和信号流向图，直观展示了电子板的结构与工作原理。希望本文能帮助初学者快速理解电子板的奥秘！
