[硬件电路-97]：模拟器件 - 如何通过外部的闭环负反馈，让运算放大器从“暴脾气”、“愣头青”、情绪容易失控者变成“沉着”、“冷静”的精密调控者的？
要让运算放大器（运放）从“暴脾气”（开环时易饱和、非线性）变成“沉着冷静”的精密调控者，关键在于通过外部闭环负反馈构建一套“自我约束机制”。这一过程如同给一匹野马套上缰绳，通过反馈网络的动态调整，强制运放工作在线性区，实现稳定、精确的信号处理。以下是具体原理和实现方式，结合生活化类比与电路分析详细说明：
一、开环运放的“暴脾气”：根源与表现
1. 性格特点
- 高增益（高敏感度）：开环增益 Aol 可达 105∼106（10万到100万倍），微小输入电压差（V+−V−）就能让输出电压直接冲到电源正极或负极（饱和）。
- 例子：输入差 1μV，输出可能直接跳到 10V（假设 Aol=106）。
- 非线性（情绪化）：输出与输入的关系是“全有或全无”（饱和或截止），无法用于精确放大。
- 低稳定性：易受温度、电源电压波动影响，参数漂移导致输出失控。
2. 类比：野马与哨声
- 运放像一匹野马，对输入信号（哨声）极度敏感，轻微刺激就会狂奔（输出饱和）或僵立（输出截止），完全无法控制速度和方向。

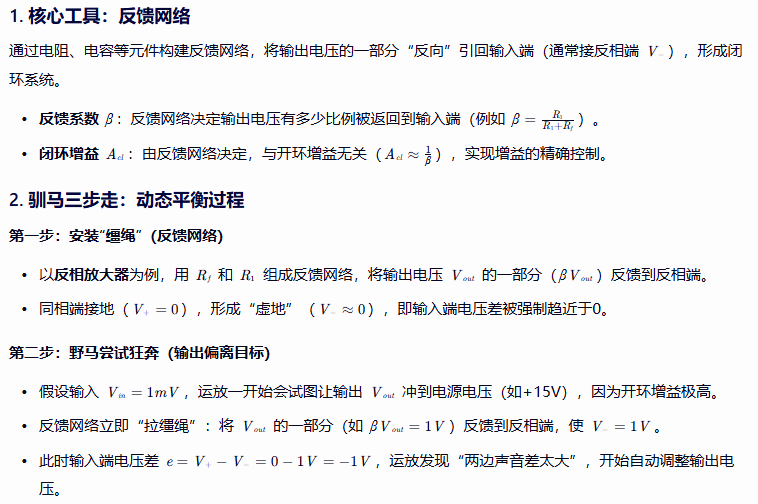

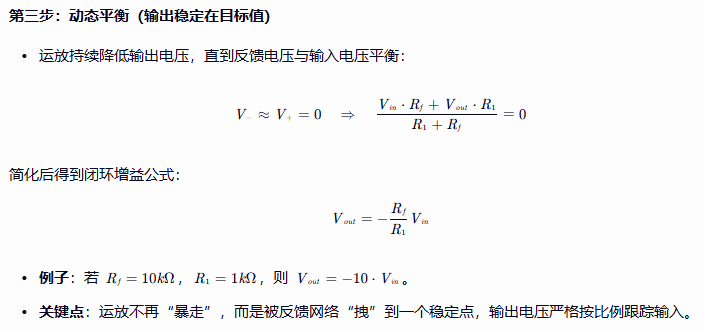

二、闭环负反馈的“驯马术”：用反馈网络约束行为
三、闭环负反馈的“驯马效果”：从失控到精准
1. 性格转变
- 从“暴脾气”到“冷静”：
- 开环：输出极易饱和，像野马受惊狂奔。
- 闭环：输出被限制在线性区，像被驯服的马，速度由缰绳（反馈网络）控制。
- 从“非线性”到“线性”：
- 开环：输出与输入是“开关式”关系（饱和或截止）。
- 闭环：输出与输入成精确比例（如 Vout=−10Vin），可用于模拟信号放大。
2. 附加优势
- 抗干扰能力强：
- 若电源电压波动或运放参数变化，反馈网络会立即调整输出，维持比例关系。
- 类比：即使马鞍松动，缰绳也能让马保持稳定步伐。
- 带宽扩展：
- 开环带宽窄（如10Hz），闭环后带宽可扩展至 fcl=fol⋅(1+Aolβ)（如1MHz）。
- 类比：野马原本只能短跑，套上缰绳后能长距离匀速奔跑。
- 稳定性提高：
- 合理设计反馈网络（如添加相位补偿电容）可避免自激振荡。
- 类比：缰绳的弹性设计防止马因过度拉扯而失控。
四、实际电路示例：反相放大器的驯马过程

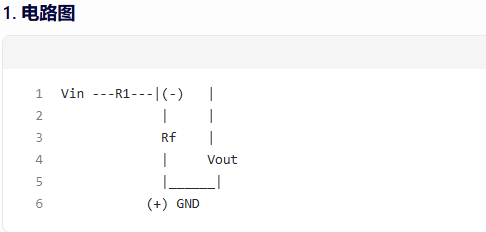

1. 电路图
2. 动态平衡过程
- 初始冲击：Vin=1mV 输入，运放试图让 Vout 冲到+15V。
- 反馈介入：Vout=+15V 时，反馈电压 V−=15V⋅R1+RfR1≈1.36V（假设 R1=1k, Rf=10k）。
- 误差调整：运放发现 V−=1.36V>V+=0，立即降低输出电压。
- 最终稳定：当 Vout=−10mV 时，反馈电压 V−=−10mV⋅11k1k≈−0.91mV≈0（虚地），系统平衡。
五、关键原理：负反馈的“自我纠正机制”
虚短（Virtual Short）：
- 反馈网络强制 V+≈V−，使输入端电压差趋近于0。
- 意义：运放的高增益被“隐藏”，输出仅需微调即可维持平衡。
虚断（Virtual Open）：
- 运放输入端电流极小（I+≈I−≈0），反馈网络独立决定电流分配。
- 意义：反馈电阻的取值可直接决定闭环增益，与运放内部参数无关。
六、总结：闭环负反馈的“驯马哲学”
核心思想：
- 运放是“天才但情绪化”的艺术家，负反馈是“理性但严格”的经纪人。
- 艺术家提供高增益，经纪人通过反馈网络控制输出，二者合作实现稳定、精确的信号处理。
关键公式：
闭环增益=−R1Rf（由反馈网络决定，与运放“脾气”无关）
- 类比升华：
- 闭环负反馈如同给运放装上“自动驾驶系统”，无论输入信号如何变化，输出始终按预设规则运行，彻底告别“暴脾气”。
通过外部闭环负反馈，运放从“愣头青”变成了“精密调控者”，成为模拟电路中不可或缺的核心元件，广泛应用于放大、滤波、积分、微分等场景。
