  本人从0开始学习linux，使用的是韦东山的教程，在跟着课程学习的情况下的所遇到的问题的总结,理论虽枯燥但是是基础。本人将前几章的内容大致学完之后，考虑到后续驱动方面得更多的开始实操，后续的内容将以韦东山教程Linux驱动入门实验班的内容为主，学习其中的代码并手敲。做到锻炼动手能力的同时钻研其中的理论知识点。
摘要：这篇文档主要介绍的是以下几个方面，首先本人模块是自己买的的所以会有所不同，这节内容主要也是讲解超声波模块的使用，以及代码的讲解。以及其中问题的细节部分。
摘要关键词：超声波模块

本文详细介绍以下问题，如果你遇到了以下问题，看看我的方案能否解决。

1.原理图参考引脚设置
2.hsr04驱动代码撰写
3.led_test.c应用代码详注
4.代码优化

1.原理图参考引脚设置

1.引脚对应原理图
由于本人没有买他的拓展板，只好看原理图来找引脚的分布，然后发现原理图对不上只能看封装图。
在这里插入图片描述

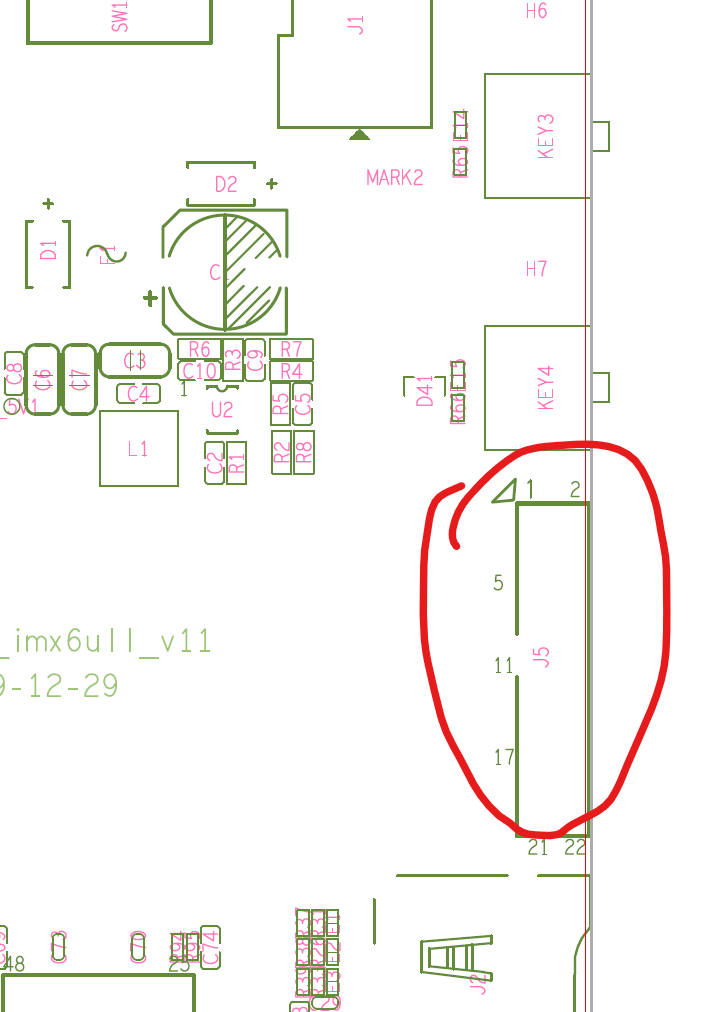

想着确定图片中红色框的引脚位置，找半天没找着j5，说实在的原理图画的有点不好。
在这里插入图片描述

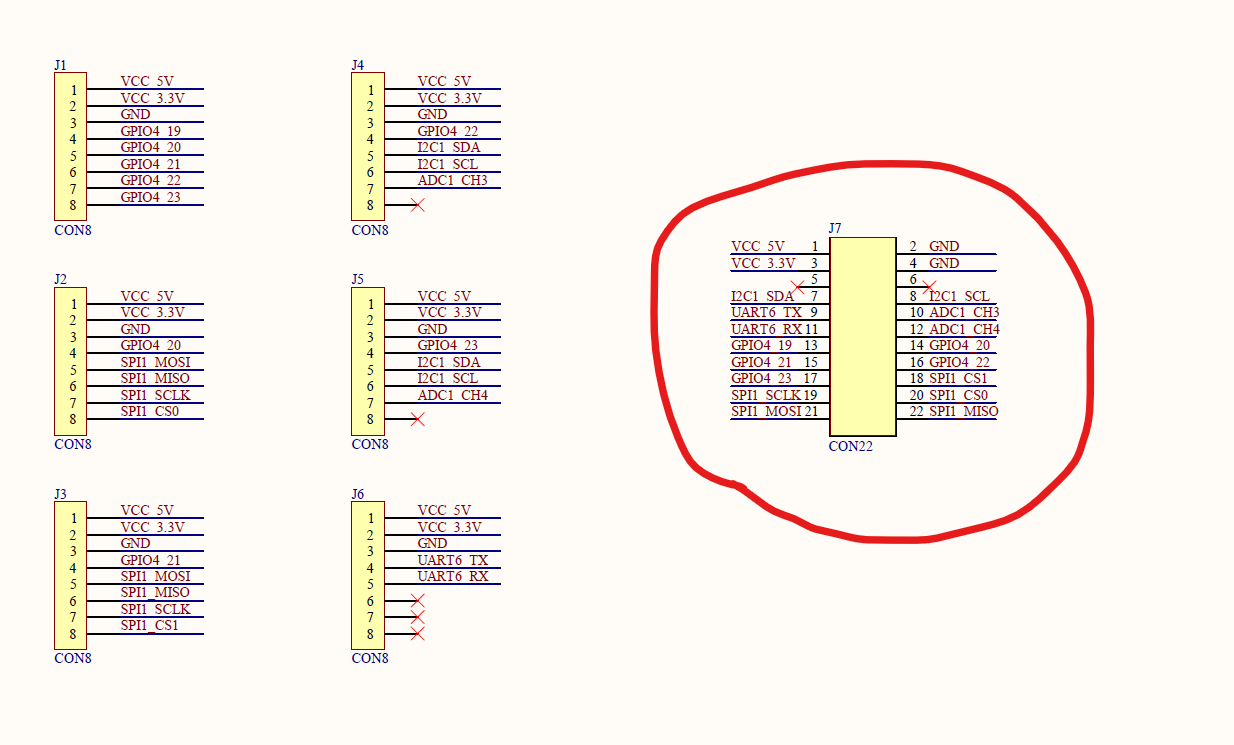

然后也是在另一张原理图中找着了j7，决定测试一下看对应得上吗？
在这里插入图片描述

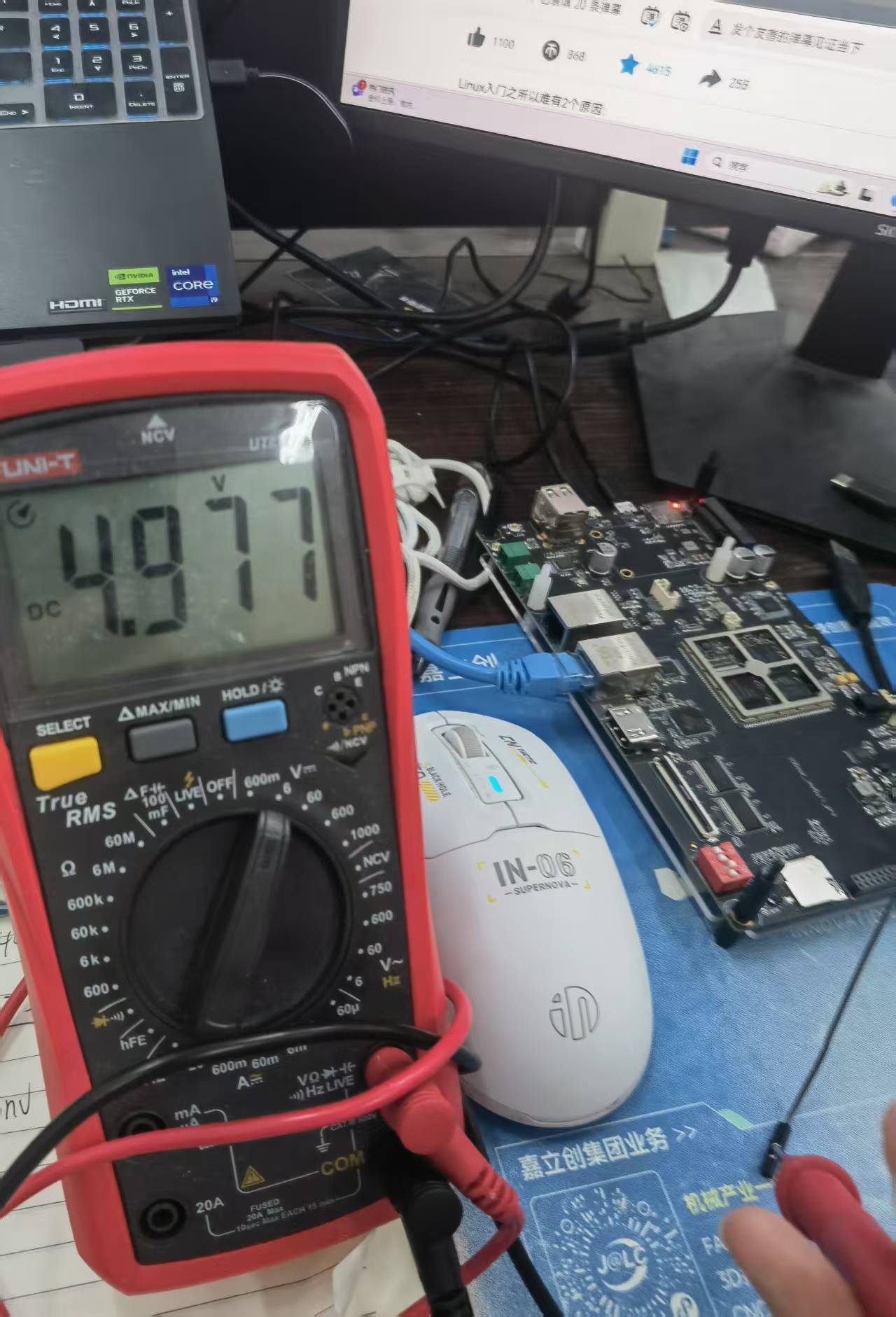

引脚输出5V测试。
在这里插入图片描述

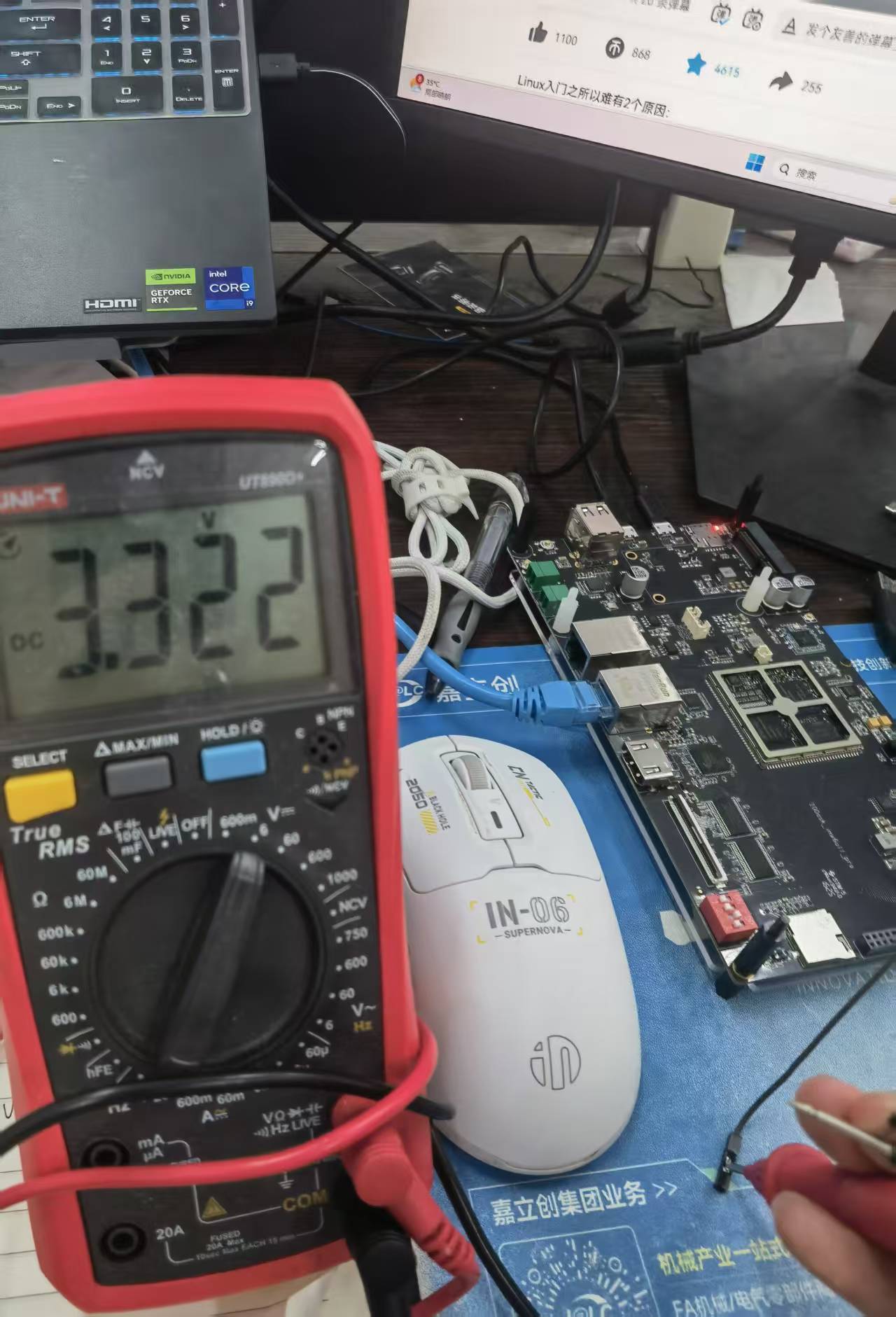

引脚输出3.3V测试。

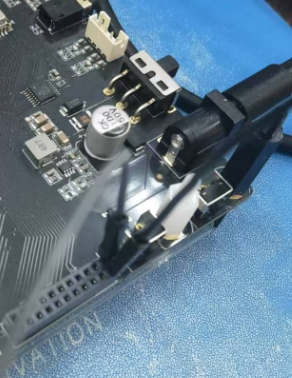

在这里插入图片描述
测试引脚功能正常且和引脚编号对应的上那就没问题了。
文档中的trig和echo选择的是GPIO4 19,GPIO4 20
它原理图中的gpio也不是从0开始的从1开始所以，32x3+19=115，32x3+16=116

2.hsr04驱动代码撰写

代码中将有详细注释介绍此部分内容
首先你得大概想好超声波模块是怎么工作的，得想好接收信号和发出信号用啥引脚，需要配置中断和定时器。因为得上下沿触发中断后，开启定时器记录发送到接收的时间。然后是不是得把这个获取的时间发个应用代码让其去计算距离呢？有了以上大概思路就可以开始撰写代码了。
驱动代码1：引脚配置，功能配置

#include <linux/timer.h>
#include <linux/delay.h>...
//#include <sys/ioctl.h>#define CMD_TRIG 100
struct gpio_desc {int gpio;               // GPIO引脚编号（如115、116）int irq;                // 中断号（初始化为0，需动态申请）char *name;             // 引脚功能描述（如"trig"触发、"echo"响应）int key;                // 按键值或状态标识（未初始化，可能用于存储键值）struct timer_list key_timer; // 内核定时器，用于防抖或超时处理
};
static struct gpio_desc gpios[2] = {{115, 0, "trig", },{116, 0, "echo", },
};

想好配置哪些GPIO引脚以及它的功能。

2.环形缓冲区

/* 环形缓冲区 */
#define BUF_LEN 128
static int g_keys[BUF_LEN];
static int r, w;struct fasync_struct *button_fasync;#define NEXT_POS(x) ((x+1) % BUF_LEN)static int is_key_buf_empty(void)
{return (r == w);
}static int is_key_buf_full(void)
{return (r == NEXT_POS(w));
}static void put_key(int key)
{if (!is_key_buf_full()){g_keys[w] = key;w = NEXT_POS(w);}
}static int get_key(void)
{int key = 0;if (!is_key_buf_empty()){key = g_keys[r];r = NEXT_POS(r);}return key;
}

3.hsr04驱动部分读取函数以及引脚控制函数

/* 实现对应的open/read/write等函数，填入file_operations结构体                   */
static ssize_t sr04_drv_read (struct file *file, char __user *buf, size_t size, loff_t *offset)
{//printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);int err;int key;if (is_key_buf_empty() && (file->f_flags & O_NONBLOCK))    // 非阻塞模式检查return -EAGAIN;wait_event_interruptible(gpio_wait, !is_key_buf_empty());  // 阻塞进程直至条件满足key = get_key();  // 从环形缓冲区读取数据err = copy_to_user(buf, &key, 4);  // 数据拷贝至用户空间return 4;
}/** Forward ioctls to the underlying block device.iocrtl(fd,CMD,ARG)*/
static long sr04_ioctl(struct file *filp, unsigned int command, unsigned long arg)
{switch(command)   {case CMD_TRIG:{gpio_set_value(gpios[0].gpio,1);udelay(20);gpio_set_value(gpios[0].gpio,0);}}return 0;  // 需要在函数结束时返回一个值
}/* 定义自己的file_operations结构体                                              */
static struct file_operations sr04_drv = {.owner	 = THIS_MODULE,.read    = sr04_drv_read,.unlocked_ioctl = sr04_ioctl,
};

当调用ioctl函数的时候，判断条件。应用程序只需要读取数据，以及控制引脚的信号发射。

4.触发中断函数
这段函数主要是判断接受的上下沿，当接收上沿时val为1，读取时间记录开始时间，当为下降沿时记录终止时间。将时间信息发送给应用程序。

static irqreturn_t sr04_isr(int irq, void *dev_id)
{struct gpio_desc *gpio_desc = dev_id;int val;static u64 rising_time = 0;static u64 falling_time = 0;val = gpio_get_value(gpio_desc->gpio);if(val){   //记录上升沿开始时间rising_time = ktime_get_ns();}else{if(rising_time == 0){//printk("mising rising interrupt\n");return IRQ_HANDLED;}//记录下降沿终止时间falling_time = ktime_get_ns()-rising_time;//printk("key_timer_expire key %d %d\n", gpio_desc->gpio, val);rising_time = 0;put_key(falling_time);wake_up_interruptible(&gpio_wait);kill_fasync(&button_fasync, SIGIO, POLL_IN);}return IRQ_HANDLED;}

5.入口出口函数
入口函数部分主要是注册引脚，注册trig引脚为输出模式，echo引脚注册的中断模式是 双边沿触发（上升沿和下降沿都会触发中断）。出口函数释放中断，释放引脚即可。

/* 在入口函数 */
static int __init sr04_drv_init(void)
{int err;printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);/* set pin as output */// trig pinerr = gpio_request(gpios[0].gpio, gpios[0].name);if (err < 0) {printk("can not request gpio %s %d\n", gpios[0].name, gpios[0].gpio);return -ENODEV;}gpio_direction_output(gpios[0].gpio, 0);// echo pin gpios[1].irq = gpio_to_irq(gpios[1].gpio);err = request_irq(gpios[1].irq,sr04_isr,IRQF_TRIGGER_RISING | IRQF_TRIGGER_FALLING,gpios[1].name,&gpios[1]);/* 注册file_operations 	*/major = register_chrdev(0, "sr04", &sr04_drv);  /* /dev/gpio_desc */gpio_class = class_create(THIS_MODULE, "sr04_class");if (IS_ERR(gpio_class)) {printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);unregister_chrdev(major, "sr04_class");return PTR_ERR(gpio_class);}device_create(gpio_class, NULL, MKDEV(major, 0), NULL, "sr04"); /* /dev/100ask_gpio */return err;
}/* 有入口函数就应该有出口函数：卸载驱动程序时，就会去调用这个出口函数*/
static void __exit sr04_drv_exit(void)
{printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);device_destroy(gpio_class, MKDEV(major, 0));class_destroy(gpio_class);unregister_chrdev(major, "sr04");// trig pingpio_free(gpios[0].gpio);	// echo pin	free_irq(gpios[1].irq, &gpios[1]);}/* 7. 其他完善：提供设备信息，自动创建设备节点                                     */module_init(sr04_drv_init);
module_exit(sr04_drv_exit);MODULE_LICENSE("GPL");

完整驱动代码

#include "asm-generic/errno-base.h"
#include "asm-generic/gpio.h"
#include "asm/gpio.h"
#include "asm/uaccess.h"
#include "linux/irqreturn.h"
#include "linux/timekeeping.h"
#include <linux/module.h>
#include <linux/poll.h>#include <linux/fs.h>
#include <linux/errno.h>
#include <linux/miscdevice.h>
#include <linux/kernel.h>
#include <linux/major.h>
#include <linux/mutex.h>
#include <linux/proc_fs.h>
#include <linux/seq_file.h>
#include <linux/stat.h>
#include <linux/init.h>
#include <linux/device.h>
#include <linux/tty.h>
#include <linux/kmod.h>
#include <linux/gfp.h>
#include <linux/gpio/consumer.h>
#include <linux/platform_device.h>
#include <linux/of_gpio.h>
#include <linux/of_irq.h>
#include <linux/interrupt.h>
#include <linux/irq.h>
#include <linux/slab.h>
#include <linux/fcntl.h>
#include <linux/timer.h>
#include <linux/delay.h>
//#include <sys/ioctl.h>#define CMD_TRIG 100
struct gpio_desc{       int gpio;int irq;char *name;int key;struct timer_list key_timer;
} ;static struct gpio_desc gpios[2] = {{115, 0, "trig", },{116, 0, "echo", },
};/* 环形缓冲区 */
#define BUF_LEN 128
static int g_keys[BUF_LEN];    // 存储数据的固定数组，容量为 BUF_LEN（128）
static int r, w;               // 读指针（r）和写指针（w），分别指向下一个待读/写位置struct fasync_struct *button_fasync;    // 异步通知机制​​：用于在数据到达时通知用户空间程序#define NEXT_POS(x) ((x+1) % BUF_LEN)   // 计算下一个指针位置：(x+1) % BUF_LEN，实现缓冲区循环static int is_key_buf_empty(void)       // 判断缓冲区空：读指针 r 等于写指针 w
{return (r == w);
}static int is_key_buf_full(void)       // 判断缓冲区满：读指针 r 等于写指针的下一个位置（NEXT_POS(w)）
{return (r == NEXT_POS(w));
}static void put_key(int key)           // 写入数据：若缓冲区未满，存入 g_keys[w] 并更新 w
{if (!is_key_buf_full()){g_keys[w] = key;w = NEXT_POS(w);}
}static int get_key(void)               // 读取数据：若缓冲区非空，返回 g_keys[r] 并更新 r
{int key = 0;if (!is_key_buf_empty()){key = g_keys[r];r = NEXT_POS(r);}return key;
}// 初始化一个等待队列，用于管理因资源不足而休眠的进程。当按键事件发生时，通过该队列唤醒进程
static DECLARE_WAIT_QUEUE_HEAD(gpio_wait);
/* 主设备号                                                                 */
static int major = 0;
static struct class *gpio_class;/* 实现对应的open/read/write等函数，填入file_operations结构体                   */
static ssize_t sr04_drv_read (struct file *file, char __user *buf, size_t size, loff_t *offset)
{//printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);int err;int key;if (is_key_buf_empty() && (file->f_flags & O_NONBLOCK))    // 非阻塞模式检查return -EAGAIN;wait_event_interruptible(gpio_wait, !is_key_buf_empty());  // 阻塞进程直至条件满足key = get_key();                   // 从环形缓冲区读取数据err = copy_to_user(buf, &key, 4);  // 数据拷贝至用户空间return 4;
}/** Forward ioctls to the underlying block device.iocrtl(fd,CMD,ARG)*/
static long sr04_ioctl(struct file *filp, unsigned int command, unsigned long arg)
{switch(command)   {case CMD_TRIG:   // 当调用ioctl函数的时候，判断条件{gpio_set_value(gpios[0].gpio,1);udelay(20);gpio_set_value(gpios[0].gpio,0);}}return 0;  // 需要在函数结束时返回一个值
}/* 定义自己的file_operations结构体                                              */
static struct file_operations sr04_drv = {  .owner	 = THIS_MODULE,.read    = sr04_drv_read,.unlocked_ioctl = sr04_ioctl,
};static irqreturn_t sr04_isr(int irq, void *dev_id)
{struct gpio_desc *gpio_desc = dev_id;int val;static u64 rising_time = 0;static u64 falling_time = 0;val = gpio_get_value(gpio_desc->gpio);if(val){   //记录上升沿开始时间rising_time = ktime_get_ns();}else{if(rising_time == 0){//printk("mising rising interrupt\n");return IRQ_HANDLED;}//记录下降沿终止时间falling_time = ktime_get_ns()-rising_time;//printk("key_timer_expire key %d %d\n", gpio_desc->gpio, val);rising_time = 0;put_key(falling_time);wake_up_interruptible(&gpio_wait);kill_fasync(&button_fasync, SIGIO, POLL_IN);}return IRQ_HANDLED;}/* 在入口函数 */
static int __init sr04_drv_init(void)
{int err;printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);/* set pin as output */// trig pinerr = gpio_request(gpios[0].gpio, gpios[0].name);if (err < 0) {printk("can not request gpio %s %d\n", gpios[0].name, gpios[0].gpio);return -ENODEV;}gpio_direction_output(gpios[0].gpio, 0);// echo pin gpios[1].irq = gpio_to_irq(gpios[1].gpio);err = request_irq(gpios[1].irq,sr04_isr,IRQF_TRIGGER_RISING | IRQF_TRIGGER_FALLING,gpios[1].name,&gpios[1]);/* 注册file_operations 	*/major = register_chrdev(0, "sr04", &sr04_drv);  /* /dev/gpio_desc */gpio_class = class_create(THIS_MODULE, "sr04_class");if (IS_ERR(gpio_class)) {printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);unregister_chrdev(major, "sr04_class");return PTR_ERR(gpio_class);}device_create(gpio_class, NULL, MKDEV(major, 0), NULL, "sr04"); /* /dev/100ask_gpio */return err;
}/* 有入口函数就应该有出口函数：卸载驱动程序时，就会去调用这个出口函数*/
static void __exit sr04_drv_exit(void)
{printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);device_destroy(gpio_class, MKDEV(major, 0));class_destroy(gpio_class);unregister_chrdev(major, "sr04");// trig pingpio_free(gpios[0].gpio);	// echo pin	free_irq(gpios[1].irq, &gpios[1]);}/* 7. 其他完善：提供设备信息，自动创建设备节点                                     */module_init(sr04_drv_init);
module_exit(sr04_drv_exit);MODULE_LICENSE("GPL");

注意你要调用的头文件。

book@100ask:~/test/H-SR04$ man 2 ioctl

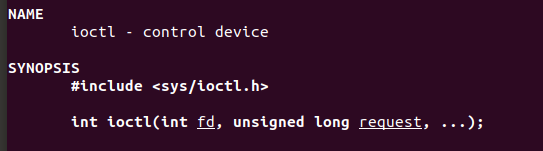

在这里插入图片描述

3.应用代码

  应用代码没有啥好讲的，他就是在不断循环，调用ioctl不断发送超声波信号，然后读取返回的值，每1秒执行1次。


#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <stdio.h>
#include <string.h>
#include <poll.h>
#include <signal.h>
#include <sys/ioctl.h>
static int fd;#define CMD_TRIG 100
/** ./button_test /dev/100ask_button0**/
int main(int argc, char **argv)
{int val;struct pollfd fds[1];int timeout_ms = 5000;int ret;int	flags;int i;/* 1. 判断参数 */if (argc != 2) {printf("Usage: %s <dev>\n", argv[0]);return -1;}/* 2. 打开文件 */fd = open(argv[1], O_RDWR);if (fd == -1){printf("can not open file %s\n", argv[1]);return -1;}while (1){ioctl(fd,CMD_TRIG);if (read(fd, &val, 4) == 4)printf("get distance: %d cm\n", val*17/1000000);elseprintf("while distance err\n");sleep(1);}close(fd);return 0;
}

中断注册查看

cat /proc/interrupts

在这里插入图片描述

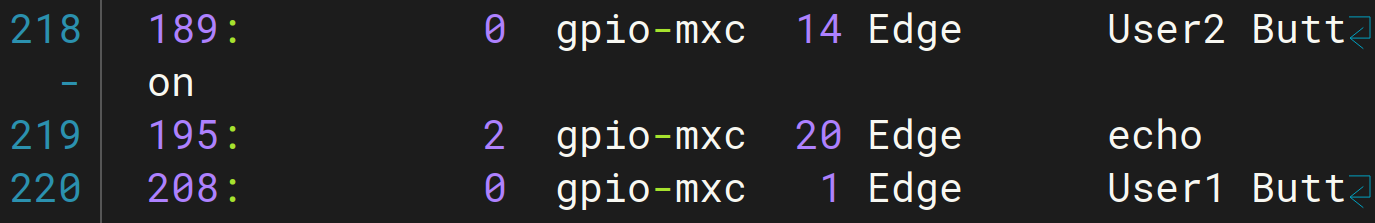

可以看到echo的中断为边缘触发，引脚编号为20。

adb push hsr04_test hsr04_drv.ko root
insmod hsr04_drv.ko

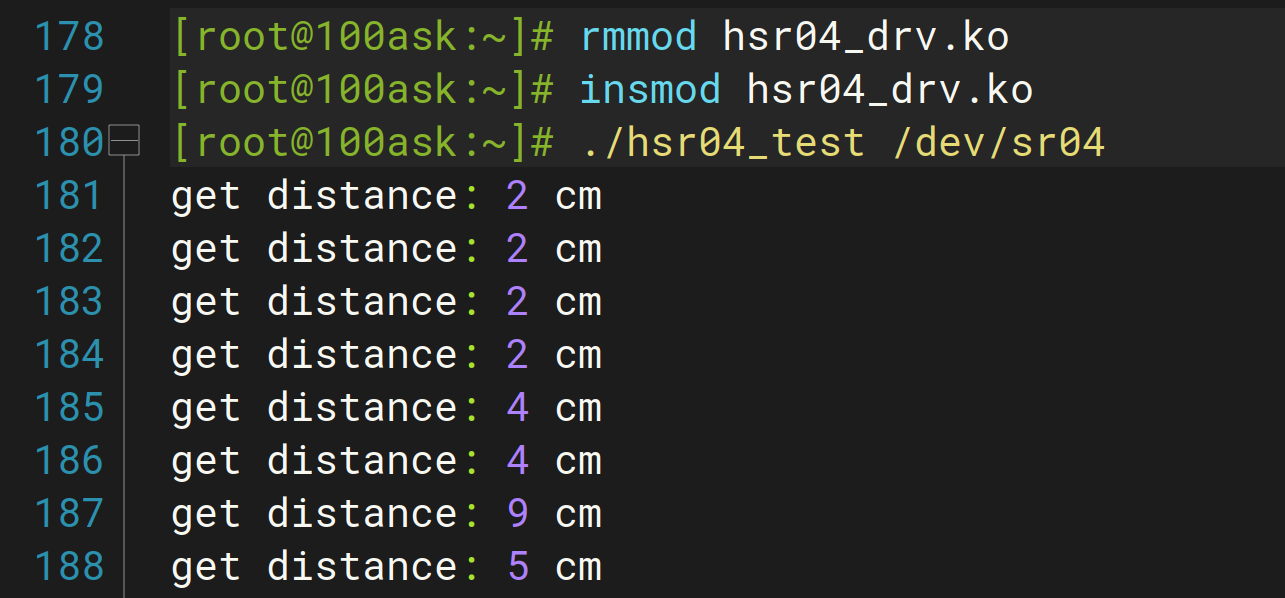

./hsr04_test /dev/sr04

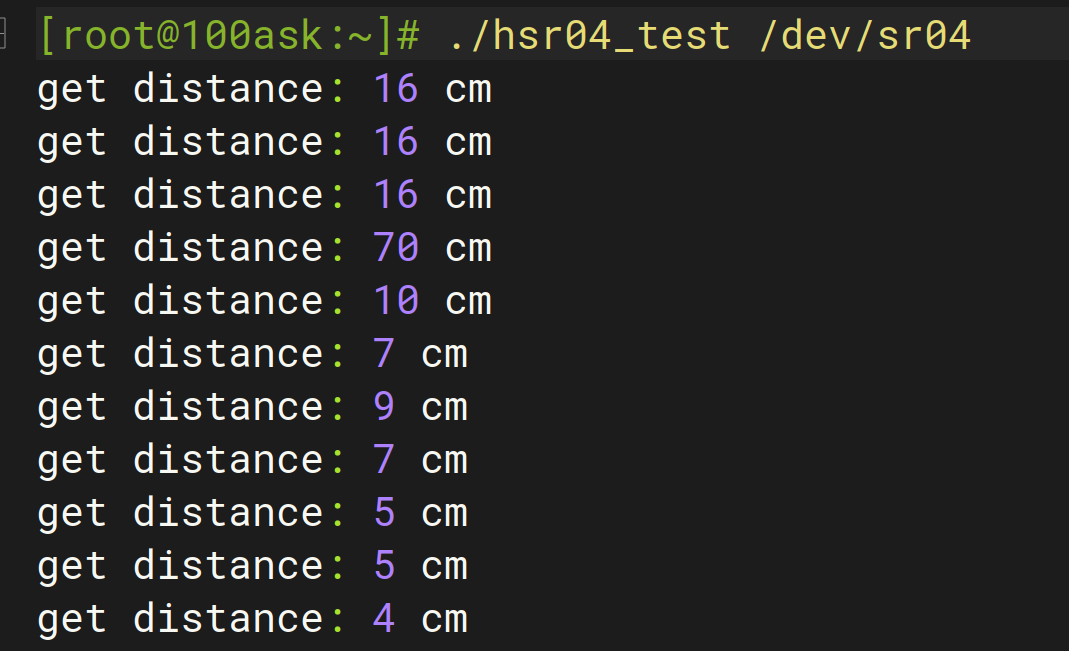

在这里插入图片描述

4.代码优化

  优化部分本人只加了，驱动部分的优化，因为本人认为，应该做中断错误返回等一系列任务应该是驱动部分该干的。

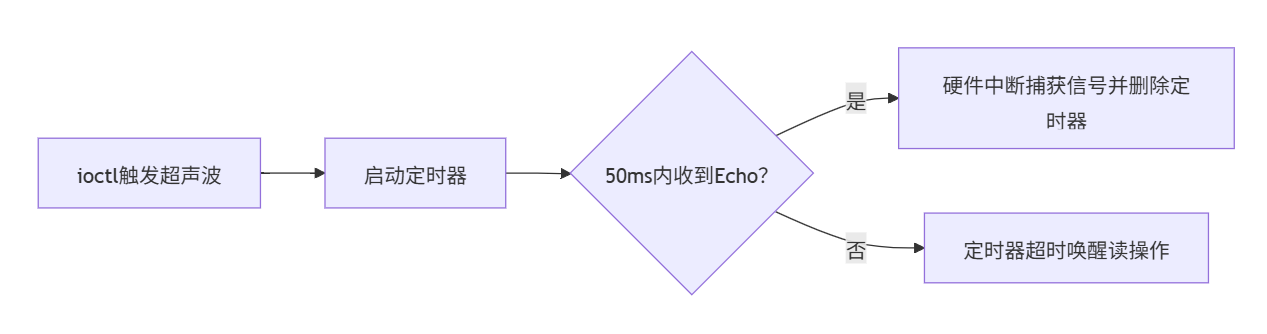

思路部分：首先当未在指定时间内跳出，一直在阻塞的话，定时器中断跳出。以上就是大致思路。
在这里插入图片描述

  首先得注册定时器在初始化函数中：setup_timer(&gpios[1].key_timer,sr04_timer_func, &gpios[1]);注册定时器，每个引脚好像都有定时器。

/* 在入口函数 */
static int __init sr04_drv_init(void)
{int err;printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);/* set pin as output */// trig pinerr = gpio_request(gpios[0].gpio, gpios[0].name);if (err < 0) {printk("can not request gpio %s %d\n", gpios[0].name, gpios[0].gpio);return -ENODEV;}gpio_direction_output(gpios[0].gpio, 0);// echo pin gpios[1].irq = gpio_to_irq(gpios[1].gpio);err = request_irq(gpios[1].irq,sr04_isr,IRQF_TRIGGER_RISING | IRQF_TRIGGER_FALLING,gpios[1].name,&gpios[1]);// timersetup_timer(&gpios[1].key_timer,sr04_timer_func, &gpios[1]);/* 注册file_operations 	*/major = register_chrdev(0, "sr04", &sr04_drv);  /* /dev/gpio_desc */gpio_class = class_create(THIS_MODULE, "sr04_class");if (IS_ERR(gpio_class)) {printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);unregister_chrdev(major, "sr04_class");return PTR_ERR(gpio_class);}device_create(gpio_class, NULL, MKDEV(major, 0), NULL, "sr04"); /* /dev/100ask_gpio */return err;
}

定时器中断函数

static void sr04_timer_func(unsigned long data)
{put_key(-1);wake_up_interruptible(&gpio_wait);kill_fasync(&button_fasync, SIGIO, POLL_IN);
}

定时器中断函数，需要的就是超时后，跳出阻塞。

sr04引脚控制函数
在这部分内容中将，启动定时器开始计时，计时50ms。

static long sr04_ioctl(struct file *filp, unsigned int command, unsigned long arg)
{switch(command)   {case CMD_TRIG:   // 当调用ioctl函数的时候，判断条件{gpio_set_value(gpios[0].gpio,1);udelay(20);gpio_set_value(gpios[0].gpio,0);// start timer mod_timer(&gpios[1].key_timer,jiffies + msecs_to_jiffies(50));}}return 0;  // 需要在函数结束时返回一个值
}

sr04中断函数中，若正常执行的话，结束定时器中断，删除定时器，否则会执行以上定时器中断函数的内容。

static irqreturn_t sr04_isr(int irq, void *dev_id)
{struct gpio_desc *gpio_desc = dev_id;int val;static u64 rising_time = 0;static u64 falling_time = 0;val = gpio_get_value(gpio_desc->gpio);if(val){   //记录上升沿开始时间rising_time = ktime_get_ns();}else{if(rising_time == 0){//printk("mising rising interrupt\n");return IRQ_HANDLED;}// stop timerdel_timer(&gpios[1].key_timer);//记录下降沿终止时间falling_time = ktime_get_ns()-rising_time;//printk("key_timer_expire key %d %d\n", gpio_desc->gpio, val);rising_time = 0;put_key(falling_time);wake_up_interruptible(&gpio_wait);kill_fasync(&button_fasync, SIGIO, POLL_IN);}return IRQ_HANDLED;}

驱动终止函数，删除各种进程模块包括定时器。

static void __exit sr04_drv_exit(void)
{printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);device_destroy(gpio_class, MKDEV(major, 0));class_destroy(gpio_class);unregister_chrdev(major, "sr04");// trig pingpio_free(gpios[0].gpio);	// echo pin	free_irq(gpios[1].irq, &gpios[1]);del_timer(&gpios[1].key_timer);}

升级版完整代码
驱动代码：

#include "asm-generic/errno-base.h"
#include "asm-generic/gpio.h"
#include "asm/gpio.h"
#include "asm/uaccess.h"
#include "linux/irqreturn.h"
#include "linux/jiffies.h"
#include "linux/timekeeping.h"
#include <linux/module.h>
#include <linux/poll.h>#include <linux/fs.h>
#include <linux/errno.h>
#include <linux/miscdevice.h>
#include <linux/kernel.h>
#include <linux/major.h>
#include <linux/mutex.h>
#include <linux/proc_fs.h>
#include <linux/seq_file.h>
#include <linux/stat.h>
#include <linux/init.h>
#include <linux/device.h>
#include <linux/tty.h>
#include <linux/kmod.h>
#include <linux/gfp.h>
#include <linux/gpio/consumer.h>
#include <linux/platform_device.h>
#include <linux/of_gpio.h>
#include <linux/of_irq.h>
#include <linux/interrupt.h>
#include <linux/irq.h>
#include <linux/slab.h>
#include <linux/fcntl.h>
#include <linux/timer.h>
#include <linux/delay.h>
//#include <sys/ioctl.h>#define CMD_TRIG 100
struct gpio_desc{       int gpio;int irq;char *name;int key;struct timer_list key_timer;
} ;static struct gpio_desc gpios[2] = {{115, 0, "trig", },{116, 0, "echo", },
};/* 环形缓冲区 */
#define BUF_LEN 128
static int g_keys[BUF_LEN];    // 存储数据的固定数组，容量为 BUF_LEN（128）
static int r, w;               // 读指针（r）和写指针（w），分别指向下一个待读/写位置struct fasync_struct *button_fasync;    // 异步通知机制​​：用于在数据到达时通知用户空间程序#define NEXT_POS(x) ((x+1) % BUF_LEN)   // 计算下一个指针位置：(x+1) % BUF_LEN，实现缓冲区循环static int is_key_buf_empty(void)       // 判断缓冲区空：读指针 r 等于写指针 w
{return (r == w);
}static int is_key_buf_full(void)       // 判断缓冲区满：读指针 r 等于写指针的下一个位置（NEXT_POS(w)）
{return (r == NEXT_POS(w));
}static void put_key(int key)           // 写入数据：若缓冲区未满，存入 g_keys[w] 并更新 w
{if (!is_key_buf_full()){g_keys[w] = key;w = NEXT_POS(w);}
}static int get_key(void)               // 读取数据：若缓冲区非空，返回 g_keys[r] 并更新 r
{int key = 0;if (!is_key_buf_empty()){key = g_keys[r];r = NEXT_POS(r);}return key;
}// 初始化一个等待队列，用于管理因资源不足而休眠的进程。当按键事件发生时，通过该队列唤醒进程
static DECLARE_WAIT_QUEUE_HEAD(gpio_wait);
/* 主设备号                                                                 */
static int major = 0;
static struct class *gpio_class;/* 实现对应的open/read/write等函数，填入file_operations结构体                   */
static ssize_t sr04_drv_read (struct file *file, char __user *buf, size_t size, loff_t *offset)
{//printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);int err;int key;if (is_key_buf_empty() && (file->f_flags & O_NONBLOCK))    // 非阻塞模式检查return -EAGAIN;wait_event_interruptible(gpio_wait, !is_key_buf_empty());  // 阻塞进程直至条件满足key = get_key();                   // 从环形缓冲区读取数据if(key == -1)  return -ENODATA;err = copy_to_user(buf, &key, 4);  // 数据拷贝至用户空间return 4;
}/** Forward ioctls to the underlying block device.iocrtl(fd,CMD,ARG)*/
static long sr04_ioctl(struct file *filp, unsigned int command, unsigned long arg)
{switch(command)   {case CMD_TRIG:   // 当调用ioctl函数的时候，判断条件{gpio_set_value(gpios[0].gpio,1);udelay(20);gpio_set_value(gpios[0].gpio,0);// start timer mod_timer(&gpios[1].key_timer,jiffies + msecs_to_jiffies(50));}}return 0;  // 需要在函数结束时返回一个值
}/* 定义自己的file_operations结构体                                              */
static struct file_operations sr04_drv = {  .owner	 = THIS_MODULE,.read    = sr04_drv_read,.unlocked_ioctl = sr04_ioctl,
};static irqreturn_t sr04_isr(int irq, void *dev_id)
{struct gpio_desc *gpio_desc = dev_id;int val;static u64 rising_time = 0;static u64 falling_time = 0;val = gpio_get_value(gpio_desc->gpio);if(val){   //记录上升沿开始时间rising_time = ktime_get_ns();}else{if(rising_time == 0){//printk("mising rising interrupt\n");return IRQ_HANDLED;}// stop timerdel_timer(&gpios[1].key_timer);//记录下降沿终止时间falling_time = ktime_get_ns()-rising_time;//printk("key_timer_expire key %d %d\n", gpio_desc->gpio, val);rising_time = 0;put_key(falling_time);wake_up_interruptible(&gpio_wait);kill_fasync(&button_fasync, SIGIO, POLL_IN);}return IRQ_HANDLED;}static void sr04_timer_func(unsigned long data)
{put_key(-1);wake_up_interruptible(&gpio_wait);kill_fasync(&button_fasync, SIGIO, POLL_IN);
}
/* 在入口函数 */
static int __init sr04_drv_init(void)
{int err;printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);/* set pin as output */// trig pinerr = gpio_request(gpios[0].gpio, gpios[0].name);if (err < 0) {printk("can not request gpio %s %d\n", gpios[0].name, gpios[0].gpio);return -ENODEV;}gpio_direction_output(gpios[0].gpio, 0);// echo pin gpios[1].irq = gpio_to_irq(gpios[1].gpio);err = request_irq(gpios[1].irq,sr04_isr,IRQF_TRIGGER_RISING | IRQF_TRIGGER_FALLING,gpios[1].name,&gpios[1]);// timersetup_timer(&gpios[1].key_timer,sr04_timer_func, &gpios[1]);/* 注册file_operations 	*/major = register_chrdev(0, "sr04", &sr04_drv);  /* /dev/gpio_desc */gpio_class = class_create(THIS_MODULE, "sr04_class");if (IS_ERR(gpio_class)) {printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);unregister_chrdev(major, "sr04_class");return PTR_ERR(gpio_class);}device_create(gpio_class, NULL, MKDEV(major, 0), NULL, "sr04"); /* /dev/100ask_gpio */return err;
}/* 有入口函数就应该有出口函数：卸载驱动程序时，就会去调用这个出口函数*/
static void __exit sr04_drv_exit(void)
{printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);device_destroy(gpio_class, MKDEV(major, 0));class_destroy(gpio_class);unregister_chrdev(major, "sr04");// trig pingpio_free(gpios[0].gpio);	// echo pin	free_irq(gpios[1].irq, &gpios[1]);del_timer(&gpios[1].key_timer);}/* 7. 其他完善：提供设备信息，自动创建设备节点                                     */module_init(sr04_drv_init);
module_exit(sr04_drv_exit);MODULE_LICENSE("GPL");
