扫描电镜（Scanning Electron Microscope，SEM），中文全称“扫描电子显微镜”，是一种用于观察材料表面微观结构的高端分析仪器。它以电子束代替光束实现成像，分辨率高达纳米级，广泛应用于材料科学、生物医药、工业质量控制等领域。本文将带您深入了解扫描电镜的工作机制、优势、典型应用及样品制备技巧。
一、扫描电镜的原理与构造
1. 原理概述：电子束与样品相互作用
扫描电镜通过电子枪发射的高能电子束扫描样品表面，产生二次电子、背散射电子等信号。这些信号包含丰富的信息，经过探测器采集和系统处理后，可以呈现样品的微观形貌及成分特征。

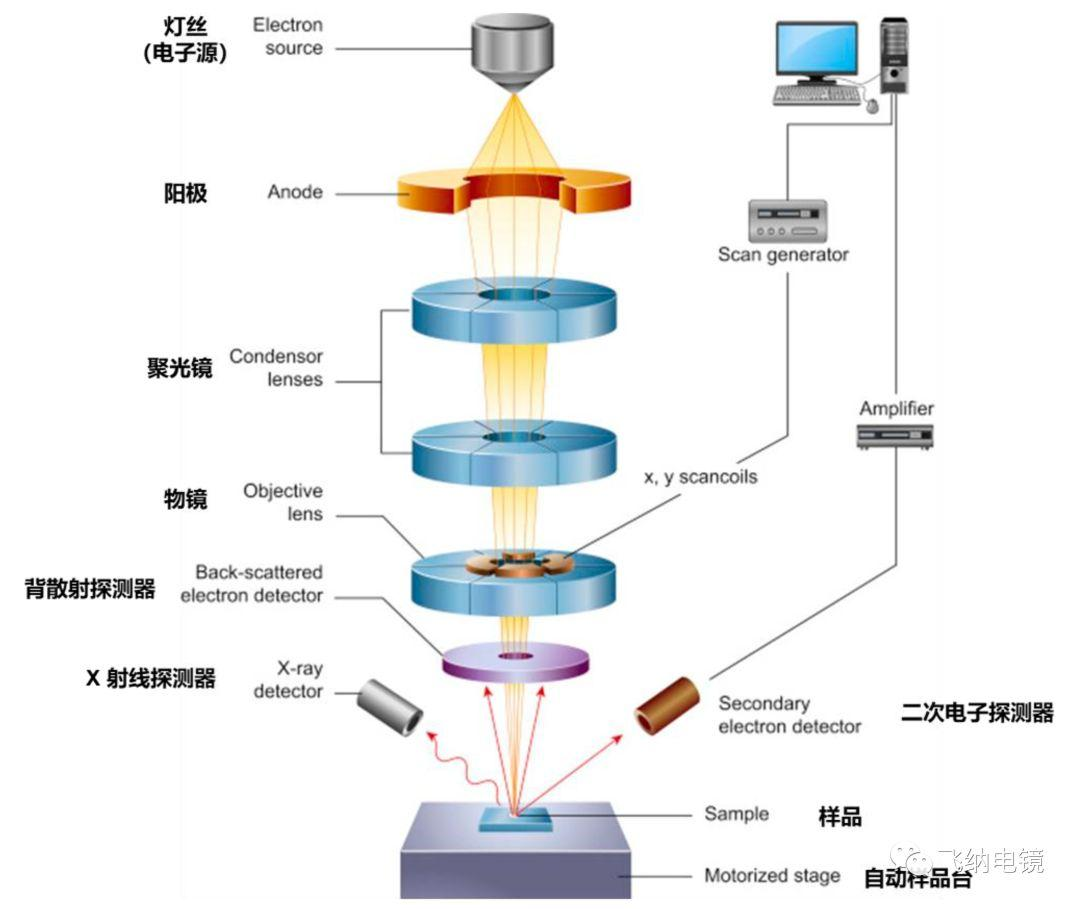

2. 主要构造组件
- 电子光学系统：包括电子枪、电磁透镜等，用于生成并聚焦电子束。
- 信号采集系统：如 SE（二次电子）和 BSE（背散射电子）探测器。
- 成像系统：将信号转换成图像输出。
- 分析附件：如 EDS（X 射线能谱）和 EBSD（背散射电子衍射），用于成分及晶体结构分析。
二、扫描电镜的五大核心优势
- 超高分辨率：场发射 SEM 分辨率达 1 nm，远优于传统光学显微镜。
- 广泛放大倍率：可实现从几十倍到几十万倍的连续放大。
- 极大景深：成像具有良好立体感，适合观察粗糙或非平面样品。
- 多样化样品兼容性：块状、粉末、生物样本等均可适配。
- 复合分析能力：可同步进行形貌、元素和晶体结构等多维分析。
三、扫描电镜的应用领域
材料科学

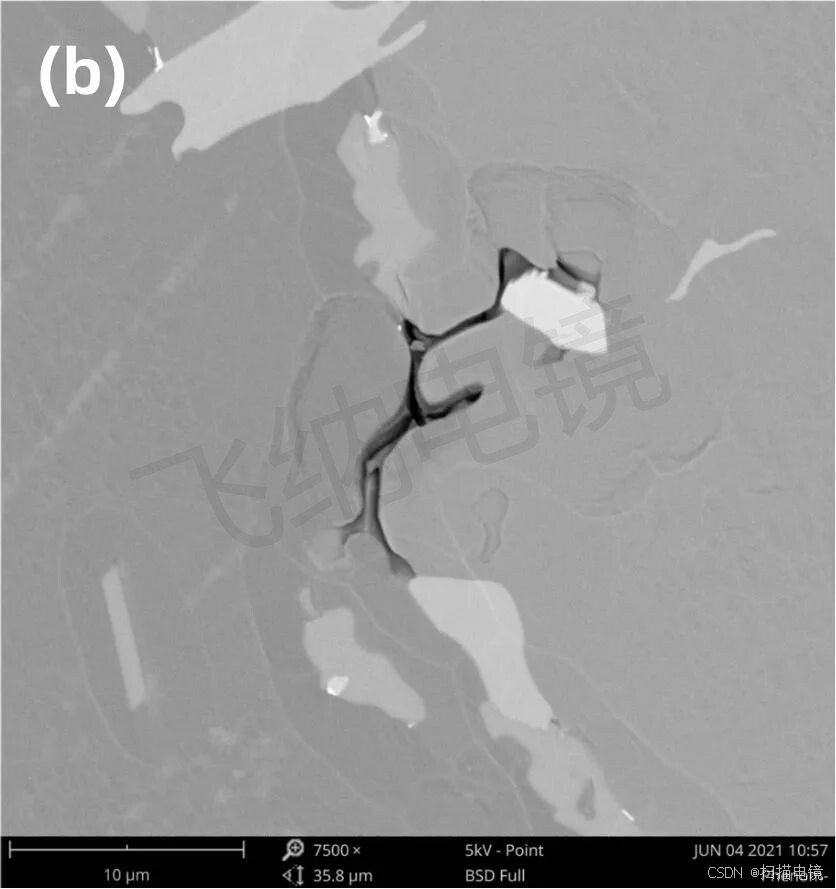

- 微观形貌观察：如金属表面、纳米结构。
- 断裂失效分析：识别断口、腐蚀痕迹等。

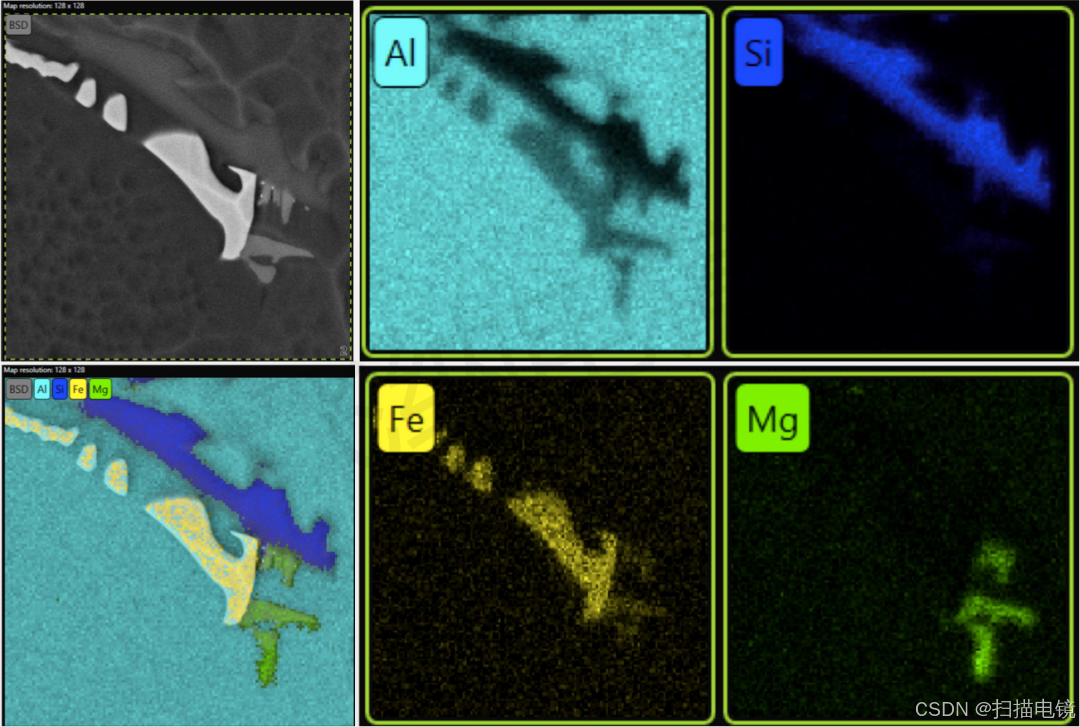

- 成分检测：结合 EDS 实现微区元素分析。
工业与刑侦
- 镀层质量评估：分析厚度与均匀性。
- 物证鉴定：微纤维、颗粒等关键证据分析。
生物与医学

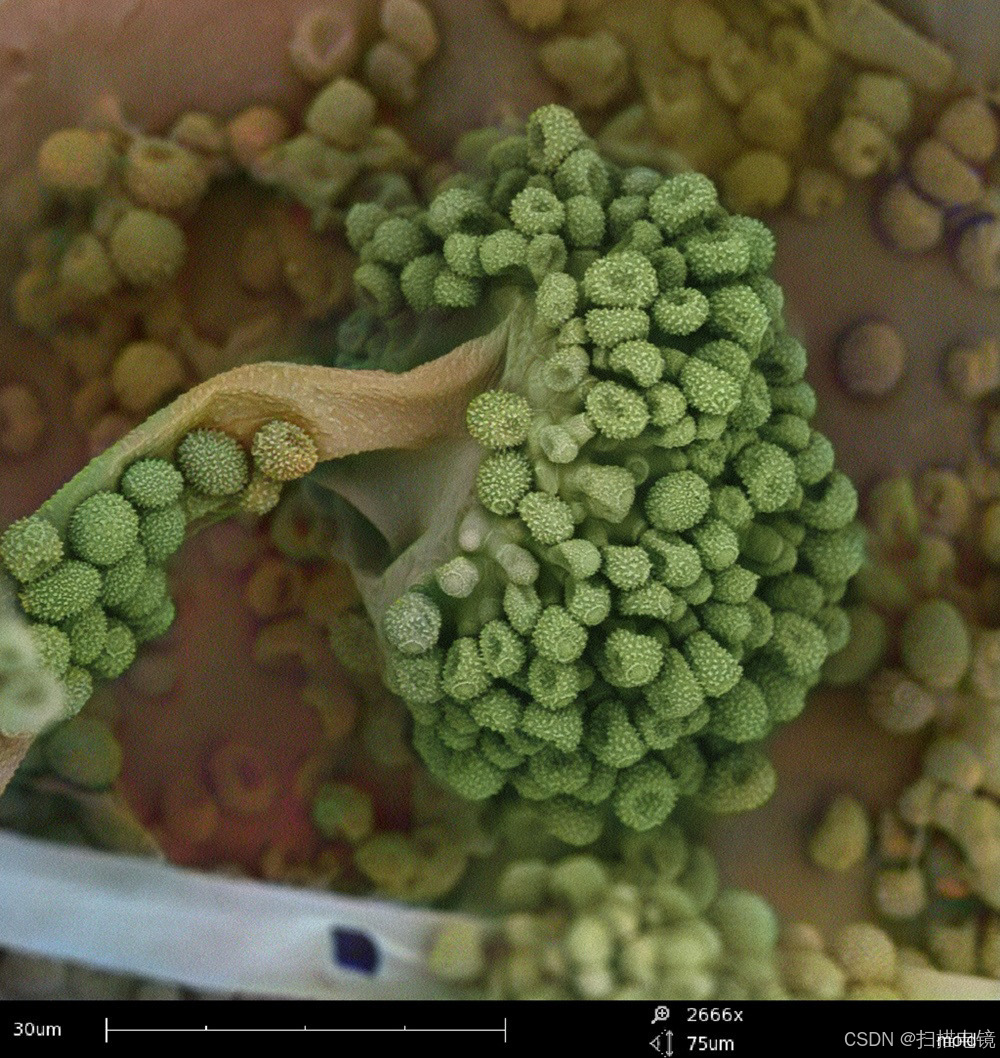

- 细胞结构成像：观察细胞器、膜结构等。
- 纳米粒子表征：粒径分布、聚集状态分析。
四、样品制备流程
样品准备要点
- 形态要求：样品为稳定固体；粉末需均匀分散。
- 导电性：非导电样品需喷金或镀碳处理，防止充电效应。
- 稳定性：样品需无水、无毒、无磁性。
制备方法详解
- 块状导电样品：直接粘附导电胶至样品台。
- 非导电样品镀膜：
- 离子溅射喷金 5–10nm。
- 粉末样品通过导电胶粘附，吹除浮粉。
- 粉末样品处理：
- 超声波法：粉末用乙醇分散，滴涂后吹干。
- 直接撒粉法：适当配合分散剂提升均匀性。
五、技术前沿与未来发展
随着技术进步，扫描电子显微镜正向以下方向发展：
- 更高分辨率：用于表征原子级结构。
- 原位动态观察：研究材料在特定环境下的实时变化。
- 环境扫描电镜（ESEM）：可在湿态或低真空下观察生物样品。
- AI 智能分析：图像自动识别与数据挖掘成为趋势。
总结
扫描电镜（扫描电子显微镜）是深入探索材料世界、解决微观问题的重要工具。无论是科研人员、工程师，还是医疗与法证专家，都可以借助 SEM 提升分析深度与效率，助力科技创新与工程突破。
推荐阅读人群：材料研究员、表征分析工程师、科研人员、生物医药工作者。
