DeepSeek DeepEP学习（四）normal combine

整体流程

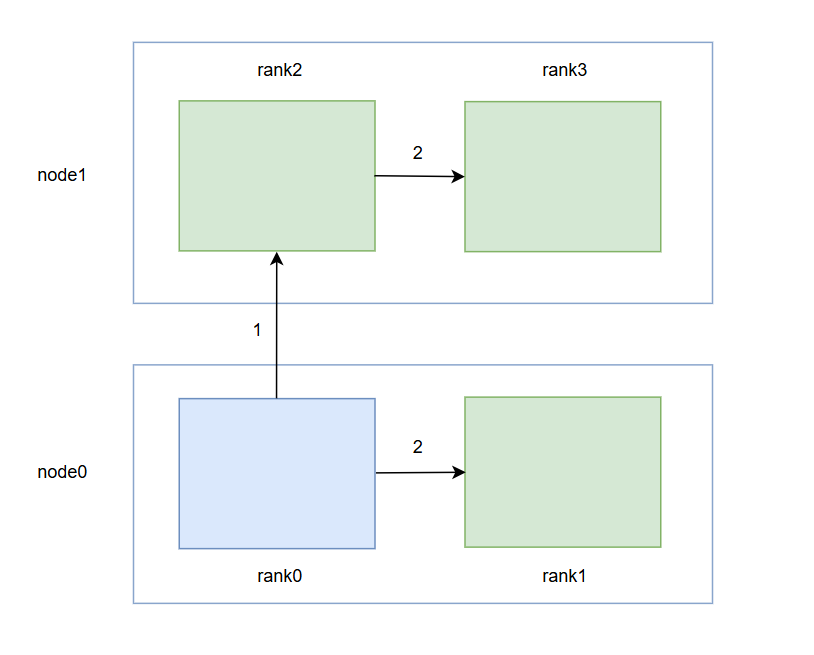

首先回顾一下dispatch的过程，dispatch是两阶段的，第一阶段是机间同号gpu之间通过rdma的发送，第二阶段是机内通过nvlink的中转，rank0的视角如下所示，combine的过程就是原路返回。

图 1

首先回顾一下dispatch输出。

def internode_dispatch(...):x, x_scales = x if isinstance(x, tuple) else (x, None)if handle is not None:...else:assert num_tokens_per_rank is not None and is_token_in_rank is not None and num_tokens_per_expert is not Nonerecv_x, recv_x_scales, recv_topk_idx, recv_topk_weights, num_recv_tokens_per_expert_list, \rdma_channel_prefix_matrix, gbl_channel_prefix_matrix, \recv_rdma_channel_prefix_matrix, recv_rdma_rank_prefix_sum, \recv_gbl_channel_prefix_matrix, recv_gbl_rank_prefix_sum, \recv_src_meta, send_rdma_head, send_nvl_head, event = self.runtime.internode_dispatch(x, x_scales, topk_idx, topk_weights,num_tokens_per_rank, num_tokens_per_rdma_rank, is_token_in_rank, num_tokens_per_expert,0, 0, None, None, None, None,expert_alignment, config, getattr(previous_event, 'event', None), async_finish, allocate_on_comm_stream)handle = (is_token_in_rank,rdma_channel_prefix_matrix, gbl_channel_prefix_matrix,recv_rdma_channel_prefix_matrix, recv_rdma_rank_prefix_sum, recv_gbl_channel_prefix_matrix, recv_gbl_rank_prefix_sum,recv_src_meta, send_rdma_head, send_nvl_head)return (recv_x, recv_x_scales) if x_scales is not None else recv_x, recv_topk_idx, recv_topk_weights, num_recv_tokens_per_expert_list, handle, EventOverlap(event)

然后介绍一下这几个变量，括号中为combine算子中的命名。

rdma_channel_prefix_matrix

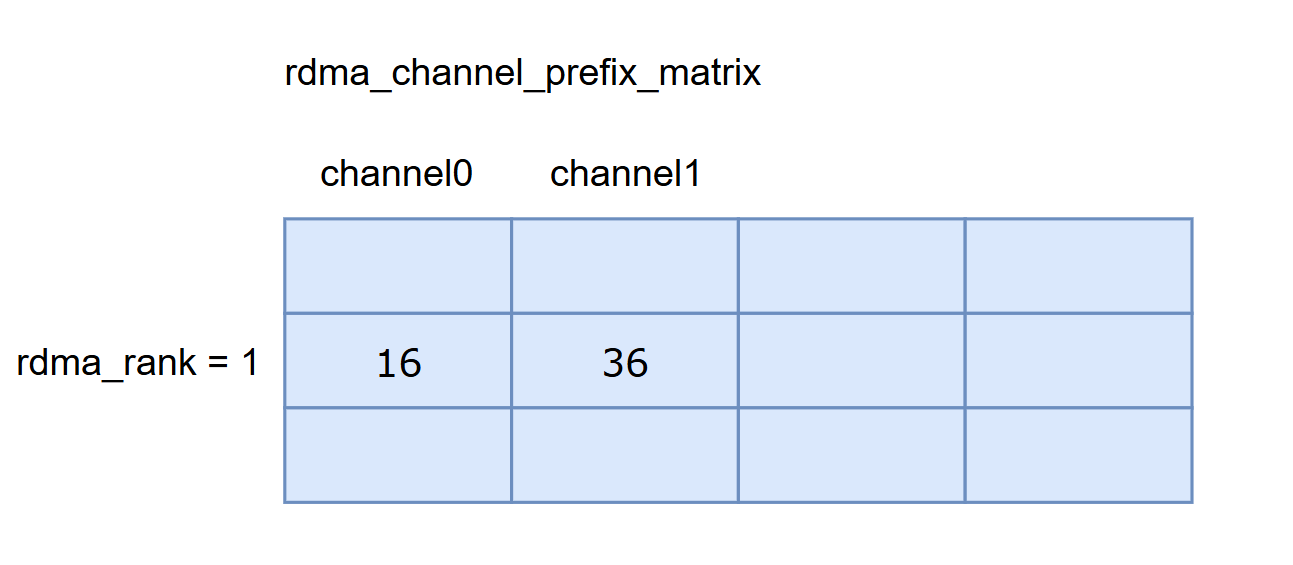

发送者视角，shape为{num_rdma_ranks, num_channels}，如下图所示，假设row为rdma_rank = 1这行，那么row[i]表示当前rank发送到rdma_rank[1]中前 i 个channel的token总数。

图 2

gbl_channel_prefix_matrix

发送者视角，shape为{num_ranks, num_channels}，假设row为rank = 1这行，那么row[i]表示当前rank发送到rank[1]中前 i 个channel的token总数。

send_rdma_head（combined_rdma_head）

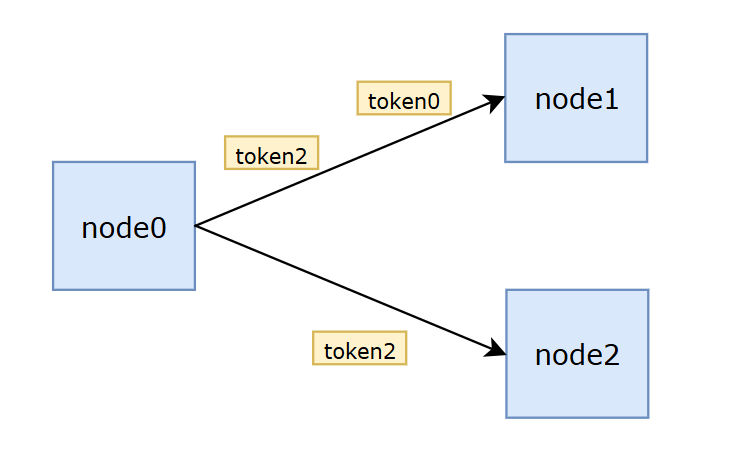

shape为{num_tokens, num_rdma_ranks}，send_rdma_head[token_idx][dst_rdma_rank] = x，表示dispatch中，第token_idx个token是第x个发送到dst_rdma_rank的，假设当前rank有三个token，如下图，那么token2是第1个发送到node1，是第0个发送到node2的。
因为在combine的过程中需要执行reduce，所以node0需要等到node1和node2都发送过来token2之后才能对token2进行reduce，因此就是通过send_rdma_head进行判断的，当node2发送第0个token，node1发送了第1个token，那么说明token2已经到了，就可以开始执行对token2的reduce。

图 3

send_nvl_head（combined_nvl_head）

shape为{num_rdma_recv_tokens, NUM_MAX_NVL_PEERS}，和send_rdma_head差不多，这个记录的是dispatch中机内转发到其他rank的时候，每个token是第几个转发过去的，从而可以执行机内对token的reduce。

recv_rdma_channel_prefix_matrix （rdma_channel_prefix_matrix）

接收端视角，shape为{num_rdma_ranks, num_channels}，同理，假设row表示rank = 1这行，那么row[i]表示rdma_rank[1]的前 i 个channel发送过来的token总数

recv_rdma_rank_prefix_sum（rdma_rank_prefix_sum）

shape为{num_rdma_ranks}，recv_rdma_rank_prefix_sum[x]表示前x台机器的同号卡一共发送过来多少token

recv_gbl_rank_prefix_sum

shape为{num_ranks}，recv_gbl_rank_prefix_sum[x]表示前 i 个rank发送到当前rank的总token数。

recv_gbl_channel_prefix_matrix（gbl_channel_prefix_matrix）

shape为{num_ranks, num_channels}，row[1]表示rank[1]的第 i 个channel发送过来的token从哪里开始放，换句话说就是前i - 1个channel的总token数。

角色分配

图 4

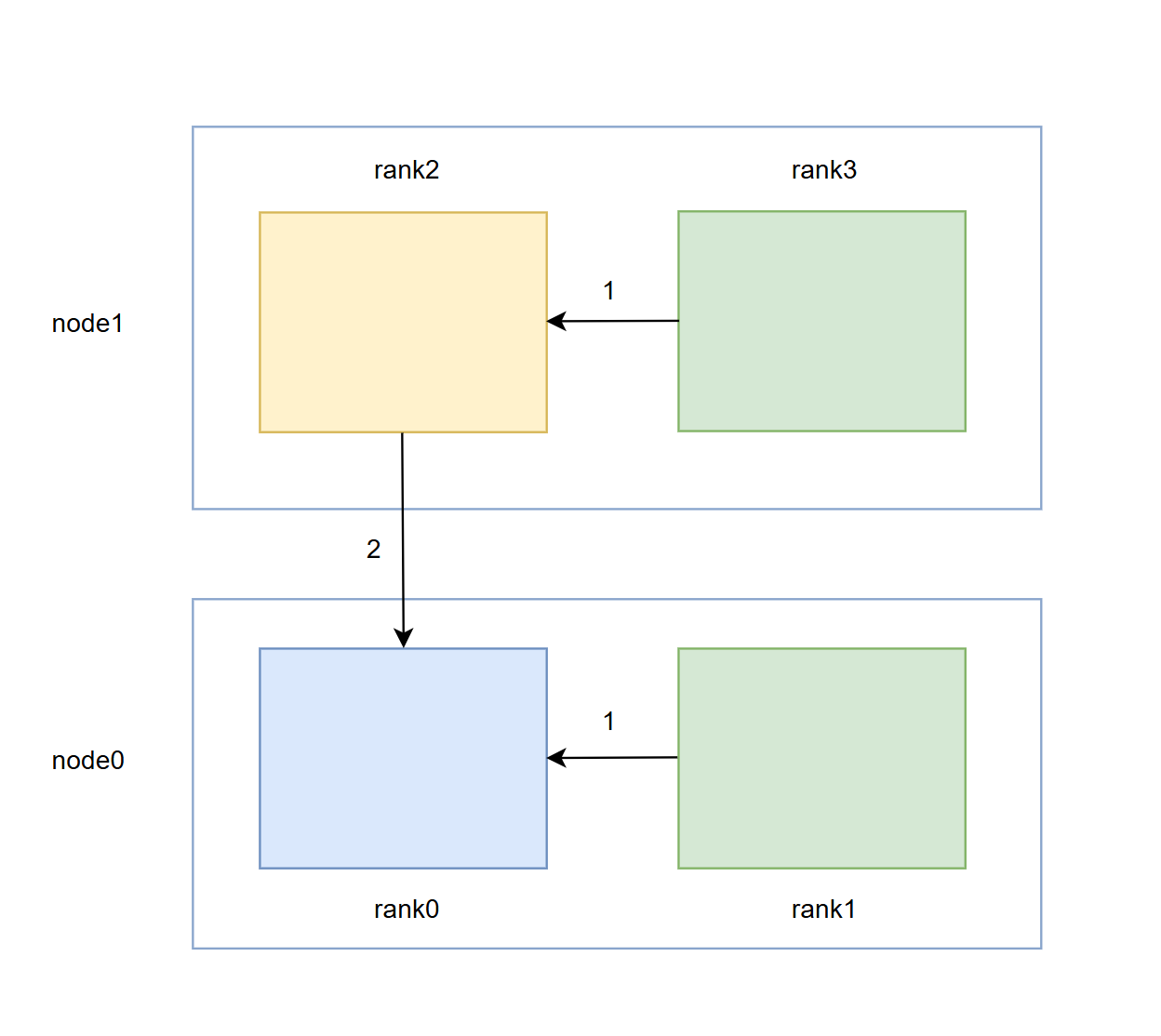

还是以rank0的视角为例，第一步绿色的rank1和rank3会将数据发送到rank1的同号卡，他们的角色为kNVLSender；黄色部分负责转发非同号卡的token，他们的角色为kNVLAndRDMAForwarder；最后是蓝色的rank0，负责接收，角色叫kRDMAReceiver，除了这些外，还有coordinator角色，这个后边详细介绍。

TMA

新版的DeepEP支持了Hopper的TMA指令，支持异步的global memory和shared memory之间的拷贝，可以减少cuda core执行load/store的开销。但此时拷贝变成了异步的，因此需要有机制做到计算之前对访存的同步，以及不同线程之间的同步，这里用的就是mbarrier或者async-group。

mbarrier

mbarrier有一点像bar.sync，可以同步一个block内部的线程，但不同于一个sm只有16个bar，mbarrier是个shared memory上的8字节空间。
除了和bar一样的同步多个线程（通过arrive count），还可以同步TMA这种异步的拷贝（通过expect-tx）。
首先看下初始化

if (lane_id == 0) { mbarrier_init(tma_mbarrier, 1);fence_view_async_shared();fence_barrier_init();EP_DEVICE_ASSERT(hidden_bytes + sizeof(uint64_t) <= kNumTMABytesPerWarp);
}
__syncwarp();

DeepEP中一个warp对应一个mbarrier，因此每个warp的lane[0]执行mbarrier的初始化，tma_mbarrier就是shared memory上的一个8字节空间。

__device__ __forceinline__ void mbarrier_init(uint64_t* mbar_ptr, uint32_t arrive_count) {auto mbar_int_ptr = static_cast<uint32_t>(__cvta_generic_to_shared(mbar_ptr));asm volatile("mbarrier.init.shared::cta.b64 [%1], %0;" :: "r"(arrive_count), "r"(mbar_int_ptr));
}

通过mbarrier.init完成tma_mbarrier的初始化，mbar_ptr为mbarrier的地址，arrive_count就是表示将会有多少个线程执行arrive，expect-tx此时是0。

__device__ __forceinline__ void fence_view_async_shared() {asm volatile("fence.proxy.async.shared::cta; \n" :: );
}

完成初始化之后会执行fence.proxy.async，mbarrier由genric proxy初始化，所以需要fence保证async proxy看见，这里是个双向同步。

__device__ __forceinline__ void fence_barrier_init() {asm volatile("fence.mbarrier_init.release.cluster; \n" :: );
}

然后执行fence.mbarrier_init，这个可以保证前序关于mbarrier初始化的操作被其他线程可见，是个轻量级的fence。

然后以kNVLReceivers为例看下使用，如下展示了当前warp对另一个nvl rank转发过来的token的一次处理，num_recv_tokens表示这次需要处理的token数，tma_load_bytes表示一个token对应的向量长度。

for (int chunk_idx = 0; chunk_idx < num_recv_tokens; ++ chunk_idx, -- num_tokens_to_recv) {auto tma_load_bytes = hidden_bytes + (scale_aligned ? scale_bytes : 0);if (lane_id == 0) { tma_load_1d(tma_buffer, shifted, tma_mbarrier, tma_load_bytes);mbarrier_arrive_and_expect_tx(tma_mbarrier, tma_load_bytes);}    __syncwarp();mbarrier_wait(tma_mbarrier, tma_phase);if (lane_id == 0)tma_store_1d(tma_buffer, recv_x + recv_token_idx * hidden_int4, hidden_bytes, false);tma_store_wait();__syncwarp();
}

然后lane[0]执行tma的load，将hbm上shifted位置的向量拷贝到shared memory上的tma_buffer，关联到初始化的tma_mbarrier，完成机制为complete_tx::bytes，就是mbarrier的expect-tx机制，设置bytes为tma_load_bytes，那么当他完成的时候，mbarrier的expect-tx会被减去tma_load_bytes。

__device__ __forceinline__ void tma_load_1d(const void* smem_ptr, const void* gmem_ptr, uint64_t* mbar_ptr, int num_bytes,bool evict_first = true) {auto mbar_int_ptr = static_cast<uint32_t>(__cvta_generic_to_shared(mbar_ptr));auto smem_int_ptr  = static_cast<uint32_t>(__cvta_generic_to_shared(smem_ptr));const auto cache_hint = evict_first ? kEvictFirst : kEvictNormal;asm volatile("cp.async.bulk.shared::cluster.global.mbarrier::complete_tx::bytes.L2::cache_hint [%0], [%1], %2, [%3], %4;\n":: "r"(smem_int_ptr), "l"(gmem_ptr), "r"(num_bytes), "r"(mbar_int_ptr), "l"(cache_hint) : "memory");
}

然后lane[0]通过arrive.expect_tx设置tma_mbarrier的expect_tx为tma_load_bytes，对应load，然后执行arrive。

__device__ __forceinline__ void mbarrier_arrive_and_expect_tx(uint64_t* mbar_ptr, int num_bytes) {auto mbar_int_ptr = static_cast<uint32_t>(__cvta_generic_to_shared(mbar_ptr));asm volatile("mbarrier.arrive.expect_tx.shared::cta.b64 _, [%1], %0; \n\t" :: "r"(num_bytes), "r"(mbar_int_ptr));
}

所有线程执行synwarp，并在tma_barrier上进行循环wait，直到tma的load完成，然后切换phase。

__device__ __forceinline__ void mbarrier_wait(uint64_t* mbar_ptr, uint32_t& phase) {auto mbar_int_ptr = static_cast<uint32_t>(__cvta_generic_to_shared(mbar_ptr));asm volatile("{\n\t"".reg .pred       P1; \n\t""LAB_WAIT: \n\t""mbarrier.try_wait.parity.shared::cta.b64 P1, [%0], %1, %2; \n\t""@P1 bra DONE; \n\t""bra     LAB_WAIT; \n\t""DONE: \n\t""}" :: "r"(mbar_int_ptr), "r"(phase), "r"(0x989680));phase ^= 1;
}

lane[0]执行tma store，将数据从shared memory拷贝到gloabal memory，完成机制为bulk_group，即bulk async-group。通过cp.async.bulk.commit_group将前序的使用bulk_group完成机制的tma store封装为一个bulk async-group。

_device__ __forceinline__ void tma_store_1d(const void* smem_ptr, const void* gmem_ptr, int num_bytes,bool evict_first = true) {auto smem_int_ptr = static_cast<uint32_t>(__cvta_generic_to_shared(smem_ptr));const auto cache_hint = evict_first ? kEvictFirst : kEvictNormal;asm volatile("cp.async.bulk.global.shared::cta.bulk_group.L2::cache_hint [%0], [%1], %2, %3;\n":: "l"(gmem_ptr), "r"(smem_int_ptr), "r"(num_bytes), "l"(cache_hint) : "memory");asm volatile("cp.async.bulk.commit_group;");
}

最后执行tma_store_wait，因为N为0，所以就等待所有的group完成。

template <int N = 0>
__device__ __forceinline__ void tma_store_wait() {asm volatile("cp.async.bulk.wait_group.read %0;" :: "n"(N) : "memory");
}

kNVLSender

kNVLSender中每个warp对应一个当前机器上的gpu，用于将token从当前rank发送到dispatch过程里中转这个token过来的gpu。一个warp对应一个dst_nvl_rank。
和dispatch一样，机内的卡间数据收发由fifo进行同步，nvl_channel_x为fifo，位于对端，nvl_channel_head位于本端，nvl_channel_tail位于对端，对于当前rank的一个sm的同步机制如下图所示。

图 5
上图展示了nvl_channel_x中一块buffer的大小，为num_max_nvl_chunked_recv_tokens * num_bytes_per_token，而num_max_nvl_chunked_recv_tokens_per_rdma = num_max_nvl_chunked_recv_tokens / kNumRDMARanks，因此当num_rdma_ranks为3的时候，一块buffer会被切分为三个，分别对应了被对端gpu转发到不同的机器，不同的head，tail被当前warp不同的lane持有，如lane[0]对应rdma_rank[0]。 然后获取当前dst_nvl_rank对应的tma_buffer和tma_mbarrier，tma_buffer的前hidden_bytes用于装数据，hidden_bytes之后的uint64为mbarrier，lane[0]负责初始化mbarrier。

if (warp_role == WarpRole::kNVLSender) {// NVL producersconst auto dst_nvl_rank = warp_id;auto dst_buffer_ptr = buffer_ptrs[dst_nvl_rank], local_buffer_ptr = buffer_ptrs[nvl_rank];auto nvl_channel_x = AsymBuffer<uint8_t>(dst_buffer_ptr, num_max_nvl_chunked_recv_tokens * num_bytes_per_token, NUM_MAX_NVL_PEERS, channel_id, num_channels, nvl_rank).advance_also(local_buffer_ptr);auto nvl_channel_head = AsymBuffer<int>(local_buffer_ptr, kNumRDMARanks, NUM_MAX_NVL_PEERS, channel_id, num_channels, dst_nvl_rank).advance_also(dst_buffer_ptr);auto nvl_channel_tail = AsymBuffer<int>(dst_buffer_ptr, kNumRDMARanks, NUM_MAX_NVL_PEERS, channel_id, num_channels, nvl_rank).advance_also(local_buffer_ptr);// TMA stuffsextern __shared__ __align__(1024) uint8_t smem_tma_buffer[];auto tma_buffer = smem_tma_buffer + dst_nvl_rank * kNumTMABytesPerWarp;auto tma_mbarrier = reinterpret_cast<uint64_t*>(tma_buffer + hidden_bytes);uint32_t tma_phase = 0;if (lane_id == 0) {mbarrier_init(tma_mbarrier, 1);fence_view_async_shared();fence_barrier_init();EP_DEVICE_ASSERT(hidden_bytes + sizeof(uint64_t) <= kNumTMABytesPerWarp);}__syncwarp();...
}

如上所述，gbl_channel_prefix_matrix记录了每个rank的channel发送过来的token的前缀和，可以通过前缀和计算出来。

if (warp_role == WarpRole::kNVLSender) {...int token_start_idx = 0, token_end_idx = 0; if (lane_id < kNumRDMARanks) {int prefix_idx = (lane_id * NUM_MAX_NVL_PEERS + dst_nvl_rank) * num_channels + channel_id;token_start_idx = gbl_channel_prefix_matrix[prefix_idx];token_end_idx = (prefix_idx == num_channels * num_ranks - 1) ? num_tokens : gbl_channel_prefix_matrix[prefix_idx + 1];}    __syncwarp();...
}

然后开始执行数据发送的流程，如上所述，一个lane对应一个rdma_rank的数据，这里通过all_sync判断是不是所有lane对应的数据都执行结束了。
num_used_slots表示fifo中已经使用了多少个slot，每个lane判断fifo中是否还可以容纳num_max_nvl_chunked_send_tokens个slot，如果有任意一个lane满足条件，那么break，否则循环load head，直到有空间。

if (warp_role == WarpRole::kNVLSender) {while (true) {if (__all_sync(0xffffffff, token_start_idx >= token_end_idx))break;bool is_lane_ready = false;while (true) {int num_used_slots = cached_channel_tail_idx - cached_channel_head_idx;is_lane_ready = lane_id < kNumRDMARanks and token_start_idx < token_end_idx and num_max_nvl_chunked_recv_tokens_per_rdma - num_used_slots >= num_max_nvl_chunked_send_tokens;if (__any_sync(0xffffffff, is_lane_ready))break;if (lane_id < kNumRDMARanks and token_start_idx < token_end_idx)cached_channel_head_idx = ld_volatile_global(nvl_channel_head.buffer() + lane_id);}}}
}

循环所有的rdma_rank，假设当前处理的是current_rdma_idx，如果这个rdma_rank已经完成所有发送，或者fifo空间不足，那么continue换下一个rdma_rank。
本次要发送给current_rdma_idx的token数为num_tokens_in_chunk，通过cached_channel_tail_idx可以计算出应该填充到fifo的哪个slot，如图5，通过加上current_rdma_idx * num_max_nvl_chunked_recv_tokens_per_rdma找到current_rdma_idx对应的位置。
lane[0]首先通过tma_store_wait等待上一次tma store完成，然后通过tma load将用户输入x中对应的token向量拷贝到tma_buffer，通过mbarrier_arrive_and_expect_tx执行arrive和expect-tx操作，最后通过mbarrier_wait等待load完成。
然后通过load/store拷贝source_meta和topk weight到tma buffer，由于这个是genric proxy操作，tma store为async proxy，为了保证数据可见性，所以这里通过tma_store_fence保证数据写入tma buffer，然后syncwarp执行tma store，更新token_start_idx。
执行完这个chunk token的发送后，更新tail，写入到nvl_channel_tail。

while (true) {for (int i = 0; i < kNumRDMARanks; ++ i) {current_rdma_idx = (current_rdma_idx + 1) % kNumRDMARanks;if (__shfl_sync(0xffffffff, (token_start_idx >= token_end_idx) or (not is_lane_ready), current_rdma_idx))continue;// Sync token start indexauto token_idx = static_cast<int64_t>(__shfl_sync(0xffffffff, token_start_idx, current_rdma_idx));int num_tokens_in_chunk = __shfl_sync(0xffffffff, min(num_max_nvl_chunked_send_tokens, token_end_idx - token_start_idx), current_rdma_idx);// Send by chunkfor (int chunk_idx = 0; chunk_idx < num_tokens_in_chunk; ++ chunk_idx, ++ token_idx) {// Get an empty slotint dst_slot_idx = 0;if (lane_id == current_rdma_idx) {dst_slot_idx = (cached_channel_tail_idx ++) % num_max_nvl_chunked_recv_tokens_per_rdma;dst_slot_idx = current_rdma_idx * num_max_nvl_chunked_recv_tokens_per_rdma + dst_slot_idx;}dst_slot_idx = __shfl_sync(0xffffffff, dst_slot_idx, current_rdma_idx);// Load dataauto shifted_x_buffers = nvl_channel_x.buffer() + dst_slot_idx * num_bytes_per_token;auto shifted_x = x + token_idx * hidden_int4;if (lane_id == 0) {tma_store_wait();tma_load_1d(tma_buffer, shifted_x, tma_mbarrier, hidden_bytes);mbarrier_arrive_and_expect_tx(tma_mbarrier, hidden_bytes);}__syncwarp();mbarrier_wait(tma_mbarrier, tma_phase);// Load source metaif (lane_id == num_topk)*reinterpret_cast<SourceMeta*>(tma_buffer + hidden_bytes) = ld_nc_global(src_meta + token_idx);// Load `topk_weights`if (lane_id < num_topk)*reinterpret_cast<float*>(tma_buffer + hidden_bytes + sizeof(SourceMeta) + lane_id * sizeof(float)) = ld_nc_global(topk_weights + token_idx * num_topk + lane_id);// Issue TMA storetma_store_fence();__syncwarp();if (lane_id == 0)tma_store_1d(tma_buffer, shifted_x_buffers, num_bytes_per_token, false);}       lane_id == current_rdma_idx ? (token_start_idx = static_cast<int>(token_idx)) : 0;} // Move queue tailtma_store_wait();__syncwarp();if (lane_id < kNumRDMARanks and is_lane_ready)st_release_sys_global(nvl_channel_tail.buffer() + lane_id, cached_channel_tail_idx);
}

kNVLAndRDMAForwarder

kNVLAndRDMAForwarder负责接收kNVLSender发送过来的数据，执行reduce，然后通过rdma发送给对应的节点。
kNumWarpsPerForwarder表示多少个warp对应一个dst_rdma_rank，一共有kNumForwarders个warp，这个值是16，那么以8节点为例，将会有2个warp对应一个节点，这2个warp被称为一个large warp。

forwarder_nvl_head和dispatch中的作用一致，用于记录每个forwarder warp的执行进度，从源gpu发送过来的token只有被多个warp都完成他们对应节点的转发之后，才能向源gpu更新head。forwarder_retired是记录每个warp是否完成所有的token转发。
然后计算自己负责的dst_rdma_rank，计算sub_warp_id，就是在large warp内自己是第几个warp，然后初始化forwarder_nvl_head和forwarder_retired。
初始化完成之后通过sync_forwarder_smem同步kNVLAndRDMAForwarder和forwarder的kCoordinator。

__shared__ volatile int forwarder_nvl_head[kNumForwarders][NUM_MAX_NVL_PEERS];
__shared__ volatile bool forwarder_retired[kNumForwarders];
if (warp_role == WarpRole::kNVLAndRDMAForwarder) {const auto dst_rdma_rank = warp_id / kNumWarpsPerForwarder;const auto sub_warp_id = warp_id % kNumWarpsPerForwarder;auto send_buffer = dst_rdma_rank == rdma_rank ? rdma_channel_data.recv_buffer(dst_rdma_rank) : rdma_channel_data.send_buffer(dst_rdma_rank);// Advance to the corresponding NVL buffernvl_channel_x.advance(dst_rdma_rank * num_max_nvl_chunked_recv_tokens_per_rdma * num_bytes_per_token);nvl_channel_head.advance(dst_rdma_rank);nvl_channel_tail.advance(dst_rdma_rank);// Clean shared memory and syncEP_STATIC_ASSERT(NUM_MAX_NVL_PEERS <= 32, "Invalid number of NVL peers");lane_id < NUM_MAX_NVL_PEERS ? (forwarder_nvl_head[warp_id][lane_id] = 0) : 0;lane_id == 0 ? (forwarder_retired[warp_id] = false) : false;sync_forwarder_smem();}

然后获取自己应该需要发送的token数，rdma_channel_prefix_matrix表示其他rdma_rank所有channel发送过来的token的前缀和，因此相减就可以得到自己需要发送的token数num_tokens_to_combine。
num_tokens_prefix表示自己负责token的起始位置，因此对combined_nvl_head进行偏移到自己负责的token区间。

if (warp_role == WarpRole::kNVLAndRDMAForwarder) {int cached_nvl_channel_tail_idx = 0; int num_tokens_to_combine = rdma_channel_prefix_matrix[dst_rdma_rank * num_channels + channel_id];int num_tokens_prefix = channel_id == 0 ? 0 : rdma_channel_prefix_matrix[dst_rdma_rank * num_channels + channel_id - 1];num_tokens_to_combine -= num_tokens_prefix;num_tokens_prefix += dst_rdma_rank == 0 ? 0 : rdma_rank_prefix_sum[dst_rdma_rank - 1];combined_nvl_head += num_tokens_prefix * NUM_MAX_NVL_PEERS;
}

发送是以chunk为粒度的，每次发送之前需要判断对方rdma_rank的fifo中是否有空闲，对端fifo总的容量是num_max_rdma_chunked_recv_tokens ，已使用的容量是对端fifo的tail - head，tail就是当前rank发送到了哪里，即token_start_idx，head就是对端回复过来的rdma_channel_head，然后判断剩余容量是否足够容纳本次要发送的token数。这个过程是由large warp的第一个warp的lane[0]执行。

for (int token_start_idx = 0; token_start_idx < num_tokens_to_combine; token_start_idx += num_max_rdma_chunked_send_tokens) {// Check destination queue emptiness, or wait a buffer to be releasedauto token_end_idx = min(token_start_idx + num_max_rdma_chunked_send_tokens, num_tokens_to_combine);auto num_chunked_tokens = token_end_idx - token_start_idx;auto start_time = clock64();while (sub_warp_id == 0 and lane_id == 0) { // Inequality: `num_max_rdma_chunked_recv_tokens - (tail - head) >= num_chunked_tokens`// Here, `token_start_idx` is the actual tailint num_used_slots = token_start_idx - ld_volatile_global(rdma_channel_head.buffer(dst_rdma_rank));if (num_max_rdma_chunked_recv_tokens - num_used_slots >= num_chunked_tokens)break;}    sync_large_warp();...
}

然后开始执行token的聚合和rdma转发，一个large warp对应一个rdma rank，large warp中一个warp对应一个token。
对端rdma_rank有空闲slot之后，开始等待源gpu的sender有没有将数据发送过来，当前gpu在dispatch的时候可能转发给了多个gpu，因此要等待多个sender将这个token发送回来，这里就是通过combined_nvl_head判断sender是否已经完成这个token的发送，如果sender发送的进度超过了对应的combined_nvl_head，即cached_nvl_channel_tail_idx > expected_head的时候，就说明这个token到了，这里每个lane对应一个gpu，当所有的token都到了，就可以开始执行这些token的combine操作，combine就是将多个sender发送过来的数据，此时存放在各自的nvl_channel_x中，然后通过combine_token将这几个token对应的向量进行求和，然后存到rdma发送buffer中。
最后将各个gpu对应的expect_head填到forwarder_nvl_head，coordinator会根据这个将head回复给源gpu。

for (int token_start_idx = 0; token_start_idx < num_tokens_to_combine; token_start_idx += num_max_rdma_chunked_send_tokens) {...for (int token_idx = token_start_idx + sub_warp_id; token_idx < token_end_idx; token_idx += kNumWarpsPerForwarder) {int expected_head = -1;if (lane_id < NUM_MAX_NVL_PEERS)expected_head = ld_nc_global(combined_nvl_head + token_idx * NUM_MAX_NVL_PEERS + lane_id);while (cached_nvl_channel_tail_idx <= expected_head) {cached_nvl_channel_tail_idx = ld_acquire_sys_global(nvl_channel_tail.buffer(lane_id));}// Combine current tokenauto rdma_slot_idx = token_idx % num_max_rdma_chunked_recv_tokens;void* shifted = send_buffer + rdma_slot_idx * num_bytes_per_token;auto recv_fn = [&](int src_nvl_rank, int slot_idx, int hidden_int4_idx) -> int4 { return ld_nc_global(reinterpret_cast<int4*>(nvl_channel_x.buffer(src_nvl_rank) + slot_idx * num_bytes_per_token) + hidden_int4_idx); };auto recv_tw_fn = [&](int src_nvl_rank, int slot_idx, int topk_idx) -> float { return ld_nc_global(reinterpret_cast<float*>(nvl_channel_x.buffer(src_nvl_rank) + slot_idx * num_bytes_per_token + hidden_bytes + sizeof(SourceMeta)) + topk_idx); };combine_token<NUM_MAX_NVL_PEERS, false, dtype_t, NUM_MAX_NVL_PEERS>(expected_head >= 0,expected_head, lane_id,hidden_int4, num_topk,static_cast<int4*>(shifted),reinterpret_cast<float*>(static_cast<int8_t*>(shifted) + hidden_bytes + sizeof(SourceMeta)),nullptr, nullptr, num_max_nvl_chunked_recv_tokens_per_rdma, recv_fn, recv_tw_fn);if (lane_id < NUM_MAX_NVL_PEERS)expected_head < 0 ? (forwarder_nvl_head[warp_id][lane_id] = -expected_head - 1) : (forwarder_nvl_head[warp_id][lane_id] = expected_head + 1);}...
}

最后通过nvshmemi_ibgda_put_nbi_warp将这些token的向量发送出去，并通过nvshmemi_ibgda_amo_nonfetch_add更新对端rdma_rank的tail指针。

for (int token_start_idx = 0; token_start_idx < num_tokens_to_combine; token_start_idx += num_max_rdma_chunked_send_tokens) {...if (sub_warp_id == kNumWarpsPerForwarder - 1) {if (dst_rdma_rank != rdma_rank) {auto rdma_slot_idx = token_start_idx % num_max_rdma_chunked_recv_tokens;const size_t num_bytes_per_msg = num_chunked_tokens * num_bytes_per_token;const auto dst_ptr = reinterpret_cast<uint64_t>(rdma_channel_data.recv_buffer(rdma_rank) + rdma_slot_idx * num_bytes_per_token);const auto src_ptr = reinterpret_cast<uint64_t>(rdma_channel_data.send_buffer(dst_rdma_rank) + rdma_slot_idx * num_bytes_per_token);nvshmemi_ibgda_put_nbi_warp<true>(dst_ptr, src_ptr, num_bytes_per_msg,translate_dst_rdma_rank<kLowLatencyMode>(dst_rdma_rank, nvl_rank), channel_id, lane_id, 0);} else {memory_fence();}// Write new RDMA tail__syncwarp();if (lane_id == 0) {nvshmemi_ibgda_amo_nonfetch_add(rdma_channel_tail.buffer(rdma_rank), num_chunked_tokens,translate_dst_rdma_rank<kLowLatencyMode>(dst_rdma_rank, nvl_rank), channel_id, dst_rdma_rank == rdma_rank);}}...
}

kRDMAReceiver

kRDMAReceiver逻辑和kNVLAndRDMAForwarder有一点像，dispatch出去了num_combined_tokens，因此需要收这些token回来，token在channel间切分。
因此遍历token_start_idx到token_end_idx，一个warp对应一个token，假设当前在处理第token_idx个token，每个warp中的每个lane对应一个rdma_rank，各自判断负责的rdma_rank发送过来的进度，即rdma_channel_tail，如果大于expect_head，说明token_idx已经被发送回来了，那么通过combine_token将这些向量求和写回用户buffer即可。

if (warp_role == WarpRole::kRDMAReceiver) {int token_start_idx, token_end_idx;get_channel_task_range(num_combined_tokens, num_channels, channel_id, token_start_idx, token_end_idx);int cached_channel_tail_idx = 0;for (int64_t token_idx = token_start_idx + warp_id; token_idx < token_end_idx; token_idx += kNumRDMAReceivers) {int expected_head = -1;if (lane_id < kNumRDMARanks) {expected_head = ld_nc_global(combined_rdma_head + token_idx * kNumRDMARanks + lane_id);(expected_head < 0) ? (rdma_receiver_rdma_head[warp_id][lane_id] = -expected_head - 1) : (rdma_receiver_rdma_head[warp_id][lane_id] = expected_head);}while (cached_channel_tail_idx <= expected_head) {cached_channel_tail_idx = static_cast<int>(ld_acquire_sys_global(rdma_channel_tail.buffer(lane_id)));}__syncwarp();// Combine current tokenauto recv_fn = [&](int src_rdma_rank, int slot_idx, int hidden_int4_idx) -> int4 { return ld_nc_global(reinterpret_cast<const int4*>(rdma_channel_data.recv_buffer(src_rdma_rank) + slot_idx * num_bytes_per_token) + hidden_int4_idx);};auto recv_tw_fn = [&](int src_rdma_rank, int slot_idx, int topk_idx) -> float { return ld_nc_global(reinterpret_cast<const float*>(rdma_channel_data.recv_buffer(src_rdma_rank) + slot_idx * num_bytes_per_token + hidden_bytes + sizeof(SourceMeta)) + topk_idx);};combine_token<kNumRDMARanks, true, dtype_t, kNumTopkRDMARanks>(...);}
}

kCoordinator

最后是kCoordinator，对于receiver，需要根据处理token的进度回复head给forwarder，对于forwarder，需要回复token到sender，这个操作是通过kCoordinator实现的。

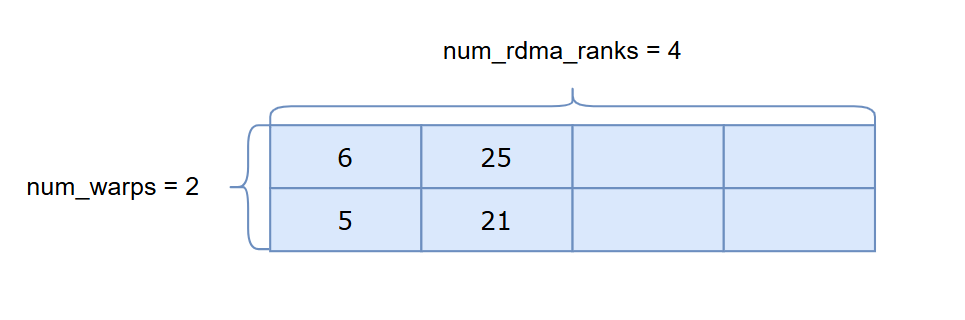

我们先看对于receiver的coordinator，last_rdma_head表示上次回复的head，一个lane对应一个rdma_rank，不断循环直到所有receiver都完成工作。receiver中一个warp处理一个token，一个lane对应一个rdma_rank，执行的进度被保存到rdma_receiver_rdma_head，如下所示,

图 5

因此对于一个rdma_rank，回复的head应该是对应这列中的最小值，就是最慢的warp对应的进度，比如对于rdma_rank0，此时应该回复5，然后将这个head通过nvshmemi_ibgda_amo_nonfetch_add回复给对应的rdma rank。
同理对于forwarder。

else {is_forwarder_sm ? sync_forwarder_smem() : sync_rdma_receiver_smem();const auto num_warps_per_rdma_rank = kNumForwarders / kNumRDMARanks;int last_rdma_head = 0;int last_nvl_head[kNumRDMARanks] = {0};int dst_rdma_rank = lane_id < kNumRDMARanks ? lane_id : 0;int dst_nvl_rank = lane_id < NUM_MAX_NVL_PEERS ? lane_id : 0;while (true) {if (not is_forwarder_sm and __all_sync(0xffffffff, lane_id >= kNumRDMAReceivers or rdma_receiver_retired[lane_id]))break;if (is_forwarder_sm and __all_sync(0xffffffff, lane_id >= kNumForwarders or forwarder_retired[lane_id]))break;if (not is_forwarder_sm) {int min_head = std::numeric_limits<int>::max(); #pragma unroll for (int i = 0; i < kNumRDMAReceivers; ++ i) if (not rdma_receiver_retired[i]) min_head = min(min_head, rdma_receiver_rdma_head[i][dst_rdma_rank]); if (min_head != std::numeric_limits<int>::max() and min_head >= last_rdma_head + num_max_rdma_chunked_send_tokens and lane_id < kNumRDMARanks) {nvshmemi_ibgda_amo_nonfetch_add(rdma_channel_head.buffer(rdma_rank), min_head - last_rdma_head,translate_dst_rdma_rank<kLowLatencyMode>(dst_rdma_rank, nvl_rank), channel_id + num_channels, dst_rdma_rank == rdma_rank);last_rdma_head = min_head;}} else {// Find minimum head for NVL ranks #pragma unrollfor (int i = 0; i < kNumRDMARanks; ++ i) {int min_head = std::numeric_limits<int>::max(); #pragma unroll for (int j = 0; j < num_warps_per_rdma_rank; ++ j) if (not forwarder_retired[i * num_warps_per_rdma_rank + j])min_head = min(min_head, forwarder_nvl_head[i * num_warps_per_rdma_rank + j][dst_nvl_rank]);if (min_head != std::numeric_limits<int>::max() and min_head > last_nvl_head[i] and lane_id < NUM_MAX_NVL_PEERS)st_relaxed_sys_global(nvl_channel_head.buffer_by(dst_nvl_rank) + i, last_nvl_head[i] = min_head);}}}
}
