GC8871刷式直流电机驱动器深度解析：3.6A驱动与内置电流检测技术
产品概述
GC8871是一款高性能刷式直流电机驱动芯片，采用创新的内置电流检测技术，无需外接感测电阻即可实现精确的电流控制。该芯片采用ESOP8封装，工作电压范围6.5-45V，峰值驱动电流达3.6A，特别适合打印机、工业设备和各类机电一体化应用。
核心特性对比
| 特性 | GC8871 | 传统方案 |
|---|---|---|
| 电流检测 | 内置检测，无需外接电阻 | 需要外接感测电阻 |
| 工作电压 | 6.5-45V | 通常较窄 |
| 峰值电流 | 3.6A | 依型号而定 |
| 导通电阻 | 565mΩ(典型) | 通常较高 |
| 休眠电流 | ≤10μA | 通常较高 |

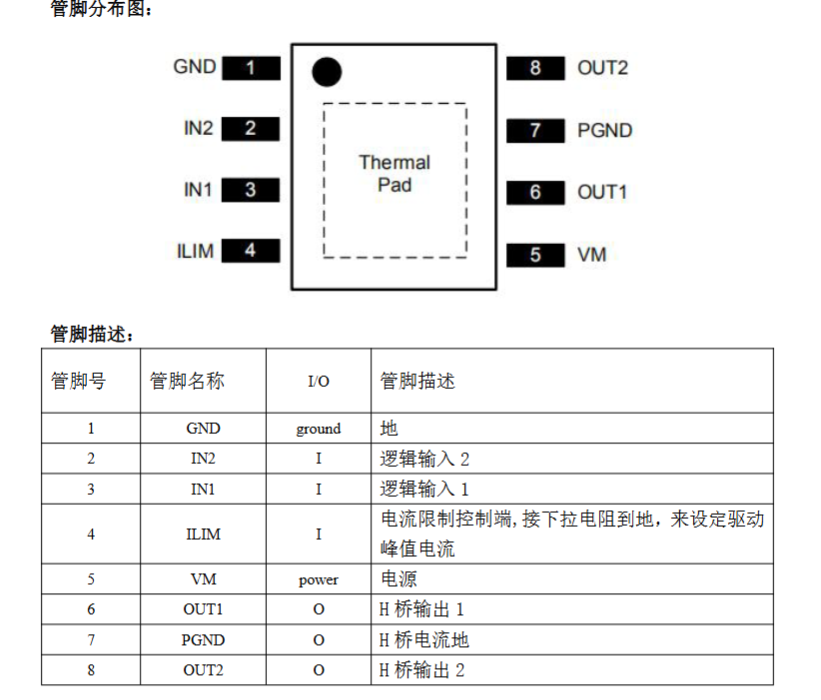

管脚配置与功能
GC8871采用8引脚ESOP封装，各引脚功能如下：
GND：系统接地
IN2：逻辑输入2，PWM控制
IN1：逻辑输入1，PWM控制
ILIM：电流限制设置端（关键特色引脚）
VM：电机驱动电源(6.5-45V)
OUT1：H桥输出1
PGND：功率地（低阻抗接地路径）
OUT2：H桥输出2
创新电流控制技术
GC8871的最大特色是内置电流检测功能，通过ILIM引脚外接电阻即可设置电流限制阈值：
电流限制计算公式：
ITRIP(A)=64RILIM(kΩ)ITRIP(A)=RILIM(kΩ)64
例如：
使用30kΩ电阻时，电流限制约2.13A
使用20kΩ电阻时，电流限制约3.2A
这种设计省去了传统方案中的大功率感测电阻，既节省成本又减少PCB空间占用。
电机控制逻辑
| IN1 | IN2 | 电机状态 |
|---|---|---|
| 0 | 0 | 滑行/休眠 |
| 1 | 0 | 正转 |
| 0 | 1 | 反转 |
| 1 | 1 | 刹车 |
PWM控制组合：
| IN1 | IN2 | 功能模式 |
|---|---|---|
| PWM | 0 | 正转快衰减 |
| 1 | PWM | 正转慢衰减 |
| 0 | PWM | 反转快衰减 |
| PWM | 1 | 反转慢衰减 |
关键电气参数
驱动性能：
导通电阻：高侧300-340mΩ，低侧260-320mΩ
死区时间：220ns
PWM频率：最高100kHz
保护特性：
过流保护：3.7-6.4A
过温保护：155-180℃
欠压锁定：6.1-6.4V
功耗特性：
工作电流：3-10mA
休眠电流：≤10μA
典型应用电路
GC8871的典型应用电路极为简洁：
VM接6.5-45V电源，建议并联47μF+0.1μF电容
ILIM引脚通过30kΩ电阻接地设置电流限制
IN1/IN2接MCU PWM输出
OUT1/OUT2直接驱动电机
设计优势分析
简化设计：省去外部电流检测电路，BOM成本降低约15%
提高可靠性：内置多重保护，故障自动恢复
节能高效：休眠模式功耗仅10μA
灵活控制：支持快/慢衰减模式，适应不同应用场景

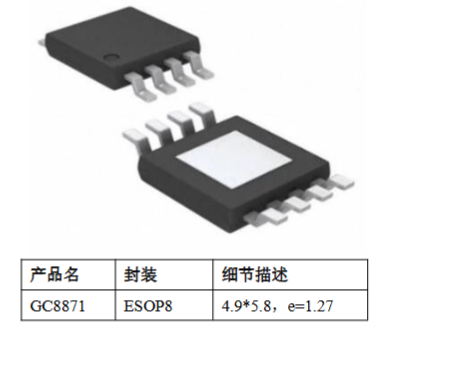

封装信息
GC8871采用标准ESOP8封装：
尺寸：4.7-5.1mm × 3.8-4.0mm
高度：1.3-1.7mm
引脚间距：1.27mm
应用建议
工业设备：适合自动化设备中的小型电机驱动
打印机：精确控制进纸电机和打印头移动
家电：风扇、窗帘电机等需要调速的应用
机器人：小型关节电机控制
总结
GC8871通过创新的内置电流检测技术，在保持高性能的同时显著简化了外围电路设计。其宽电压范围、高驱动能力和完善的保护机制，使其成为空间受限且要求高可靠性应用的理想选择。工程师在设计新一代机电系统时，GC8871值得重点考虑。
