CMOS知识点 双阱工艺 三阱工艺

知识点11：

反掺杂效应：

在n阱或p阱工艺中，衬底需要通过注入相反类型的掺杂剂形成阱，这会降低半导体质量，影响器件性能（迁移率下降）。双阱和三阱工艺通过使用轻掺杂衬底减轻这一问题。

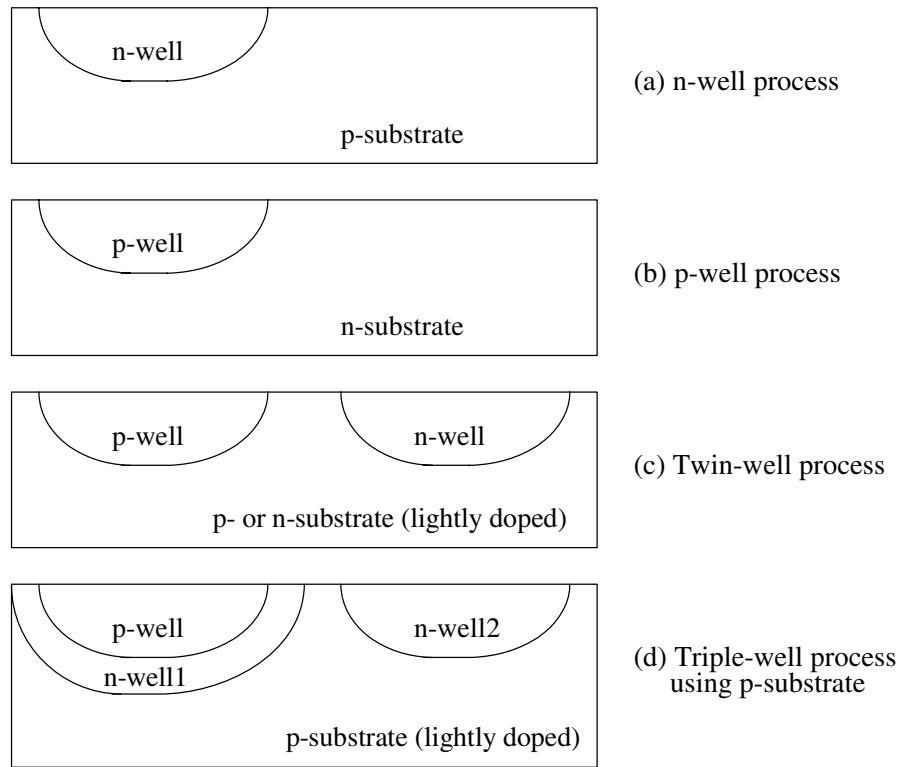

1. n阱工艺（n-well process）(图a)

• 结构：
  • 衬底：p型（p-substrate）。
  • 阱：n阱（n-well）在p型衬底中形成。
• 器件分布：
  • NMOS晶体管：直接制作在p型衬底中（体是p型）。
  • PMOS晶体管：制作在n阱中（体是n型）。
• 特点：
  • n阱是通过向p型衬底注入n型掺杂剂（如磷或砷）形成的，这一过程称为“反掺杂”（从p型变为n型）。
  • 反掺杂会导致半导体质量下降（掺杂剂电离增加散射，降低载流子迁移率），因此PMOS器件的性能较差（速度较慢）。
  • 优点是工艺简单，成本较低。

---

2. p阱工艺（p-well process）（图b）

• 结构：
  • 衬底：n型（n-substrate）。
  • 阱：p阱（p-well）在n型衬底中形成。
• 器件分布：
  • NMOS晶体管：制作在p阱中（体是p型）。
  • PMOS晶体管：直接制作在n型衬底中（体是n型）。
• 特点：
  • 与n阱工艺相反，NMOS器件因反掺杂效应性能较差，而PMOS器件性能较好。
  • 适用于需要高性能PMOS的应用场景。

---

3. 双阱工艺（Twin-well process）（图c）

• 结构：
  • 衬底：轻掺杂的p型或n型（lightly doped p- or n-substrate）。
  • 阱：同时存在p阱和n阱。
• 器件分布：
  • NMOS晶体管：制作在p阱中。
  • PMOS晶体管：制作在n阱中。
• 特点：
  • 由于衬底轻掺杂，反掺杂效应显著减少，NMOS和PMOS的性能均得到优化。
  • 需要更复杂的工艺步骤，成本较高。
  • 适用于高性能、低功耗的集成电路设计。

---

4. 三阱工艺（Triple-well process）（图d）

• 结构：
  • 衬底：轻掺杂的p型（lightly doped p-substrate）。
  • 阱：n阱1（n-well1）和p阱（p-well），其中n阱1将p阱与衬底隔离。
• 器件分布：
  • NMOS晶体管：制作在p阱中。
  • PMOS晶体管：制作在n阱中。
• 特点：
  • n阱1和p衬底形成二极管结，将p阱与衬底电隔离，从而允许p阱（NMOS体）连接到独立的电位（而非固定接地）。
  • 适用于需要灵活偏置或噪声隔离的高性能电路（如模拟或混合信号设计）。
  • 工艺复杂度最高，成本也最高。
