ANSYS Fluent 管内流动仿真

1、案例介绍

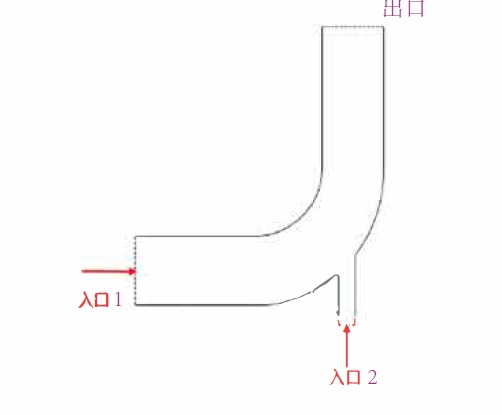

        如图所示，喷射混合管入口1 的流速为0.4m/s, 温度为293.15K, 入口2 的流速为1.2m/s,温度为313.15K, 出口压力为0Pa, 请用ANSYS Fluent 求解出压力与速度的分布云图。

 2、启动Fluent并导入网格

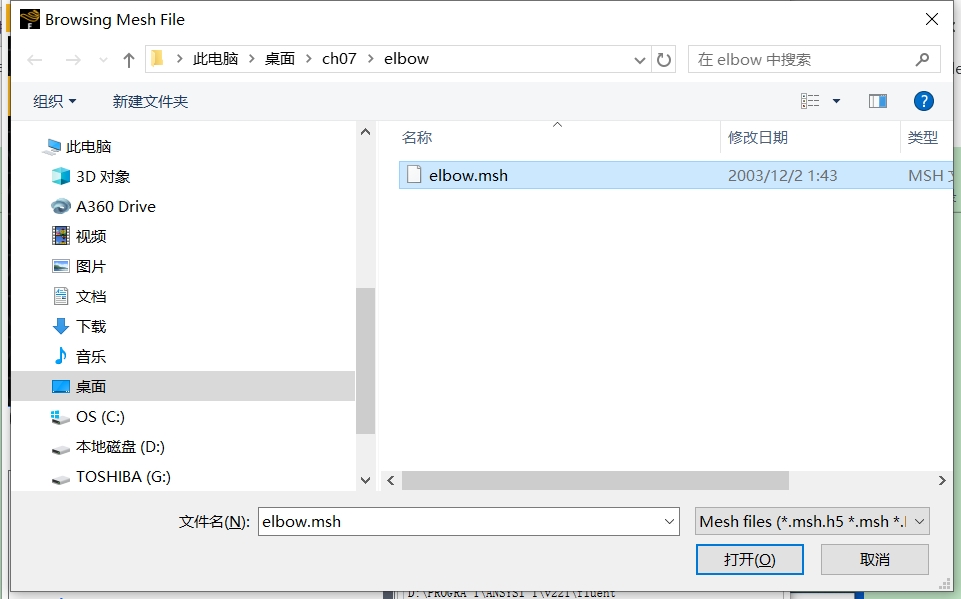

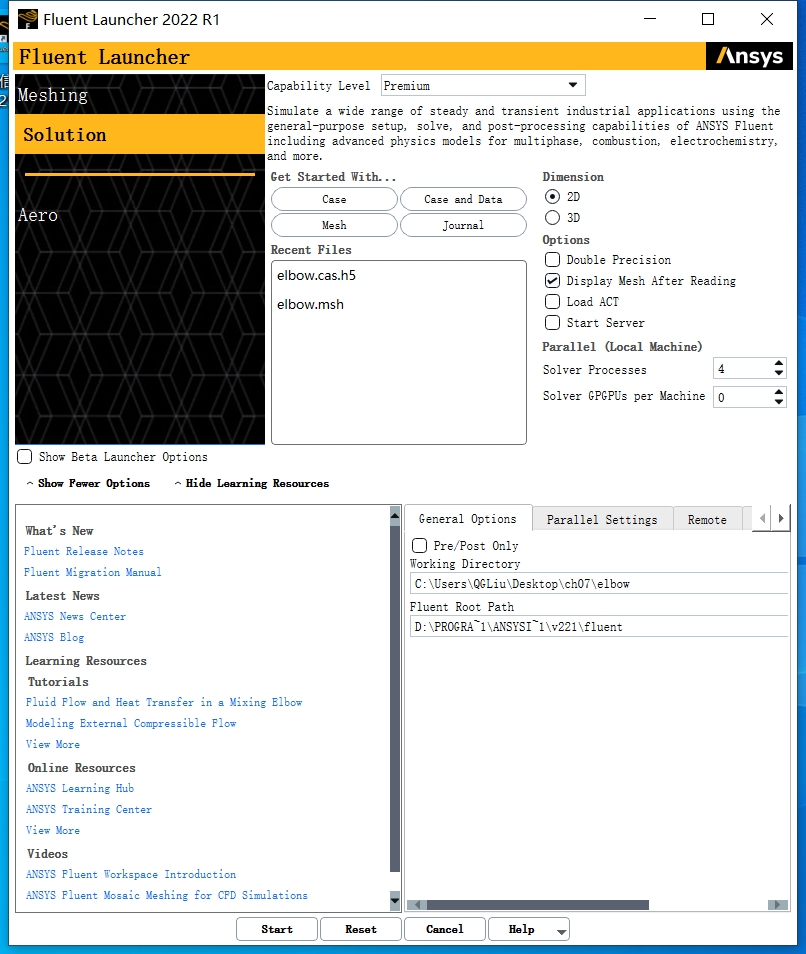

2.1、启动Flunt 2022 R1软件，进入Fluent Launcher界面，选择Solution，Dimension选择2D，并勾选Display Meah after Reading，点击Mesh打开文件选择对话框，选择elbow.msh，最后点击Start with Selected options。

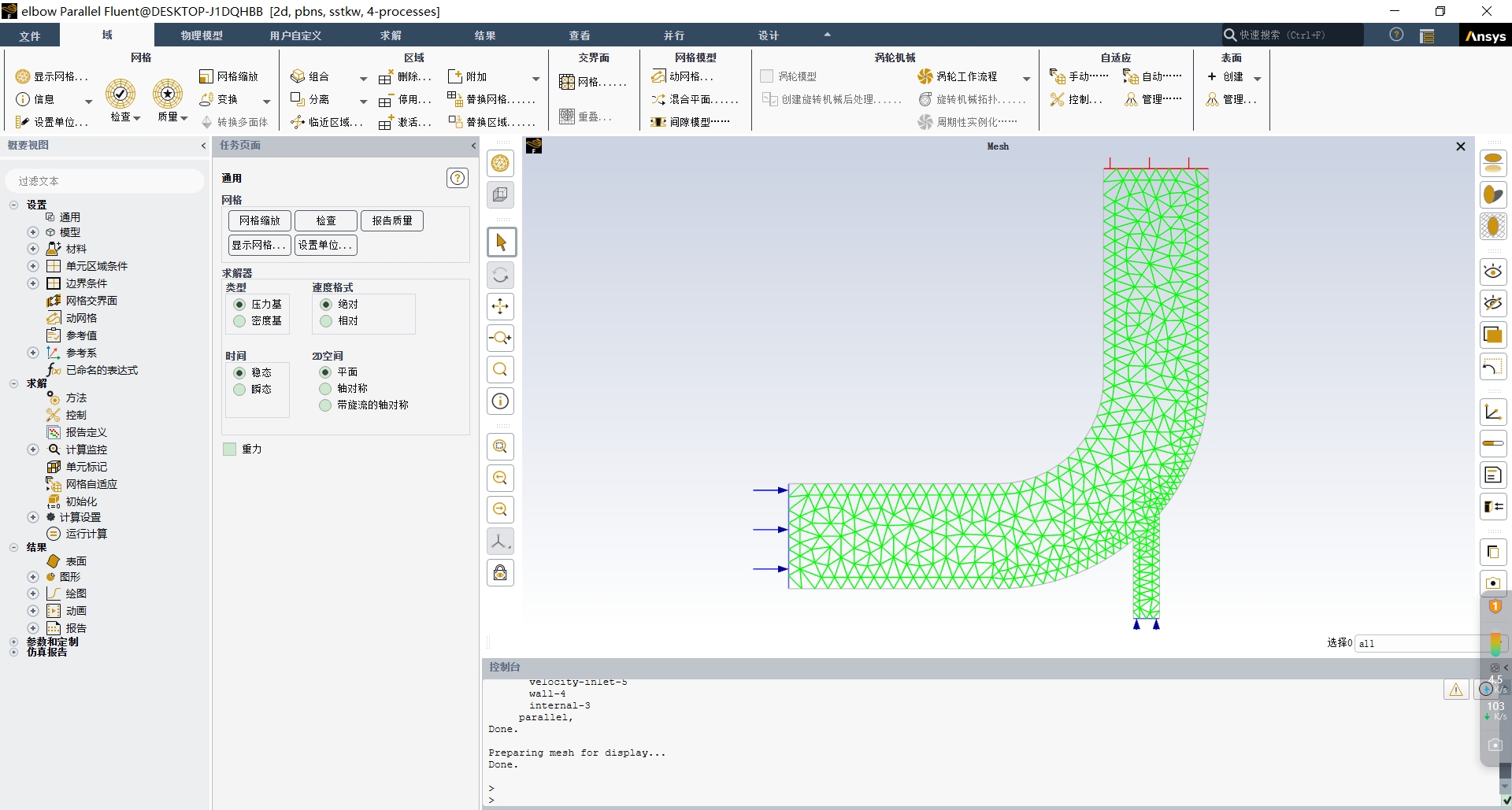

3、导入网格文件后打开显示几何模型如下：

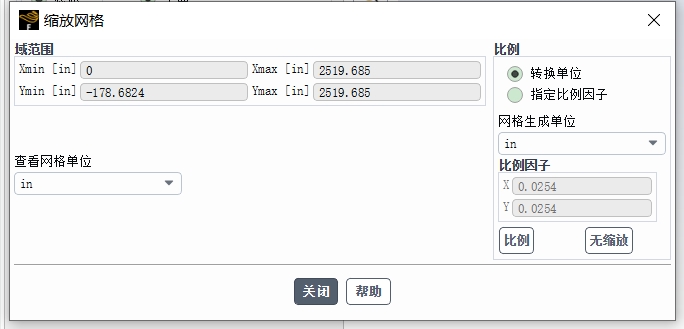

 点击“检查‘按钮，检查网格质量，确保不存在负体积。接着点击”网格缩放“按钮，将网格生成单位和查看网格单位都设置成in（英寸）。

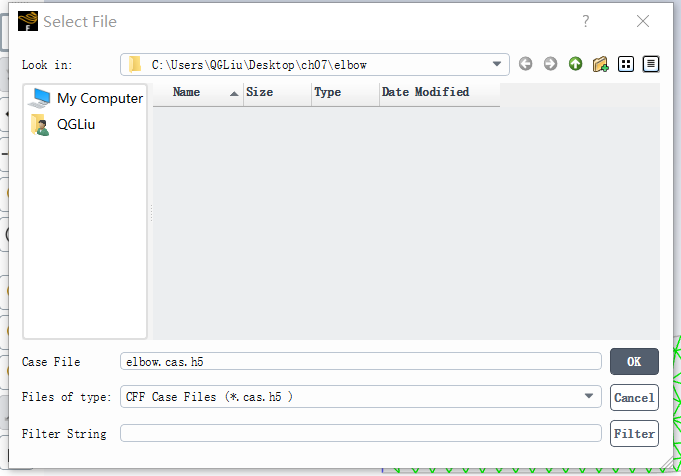

4、点击文件/写出/case，保存项目。

 3、定义求解器

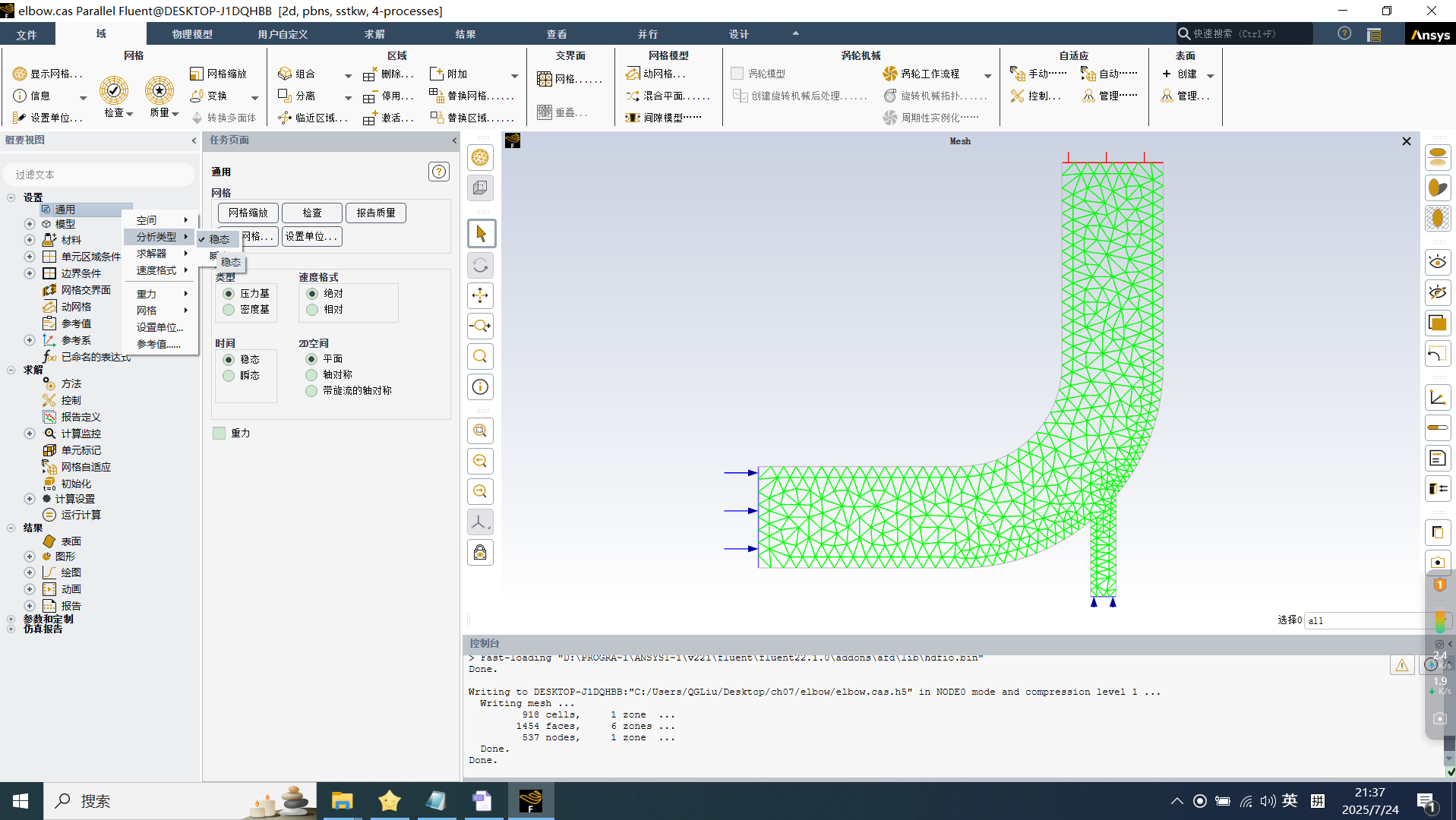

通用右键选择分析类型选择”稳态“。

 4、定义模型

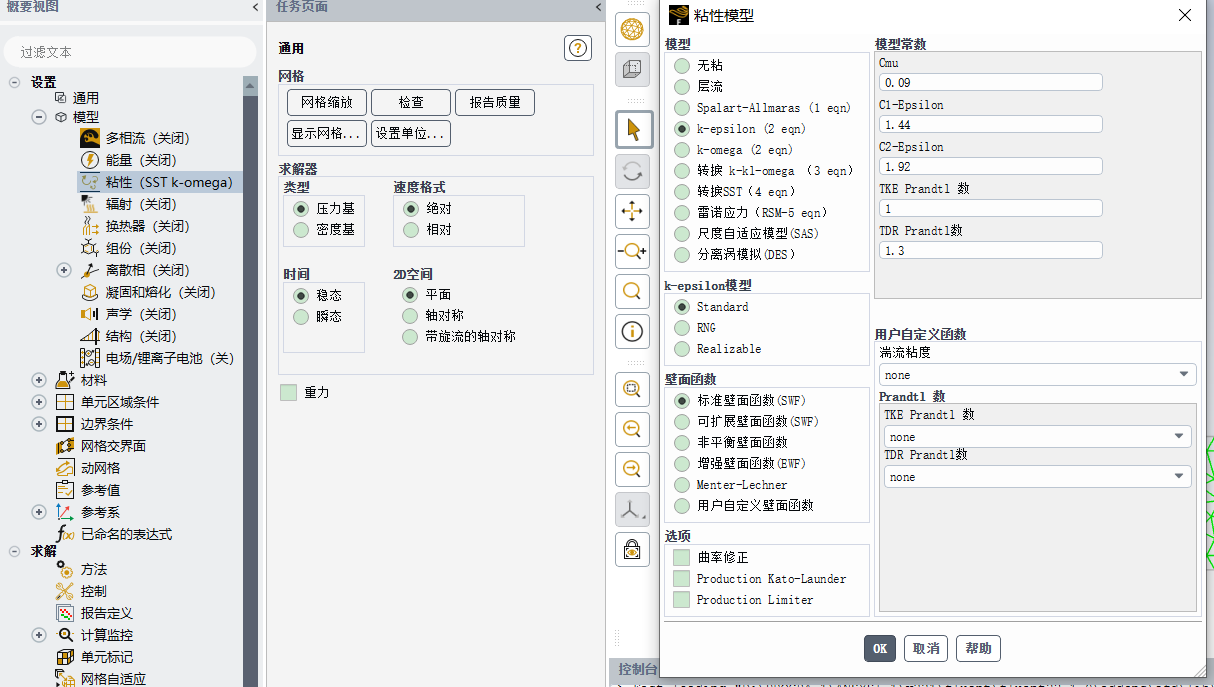

定位到模型/粘性双击，选择k-epsion(2equ)。

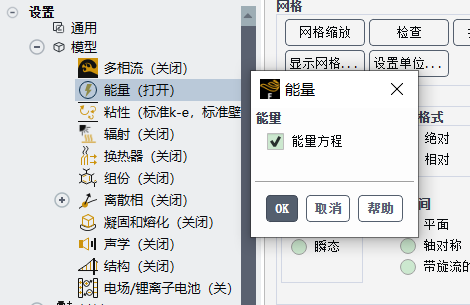

双击”能量“，勾选能量方程。



5、设置材料

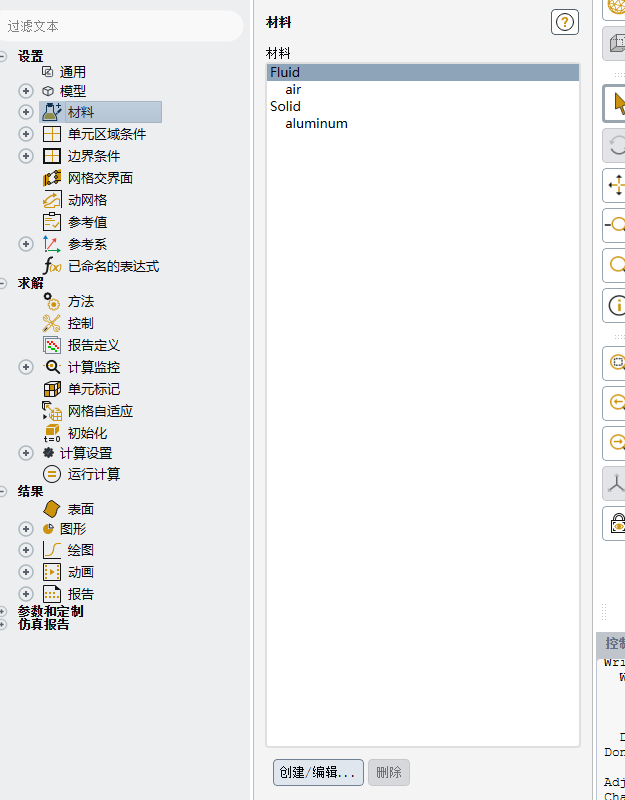

 定位到”材料“，点击”创建/编辑...“，打开创建材料对话框。

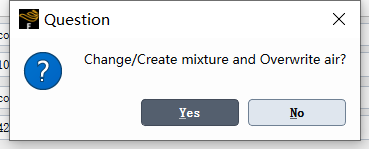

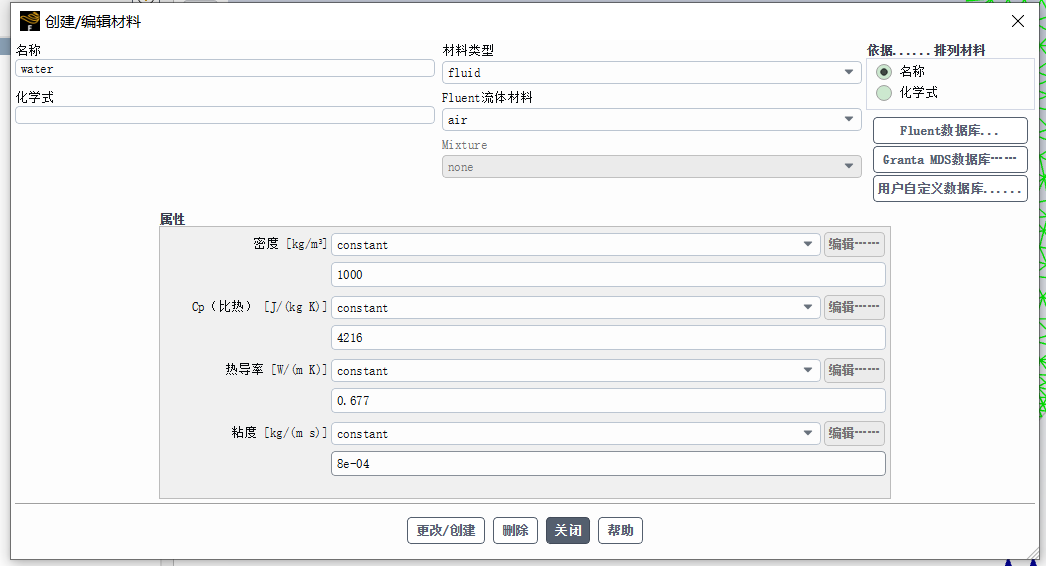

名称输入water，密度1000，比热4216，热导率0.677，粘度8e-04，点击”更改/创建“，弹出对话框选择No，不替换。



6、设置边界条件

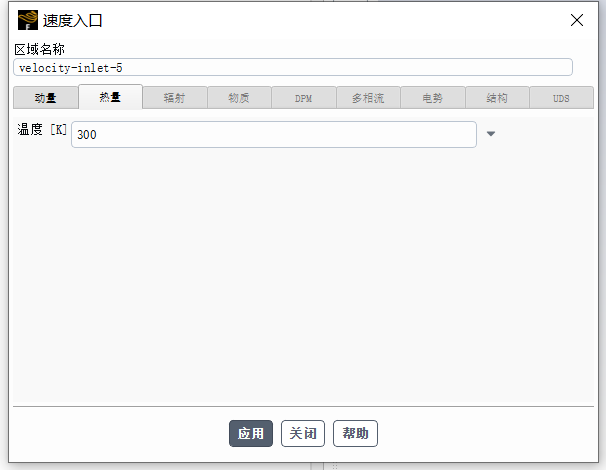

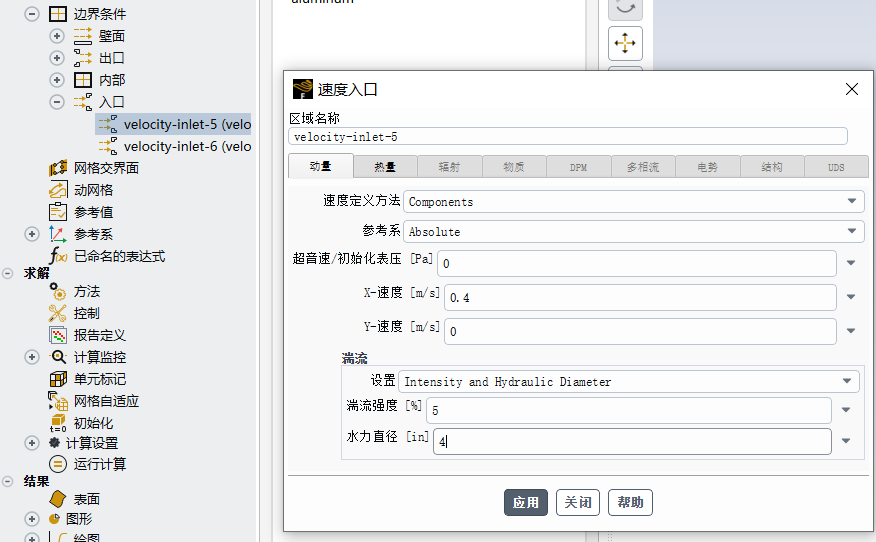

定位到边界条件/入口，双击velocity-inlet-5，速度定义方法选择Components，X方向速度输入0.4，湍流设置Intensity and Hydraulic Diameter，水力直径输入4。 热量输入293.15。

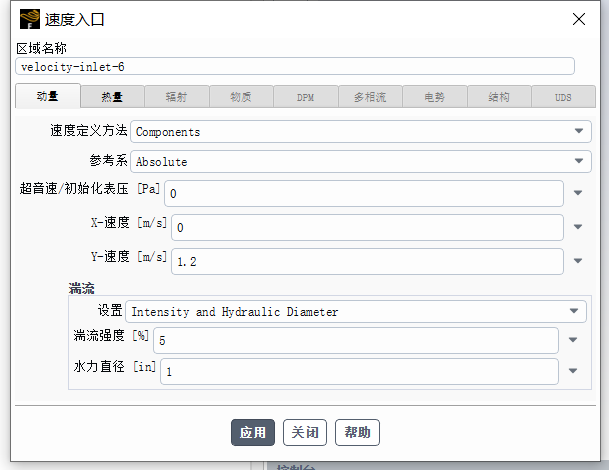

同理，设置velocity-inlet-6，Y速度输入1.2，水力直径输入1，热量输入313.15。

7、设置计算域

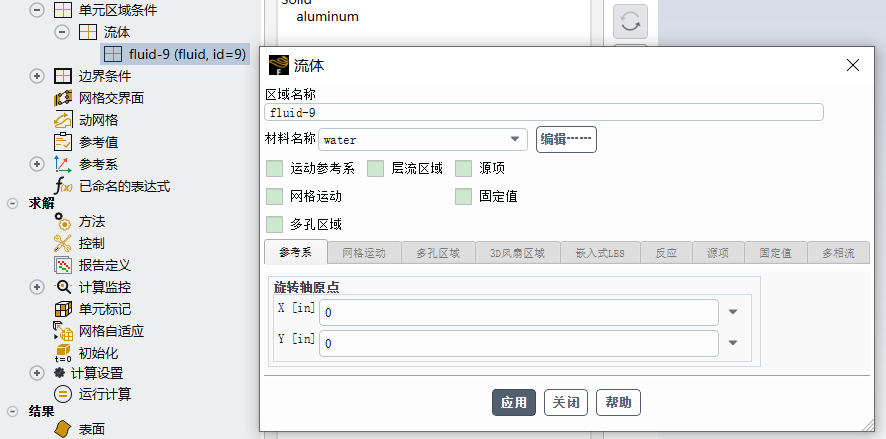

 定位到单元区域条件/流体，双击fluid-9，材料名称选择water，点击应用。

 8、求解控制

方法和控制均保持默认不变。

9、初始条件

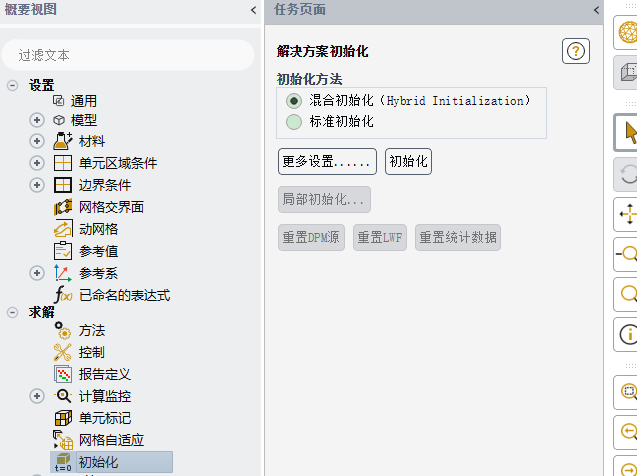

双击初始化，点击初始化按钮。

10、求解过程监视

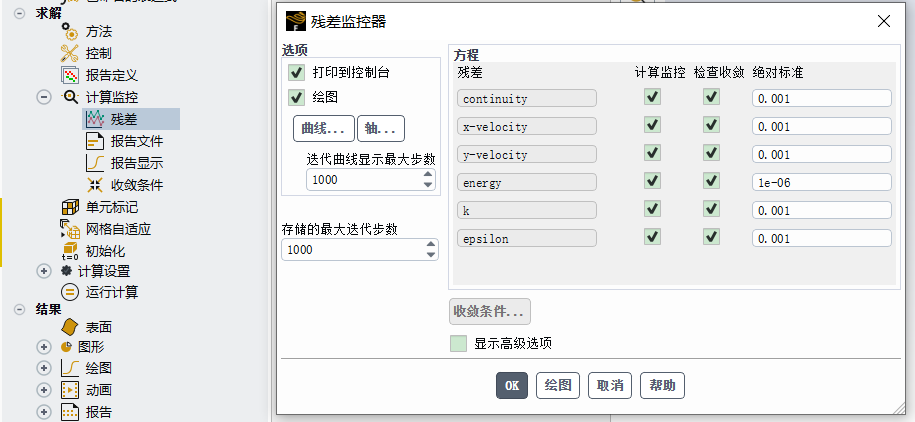

定位到计算监控，双击残差，保持默认。

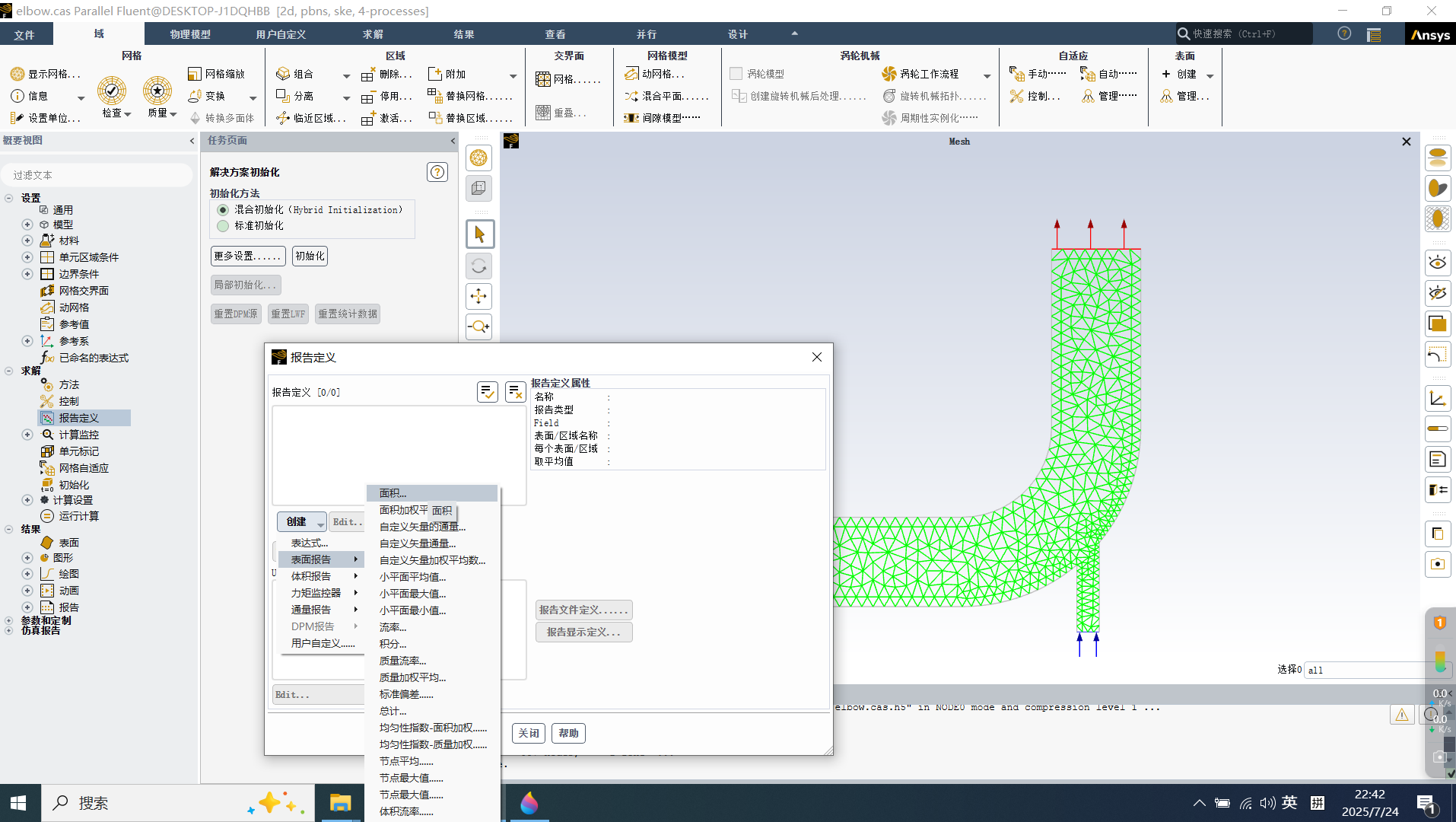

定位到报告定义，点击创建/表面报告/面积，打开表面报告定义对话框。

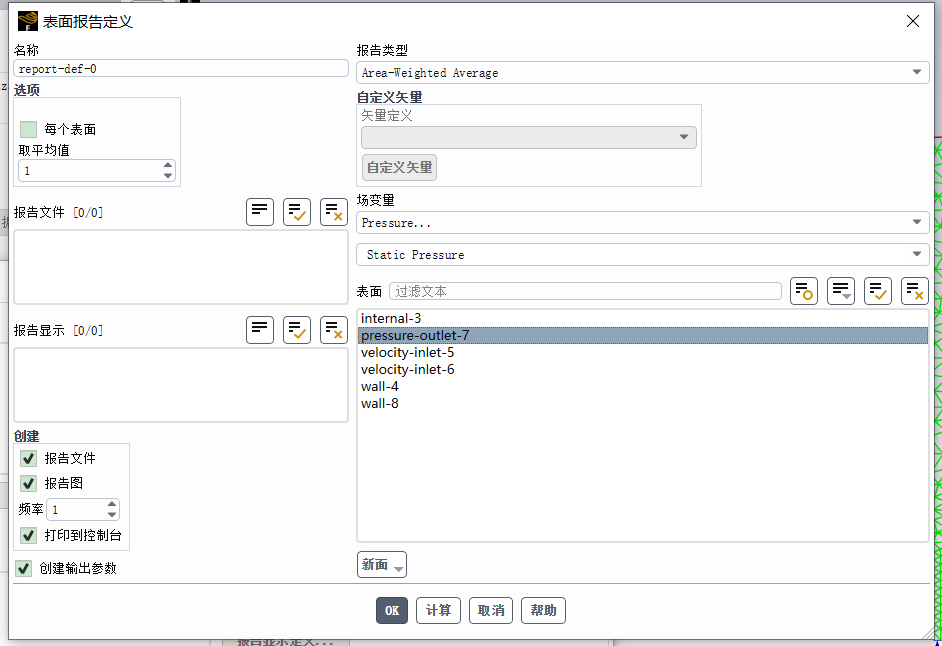

勾选”打印到控制台“、”创建输出参数“，报告类型选择 Mass-Weighted Average，表面选择pressure-outlet-7，点击OK按钮。

11、计算求解

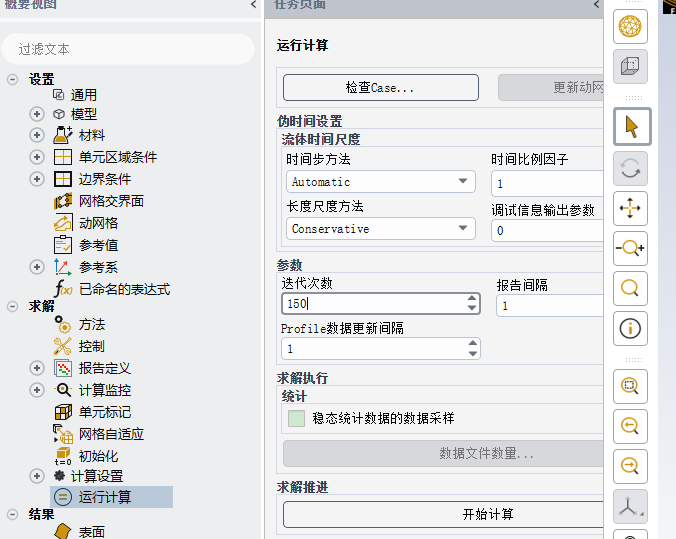

双击运行计算，设置迭代次数150，点击开始计算。

12、结果后处理

 12.1、绘制压力云图

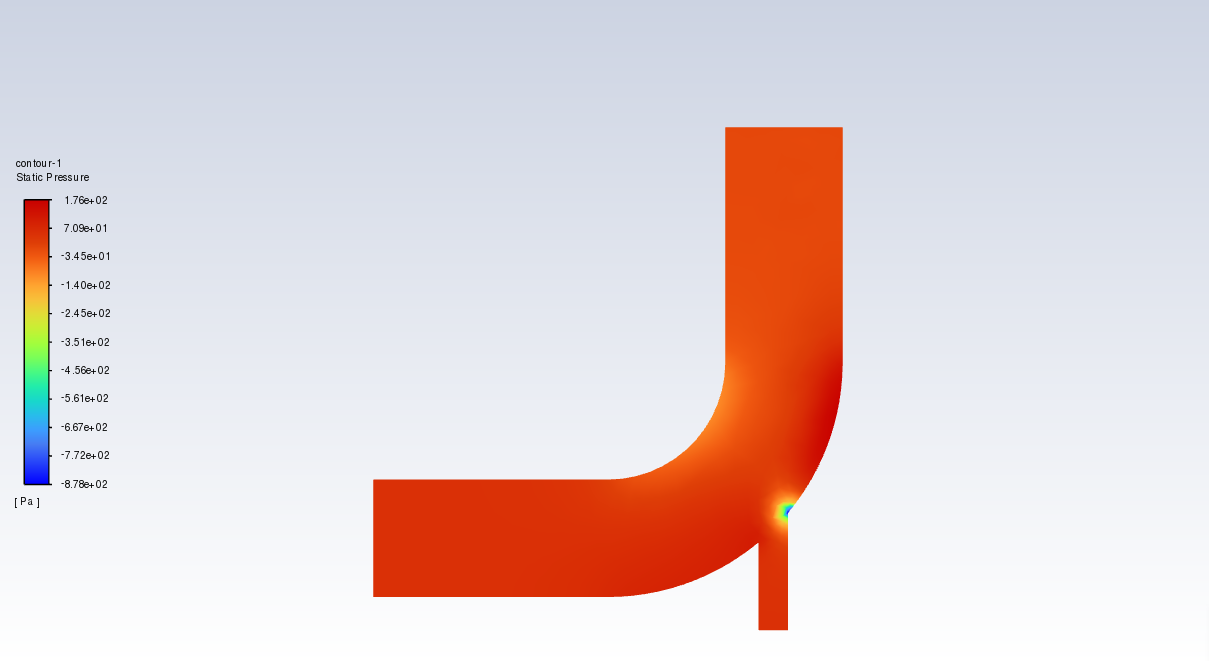

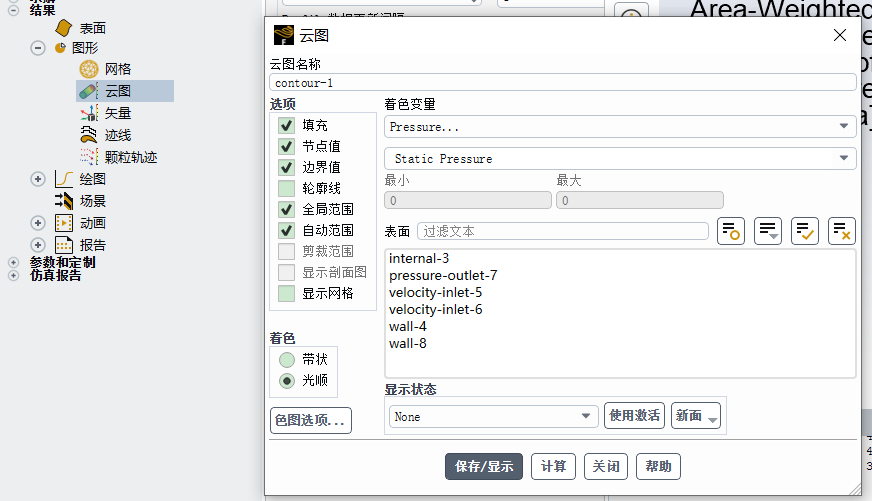

定位到图形/云图，点击保存/显示，界面显示压力云图计算结果。



12.2、绘制速度矢量图

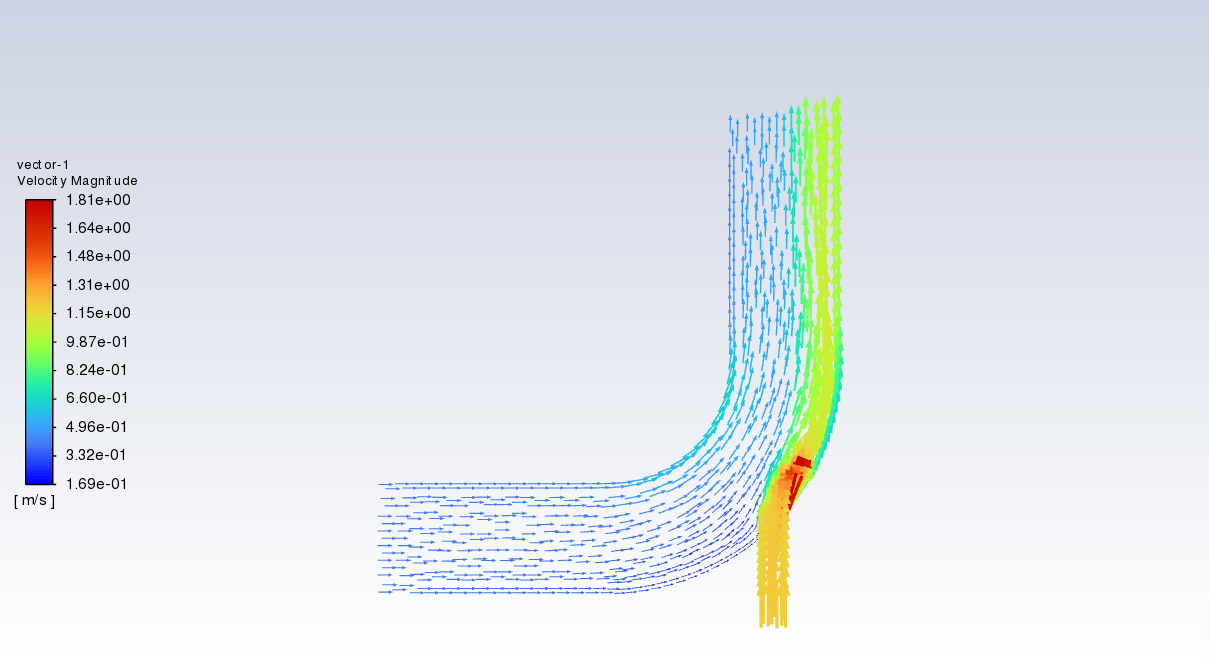

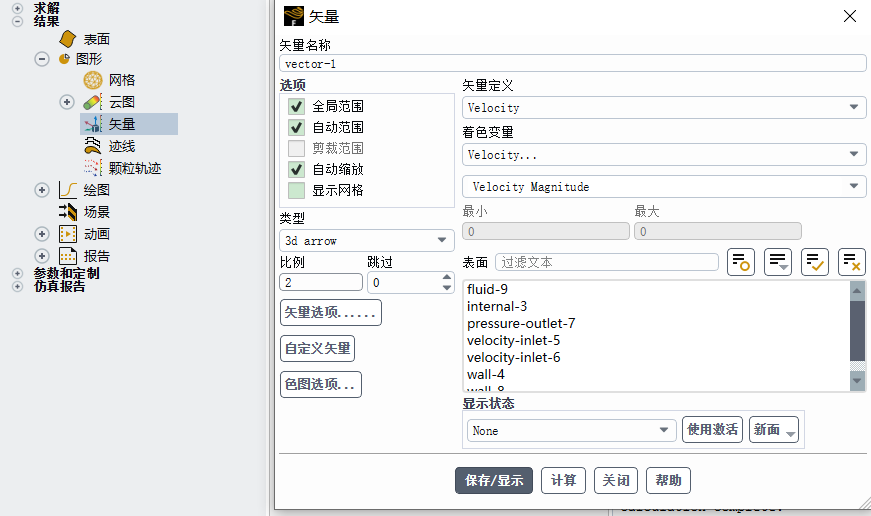

双击矢量，输入比例2，点击保存/显示，界面显示速度计算结果。
